EenFC-glasvezelconnectoris een ronde glasvezelconnector met schroefdraad die in een adapter- of apparatuurpoort wordt geschroefd in plaats van erin te duwen zoals een SC- of LC-connector. De naam wordt meestal gelezen alsFerrule-connector, en het hele ontwerp is bedoeld om één ding goed te doen: een stabiele, herhaalbare optische verbinding tot stand brengen die blijft zitten wanneer apparatuur wordt gehanteerd, verplaatst of blootgesteld aan trillingen.
FC is niet langer de standaard voor nieuwe netwerken met hoge-dichtheid - waartoe deze rol behoortLC-connectoren. Maar het is nog steeds gebruikelijk op optische testinstrumenten, in delen van oudere telecom- en transmissie-infrastructuur, en in laser-, sensor- en polarisatie--onderhoudende (PM) glasvezelsystemen. In deze handleiding wordt beschreven hoe FC werkt, hoe FC/PC, FC/UPC en FC/APC verschillen, waar FC vandaag de dag nog steeds wordt gespecificeerd en hoe u de juiste FC kiestaansluiting, patchsnoer, pigtail of adapter voor een project.
Hoe werkt een FC-glasvezelconnector?
Een FC-connector gebruikt een wartelmoer met schroefdraad om op een adapter of apparaatpoort te vergrendelen. Terwijl de moer wordt vastgedraaid, wordt de veer-belaste ferrule in contact geduwd met de bijpassende ferrule, waardoor de twee vezeleindvlakken op één lijn worden gebracht, zodat licht met weinig verlies kan passeren. De interface-afmetingen zijn internationaal gedefinieerd inIEC 61754-13, waarin de FC-connectorfamilie wordt gespecificeerd rond een ferrule van 2,5 mm en een veer-koppeling met schroefdraad.
Het schroefdraadkoppelingsmechanisme
De schroefkoppeling- is het kenmerkende kenmerk van de connector. In plaats van op zijn plaats te klikken, draait u de moer totdat de connector op zijn plaats zit. Het resultaat is mechanische stabiliteit: de verbinding is bestand tegen onbedoeld trekken en blijft uitgelijnd onder trillingen, wat precies is wat testbanken en instrumentpoorten nodig hebben.
De wisselwerking-is snelheid. Het threaden en unthreaden van elke verbinding is langzamer dan de push-pull-actie van SC of LC, dus FC is zelden het juiste hulpmiddel voor een dicht patchpaneel dat vaak opnieuw-wordt gepatcht. Het verdient zijn plaats waar een verbinding eenmaal tot stand is gebracht en naar verwachting betrouwbaar blijft.
Huls, sleutel en de onderdelen die er toe doen
Het kennen van de belangrijkste onderdelen maakt zowel het specificeren als het oplossen van problemen eenvoudiger:
- Huls- meestal een keramische (zirkonia) cilinder van 2,5 mm die de vezel aan het eindvlak vasthoudt en centreert, dezelfde nominale maat als SC- en ST-ferrules.
- Koppelingsmoer- de roterende metalen kraag die op de adapter wordt geschroefd en contactkracht uitoefent.
- Uitlijningssleutel- een kleine mannelijke sleutel op het connectorlichaam die de richting bepaalt en voorkomt dat de ferrule tegen het bijpassende eindvlak draait.
- Connectorlichaam en kofferbak- de behuizing die alles bij elkaar houdt, plus de trekontlasting- die de vezel beschermt waar deze naar buiten komt.
- Adapterhuls- in de FC-adapter ontvangt een gedeelde uitlijnhuls beide adereindhulzen en lijnt ze uit.
Uitlijning is van belang omdat een slecht geplaatste of kruislings-connector het inbreng- en retourverlies veroorzaakt, en het forceren of draaien van een ferrule tegen de aansluiting kan krassen veroorzaken op degepolijst eindvlak. De sleuteling is vooral belangrijk bij schuine (APC) connectoren, waarbij de rotatiepositie de prestaties rechtstreeks beïnvloedt.

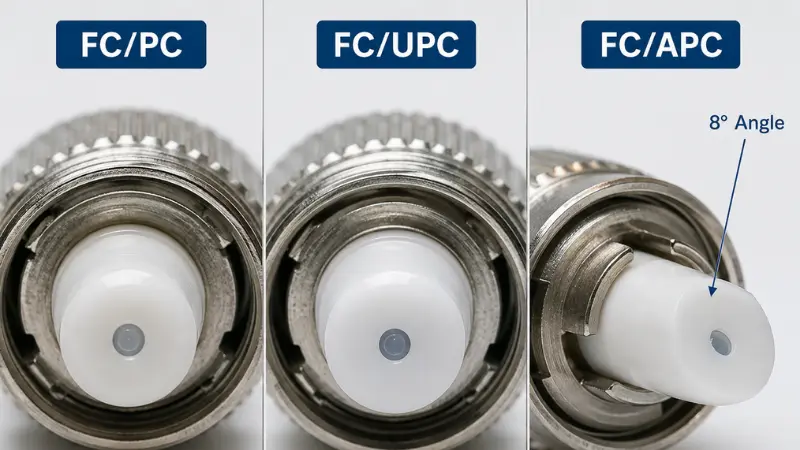

FC-connectorpolijsttypen: PC, UPC en APC
FC-connectoren worden geleverd met verschillende polijstmiddelen voor het uiteinde-, en het polijstmiddel - en niet het connectorlichaam - zorgt vooral voor reflectie en invoegverlies. Als u zich één ding uit dit gedeelte herinnert, onthoud dan het achtervoegsel van drie- letters op het onderdeelnummer. Voor een dieper inzicht in alle connectorfamilies raadpleegt u onze handleiding voorPC-, UPC- en APC-polijstmiddel.
FC/PC (fysiek contact)
PC is de originele koepelvormige polish, waarbij de vezelkernen elkaar raken onder lichte veerdruk. Het werkt, maar de reflectieprestaties gaan gepaard met nieuwere verbeteringen. Daarom wordt het zelden gespecificeerd in nieuwe single--projecten en verschijnt het nu vooral op oudere apparatuur.
FC/UPC (ultrafysiek contact)
UPC is een fijnere, strenger gecontroleerde versie van pc. Het levert een laag invoegverlies en een solide retourverlies op, en is de praktische standaard voor algemene single- links, laboratoriumverbindingen en apparatuurinterfaces die een rechtstreekse fysieke- contactpolijsting nodig hebben. UPC-onderdelen zijn meestal gemarkeerd met blauwe laarsjes, hoewel de kleurcodering per fabrikant kan verschillen.
FC/APC (Schuin fysiek contact)
APC polijst het eindvlak onder een hoek - de gestandaardiseerde waarde is 8 graden -, zodat gereflecteerd licht de bekleding in wordt gericht in plaats van recht terug naar de bron. Dat verlaagt de terugreflectie aanzienlijk, en daarom wordt APC gekozen voor systemen die gevoelig zijn voor gereflecteerd licht: CATV en analoge video, PON- en FTTH-feeds, laserbronnen en precisiemetingen. APC-onderdelen hebben doorgaans groene laarzen.
APC-connectoren mogen alleen passen bij APC-connectoren die dezelfde sleutel delen. Het forceren van een APC-vlak tegen een UPC- of PC-vlak veroorzaakt grote verliezen en kan beide eindvlakken permanent beschadigen.
PC versus UPC versus APC in één oogopslag
| Pools | Eind gezicht | Typisch retourverlies | Gemeenschappelijke kleur | Beste voor |
|---|---|---|---|---|
| PC | Licht gewelfd | Groter dan of gelijk aan 40 dB | - | Oudere apparatuur, oudere links |
| UPC | Koepelvormige, fijnere glans | Groter dan of gelijk aan 50 dB | Blauw | Algemene single--, laboratorium- en apparatuurpoorten |
| APC | Hoek 8 graden | Groter dan of gelijk aan 60 dB | Groente | CATV, PON/FTTH, lasers, precisietest |
De bovenstaande rendements- en verliescijfers weerspiegelen niveaus die vaak worden aangehaald in internationale prestatienormen zoalsIEC 61753en in datasheets van leveranciers; bevestig altijd het exacte cijfer aan de hand van het testrapport voor de onderdelen die u bestelt.

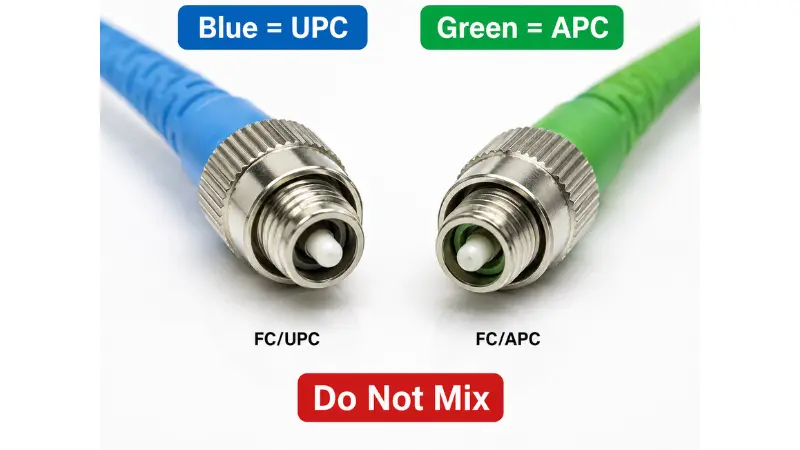

Hoe u FC/APC en FC/UPC uit elkaar kunt houden
In de praktijk kun je het poetsmiddel meestal op vier manieren identificeren: kleur van de schoen (groen voor APC, blauw voor UPC), de zichtbare hoek op de punt van de ferrule, het achtervoegsel op de bestelspecificatie of het label (FC/APC versus FC/UPC) en de markering op de apparatuurpoort. Controleer bij twijfel eerst het poortlabel in plaats van te oordelen naar het uiterlijk. - Dit is de eenvoudigste manier om een APC/UPC-mismatch te voorkomen.
Waar worden FC-glasvezelconnectoren vandaag de dag nog steeds gebruikt?
Een terechte vraag voor elke connector die ouder is dan LC, is of deze verouderd is. FC is niet - het is eenvoudigweg beperkt tot de plaatsen waar de stabiliteit de langzamere verbinding waard is.
Test- en meetapparatuur
FC is een bekend gezicht op optische vermogensmeters, lichtbronnen, OTDR's en optische spectrumanalysatoren, maar ook op referentietestsnoeren-. De schroefdraadkoppeling heeft een constant, herhaalbaar contact, waardoor de metingen consistent blijven gedurende vele aansluit-/ontkoppelcycli - een echt voordeel wanneer een losse poort een meting zou kunnen vertekenen.
Telecom- en transmissiesystemen
Sommige telecom- en transportapparatuur, met name oudere platforms, zijn rond FC-poorten gebouwd en maken er nog steeds gebruik van. Nieuwbouw neigt naarSC-connectorenin toegangsnetwerken en LC op apparatuur, maar FC kan nog steeds nodig zijn om te passen bij een bestaand chassis of distributieframe.
Lasers, sensoren en PM-vezels
Laserinstrumenten, vezelsensoren, onderzoeksopstellingen en PM-vezelassemblages maken vaak gebruik van FC omdat mechanische stabiliteit en nauwkeurige, herhaalbare uitlijning belangrijker zijn dan de verbindingssnelheid. In deze systemen kunnen zelfs kleine hoeveelheden terugreflectie een bron destabiliseren of een meting corrumperen, dus FC/APC is hier gebruikelijk.
Industriële omgevingen en omgevingen met hoge- trillingen
Omdat de koppeling is voorzien van schroefdraad, is FC geschikt voor verbindingen die zijn blootgesteld aan trillingen of beweging. De geschiktheid hangt nog steeds af van de volledige montage - trekontlasting, adapterkwaliteit en installatie - en niet van de connector alleen.
FC versus SC versus LC versus ST-connectoren
FC is een van de vele opties. Door het te vergelijken met de andere reguliere connectoren wordt de beslissing duidelijker.
| Connector | Vergrendelen | Huls | Typisch gebruik | Kracht | Beperking |
|---|---|---|---|---|---|
| FC | Schroef met schroefdraad | 2,5 mm | Testapparatuur, telecom, lasers, PM-glasvezel | Stabiel, trilling-bestendig | Langzamer om verbinding te maken |
| SC | Duwen-trekken | 2,5 mm | FTTH, telecom, patchpanelen | Makkelijk in gebruik, ruim op voorraad | Groter dan LC |
| LC | Duw-trek de grendel | 1,25 mm | Datacenters, transceivers, hoge dichtheid | Compact, hoge dichtheid | Een kleine grendel is gemakkelijker verkeerd te hanteren |
| ST | Bajonetdraai-sluiting | 2,5 mm | Legacy multimode | Eenvoudig draaislot- | Komt zelden voor bij nieuwbouw |
Welke connector moet u kiezen?
- Kies FCbij het bedraden van testinstrumenten, het matchen van oudere FC-apparatuur of het bouwen van laser/sensor/PM-verbindingen waarbij een stabiele uitlijning de snelheid overtreft.
- Kies LCvoor zendontvangers enbekabeling met hoge-dichtheid, waar de ferrule van 1,25 mm de poortdichtheid ruwweg verdubbelt.
- Kies SCvoor FTTH en toegangsnetwerken, waar SC/APC op grote schaal wordt ingezet en eenvoudig in het veld kan worden afgesloten.
- KiezenSTvoornamelijk passend bij een bestaande multimode-installatie; het is zelden de keuze voor nieuw werk.
Als u de twee 2,5 mm-schroeven-versus-duwopties specifiek afweegt, is onze opmerking over deverschillen tussen SC- en FC-connectorengaat dieper in op de afwegingen-.
Selectiematrix FC-connector
Voor een snelle referentie: hier is hoe de keuze meestal per toepassing valt:
| Sollicitatie | Gebruikelijke keuze | Waarom |
|---|---|---|
| Optisch testinstrument | FC/UPC of FC/APC | Zorg dat de poort en de reflectievereiste overeenkomen |
| CATV / analoge optische link | FC/APC | Lage rugreflectie beschermt de signaalkwaliteit |
| Laserbron / PM-vezel | FC/APC | Reflectiegevoeligheid en stabiele uitlijning |
| Legacy telecompoort | Overeenkomen met het bestaande FC-type | Compatibiliteit met geïnstalleerde apparatuur |
| Datacenter met hoge-dichtheid | Meestal LC | FC is omvangrijker en langzamer te patchen |
| FTTH / toegangsnetwerk | Meestal SC/APC | Standaard veldimplementatie |
Voordelen en beperkingen van FC-connectoren
De eerlijke samenvatting: FC ruilt gemak in voor stabiliteit. Op sommige plaatsen is dat een goede deal, op andere een slechte deal.
Waar FC sterk is.De koppeling met schroefdraad is bestand tegen onbedoelde ontkoppeling en trillingen, het ontwerp van de ferrule-en-sleutel ondersteunt herhaalbare uitlijning, en de connector is verkrijgbaar in zowel UPC als APC om te voldoen aan verschillende behoeften op het gebied van rendement-verlies -. Daarom blijft deze standvastig in test-, laser- en PM-toepassingen.
Waar FC tekortschiet.Het verbinden en loskoppelen gaat langzamer dan SC of LC, het is fysiek groter dan LC en dus niet geschikt voor panelen met hoge{0}}dichtheid, en het vereist meer zorg tijdens het koppelen: de sleutel moet op één lijn liggen en de ferrule mag nooit tegen zijn partner worden geforceerd of gedraaid.
Wanneer mag u FC niet gebruiken?
Sla FC over als poortdichtheid of patchsnelheid de prioriteit is (bereik voor LC), bij het inzetten van een standaard FTTH- of toegangsnetwerk (SC/APC is meestal de norm), of als niets op de link daadwerkelijk de threaded-stabiliteit van FC vereist. Het kiezen van FC "om veilig te zijn" op een paneel met hoge dichtheid verhoogt doorgaans alleen maar de kosten en vertraagt de installatie.
FC-patchsnoer versus FC Pigtail versus FC-adapter
Deze drie FC-producten lossen verschillende problemen op, en het door elkaar halen van deze producten is een veel voorkomende bestelfout:
- FC-patchkabelszijn aan beide uiteinden afgewerkt en verbinden twee poorten rechtstreeks - om bijvoorbeeld een instrument op een patchpaneel aan te sluiten. Jacks zijn doorgaans 2,0 mm of 3,0 mm.
- FC staartjeshebben een connector aan het ene uiteinde en blanke vezels aan het andere uiteinde, bedoeld om te worden gefuseerd-gesplitst in een kabel of tray. Meestal gebruiken ze 0,9 mm strakke-gebufferde vezels.
- FC-adapters(koppelingen) zijn het vrouwelijke schot dat twee FC-connectoren met elkaar verbindt via een uitlijningshuls; ze worden gemonteerd in panelen, dozen en behuizingen.
Hoe kiest u de juiste FC-glasvezelconnector?
Controleer deze vijf zaken voordat u een FC-connector, patchkabel, pigtail of adapter bestelt.
1. UPC of APC
Gebruik FC/UPC voor algemene single{0}}-links waarbij een laag invoegverlies voldoende is. Gebruik FC/APC waar terugreflectie ertoe doet - lasers, analoog/CATV, PON en precisiemetingen. Meng APC nooit met UPC of PC.
2. Vezeltype
Bevestig of de link aanwezig isenkele-modus of multimodus. Single-mode FC is de norm in telecom-, test- en lange-afstandsoptica; multimode FC bestaat, maar komt veel minder vaak voor in nieuw werk.
3. Kabeldiameter
Zorg ervoor dat de behuizing en de connector bij de kabel passen: 0,9 mm strakke-gebufferde vezels voor de meeste pigtails, en 2,0 mm of 3,0 mm mantels voor patchkabels, afhankelijk van de kabelgeleiding en duurzaamheid.
4. Compatibiliteit van adapter en sleutel
De adapter moet overeenkomen met het poetsmiddel en de sleutel. FC-adapters zijn verkrijgbaar in een smalle sleutel (vaak gemarkeerd met NK / 2,0 mm) en brede sleutel (WK / 2,14 mm), waarbij de smalle sleutel tegenwoordig gebruikelijker is. Voor FC/APC is de uitlijning van de spie van cruciaal belang omdat de hoekpositie de prestaties bepaalt - een niet-overeenkomende sleutel kan een goede plaatsing verhinderen of verlies veroorzaken.
5. Prestatie-eisen
Stop niet bij de naam van de connector. Bevestig de cijfers die bepalen of de link werkt:
- Insertieverlies (IL)- licht dat verloren gaat bij het passeren van het paar; lager is beter. Vraag naar de typische en maximale waarden.
- Retourverlies (RL)- licht dat terugkaatst naar de bron; hogere dB is beter, en het is de belangrijkste reden om voor APC te kiezen.
- Bedrijfsgolflengte- bevestig dat de montage geschikt is voor uw raam (bijvoorbeeld 1310/1550 nm in enkele-modus).
- Jas, duurzaamheid en milieu- jasclassificatie (zoals LSZH), plug-duurzaamheid van de cyclus en eventuele outdoor- of industriële vereisten.
Voor B2B-bestellingen is het ook de moeite waard om te bevestigen dat de leverancier testrapporten, aangepaste lengtes, labels en verpakkingen kan leveren.
Veelvoorkomende fouten die u moet vermijden?
- APC en UPC mengen:Verschillende eind{0}}vlakgeometrieën betekenen dat het combineren ervan veel verlies veroorzaakt en de lak kan beschadigen. Bij aanbestedingen komen de meeste FC-fouten neer op een verkeerde combinatie van polijstmiddelen, een niet-overeenkomende kabeldiameter of de veronderstelling dat elke FC-adapter uitwisselbaar is.
- Reinheid negeren:Stof, olie en krassen zorgen voor verlies en ruïneren de herhaalbaarheid van tests. Inspecteren enmaak het eindvlak schoonvoor elke stuurman, vooral op instrumenten.
- FC gebruiken waar LC of SC beter past:Panelen met een hoge-dichtheid willen meestal LC; FTTH wil doorgaans SC/APC. Reserve FC voor stabiliteit van schroefdraad of compatibiliteit van apparatuur.
- De poorten aan beide uiteinden vergeten:De connector moet overeenkomen met het apparaat, de adapter, het paneel of het instrument. Voordat u FC-patchsnoeren bestelt, controleert u beide uiteinden van de link - en leest u het poortlabel in plaats van te gissen naar het uiterlijk.
FC-glasvezelconnector aankoopchecklist
Bevestig deze voordat u een bestelling plaatst:
- Connectorconfiguratie: FC naar FC, of een hybride zoals FC naar LC of FC naar SC
- Pools: UPC of APC
- Vezel: single-mode of multimode
- Kabel lengte
- Kabeldiameter: 0,9 mm, 2,0 mm of 3,0 mm
- Materiaal en beoordeling van de jas
- Simplex of duplexstructuur
- Adaptertype, sleutel en montagestijl
- Invoegverlies- en rendementsverliesdoelstellingen
- Testrapport, etikettering en verpakkingsbehoeften
Inkoopnotities voor B2B-kopers
Voor projectorders zijn de standaardcataloguswaarden vaak niet voldoende. Kabellengte, materiaal van de behuizing, kleur van de schoen, poetsmiddel, labelformaat en verpakking hebben allemaal invloed op hoe soepel de onderdelen op schaal - worden geïnstalleerd. De meest vermijdbare FC-problemen ter plaatse zijn terug te voeren op een verkeerde combinatie van poetsmiddel, de verkeerde kabeldiameter of een adaptersleutel die niet is gespecificeerd. Zet deze details vast op de inkooporder en vraag om per-batchtestrapporten over alles wat testapparatuur of reflectie-gevoelige links voedt.
Veelgestelde vragen
Vraag: Wat betekent FC in glasvezelconnectoren?
A: Dit wordt meestal gelezen als ferrule-connector - een ronde- glasvezelconnector met een schroefdraadkoppeling en, op standaardonderdelen, een ferrule van 2,5 mm.
Vraag: Hoe weet ik of mijn apparatuur FC/UPC of FC/APC nodig heeft?
A: Controleer het poortlabel en de bestaande patchkabels. Groene laarzen en het achtervoegsel "APC" betekenen hoekig; blauwe laarzen en "UPC" betekenen recht contact. Als het systeem gebruik maakt van lasers, analoog/CATV of PON, is het zeer waarschijnlijk APC. Als u het niet zeker weet, match dan wat al is geïnstalleerd in plaats van ervan uit te gaan.
Vraag: Kan FC/APC verbinding maken met FC/UPC?
A: Nee. De geometrie van hun eindvlak- verschilt, dus het paren ervan veroorzaakt een hoog inbrengverlies en kan beide zijden beschadigen. APC paart alleen met APC.
Vraag: Is een FC-connector single-mode of multimode?
A: Dit kan beide zijn, maar FC is meestal een enkele-modus en wordt gebruikt voor test-, telecom-, laser- en optische precisieverbindingen. Multimode FC bestaat, maar is ongebruikelijk in nieuwe installaties.
Vraag: Is FC beter dan LC?
A: Geen van beide is universeel beter. De schroefdraadkoppelingen van FC zijn geschikt voor het testen van tandwiel- en trillingsgevoelige -verbindingen; De compacte 1,25 mm ferrule van LC is geschikt voor transceivers en panelen met hoge-dichtheid. Stem de connector af op de poort en de omgeving.
V: Wat moet ik controleren voordat ik FC-naar-LC-patchkabels bestel?
A: Bevestig de glans aan elk uiteinde (en kruis APC niet met UPC), het vezeltype, simplex versus duplex, de kabeldiameter en -mantel, de lengte en de IL/RL-doelen - en controleer vervolgens of beide apparatuurpoorten daadwerkelijk deze connector- en polijsttypen gebruiken.
Conclusie
Een FC-glasvezelconnector is een connector met schroefdraad die is gebouwd voor stabiele, herhaalbare optische verbindingen, waardoor deze relevant blijft op testinstrumenten, in laser- en sensorsystemen en overal waar bestaande apparatuur rond FC-poorten is ontworpen - zelfs nu LC en SC nieuwe hoge- netwerken met hoge dichtheid en toegangsnetwerken domineren. Kies FC wanneer de haven, het prestatiedoel of de omgeving er specifiek om vragen; bereik voor LC voor dichtheid en SC/APC voor FTTH.
Voordat u bestelt, voert u de snelle controles uit die de meeste problemen voorkomen: bevestig beide apparatuurpoorten, de glans (UPC of APC), het vezeltype, de kabeldiameter en de adaptersleutel, en vraag om een testrapport over alles wat instrumenten voedt of reflectie-gevoelige links. Door deze goed op voorhand te krijgen, blijven de kosten voor invoeging, retourverlies en herbewerking laag.
