Evolux glasvezelbekabelingsoplossing voor datacenters
Bouw een passieve glasvezelstuklijst voor een offerteaanvraag- met MPO/MTP-trunks en breakouts, LC-patchkabels, OM3/OM4 multimode of OS2 single- opties, compatibele adapters en project-specifieke labels.
Verzend uw bekabelingsstuklijst Beoordeel geverifieerde producten
Opgericht in 2013
Publicatie van bedrijfsprofiel
10+ jaar
Ervaring in de glasvezelindustrie ter plaatse vermeld
Monsters voor bulk
Ondersteuning voor voorbeeld-, kleine- batch- en volumebestellingen
IL/RL-documentatie
Projecten voltooid
Glasvezelbekabeling met hoge dichtheid voor serverruimtes, bedrijfsnetwerken en cloudinfrastructuur
Evolux levert passieve connectiviteit voor glasvezelbekabelingsprojecten in datacenters, waaronder LC-patchkabels, MPO/MTP-kabelassemblages, OM3- en OM4-multimodekabels, OS2 single-kabels, glasvezeladapters en pigtails. Het assortiment omvat patching van apparatuur, kastverbindingen, backbone-trunks, breakout-overgangen en gestructureerde bekabelingsverplaatsingen, toevoegingen en wijzigingen. Datacenterexploitanten, netwerkintegratoren, bekabelingsaannemers en distributeurs kunnen standaardproducten kopen, monsters aanvragen of een projectstuklijst voorbereiden voor kleine- batch- en bulkproductie. Als fabrikant van glasvezelkabels voor datacenters en leverancier van OEM-glasvezelkabelassemblages, kan Evolux connectorcombinaties, glasvezelmodus, polijsten, lengte, omhulsel, kleur, labels en verpakkingen beoordelen. Kopers die een MPO/MTP-bekabelingsoplossing met hoge{9}}dichtheid plannen, moeten de transceiverinterface, het aantal vezels, het geslacht en de polariteit bij de offerteaanvraag indienen.
Glasvezelbekabelingsproducten voor datacenters met verifieerbare specificaties
De onderstaande productkaarten gebruiken namen, opties en numerieke waarden die zijn gepubliceerd op de Evolux-productpagina's. Definitieve offertes moeten de geselecteerde verliesgraad, connectortoewijzing en kabelconstructie identificeren, omdat niet elke optie op elke samenstelling van toepassing is.

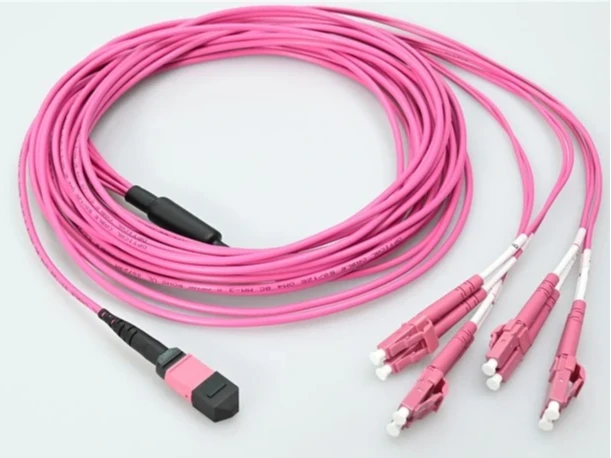

MTP vrouwelijk naar 4 × LC UPC duplex, 8-vezel OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0,35 dB maximaal; LC IL Minder dan of gelijk aan 0,2 dB
- OFNP-kabel van 3,0 mm; 150 m bij 40/100G en 850 nm

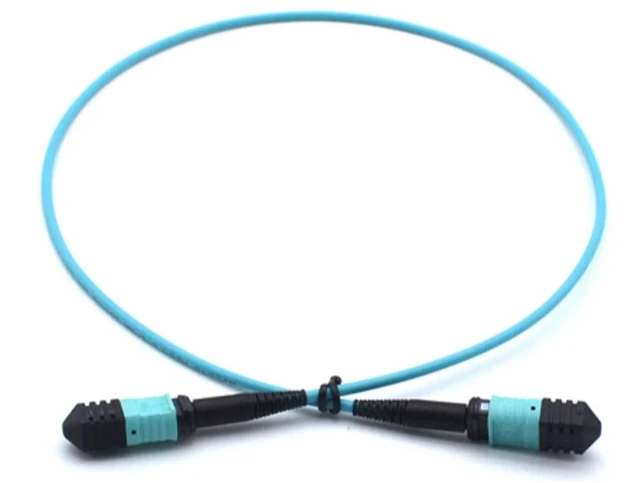

MPO/MPO-OM3-12F-3,0MM-LSZH-1M
- OM3-assemblage met 12 vezels
- 3,0 mm LSZH-kabel; gepubliceerde 1 m-configuratie
- MM laag-verlies IL: typisch<0.30 dB; max <0.5 dB

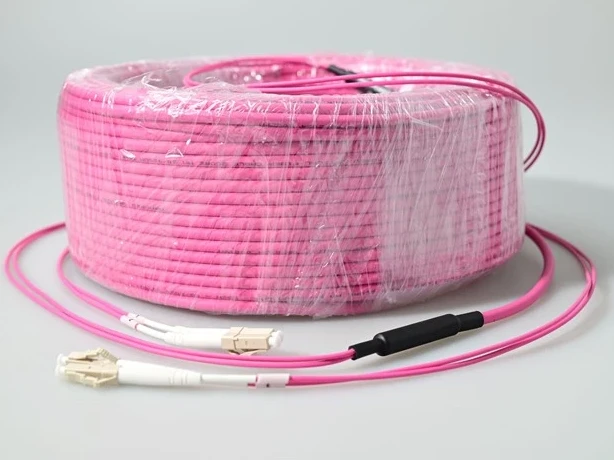

LC naar LC OM4 multimode duplex patchkabel
- 1,25 mm ferrule met kleine-vorm-factor
- IEC 61754-20 connectorinterface
- Stijgleiding-, plenum- en op maat gemaakte kabelopties vermeld
LC UPC OM3 Uniboot multimode patchkabel
- OM3-laser-geoptimaliseerde 50/125 µm-vezel
- 10G bereik tot 300 m bij 850 nm
- OFNR en OFNP; standaardlengtes 0,5 m tot 30 m
Aangepaste LC/UPC-patchkabel met enkele--modus
- 9/125 µm enkele-optie
- IL Minder dan of gelijk aan 0,30 dB IEC klasse C; Minder dan of gelijk aan 0,15 dB IEC klasse B
- 0,9/2,0/3,0 mm; PVC, LSZH of OFNP
MTP/MPO-adapter met uitlijnhuls
- Invoegverlies 0,2 dB max
- Minimaal 1.000 paringscycli
- Geflensd/flensloos; simplex/duplex; RoHS vermeld

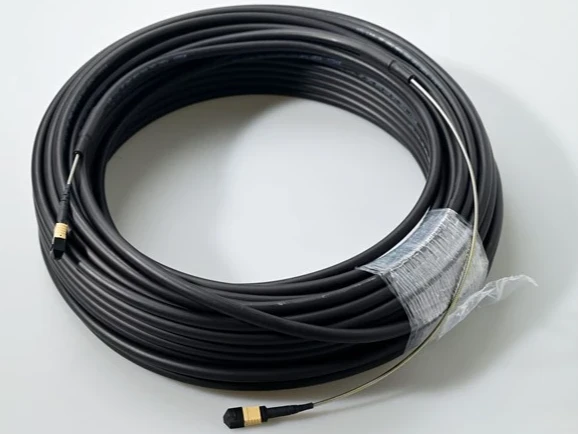

MPO/MTP gepantserd glasvezelpatchsnoer
- OS2, OM3 of OM4; 8, 12, 24, 48, 72 of 144 vezels
- Spiraalvormig roestvrijstalen-stalen pantser
- IEC 61754-7 en TIA 604-5
LC/LC duplex multimode-adapter
- Type LC-adapter; duplexlichaam
- UPC-polijstinterface
- Multimode; geen-flensconfiguratie

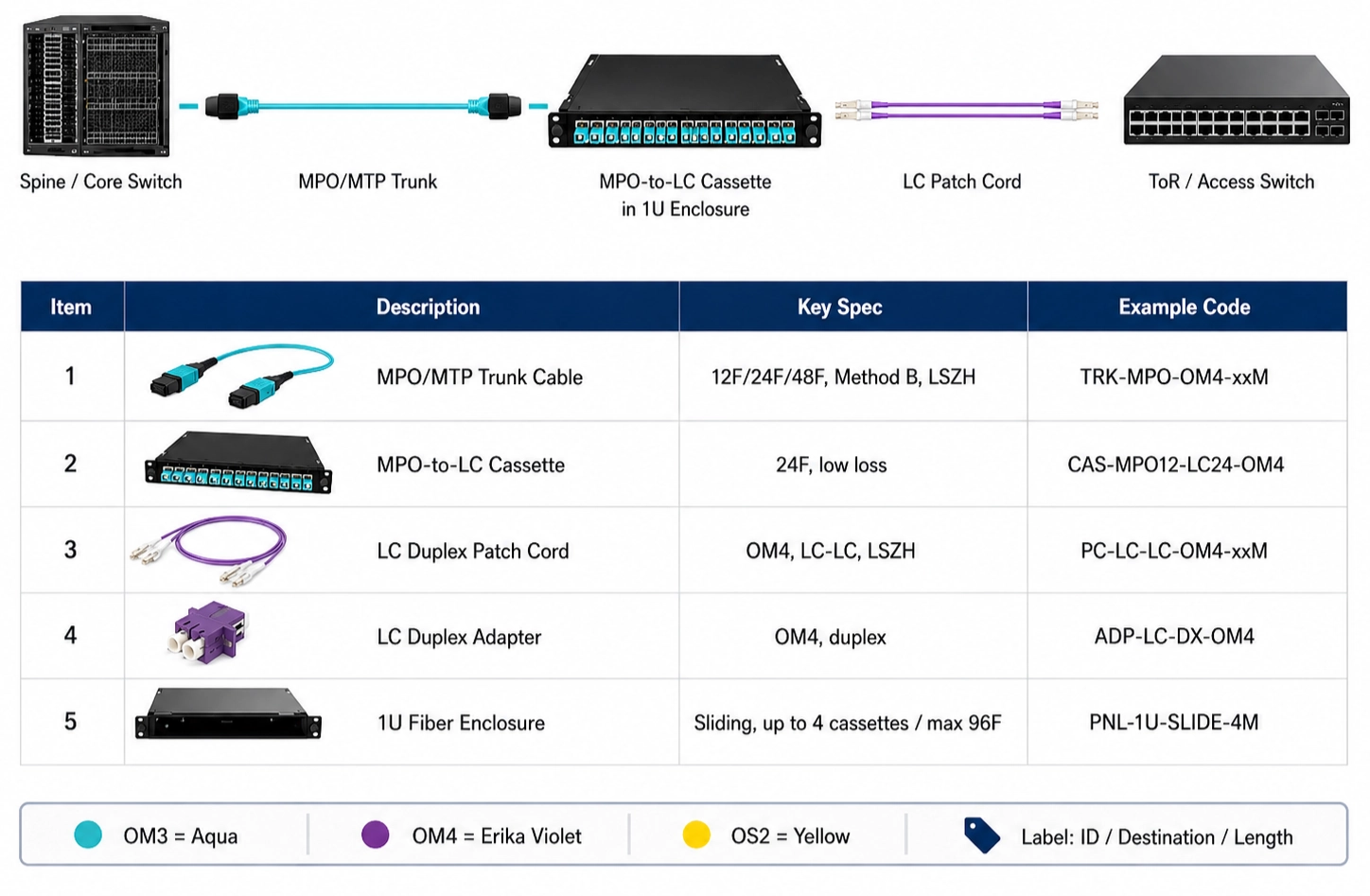

Architectuur voor datacenterglasvezelbekabeling met hoge dichtheid- per linkrol
Een handig gestructureerd bekabelingsplan begint met aansluitpunten, niet met een generieke kabellijst. Breng de apparatuurinterface en patchmethode in elke fase in kaart en wijs vervolgens het geslacht van de connector, de polariteit, de vezelkwaliteit en de mantel toe aan het volledige kanaal.
Server of opslag
Bevestig LC-duplex of directe MPO/MTP-transceiverinterface en de vereiste vezelkwaliteit.
01
ToR / EoR-schakelaar
Gebruik LC-patching voor duplexpoorten of een MPO/MTP-breakout voor conversie van parallel{0}} naar- duplex.
02
Rackpatchveld
Zorg ervoor dat LC-duplex- of MPO/MTP-adapters overeenkomen met de door de koper-gespecificeerde paneel- of cassettevoetafdruk.
03
Rij / Ruggengraat Stam
Vooraf-gemonteerde MPO/MTP-assemblages consolideren vezels en verminderen veldafsluitingswerk.
04
MDA / Cross-Verbinden
Behoud labels, polariteit en verlies-budgetgegevens over het gestructureerde bekabelingspad.
05
| Projectconditie | Aanbevolen kabelrichting | Koper moet bevestigen | Relevante Evolux-scope |
|---|---|---|---|
| Patchen van duplexapparatuur | LC-naar-LC duplex- of uniboot-kabel | Vezelkwaliteit, polijstmiddel, lengte, jas, poortlabeling | OM3/OM4 multimode en 9/125 µm single-mode LC-assemblages |
| Parallelle ruggengraat | MPO/MTP-boomstam | 8/12/24-vezelontwerp, geslacht, polariteit, sleuteloriëntatie, verliesklasse | MPO/MTP-assemblages in OS2-, OM3- en OM4-configuraties |
| Parallelle-naar-duplexmigratie | MTP/MPO-naar-LC-breakout | Transceiver mapping, LC-paarvolgorde, geslacht en totaal kanaalverlies | 8-vezel OM4 MTP vrouwelijk naar vier LC UPC duplex-assemblage |
| Veel-verkeer of blootgesteld pad | Gepantserde multi-vezelconstructie | Vezeltelling, kabelgeometrie, routebeperkingen en buigcontrole | Spiraalvormige roestvrijstalen-staal gepantserde MPO/MTP-opties |
| Paneel- of cassettekoppeling | LC- of MPO/MTP-adapter | Voetafdruk, flens, sleuteloriëntatie, modus en polijstcompatibiliteit | LC-duplex en MTP/MPO-flens- of flensloze adapters |
MPO/MTP-datacenterglasvezelbekabeling voor compacte trunks en breakout-links
Het gepubliceerde assortiment van Evolux ondersteunt de twee praktische MPO/MTP-rollen in een gestructureerd systeem:multi-vezel trunking tussen distributiepuntenen breakout-assemblages die duplexconnectoren aan apparatuur presenteren.
8 vezels → 4 LC-duplexparen
Breakout-prestaties zijn gespecificeerd voor beide connectortypen
De 8-OM4-vezelassemblage maakt gebruik van een vrouwelijke MTP-connector en vier LC UPC-duplexuiteinden. De gepubliceerde limieten scheiden de MTP-interface bij een maximaal invoegverlies van 0,35 dB van de LC-interface bij minder dan of gelijk aan 0,2 dB, zodat een koper elke verbinding in het kanaalverliesbudget kan plaatsen in plaats van te vertrouwen op een enkele ongedefinieerde claim met "laag verlies".
8–144 vezels gepubliceerd
Standaard- en gepantserde constructies zijn geschikt voor verschillende trajecten
Het standaard MPO/MPO-OM3-12F-3.0MM-LSZH-1M-product is geschikt voor compacte binnenkanalen, terwijl het gepantserde MPO/MTP-assortiment spiraalvormige roestvrijstalen tape toevoegt.Bepantsering moet worden geselecteerd voor mechanische blootstelling; het vervangt niet de noodzaak om buigcontrole, connectorverlies, polariteit of paneelcompatibiliteit te bevestigen.
LC-datacenterglasvezelbekabeling voor compacte switch- en serverpatching
LC-assemblages passen op apparatuurpoorten en patchvelden waarbij elke link een duplex zend-/ontvangstpaar gebruikt. De 1,25 mm LC-ferrulebiedt een kleinere interface dan SC, terwijl de uniboot-constructie het aantal kabellichamen vermindert dat door een dicht rack wordt geleid.
OM3: 10G tot 300 m bij 850 nm
Gebruik OM3 waar de transceiver en reikwijdte deze ondersteunen
De gepubliceerde LC UPC OM3 uniboot-kabel maakt gebruik van laser-geoptimaliseerde 50/125 µm-vezels en wordt aangeboden in OFNR- en OFNP-versies. Evolux vermeldt standaardlengtes van 0,5 m tot 30 m en accepteert aangepaste lengtes, waardoor de stuklijst het teveel aan servicelussen kan controleren in plaats van één lengte voor elke rekpositie te gebruiken.
OM4 of 9/125 µm enkele-modus
Kies vezelkwaliteit uit de optiek, niet alleen kleur
Het LC-portfolio omvat eenOM4 multimode duplexproducten aanpasbare 9/125 µm single{2}}-assemblages met PVC-, LSZH- of OFNP-kabelopties. De kleur van de jas kan identificatie ondersteunen, maar de aankoopspecificatie moet expliciet de vezelmodus, de glans, de jasbeoordeling en de gemeten IL/RL-vereisten vermelden.
Verlies-Budget-, polariteit- en interfacecontroles voor glasvezelbekabeling in datacenters
Wat een vooraf- beëindigde assembly inzetbaar maakt, is de overeenkomst tussen elk linkkenmerk. Deze controles moeten vóór productie worden opgelost op de goedgekeurde tekening of stuklijst.
Optisch verliesbudget
Voeg de aangegeven connector- en adapterverliezen bij elk gekoppeld paar toe, plus vezelverzwakking en technische marge. Vraag bij de offerte het IL/RL rapportformaat aan.
MPO/MTP-polariteit
Definieer de eind-tot-eindvezelkaart en sleuteloriëntatie. "MPO/MTP-compatibel" alleen identificeert niet of het kanaal zend- en ontvangstpaden behoudt.
Geslacht van connector
Breng vastgezette en losgemaakte interfaces in kaart bij transceivers, trunks, adapters en cassettes. Twee vastgezette connectoren kunnen niet correct op elkaar worden aangesloten.
Vezelkwaliteit en optica
Zorg ervoor dat OM3, OM4 of OS2 overeenkomt met de golflengte, datasnelheid en bereik op het gegevensblad van de transceiver. Vervang geen glasvezel zonder het kanaal opnieuw te controleren.
Jas en pad
Vermeld LSZH, OFNR, OFNP of een andere vereiste constructie, samen met de kabeldiameter, routeringsomgeving en mechanische beschermingsbehoeften.
Identificatieplan
Geef de poortnaamgevingsconventie, labels per uiteinde, jas- of bootkleuren, lengteschema en verpakkingsgroepen op die nodig zijn voor de installatievolgorde.
Stuur een volledige stuklijst voor passieve glasvezelbekabeling ter beoordeling
Een sourcingmanager of productingenieur moet voldoende informatie verstrekken om elke passende interface en elke commerciële variant te identificeren. Dit vermindert de klaringslussen en maakt het testen van monsters zinvol.
Toepassing en topologie:server-, opslag-, ToR/EoR-, backbone-, MDA- of cross-connect-rol.
Interfaces:connectortype, polijstmiddel, aantal MPO/MTP-vezels, geslacht, sleuteloriëntatie en polariteit.
Optische media:OM3, OM4 of OS2, golflengte, datasnelheid, bereik en vereiste verliesklasse.
Mechanische constructie:kabellengte, diameter, uitbreeklengte, mantelwaarde, bepantsering en trekvereisten.
Commerciële gegevens:aantal per configuratie, monsteraantal, labels, logo, verpakking en vereiste documenten.
Aangepaste datacenter-glasvezelbekabelingconfiguratie en tekeningbeoordeling
Evolux stelt dat connectorcombinaties, kabellengtes, vezelmodi, polijsttypes, kabelstructuren, mantel- en schoenkleuren, labels en verpakkingen kunnen worden beoordeeld voor project-gebaseerde levering.
Specificatie en tekeningondersteuning
Deel een tekening, productmonster, bestaande specificatie of topologie. Bij de beoordeling moeten de connectortoewijzing, de uitbreekafmetingen, de lengtetolerantie, de omhulling, de labelpositie en de verpakkingseenheid worden vastgelegd voordat een monster wordt geproduceerd.
- BOM- en topologiebeoordeling
- Connector- en vezelmatching
- Standaard of aangepaste configuratie
Monster-, kleine-batch- en bulklevering
De site bevestigt voorbeeldevaluatie, kleine-batchaanpassing en bulkproductie. Het publiceert niet één vaste MOQ of bemonsteringscyclus voor alle datacenterassemblages, omdat configuratie en hoeveelheid van invloed zijn op de bestelling.
- Compatibiliteitsvoorbeeld
- Prestatie-evaluatie
- Goedgekeurd monster als productiereferentie
Private label en installatie-identiteit
Beschikbare aanpassingen omvatten jas- en laarskleuren, kabelmarkeringen, productlabels, logo's, neutrale verpakkingen en klant-specifieke verpakkingen. Definieer de tekst, het streepjescodeformaat en de eind-A/eind-B-conventie in het goedgekeurde artwork.
- Aangepaste kabel- en productlabels
- Logo- en verpakkingsrecensie
- Kleurcodering per project
Normen en kwaliteitsrecords voor de aanschaf van glasvezelkabelassemblage
Het meest bruikbare kwaliteitsbewijs is gekoppeld aan het exacte product en de exacte batch. Evolux-productpagina's publiceren de volgende interfacestandaarden, materiaalverklaringen en testopties; kopers moeten het toepasselijke document aanvragen tegen de vermelde SKU.
IEC 61754-7 en TIA 604-5
Gepubliceerd voor de MPO/MTP gepantserde montage en MPO/MTP-adapterreeks. Deze referenties definiëren de multi-vezelconnectorinterface en ondersteunen controles op de compatibiliteit.
Telcordia GR-326 en JIS
Vermeld op de MTP/MPO-adapterpagina met maximaal- verlies van 0,2 dB. Bevestig het exacte kwalificatie- of conformiteitsdocument voor de adapterconfiguratie die wordt besteld.
OFNP kabelmantel
Gepubliceerd voor de 8-vezel OM4 MTP-naar-LC-assemblage. Dit identificeert de aangegeven plenumkabelconstructie; de projectontwerper blijft verantwoordelijk voor de acceptatie van de lokale code.
IEC 61754-20
Gepubliceerd voor de LC OM4 duplex patchkabel. Het identificeert de LC-connectorinterface die wordt gebruikt in SFP-, XFP- en SFP+-apparatuurverbindingen.
Naleving van RoHS-materiaal
Vermeld voor de MTP/MPO-adapter. Vraag voor inkoopgegevens een actuele verklaring aan die het aangeboden product of de materiaalfamilie identificeert.
Invoeging-verlies/retour-verliesrapportage
Evolux geeft aan dat IL/RL rapportages geleverd kunnen worden. Specificeer golflengte, limiet, testmethode, bemonsteringsbasis en of geserialiseerde resultaten vereist zijn.
Evolux stelt dat het in 2013 is opgericht en meer dan 10 jaar ervaring heeft in de glasvezelindustrie. Op de beoordeelde pagina's wordt geen data-centrum-specifiek verzendingstotaal of genoemd datacentergeval gepubliceerd. Daarom wijst deze oplossingspagina geen niet-geverifieerd aantal implementaties toe aan het datacentersegment.
Veelgestelde vragen over glasvezelbekabeling voor datacenters
Welke informatie moet worden opgenomen in een offerteaanvraag voor glasvezelbekabeling voor een datacenter?
Geef de linkrol, de transceiver- of apparatuurinterface, het connectortype, de vezelmodus, het aantal vezels, de polariteit, het geslacht van de connector, de glans, de kabellengte, de mantelwaarde, het aantal per lengte, de etikettering en de verpakking op. Een topologie, stuklijst, tekening, monster of huidige specificatie helpt Evolux om de compatibiliteit van componenten te controleren voordat de offerte wordt uitgebracht.
Wanneer moet een datacenter LC-duplex gebruiken in plaats van MPO/MTP?
Gebruik LC-duplex waar actieve apparatuur en patchvelden duplex LC-poorten blootleggen en de link één zend-/ontvangstpaar draagt. Gebruik MPO/MTP voor multi-vezeltrunks, parallelle-opticapoorten of aggregatie met hoge- dichtheid; een MPO/MTP-naar-LC-harnas of cassette-overgang kan de twee interfacetypen verbinden.
Hoe moeten kopers kiezen tussen OM3, OM4 en OS2?
Stem de vezel af op de specificatie van de transceiver, golflengte, bereik en geïnstalleerde installatie. Evolux vermeldt OM3- en OM4 50/125 µm multimode-assemblages en OS2 9/125 µm single--opties; bevestig de exacte kwaliteit aan de hand van het gegevensblad van de uitrusting in plaats van alleen op de kleur van de mantel te selecteren.
Welke MPO/MTP-gegevens moeten vóór productie worden bevestigd?
Bevestig het aantal vezels, het geslacht van de connector, de sleuteloriëntatie, de polariteitsmethode, het polijsten van UPC of APC, de vezelkwaliteit, de verliesklasse en de toewijzing van -tot- end. Deze attributen werken als één systeem, dus een correct kabeltype met de verkeerde polariteit of het verkeerde geslacht kan nog steeds voorkomen dat de link werkt.
Wat zijn de MOQ en de voorbeelddoorlooptijd voor op maat gemaakte glasvezelkabels voor datacenters?
Evolux beweert dat het monsters, kleine-batchaanpassingen en bulkproductie ondersteunt, maar de website publiceert geen vaste numerieke MOQ of monsterdoorlooptijd voor deze oplossing. Beide moeten worden bevestigd nadat de connector-, vezel-, lengte-, mantel-, etikettering-, test-rapport- en hoeveelheidsvereisten zijn beoordeeld.
Kan Evolux private-labelkabels en testdocumentatie leveren?
Het gepubliceerde aanpassingsbereik omvat jas- en schoenkleuren, kabelmarkeringen, productlabels, logo's, neutrale of klant-specifieke verpakkingen en productconfiguratie. Ondersteuning voor datasheets en invoeg-verlies/retour-verliestest-rapporten is ook aanwezig; definieer of rapporten op batchbasis-of geserialiseerd zijn in de goedgekeurde orderspecificatie.
Bouw uw datacenterglasvezelbekabeling rond echte interfaces
Verzend de topologie, transceiverinterfaces, connectortoewijzing, OM3/OM4- of OS2-vereiste, lengtes, omhulsel, hoeveelheden en labelplan. Evolux kan de passieve kabelassemblages en adapters beoordelen aan de hand van de ingediende specificatie.
