FTTH ODN-oplossing voor snelle en betrouwbare implementatie van glasvezeltoegang
Evolux levert alles- passieve glasvezelcomponenten voor FTTH-, FTTx- en PON-toegangsnetwerken, waaronder SC/APC-connectoren, adapters, pigtails, patchkabels, PLC-splitters en klemmenkasten.
FTTH ODN-oplossing voor snelle en betrouwbare implementatie van glasvezeltoegang
Evolux levert one-passieve glasvezelcomponenten voor FTTH-, FTTx- en PON-toegangsnetwerken - SC/APC-connectoren, adapters, pigtails, patchkabels, PLC-splitters en klemmenkasten.
Van patching op het centrale kantoor tot de laatste{0}} abonneedaling: onze FTTH-productoplossing helpt telecomoperatoren, aannemers en distributeurs bij het bouwen van stabiele, schaalbare en eenvoudig-te-optische distributienetwerken.
oren Ervaring met glasvezelaanbod
Glasvezelconnectoren meegeleverd
FTTH- en FTTx-projectbestellingen ondersteund
Etikettering en verpakking beschikbaar

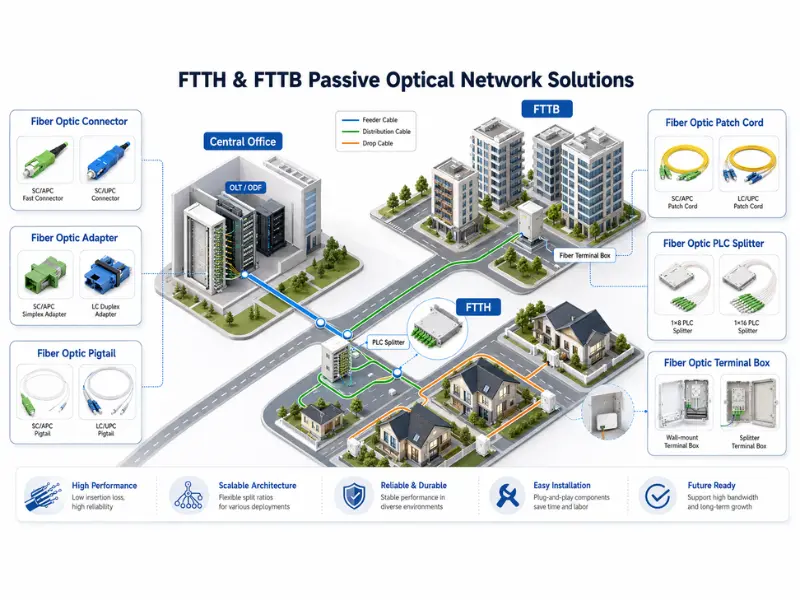

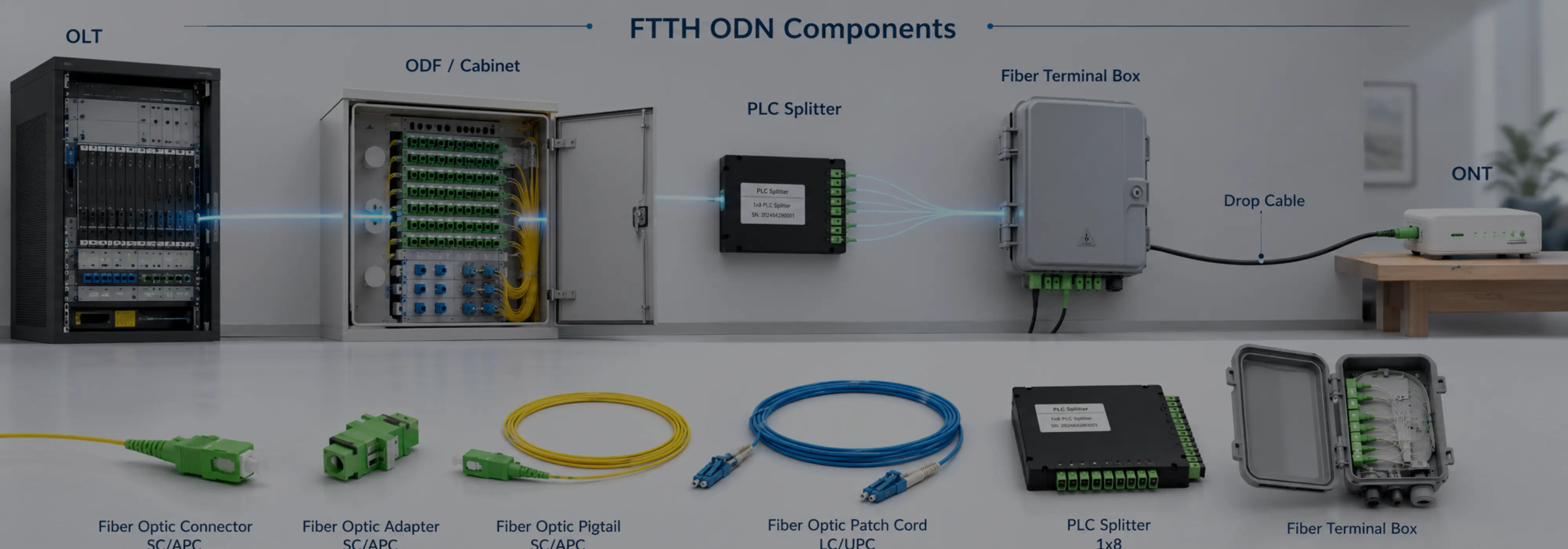

Typische FTTH ODN-netwerkarchitectuur
In een typisch FTTH PON-netwerk verbinden passieve optische componenten het centrale kantoor met eindgebruikers zonder actieve apparatuur in het distributiepad. Evolux levert de belangrijkste passieve componenten die worden gebruikt voor splitsen, splitsen, patchen, termineren en abonneeverbindingen
OLT
Centraal Bureau
01
ODF / Kabinet
Voedingskabel
02
PLC-splitter
1×4 – 1×64
03
Aansluitkast
Verdeling
04
Laat vallen → ONT
Abonnee
05
Elke sectie van het FTTH-netwerk vereist compatibele passieve componenten. Connectortype, splitterverhouding, capaciteit van de klemmenkast, vezeltype en installatieomgeving hebben allemaal invloed op de netwerkprestaties en installatie-efficiëntie. Evolux helpt klanten bij het selecteren van bijpassende producten op basis van de projecttopologie, het aantal abonnees en het implementatiescenario.
Aanbevolen FTTH-productfamilies
Evolux levert de belangrijkste passieve glasvezelproductfamilies die worden gebruikt in FTTH- en PON-toegangsnetwerken. Deze producten kunnen afzonderlijk worden geleverd of worden gecombineerd tot een op maat gemaakte FTTH-projectstuklijst.
Glasvezelconnector
SC/APC-snelconnector, SC/UPC-connector en LC-connector voor veldafsluiting, ONT-verbinding, klemmenkast en patching.
Gebruikt in: veldafsluiting · ONT · patching
Glasvezel snelle connector Sc Apc
Glasvezel Sc-connector
Glasvezel Lc-connectoren
Glasvezeladapter
SC/APC simplexadapter, LC duplexadapter en flensadapter voor klemmenkasten, verdeelkasten, ODF en splitterkasten.
Gebruikt in: klemmenkast · ODF · splitterkast

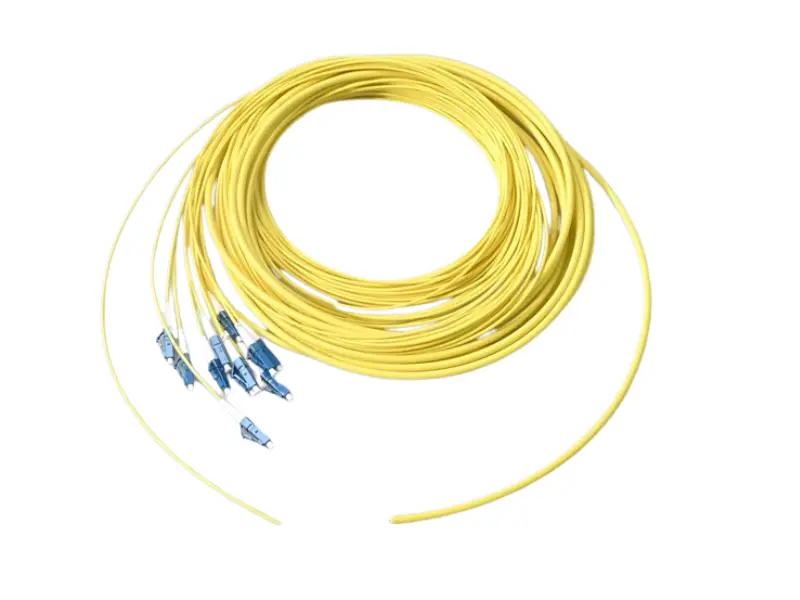

Vezeloptische varkensstaart
SC/APC- en LC/UPC-pigtails in OS2 G.657A1/A2-vezel voor verbindingspunten, klemmenkasten en verdeelframes.
Gebruikt in: verbindingspunten · klemmenkast · ODF
Glasvezel patchkabel
SC/APC simplex-, LC- en gepantserde patchkabels voor OLT-, ODF-, splitter-, klemmenkast- en ONT-aansluiting.
Gebruikt in: OLT · ODF · splitter · ONT

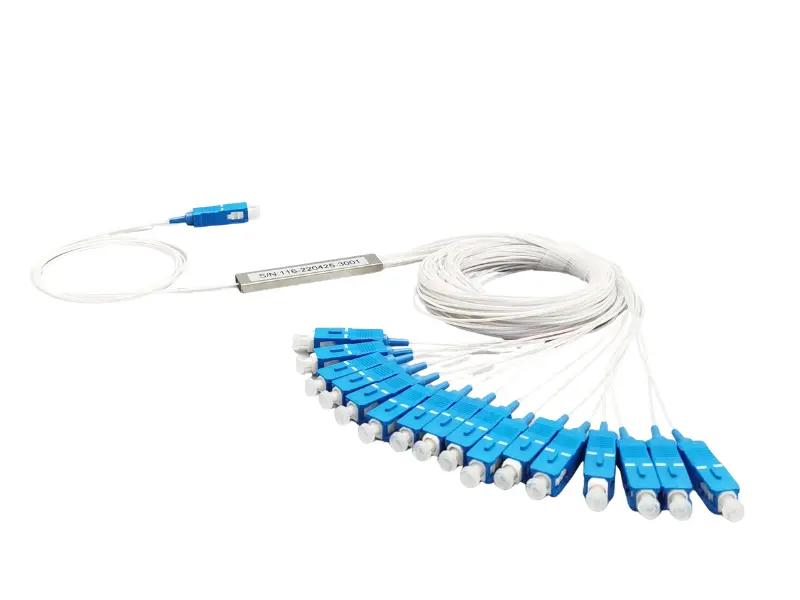

Glasvezel PLC-splitter
1×4, 1×8, 1×16, 1×32 en 1×64 PLC-splitters voor PON-signaalsplitsing, gecentraliseerde en secundaire splitsing.
Gebruikt in: PON-splitsing · gecentraliseerd · secundair
Glasvezelaansluitdoos
Klemmenkasten met 2 tot 24 kernen, splitterkasten en wand-dozen voor gang-, wand-, paal- en abonneetoegangspunten.
Gebruikt in: gang · muur/paal · toegangspunten
Of uw project nu standaard SC/APC-patchkabels nodig heeft of een volledige set klemmenkasten, PLC-splitters, adapters en pigtails - Evolux ondersteunt flexibele productmatching voor verschillende FTTH-implementatiemodellen.
FTTH-oplossingstypen voor verschillende implementatiebehoeften
Verschillende FTTH-projecten vereisen verschillende installatiemethoden. Evolux ondersteunt splicing-gebaseerde FTTH, pre-beëindigde FTTH en MDU-oplossingen voor de distributie van bouwvezels.

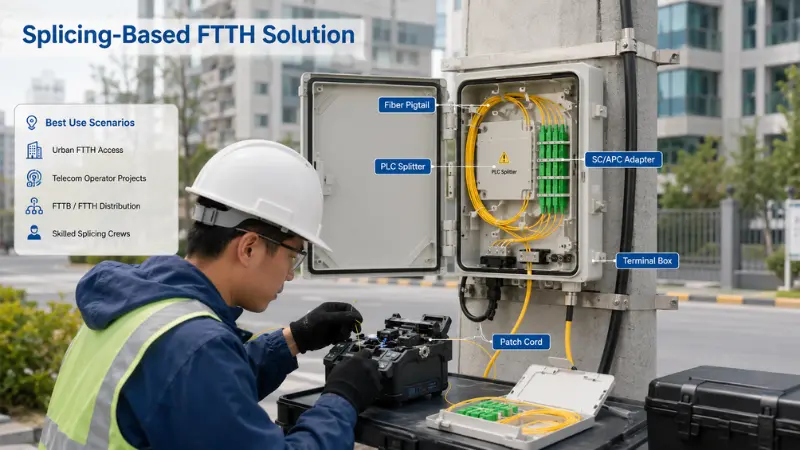

Splicing-gebaseerde FTTH-oplossing
Voor traditionele FTTH-projecten, kosten-gevoelige toegangsnetwerken en implementaties waarbij veldfusiesplitsing vereist is.
Kernvoordeel:stabiele verbinding en flexibele routering - gebouwd voor vaste toegangsnetwerken op lange termijn-.
Vezel-pigtails worden door versmelting gesplitst met voedings- of distributievezels, terwijl adapters en klemmenkasten georganiseerde, beschermde verbindingspunten bieden - ideaal voor projecten die stabiele prestaties op lange- termijn en flexibele routing ter plaatse nodig hebben.
- SC/APC-adapter
- PLC-splitter
- Aansluitkast
- Patchsnoer
Beste gebruiksscenario's
- Stedelijke FTTH-toegangsnetwerken
- Telecomoperator projecten
- FTTB/FTTH distributiepunten
- Teams met bekwame lasploegen

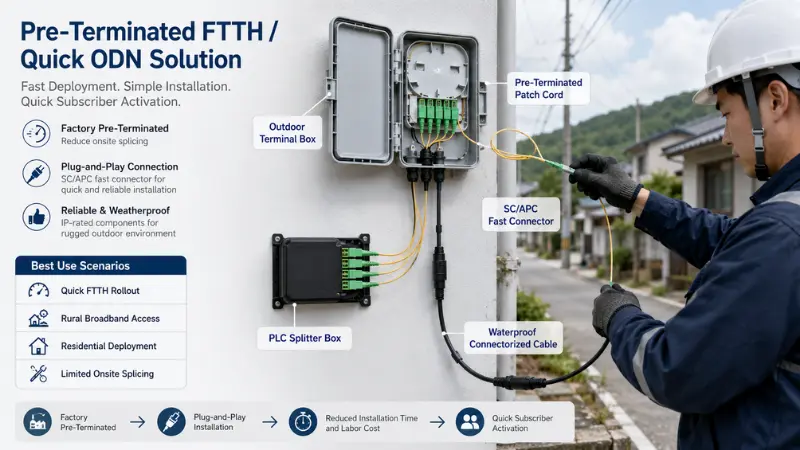

Vooraf-Beëindigde FTTH/Quick ODN
Voor snelle activering van abonnees, goedkope- residentiële breedbanddiensten, breedband op het platteland en markten met hoge arbeidskosten.
Kernvoordeel:verminder veldsplitsing, vereenvoudig de installatie en versnel de activering van abonnees.
In de fabriek-kabels, connectoren en klemmenkasten verbeteren de implementatiesnelheid en verminderen installatiefouten - geschikt voor snelle FTTH-implementaties waarbij installatie-efficiëntie en consistente kwaliteit het belangrijkst zijn.
- Beschrijving Beschrijving Beschrijving
- Specificaties
- Functies
- Toepassingen
Beste gebruiksscenario's:
- Snelle uitrol van FTTH
- Landelijke breedbandtoegang
- Inzet van woongemeenschappen
- Beperkte splitsingsmiddelen ter plaatse

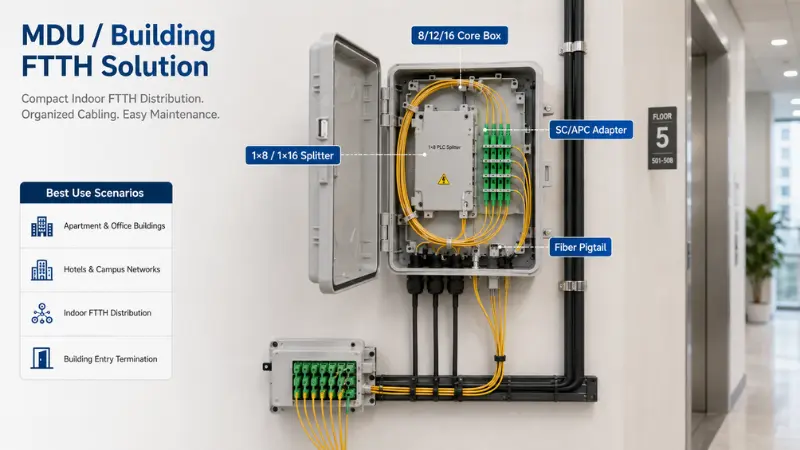

MDU / FTTH-oplossing bouwen
Voor appartementen, kantoorgebouwen, hotels, campussen en appartementen met meerdere- woningen.
Kernvoordeel:compacte glasvezeldistributie voor eenheden met meerdere- woningen en toegangspunten van binnengebouwen.
Voor MDU en gebouw-FTTH zijn compacte distributie en eenvoudig onderhoud van cruciaal belang. Evolux levert klemmenkasten, splitters, adapters, pigtails en patchkabels voor binnenshuis voor toegangspunten op gang-, vloer-niveau en abonnee-zijde.
- 8/12/16 Kerndoos
- 1×8 / 1×16-splitter
- SC/APC-adapter
- Vezelstaart
Beste gebruiksscenario's
- Appartementen- en kantoorgebouwen
- Hotels- en campusnetwerken
- Indoor FTTH-distributie
- Beëindiging van de toegang tot het gebouw
Hoe selecteert u FTTH-producten voor uw project?
De juiste FTTH-configuratie hangt af van de netwerkstructuur, het splitterontwerp, de installatieomgeving en het aantal abonnees. Gebruik deze gids om geschikte passieve componenten te kiezen voordat u een offerte aanvraagt.
| Projectvoorwaarde | Aanbevolen richting | Informatie om te bevestigen |
|---|---|---|
| Gecentraliseerde splitsing | PLC-splitterkast / ABS / LGX | Splitterverhouding, poortaantal, connectortype, installatieruimte |
| Secundaire splitsing | Klemmenkast met splitter | Gebruikersdichtheid, vloerhoeveelheid, onderhoudsmethode |
| Buitenmuur-/paalmontage | IP65 aansluitdoos voor buiten | Waterdicht niveau, kabelinvoerrichting, montagemethode |
| Gang / Binneninstallatie | Compacte doos + pigtail + patchsnoer | Vlamvertragende vereisten, buigradius, doosgrootte |
| Snelle activering van abonnees | Vooraf-gemonteerd patchsnoer | Kabellengte, connectortype, trekoog, waterdicht |
| PON-netwerkverbinding | SC/APC-connector + PLC-splitter | Splitterverhouding, budget voor optisch vermogen, OLT/ONT-interface |
Voor de meeste FTTH PON-netwerken worden doorgaans SC/APC-connectoren gebruikt om reflectie te helpen verminderen. Het uiteindelijke connectortype moet echter altijd overeenkomen met de OLT-, ONT-, splitter- en projectspecificatie. Evolux kan helpen de productcompatibiliteit te bevestigen vóór massaproductie.
Technische controlepunten voor FTTH ODN-implementatie
FTTH-projecten vereisen meer dan alleen productinkoop. Optische prestaties, installatieomgeving, connectorcompatibiliteit en testdocumentatie moeten allemaal in overweging worden genomen voordat de definitieve productlijst wordt bevestigd.

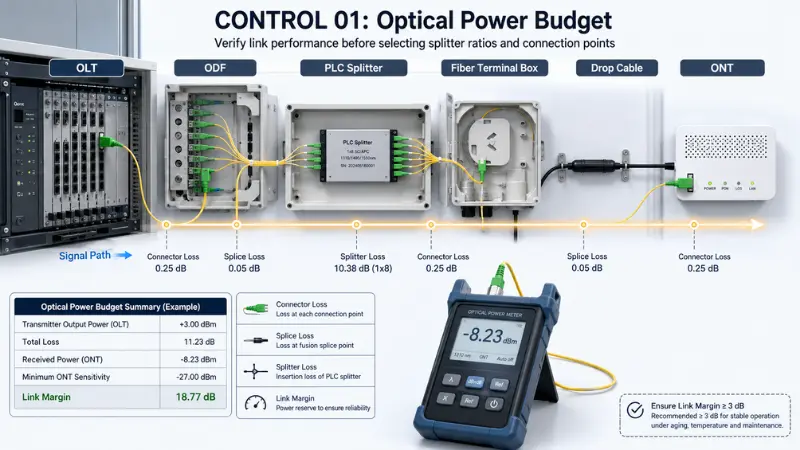

CONTROLE 01
Budget voor optisch vermogen
Bevestig het verlies van de splitter, het verlies van de connector, het verlies van de verbinding en de verbindingsmarge voordat u selecteertsplitterverhoudingenen aansluitpunten. Een goed stroombudget houdt het signaal stabiel van OLT naar ONT.

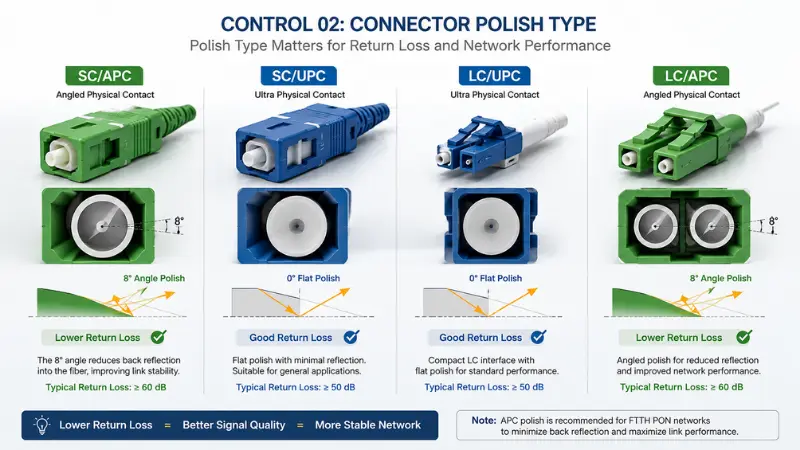

CONTROLE 02
Connector Pools type
PON-netwerken maken doorgaans gebruik van SC/APC omdat APC-polijsten het retourverlies vermindert. SC/UPC, LC/UPC of LC/APC kunnen ook van toepassing zijn - ziePC versus UPC versus APC-polish.

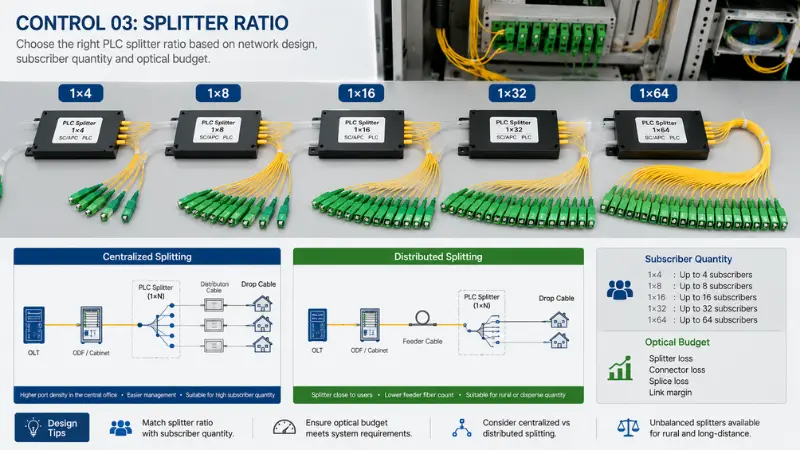

CONTROLE 03
Splitterverhouding
Veel voorkomende PLC-verhoudingen zijn 1×4, 1×8, 1×16, 1×32 en 1×64. Selecteer op abonneeaantal, optisch budget en gecentraliseerd versus gedistribueerd ontwerp - inclusiefonevenwichtige splitsingvoor landelijk.

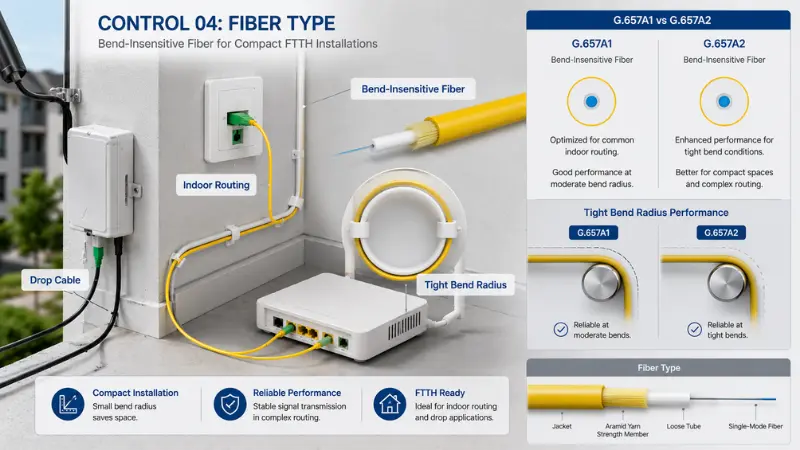

CONTROLE 04
Vezeltype
Voor netwerkkabels en kabelgeleiding binnenshuis wordt de voorkeur gegeven aan buig{0}}ongevoelige vezels zoals G.657A1 / G.657A2 voor compacte ruimtes en een kleine buigradius. Vergelijkenenkele-modus versus multimodus.

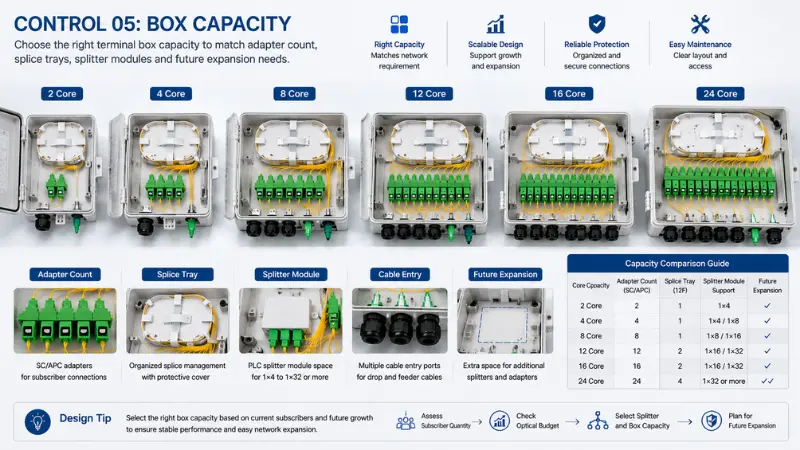

CONTROLE 05
Dooscapaciteit
Overeenkomstaansluitkastcapaciteit voor het aantal adapters, lasbakken, splittermodules en toekomstige uitbreidingen. Veel voorkomende opties: 2, 4, 8, 12, 16 en 24 kernen.

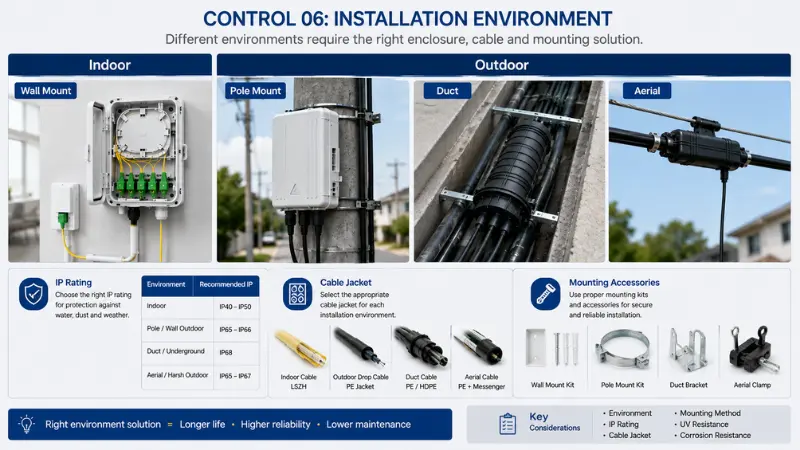

CONTROLE 06
Installatieomgeving
Binnen-, buiten-, muur-, paal-, kanaal- en luchtomgevingen kunnen verschillende kabelmantels, doosmaterialen, IP-classificaties en montageaccessoires nodig hebben. Zienbinnen- en buiteninstallatie.
FTTH Inkoop- en technische handleidingen
Referentieartikelen om uw team te helpen bij het plannen van PON-splitsing, het kiezen van connectoren en het voorbereiden van een volledige FTTH-passieve component-BOM.
Aangepaste FTTH-productmatching en stuklijstondersteuning
Elk FTTH-project stelt andere eisen. Evolux ondersteunt flexibele productafstemming en maatwerk, zodat u de juiste materialen kunt voorbereiden voor de implementatie van toegangsnetwerken.
Connector: SC/APC, SC/UPC, LC/UPC, LC/APC
Kabellengte en kabelmantel
PLC-splitterverhouding
Capaciteit klemmenkast
Installatietype voor binnen of buiten

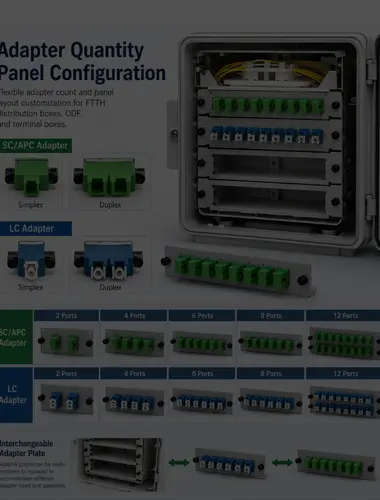

Aantal adapters en paneelconfiguratie

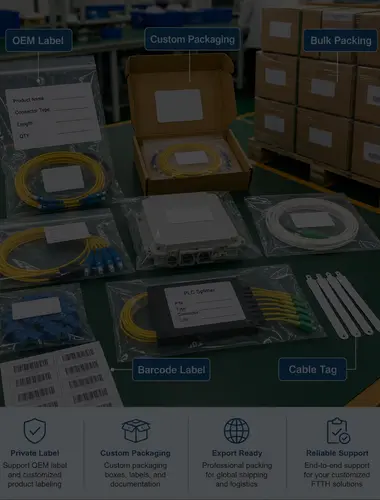

OEM-label en verpakking
Gegevensblad en IL/RL-testrapport
Stuur uw netwerktopologie, aantal abonnees, splitterplan en installatieomgeving - ons team zal compatibele connectoren, adapters, pigtails, patchkabels, PLC-splitters en aansluitdozen aanbevelen voor uw FTTH-project.
Veelgestelde vragen over de FTTH ODN-oplossing
Vraag: Welke producten zijn doorgaans nodig voor een FTTH ODN-project?
A: Voor een typisch FTTH ODN-project zijn mogelijk glasvezelconnectoren, adapters, pigtails, patchkabels, PLC-splitters, klemmenkasten, netwerkkabels en aanverwante accessoires nodig. De uiteindelijke productlijst is afhankelijk van de netwerktopologie, splitterverhouding, installatieomgeving en aantal abonnees.
Vraag: Kan Evolux een volledige FTTH-productstuklijst leveren?
EEN: Ja. Klanten kunnen ons de netwerktopologie, het aantal abonnees, het splitterplan en de installatieomgeving sturen. Evolux kan een geschikte FTTH passieve component BOM aanbevelen op basis van de projectvereiste.
Vraag: Welk connectortype wordt vaak gebruikt in FTTH PON-netwerken?
A: SC/APC wordt vaak gebruikt in FTTH PON-netwerken omdat het de optische reflectie helpt verminderen. Het uiteindelijke connectortype moet echter overeenkomen met de OLT-, ONT-, splitter- en projectspecificatie. Zie onze SC/APC-connectorgids.
Vraag: Welke PLC-splitterverhoudingen zijn beschikbaar?
A: Gemeenschappelijke PLC-splitterverhoudingen zijn 1×2, 1×4, 1×8, 1×16, 1×32 en 1×64. Andere configuraties kunnen worden besproken op basis van projectvereisten. Blader door alle PLC-splitters.
Vraag: Kunnen jullie reeds-beëindigde FTTH-oplossingen ondersteunen?
EEN: Ja. Evolux ondersteunt voor-gemonteerde patchkabels, snelle connectoren, klemmenkasten en gerelateerde passieve componenten om splitsing op locatie te helpen verminderen en de installatie te vereenvoudigen.
Vraag: Kunt u producten leveren voor FTTH-installatie zowel binnen als buiten?
EEN: Ja. Evolux levert aansluitdozen voor binnen en buiten, patchkabels, pigtails, adapters en andere passieve FTTH-componenten. Voor buitentoepassingen zijn mogelijk waterdichte dozen, geschikte kabelmantels en de juiste montageaccessoires nodig.
