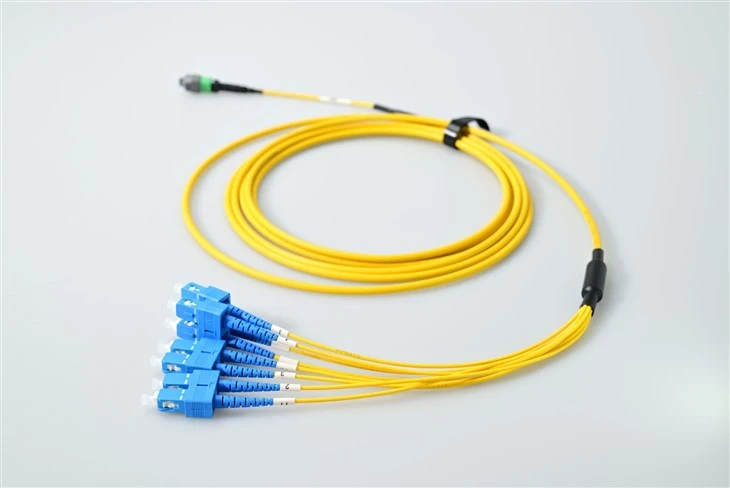

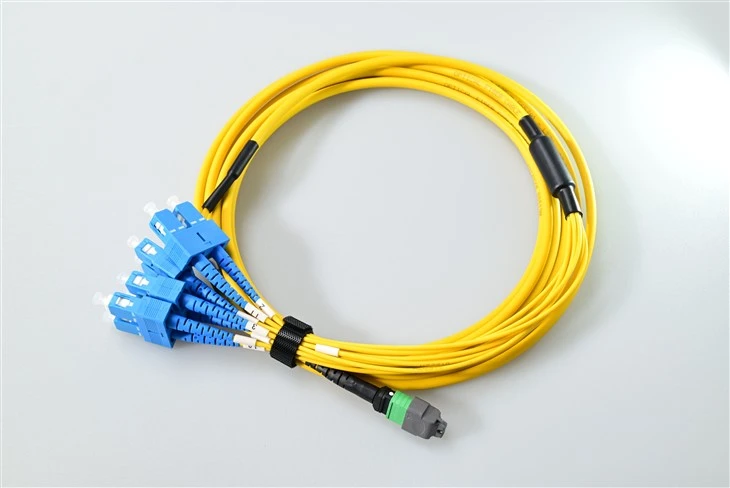

8 CORE SC NAAR MTP MPO glasvezelpatchkabels

A: Het komt er echt op neer wat je al hebt geïnstalleerd. Als u werkt met oudere apparatuur of infrastructuur die is gestandaardiseerd op SC-connectoren – wat heel gebruikelijk was in bedrijfsnetwerken en telecomomgevingen voordat LC de nieuwe standaard werd – dan is SC naar MTP/MPO volkomen logisch. We hebben klanten gehad die hun core-switches hebben geüpgraded naar 40G- of 100G QSFP-transceivers, maar hun bestaande patchpanelen en glasvezelkabels zijn allemaal SC. Met deze breakout-kabel kunnen ze die kloof overbruggen zonder alles te scheuren en te vervangen. Bovendien zijn SC-connectoren robuuster en gemakkelijker te hanteren in omgevingen met veel- trillingen of wanneer technici met handschoenen aan werken.

A: Dus de versie met laag-verlies maakt gebruik van hoogwaardige- MT-ferrules met nauwere productietoleranties. We hebben het over ferrule-geometrie die binnen een paar nanometer ligt. Het typische invoegverlies bedraagt ​​minder dan 0,3 dB, met een maximum van 0,5 dB. Standaardverlies maakt gebruik van standaard MT-ferrules, en je zult typische verliezen zien rond de 0,5 dB met een maximum van 0,7 dB. Voor korte runs in een datacenter – bijvoorbeeld 50 meter of minder – is het verschil voor de meeste toepassingen eerlijk gezegd verwaarloosbaar. Maar als u langere afstanden aflegt, te maken heeft met krappe verbindingsbudgetten of meerdere cassetteniveaus aansluit, komt die extra 0,2-0,3 dB per verbindingspunt snel op. Over het algemeen raden we een laag-verlies aan voor missie-kritieke 100G-links of wanneer u zich toekomstbestendig maakt voor hogere snelheden.

A: Elke kabel is specifiek ontworpen voor singlemode (OS2 9/125μm) of multimode (OM3/OM4 50/125μm) – mixen en matchen is niet mogelijk. De uitlijning van de MT-ferrule en de afmetingen van de vezelkern zijn verschillend tussen de twee typen. Voor multimode gebruikt u dit doorgaans met 40GBASE-SR4- of 100GBASE-SR4-transceivers via OM3- of OM4-glasvezel. Denk voor singlemode aan 100GBASE-PSM4 of lange-bereik-40G-applicaties. Het goede nieuws is dat we ze een kleur-code geven: aqua of magenta jasje voor multimode, geel voor singlemode. Zorg ervoor dat u het juiste glasvezeltype bestelt dat past bij uw transceivers en bestaande infrastructuur!

A: Het push-trekvergrendelingsmechanisme op de MTP-connector is echt een game-changer voor installaties met hoge- dichtheid. In plaats van de traditionele knijp-om--lipjes los te laten die je op LC- of SC-connectoren aantreft, trek je ze letterlijk recht naar achteren om los te koppelen – geen vingeroefeningen vereist. Dit is enorm als je in een krap patchpaneel werkt met tientallen strak opeengepakte vezels. Ik heb technici tien minuten lang zien worstelen terwijl ze langs andere kabels probeerden te komen om een ​​ontgrendelingslipje in te drukken. Met push-pull kunt u de verbinding met één hand verbreken, zelfs in de drukste racks. Bovendien vermindert het het risico dat per ongeluk de verkeerde kabel wordt losgekoppeld of aangrenzende aansluitingen worden beschadigd.

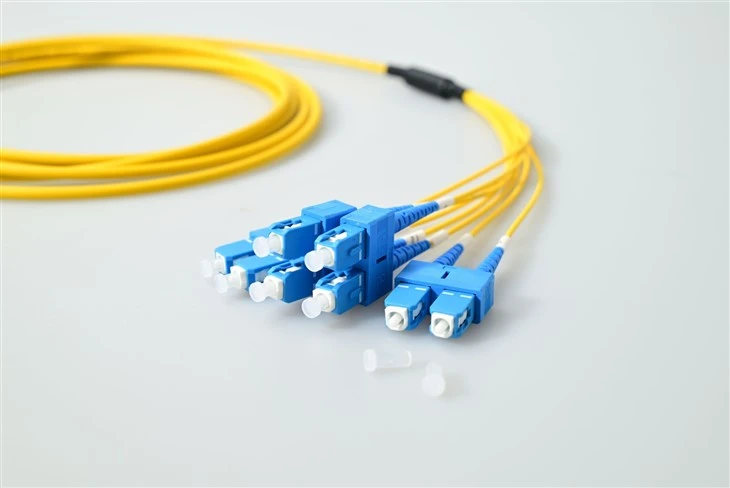

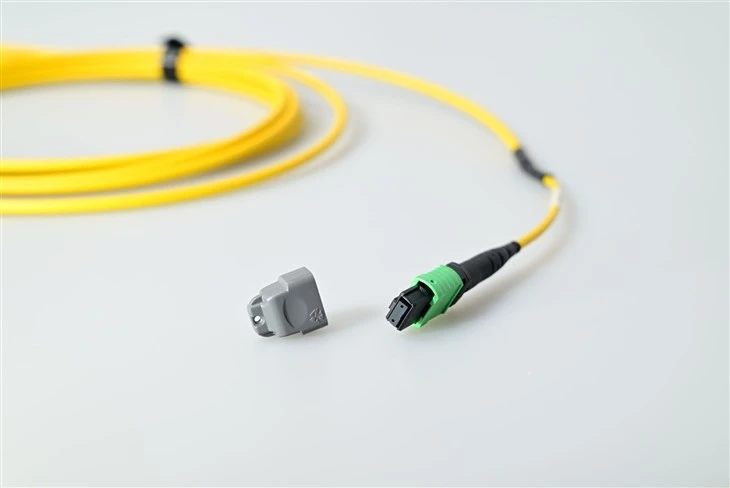

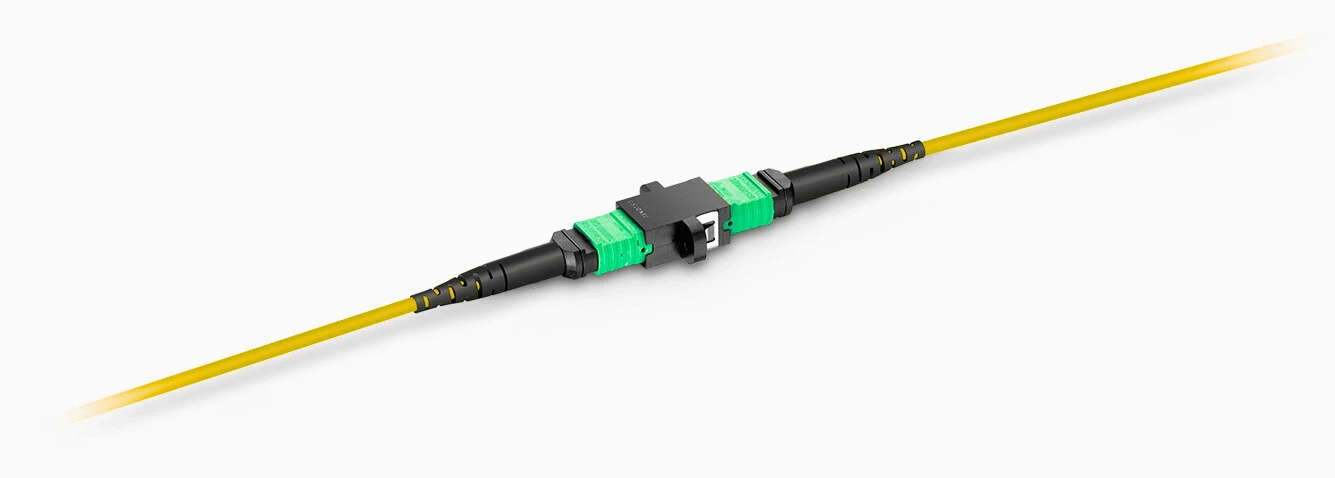

A: Het zijn de geleidepennen die de magie tot stand brengen bij MTP/MPO-connectoren. Het zijn ultra-precieze metalen pinnen (we hebben het over micron-niveautoleranties) die de MT-ferrule uitlijnen wanneer u de connector aansluit. Dit is de deal: de "mannelijke" versie heeft de pinnen, de "vrouwelijke" versie heeft gaten om ze te ontvangen. De meeste van onze 8-core SC naar MTP/MPO-kabels worden geleverd met vrouwelijke (pinloze) MTP-connectoren aan het MTP-uiteinde, wat standaard is voor aansluiting op QSFP-transceivers of patchpanelen. De transceivers en panelen zijn voorzien van mannelijke (vastgezette) connectoren. Dus als u bestelt, wilt u vrouwelijke MTP, tenzij u een specifieke toepassing heeft die anders vereist. Het SC-einde? Standaard duplex SC-connectoren, niets bijzonders daar.

A: Wij bieden ze alle drie aan, en elk heeft zijn plaats. Ronde kabel komt het meest voor: hij is robuust, gemakkelijk door kabelbeheersystemen te leiden en flexibel genoeg voor krappe bochten. Je ziet dit met een jas met een diameter van 3,0 mm. Ovale kabel is platter, wat prettig kan zijn om onder verhoogde vloeren of in strakke horizontale kabelgoten te leiden. Blote lint is het meest compact – het is letterlijk alleen de lintvezel met een minimaal beschermend omhulsel. Dat is geweldig voor installaties met ultra-hoge-dichtheid waarbij elke millimeter telt, maar het is minder robuust voor ruwe behandeling. Voor de meeste datacentertoepassingen raden wij de robuuste ronde kabel aan. Het is de goede plek tussen flexibiliteit, duurzaamheid en installatiegemak.

A: Polariteit kan verwarrend zijn, maar hier is de eenvoudige versie: voor een standaard 8-vezel SC naar MTP/MPO breakout kijk je doorgaans naar Type B-polariteit (ook wel Methode B genoemd). Dit betekent dat vezel 1 aan het ene uiteinde is aangesloten op vezel 8 aan het andere uiteinde, vezel 2 op vezel 7, enzovoort. Het is een 'sleutel- omhoog naar sleutel- omlaag'-omslag. Dit is wat u nodig heeft om een ​​40G QSFP+ transceiver aan te sluiten op vier duplex SC-poorten. Type A-polariteit is straight-through (vezel 1 tot vezel 1), wat minder gebruikelijk is voor breakout-toepassingen. Type C omvat het kruisen van paren, die u zou gebruiken bij specifieke cassetteconfiguraties. Kortom: tenzij uw netwerkontwerp iets anders specificeert, kies dan voor Type B voor QSFP-toepassingen. Als u ons uw netwerkdiagram stuurt, kunnen wij u door de exacte configuratie leiden.

A: Kleurcodering is uw beste vriend voor snelle identificatie en het voorkomen van verwisseling-. Dit is de standaard: aquajack=OM3 multimode (10G beoordeeld), magenta/violet=OM4 multimode (40/100G beoordeeld), geel=OS2 singlemode. De MTP/MPO-behuizing volgt dit ook: je ziet een blauwe behuizing voor UPC-polijsten en groen voor APC-polijsten in singlemode. Sommige fabrikanten voegen hun eigen variaties toe, maar dat zijn de industriestandaarden. Maakt het functioneel uit? Niet echt – een gele kabel werkt prima, zolang de vezel erin van het juiste type is. Maar operationeel gezien maakt het heel veel uit. Kleurcodering zorgt ervoor dat technici meteen weten waar ze mee werken, vermindert installatiefouten en maakt het oplossen van problemen veel sneller. Bovendien zijn netwerkaudits en documentatie veel eenvoudiger als u slechts een blik op de kabelkleuren kunt werpen.
