Geschreven voor netwerkinstallateurs en inkoopteams, en getoetst aan de huidige MPO-interfacestandaard (IEC 61754-7) en TIA-568.3 polariteitsmethoden, zodat u de technische punten kunt verifiëren in plaats van ze op geloof aan te nemen.
Een MPO-adapter ziet eruit als een eenvoudige plastic koppeling, maar binnen een vezelverbinding met hoge{0}}dichtheid vervult hij één cruciale taak: hij houdt twee multi-vezel MPO-connectoren tegenover elkaar, zodat elke vezelkern op hetzelfde moment op één lijn ligt met zijn partner. In een datacenter waar een enkel 1U-paneel honderden vezels kan vervoeren, is een slecht uitgelijnde of verkeerde-polariteitsadapter het verschil tussen een schone verbinding en urenlang traceren van een verbinding die er goed uitziet maar geen licht doorlaat.
In deze handleiding wordt uitgelegd wat een MPO-adapter is, hoe deze feitelijk werkt, welke typen u op een gegevensblad tegenkomt (polariteit, aantal vezels, geslacht en behuizing) en hoe u stapsgewijs -voor- de juiste kiest. Waar het er toe doet, verwijst het naar de interface- en polariteitsnormen, zodat u een onderdeel kunt bevestigen in plaats van te raden.
Wat is een MPO-adapter?
Een MPO-adapter, soms geschreven als een MPO/MTP-adapter, is een glasvezelkoppelingsapparaat dat is gebouwd voor multi-glasvezel-MPO-connectoren. Het ontvangt één connector van elke kant en houdt ze in de juiste richting, zodat een hele rij vezels, of dat nu 8, 12, 16 of 24 is, samenkomen via één compacte interface.
In tegenstelling tot eenenkele-glasvezel LC-adapter, die slechts twee vezels koppelt, beheert een MPO-adapter een hele array, soms twee gestapelde rijen. Dat maakt het tot de ruggengraat van patching met hoge{1}}dichtheid, waarbij rackruimte, luchtstroom en kabelgeleiding allemaal onder druk staan.

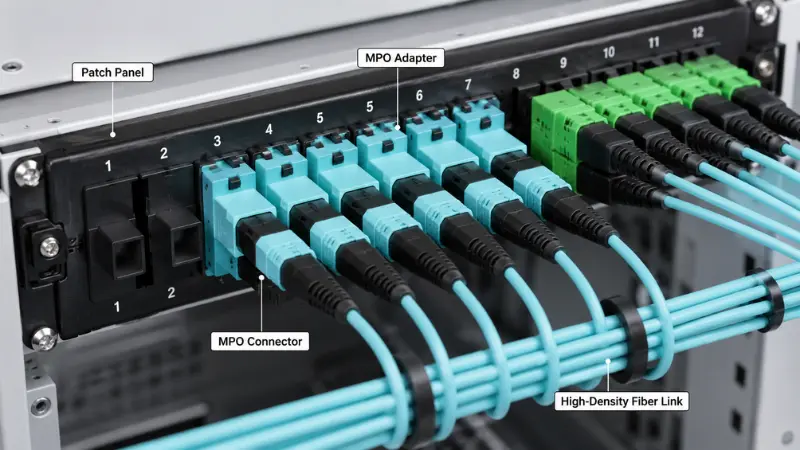

MPO-adapters vindt u doorgaans in datacenterpatchpanelen en MPO-cassettes, backbone- en trunkbekabeling, optische distributieframes en migratieprojecten waarbij 40G-, 100G- of 400G-duplexverbindingen worden verplaatst naar parallelle optica.
MPO-adapter versus MPO-connector
De twee termen reizen samen, maar vormen niet hetzelfde onderdeel. De connector zit op de kabel; de adapter zit in het paneel.
| Item | MPO-adapter | MPO-connector |
|---|---|---|
| Hoofdfunctie | Koppelt en lijnt twee MPO-connectoren uit | |
| Waar het zit | Gemonteerd in een paneel, cassette of adapterplaat | Bevestigd aan het uiteinde van een trunk- of patchkabel |
| Sleutelbaan | Houdt beide connectoren in de juiste richting | Draagt de vezels en past bij de tegenovergestelde connector |
| Wat te controleren | Polariteit, toetsoriëntatie, behuizingsstijl, aantal vezels | Vezeltelling, geslacht, ferrule-kwaliteit, polijsten, insertieverlies |
Kortom, deMPO-connectoris het onderdeel dat aan de kabel is bevestigd, terwijl de adapter het onderdeel in het paneel is waarmee twee connectoren correct kunnen worden aangesloten.
Hoe werkt een MPO-adapter?
Een MPO-adapter is een mechanische geleiding, geen optisch onderdeel. Het bevat meestal geen eigen vezels. Wanneer u vanaf elke kant een connector naar binnen duwt, fixeert de adapterbehuizing de richting en behoudt de juiste aansluitpositie, zodat de twee adereindhulzen elkaar recht kunnen raken.
Behuizing, sleutel en geleidepennen
Elke MPO-connector maakt gebruik van een rechthoekige meer-vezelring (MT) met een kleine sleutel aan één kant van de behuizing. De adapteropening is op die sleutel afgestemd, zodat een connector maar op één manier past. Fijne uitlijning komt echter van de adereindhulzen zelf. Bij een correct paar is één connector vastgezet, wat betekent dat hij mannelijk is met twee geleidepennen, en de andere is losgemaakt, wat betekent dat hij vrouwelijk is met twee geleidegaten. De pinnen glijden in de gaten en registreren de twee adereindhulzen tot op microns nauwkeurig. DeAfmetingen MPO-interfacedie deze pin- en geleidingsgeometrie definiëren-gatgeometrie voor mannelijke en vrouwelijke stekkers zijn vastgelegd in IEC 61754-7. Daarom kunnen compatibele connectoren en adapters van verschillende fabrikanten met elkaar samenwerken.
Het geslacht van de connector is niet optioneel
Omdat de uitlijning afhangt van de pinnetjes die in de gaten passen, heeft een werkend koppelpunt precies één mannelijke en één vrouwelijke connector nodig. Twee mannetjes kunnen niet plaatsnemen, omdat er geen gaten zijn om de pinnen in te steken, en als u ze forceert, kunnen de eindvlakken beschadigd raken. Twee vrouwtjes hebben helemaal niets om ze op één lijn te brengen. Dus voordat je bestelt, traceer het geslacht langs de hele link: als je kofferbak vrouwelijk landt, moet de cassette of het patchsnoer aan de andere kant de pinnen brengen. De adapter kan een gendermismatch niet oplossen; het houdt alleen vast wat je eraan geeft.
Polariteit van de MPO-adapter en sleuteloriëntatie uitgelegd
Polariteit is het onderdeel van MPO-werk dat de meeste veldfouten oplevert, omdat de onderdelen mechanisch kunnen passen terwijl het optische pad verkeerd is. Bij een duplexverbinding zendt de ene vezel uit en de andere ontvangt. Bij een multi-vezel MPO die verzendt-en-ontvangst moet de relatie elke trunk, cassette en patchkabel in het kanaal overleven, dus polariteit is een eigenschap van de hele link, niet van een enkele adapter.
Type A, Type B en Type C
TIA-568.3 beschrijft drie typen arraypolariteit. Ze verschillen in de manier waarop de vezels van begin tot eind in kaart worden gebracht en in de manier waarop de connectoren worden vastgezet.
| Type | Vezelkartering (waar positie 1 landt) | Sleuteloriëntatie | Waar het past |
|---|---|---|---|
| Type A (recht) | Positie 1 naar positie 1 | Toets-omhoog naar toets-omlaag | Op cassette-gebaseerde gestructureerde bekabeling; het kanaal heeft één omgedraaid patchsnoer nodig |
| Type B (omgekeerd) | Positie 1 tot positie 12 | Sleutel-omhoog naar sleutel-omhoog | De gebruikelijke keuze voor directe parallelle optica; dezelfde patchkabels werken aan beide uiteinden |
| Type C (paar-omgedraaid) | Positie 1 tot positie 2, in verwisselde paren | Toets-omhoog naar toets-omlaag | Sommige duplex MPO-naar-LC-systemen |
Ze zijn alle drie geldig en voldoen aan de normen-, en ze bereiken alle drie hetzelfde doel: zenden aan de ene kant en ontvangen aan de andere kant. Het probleem is dat ze niet interoperabel zijn als je ze mengt. Kies één methode voor de hele installatie en houd deze consistent, omdat deTIA-568.3 polariteitsmethodenzijn qua resultaat uitwisselbaar, maar niet wanneer ze in hetzelfde kanaal worden gecombineerd.
Toets-omhoog en toets-omlaag lezen
Sleutel-omhoog betekent dat het sleuteltabblad van de connector naar boven wijst; toets-omlaag betekent dat deze naar beneden wijst. Met de sleutel omhoog en het uiteinde naar u toe gericht, bevindt positie 1 zich uiterst links. Of twee gekoppelde connectoren nu key-up to key-down of key-up to key-up ontmoeten, is precies wat een rechte versus een omgekeerde mapping bepaalt, dus op een datasheet is de sleutelrelatie een directe aanwijzing voor het polariteitstype. Eén valstrik is de moeite waard om te markeren: bij het omkeren van posities wordt ook het schuine eindvlak omgedraaidAPC singlemode-connectoren, dus Type B is meestal een multimode, platte-polijstconventie. Als u met APC werkt, bevestig dan de polijsting en hoek voordat u een methode kiest.
MPO versus MTP-adapter: zijn ze hetzelfde?
Vaak zie je onderdelen met het label MPO/MTP en vraag je je af of je twee verschillende dingen koopt. MTP is een geregistreerd handelsmerk van US Conec voor zijn eigen verbeterde MPO-connector, gebouwd met nauwere toleranties met een zwevende ferrule en een metalen pinklem. Per definitie eenMTP-connector voldoet volledig aan de MPO-standaard, dus MTP en generieke MPO intermate. Simpel gezegd: elke MTP is een MPO, maar niet elke MPO is een MTP.
Voor een adapter betekent dit dat een hoogwaardige MPO-adapter geschikt is voor zowel MTP- als generieke MPO-connectoren; de praktische verschillen in verliesconsistentie en paring-duurzaamheid van de cyclus zitten vooral in de connector, niet in de koppeling. Wanneer in een projectspecificatie MTP staat, is het de moeite waard om te controleren of de klant specifiek het Amerikaanse Conec-merk bedoelt of het woord losjes gebruikt voor een MPO, omdat dat ene onderscheid de prijs en de inkoop verandert. Voor een diepere vergelijking, zie onzegids voor MPO- en MTP-vezels.
Soorten MPO-adapters
Op vezelaantal: 8, 12, 16 en 24
Stem de adapter af op het connectorformaat en de toepassing. Veel voorkomende tellingen en waar ze voorkomen:
- 8 en 12 vezels:40G-SR4 en 100G-SR4 gebruiken 8 vezels, vaak ondergebracht in een MPO van 12-vezels; singlemode 400G-DR4 gebruikt ook 8 vezels in een MPO-12.
- 16 vezels:400G-SR8 en de 800G-varianten gebruiken 16 vezels, waarvan 8 zenden en 8 ontvangen, in een MPO-16.
- 24 vezels:een indeling met twee-rijen voor zeer hoge dichtheid en enkele oudere 100G-SR10-links.
Een MPO-12 en een MPO-16 zijn niet uitwisselbaar. Ze verschillen in ferrulebreedte en sleutel, dus de adapteropening verschilt ook. Bevestig de telling op zowel de connector als het paneel voordat u koopt.Meerdere-MTP/MPO-adapterszijn beschikbaar om de kous te vereenvoudigen, maar de adapter moet nog steeds overeenkomen met de connector die u daadwerkelijk gebruikt.
Singlemode versus multimode
MPO-adapters zijn er voor beide. Singlemode (OS2) is geschikt voor een groter bereik en kleinere verliesbudgetten, terwijl multimode (OM3, OM4, OM5) de korte-hoge- verbindingen in het datacenter domineert. Het vezeltype bepaalt de glans en prestatiegraad van de connector, en vaak ook de kleur van de behuizing. Als u nog steeds besluit welke u wilt inzetten, vindt u ons overzicht vansinglemode versus multimode glasvezellegt de afwegingen- uit.
Kleurcode en behuizing
Kleur is een nuttige eerste aanwijzing. Aqua signaleert meestal OM3 of OM4, magenta of erika violet signaleert vaak OM4, limoengroen signaleert OM5, en blauw of groen is gebruikelijk voor singlemode. Het is echter een aanwijzing en geen garantie, omdat fabrikanten variëren en de keuze tussen UPC- versus-APC ook van invloed is op de carrosseriekleur. Lees het gegevensblad voor het vezeltype, de polariteit en de kwaliteit in plaats van alleen op de kleur van de behuizing te kopen. Als uw kleurbeslissing echt van het glas afhangt, is deOM1 tot OM5 multimode-familielegt uit hoe de cijfers betrekking hebben op toepassingen.
Geflensd versus flensloos
Dit is meer een panel-fit-beslissing dan een prestatiebeslissing.
| Aspect | Geflensd | Flensloos |
|---|---|---|
| Montage | Schroef-bevestigd aan een metalen paneel | Klik-in de clip, zonder gereedschap- |
| Beste wanneer | Vaste ODF- of patchpanelen, zwaardere handling, frequente re-patches | Modulaire panelen en cassettes met hoge dichtheid-, snelle montage |
| Inruil- | Sterkere grip, langzamer te monteren | Snel te monteren, retentie is afhankelijk van de paneeluitsparing |
Als de adapter in een vast metalen frame zit dat vaak wordt gehanteerd, is een flens de veiligere keuze. Als u een compact modulair paneel inpakt en montage zonder gereedschap- wilt, wint flensloos meestal.
Waar worden MPO-adapters gebruikt?
In plaats van applicaties op te sommen, helpt het om naar het verbindingspunt en de selectienotitie voor elk te kijken.
Datacentra.MPO-adapters zitten in patchpanelen, op de achterkant van cassettes en op de -naar- kofferbakverbindingen. Een typisch pad heeft een hoge-tellingMPO-trunk- of patchkabelop een paneel en verdeelt het vervolgens via cassettes naar LC-duplexpoorten. De selectieopmerking: pas het polariteitstype en de sleuteloriëntatie van de cassette aan, anders zal de breakout het zenden en ontvangen niet behouden.
Telecom en ODF.In optische distributieframes en centrale-kantoorrouting consolideert MPO veel vezels in compacte panelen. Als u tussen framestijlen kiest, is onze vergelijking vanODF versus patchpaneelcovers waar elk past.
Cassettes en uitbraak.Veel cassettes gebruiken MPO-adapters aan de achterkant en LC aan de voorkant, waardoor één trunk wordt omgezet in duplex-patchingpoorten. Zie voor gemengde implementatiesLC versus MTP/MPO voor hoge dichtheid, en waar een
8-kern SC-naar-MTP/MPO breakoutis logisch.
Migratie op hoge-snelheid.Door van duplex naar parallelle optica te gaan, vereenvoudigt MPO-bekabeling de fysieke laag. 400G-SR8 werkt bijvoorbeeld16 vezels over een MPO-16volgens IEEE 802.3. Als u eerst een stap van 100G zet, onze
100G-bekabelingsgidsloopt door de opties.
Voordelen in één oogopslag
| Voordeel | Wat het in de praktijk betekent |
|---|---|
| Hogere dichtheid | Eén MPO-interface draagt 8 tot 24 vezels, waardoor het aantal koppelingen en adapters in het rack wordt verminderd |
| Schoner beheer | Minder aansluitpunten betekent minder congestie en een betere luchtstroom |
| Snellere installatie | Vooraf-afgesloten trunks en cassettes hoeven niet-polijsten en verbinden ter plaatse te worden uitgevoerd |
| Gemakkelijker upgraden | Een geplande MPO-backbone kan later weer -de thuisbasis zijn voor cassettes, breakouts of directe parallelle optica |
| Hoge-klaar | Een native pasvorm voor 40G, 100G en 400G parallelle transceivers |
Hoe kiest u een MPO-adapter: een raamwerk in 6 stappen?
In plaats van op vorm te kiezen, werk je langs het kanaal in de volgende volgorde:
- Bevestig het linktype.Is het een directe MPO-naar-MPO-link, of een MPO-trunkvoedingscassette die uitbreekt naar LC?
- Bevestig de transceiverinterface.Let op het aantal vezels en de connector, bijvoorbeeld 100G-SR4 bij 8 vezels, of 400G-SR8 bij 16 vezels en vaak APC.
- Bevestig het aantal trunkvezels.MPO-8, 12, 16 of 24; de adapter moet erbij passen.
- Bevestig cassette versus direct.Cassettes stellen de polariteitstoewijzing voor u in. Een directe link duwt de polariteit naar de trunk- en patchkabels, zodat u zelf de verantwoordelijkheid draagt.
- Bevestig sleuteloriëntatie en behuizing.Sleutel-omhoog tot sleutel-omlaag of sleutel-omhoog tot sleutel-omhoog voor uw methode, en geflensd of flensloos voor uw paneel.
- Bevestig het verliesbudget en de netheid.Kies de invoegwaarde-die uw linkbudget nodig heeft, en plan een inspectie en reiniging voordat u gaat paren.
Als u met de stappen 1 tot en met 5 meer dan één voorraadvoorraad overhoudt, kan een multi-formaatadapter het schap vereenvoudigen, maar pas nadat deze stappen daadwerkelijk zijn afgehandeld.
Voorbeeld: een adapter kiezen voor een datacenter-patchpaneel
Stel dat u een 24-glasvezel OM4 MPO-trunk op een 1U-paneel plaatst en deze uitbreidt naar LC-duplex voor 100G-SR4-switches. De trunkconnectoren zijn vrouwelijk en de MPO-cassetteconnectoren zijn mannelijk, dus een standaard MPO-adapter past ze zonder genderconflict. Je hebt gestandaardiseerd op methode B, dus de cassettes en kofferbak zijn van het type B en de connectoren voldoen aan sleutel-tot en met sleutel-omhoog; de adapter moet eenvoudigweg die richting en het vezel-tellingsformaat dat de cassette gebruikt ondersteunen. U kiest voor flensloze adapters omdat het paneel een compact-ontwerp heeft, aqua-behuizing omdat de vezel OM4 is, en een laag verlies omdat het kanaal al budget besteedt aan twee cassettegenoten. Voordat u gaat patchen, inspecteert u elke ferrule. Niets van dit alles is exotisch, maar sla de polariteitscontrole over en het hele paneel zendt stilletjes uit naar zenden.
MPO-adapterspecificatiechecklist voor offerteaanvraag
Wanneer u een offerteaanvraag verzendt, geeft u de leverancier deze gegevens door, zodat het juiste onderdeel de eerste keer wordt verzonden:
- Vezelaantal: 8F, 12F, 16F of 24F
- Vezeltype: singlemode (OS2) of multimode (OM3, OM4, OM5)
- Polariteitstype: A, B of C
- Sleuteloriëntatie: sleutel-omhoog naar sleutel-omlaag, of sleutel-omhoog naar sleutel-omhoog
- Geslacht van connector gebruikt in de link
- Behuizing: geflensd of flensloos
- Kleur en behuizingsmateriaal
- Bedrijfstemperatuurbereik
- Invoeging-verliescijfer of link-budgetdoel
- Compatibiliteit met stofkappen en adapterplaat of paneeluitsparing
- Naleving zoals RoHS, plus een testrapport
Een kort kabeldiagram naast deze lijst verwijdert het grootste deel van het heen- en weer-en-.
Inspecteer en maak schoon voordat u gaat paren
Een MPO-ferrule verpakt veel eindvlakken in één oppervlak, zodat een enkel stipje meer dan één kanaal kan beschadigen. Bij ferrules met 16 en 24 vezels maakt de hoogtevariatie tussen de vezels een uniforme reiniging moeilijker. Daarom is de regel: inspecteren, reinigen en dan nog eens inspecteren. Verontreiniging komt tot uiting in de vorm van een groter invoegverlies, een hogere reflectie en intermitterende verbindingen die langzaam te traceren zijn in een dicht paneel. Gebruik de juiste MPO-inspectie- en reinigingshulpmiddelen en volg de regelsmaak een einde aan de-praktijk voor gezichtsinspectievóór elke partner. Onze aantekeningen over
omgaan met MPO-jumpersbestrijk de verzorging van dag- tot-dag die de eindvlakken in de eerste plaats schoon houdt.
Veelgemaakte fouten en wat ze kosten
- Het negeren van polariteit.De onderdelen passen, maar zenden komt terecht op zenden. De link is donker en je verliest tijd bij het traceren van een verbinding die er fysiek correct uitziet.
- MPO en MTP behandelen als identiek in kwaliteit.Beide paren, maar verlies en duurzaamheid verschillen. Ervan uitgaande dat pariteit stilletjes een krap linkbudget kan opblazen.
- Alleen op kleur kopen.Aqua bevestigt geen kwaliteit, polariteit of polijstmiddel. Het gegevensblad wel.
- Geslacht vergeten.Twee vastgezette of twee niet-vastgezette connectoren kunnen niet worden uitgelijnd, en als u ze forceert, kunnen er krassen op de eindvlakken ontstaan.
- Geen upgradeplan.Een adapter en trunk die alleen voor vandaag zijn gekozen, kunnen later misschien niet goed overstappen naar 400G of 800G.
Veelgestelde vragen over MPO-adapters
Vraag: Wat doet een MPO-adapter eigenlijk?
A: Het koppelt twee MPO-connectoren en houdt ze op één lijn, zodat een hele rij vezels tegelijk via één compacte interface past.
Vraag: Is de adapter hetzelfde als de connector?
A: Nee. De connector is aan de kabel bevestigd en de adapter is het koppeldeel in het paneel waarmee twee connectoren kunnen worden gekoppeld.
Vraag: Moet ik Type A of Type B gebruiken?
A: Het hangt af van het hele kanaal. Type B is gebruikelijk voor directe parallelle optica omdat dezelfde patchkabels aan beide uiteinden werken. Type A is gebruikelijk bij gestructureerde bekabeling op cassette-basis. Beslis één keer en houd het consequent van begin tot eind.
Vraag: Kan één adapter zowel MPO-12 als MPO-24 bedienen?
A: Nee. De breedte en sleutel van de ferrule verschillen, dus de adapteropening is telling-specifiek. Sommige adapters worden in verschillende versies aangeboden, maar elke versie komt nog steeds overeen met één formaat.
Vraag: Hoe lees ik sleutel-omhoog of sleutel-omlaag uit een specificatie of foto?
A: Zoek het sleutellipje op de connectorbehuizing. Of twee gekoppelde connectoren omhoog-naar-naar beneden of omhoog-naar-naar boven gaan, vertelt u een rechte versus omgekeerde mapping, die rechtstreeks verband houdt met het polariteitstype.
Vraag: Zijn singlemode- en multimode-adapters gewoon verschillende kleuren?
A: Nee. Het vezeltype heeft invloed op de glans, kwaliteit en toleranties, niet alleen op de kleur. Bevestig de volledige specificatie.
Vraag: Welke MPO-adapter heb ik nodig voor 400G of 800G?
A: Deze parallelle optica gebruiken een 16-vezel MPO-16, vaak met APC. Zorg ervoor dat de adapter overeenkomt met die telling en sleutel.
Vraag: Hoe weet ik of de adapter van een leverancier goed is?
A: Vraag naar het vezeltype, de polariteit, het geslacht, de behuizing, de mate van invoeging-verlies en een testrapport. Controleer vervolgens of deze past en voldoet aan uw linkbudget.
Vraag: Wat moet ik naast de adapters bestellen?
A: Meestal trunk- en patchkabels, cassettes, een adapterplaat of -paneel en stofkappen, allemaal afgestemd op dezelfde polariteit en hetzelfde sleutelschema.
Conclusie
Een MPO-adapter is een klein onderdeel met een buitensporige taak: twee multi-glasvezelconnectoren op één lijn houden, zodat de link de eerste keer werkt. Zorg ervoor dat het aantal vezels, de polariteit, het geslacht, het vezeltype en de behuizing goed zijn, en bevestig ze aan de hand van de interface- en polariteitsnormen in plaats van te kopen op uiterlijk. Als u een MPO/MTP-project onderzoekt, stuur uw leverancier dan vooraf het aantal vezels, het polariteitstype, de sleuteloriëntatie, de behuizingsstijl en een bekabelingsschema. Dat is de snelste weg naar rechtsMPO-adapteren de bijpassende kabelassemblages voor uw netwerk.
