De beslissing in één minuut
Voor de meeste standaard ODF's, afsluitdozen en splitsingen met een laag-tot-gemiddeld-aantal enkele- vezels,250um versus 900um vezelvlechtbeslissing moet beginnen met 900 µm. Het is gemakkelijker te hanteren rond het connector- en routeringsgebied. Wanneer las-cassettedichtheid, massa-fusie-indeling of beperkte routeringsruimte de beperkende factor worden, is 250 µm meestal het betere uitgangspunt.
Bufferdiameter is een mechanische constructiekeuze, geen optische kwaliteit. Een varkensstaart van 900 µm produceert niet inherent een lager lasverlies dan een varkensstaart van 250 µm, en een vezel van 250 µm is optisch niet inferieur omdat deze dunner is.
Dat verandert de technische vraag. In plaats van te vragen welke diameter beter presteert, kunt u zich afvragen welke vezelpresentatie bij de tray past, de workflow, de lasmethode en de mechanische bescherming die beschikbaar is in de installatie.

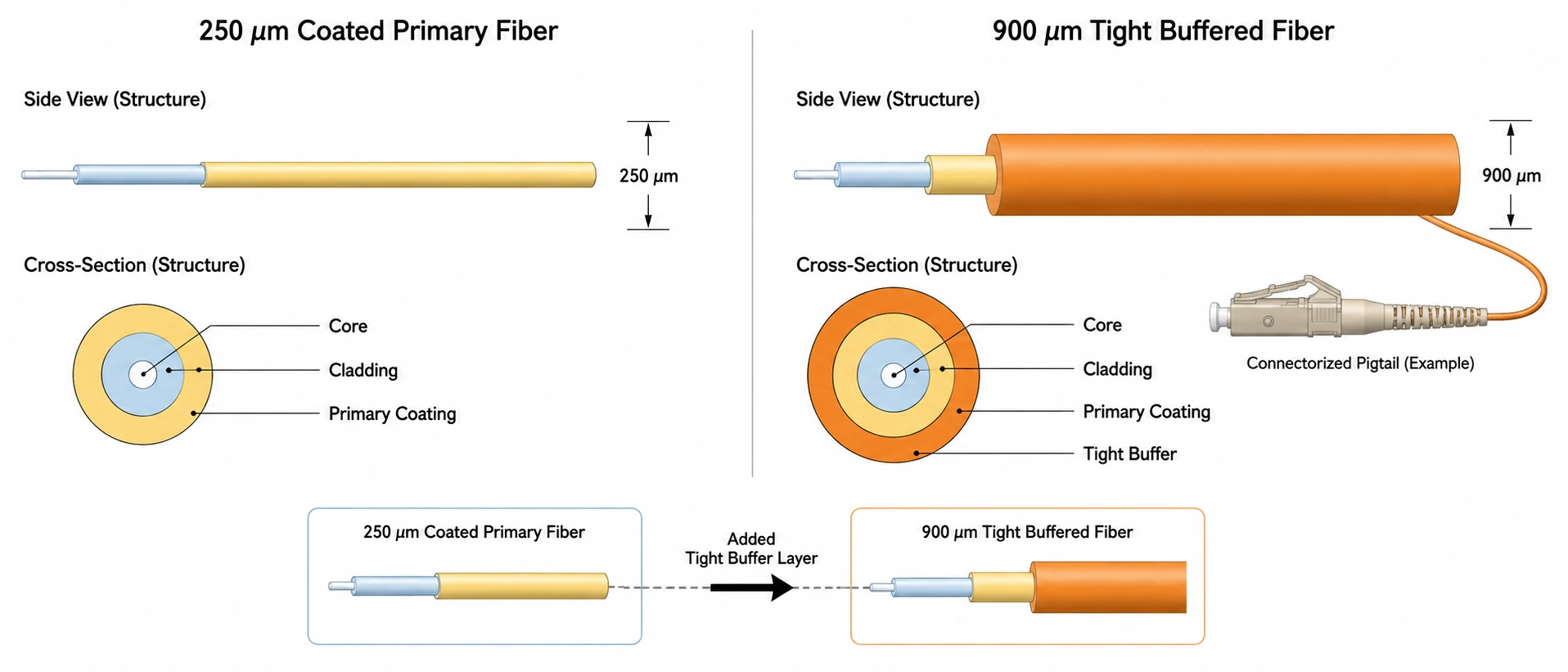

Wat 250 µm en 900 µm eigenlijk meten
Een typische telecom-single--glasvezel kan als volgt worden vereenvoudigd:
~9 µm kern → 125 µm bekleding → ~250 µm primaire coating → optionele ~900 µm buffer
De afmeting van 250 µm verwijst normaal gesproken naar de gecoate optische vezel. Een constructie van 900 µm voegt nog een beschermende laag rond die gecoate vezel toe. De onderliggende optische vezel kan nog steeds van hetzelfde vezeltype zijn.
Dit is de reden waarom de gebruikelijke zoekterm250um losse buis versus 900um strakke bufferkwalificatie nodig. Een gecoate vezel van 250 µm wordt vaak aangetroffen in losse-buiskabels, terwijl 900 µm strakke-gebufferde vezel gebruikelijk is in eindmontages binnenshuis. Diameter alleen bepaalt echter niet de volledige kabelconstructie.
Pigtail-constructie van 250 µm versus 900 µm in één oogopslag
| Technische factor | Pigtail van 250 µm vezels | Pigtail van 900 µm vezels |
|---|---|---|
| Optisch glas | Kan hetzelfde SM/MM-vezeltype gebruiken | Kan hetzelfde SM/MM-vezeltype gebruiken |
| Diameter van de bekleding | Typisch 125 µm | Typisch 125 µm |
| Uiterlijke presentatie | Primaire gecoate vezels | Extra buffer rond gecoate vezels |
| Behandeling | Delicaater | Individueel makkelijker te hanteren |
| Mechanische bescherming | Is zwaarder afhankelijk van de lade/behuizing | Betere bescherming tijdens het routeren en voorbereiden |
| Ladedichtheid | Hoger | Lager |
| Werkstroom strippen | Minder materiaal om te verwijderen | Hangt sterk af van de bufferconstructie |
| Cassette met hoog vezelgehalte- | Vaak voordelig | Kan onnodig routeringsvolume verbruiken |
| Massafusie/lintworkflow | Beter afgestemd op veel compacte architecturen | Meestal minder aantrekkelijk |
| Standaard ODF-beëindiging | Bruikbaar, maar de bescherming moet worden ingebouwd | Meestal de praktische standaard |
Het ruwe geometrische verschil is groter dan de diameters aanvankelijk suggereren. Als twee cirkelvormige constructies alleen op diameter worden vergeleken, worden hun dwarsdoorsnedeoppervlakken geschaald met het kwadraat van de diameter:
(900 / 250)² ≈ 12.96
Dat betekent niet dat een tray precies 13 keer zoveel vezels van 250 µm kan bevatten. Lashulzen, buigvereisten, slappe lussen, houders en vezelkruisingen verbruiken ook ruimte. De berekening verklaart waarom het vervangen van veel freessecties van 250 µm door secties van 900 µm veel meer invloed kan hebben op een tray met een hoog-aantal dan alleen de diametercijfers suggereren.
Buffergrootte bepaalt niet uw optische prestaties
De bufferdiameter bepaalt het invoegverlies niet. Tijdens het fusielassen is het relevante optische grensvlak de geprepareerde glasvezel. De coating of buffer wordt uit het lasgebied verwijderd voordat de gespleten vezels worden uitgelijnd en versmolten.
De Fiber Optic Association beschrijft single{0}}fusiemodus-splitsingsverlies als typisch0,1 dB of minder. Hogere verliezen kunnen wijzen op problemen zoals vervuiling of een onvolmaakte verbinding. Dat blijft een probleem met de kwaliteit van de verbinding-, en geen bewijs dat een buffer van 900 µm licht beter doorlaat dan een coating van 250 µm. (Vereniging voor glasvezel)
Accepteer "900 µm voor minder verlies" niet als een betekenisvolle offerteaanvraagspecificatie.
Controleer in plaats daarvan of de optische vezels die worden samengevoegd compatibel zijn. Het vezeltype en, waar relevant, de modusveldkarakteristieken- zijn veel belangrijker dan de buitenste bufferdiameter. De bredere voorbereidingscontext wordt behandeld in onzeGids voor beëindigingsmethoden voor glasvezelkabels.

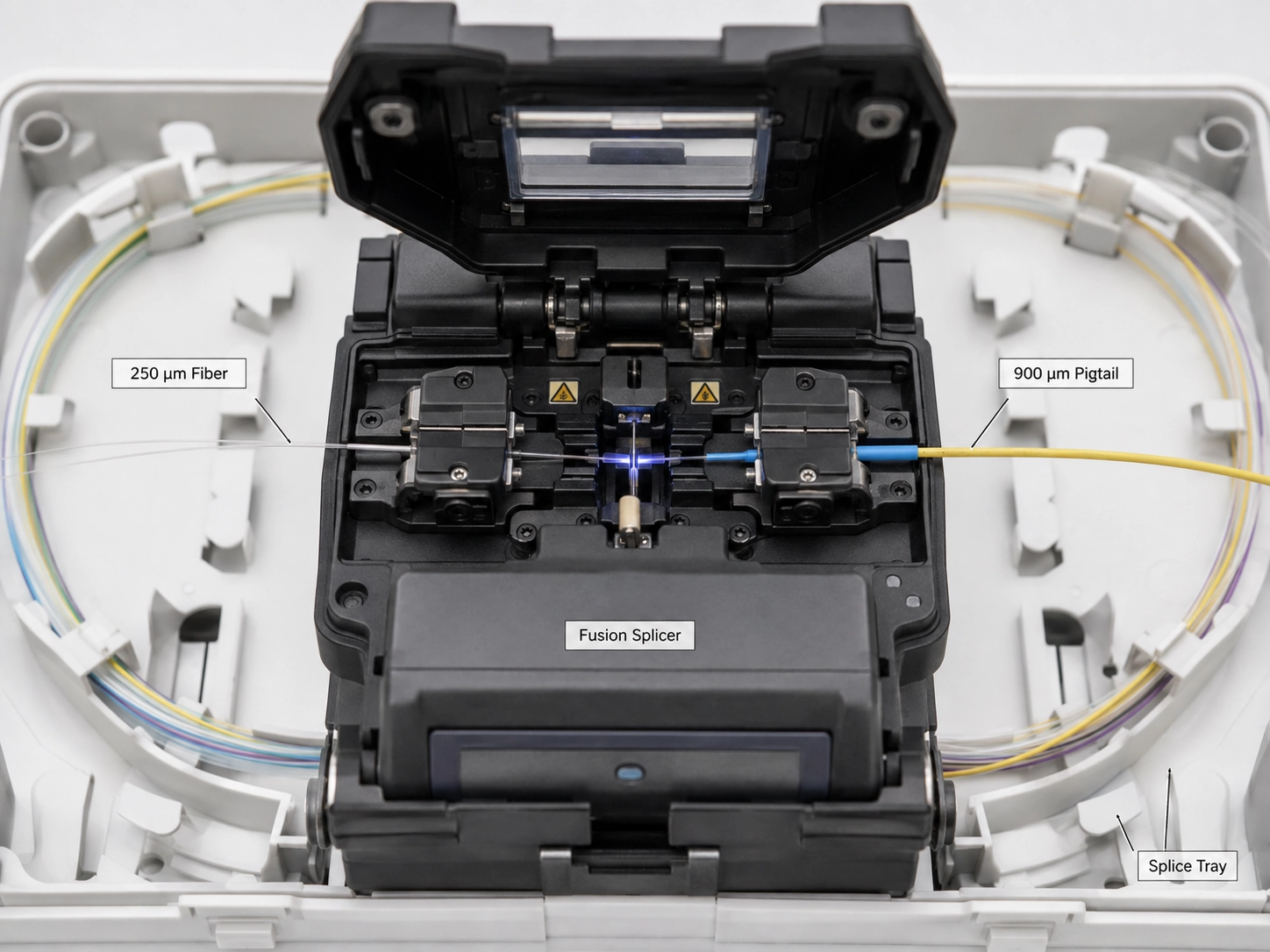

Kunt u 250 µm glasvezel fusioneren tot een pigtail van 900 µm?
Ja. A250um-vezel tot 900um-vlechtovergang is een normale architectuur wanneer de onderliggende optische vezels compatibel zijn.
De smeltlasmachine las geen "250 µm materiaal" naar "900 µm materiaal". Beide beschermingsconstructies worden uit het lasgebied gestript. Het glas wordt gereinigd en gespleten, de voorbereide vezels worden uitgelijnd en versmolten, en de voltooide las wordt beschermd voordat deze in de lade wordt opgeslagen.
FOA illustreert dit rechtstreeks met een 24-vezel buiten-fabriekskabel waarin 250 µm vezels worden gesplitst in kleurgecodeerde 900 µm pigtails voor aansluiting. (Vereniging voor glasvezel)
De echte voorwaarde is optische compatibiliteit. Als twee vezels verschillende modusveld- of terugverstrooiingskarakteristieken hebben, kan een OTDR verschillende schijnbare splitsingsverliezen vertonen, afhankelijk van de testrichting. Bidirectionele metingen helpen die situatie correct te karakteriseren. (Vereniging voor glasvezel)
Een aanbestedingsspecificatie mag daarom een architectuur van 250 µm- tot 900 µm niet afwijzen louter omdat de buitendiameters verschillen.
Wanneer een vezel-pigtail van 900 µm de betere technische keuze is
A Pigtail van 900um-vezels voor fusiesplitsingis het praktische startpunt in een normale ODF- of einddoos wanneer er routeringsruimte beschikbaar is en technici individueel met vezels omgaan.
Standaard ODF- en telecombeëindiging
Voor LC-afsluiting in een ODF biedt een pigtail van 900 µm doorgaans een nuttiger individuele-vezelbescherming dan een presentatie van 250 µm, wanneer de lade voldoende routeringsruimte heeft. Dit is de praktische toepassing achter eenLC-vezelvlecht voor ODFspecificatie, in plaats van eenvoudigweg 900 µm te kiezen omdat dit dikker is.
Er is een belangrijke grens. Een buffer van 900 µm is niet gelijk aan een patchsnoer van 2,0 of 3,0 mm. Als vezels de beschermde bak verlaten en herhaaldelijk worden getrokken, vastgebonden, verplaatst of blootgesteld aan het hanteren van apparatuur, is een op de juiste manier omhuld of anderszins beschermd touwwerk de veiligere specificatie.
Laag-aantal afsluitdozen
Bij bescheiden vezelaantallen is het besparen van routeringsvolume meestal niet de dominante beperking. Als de tray al een beschermd routeringspad biedt, maakt 900 µm de installatie en latere identificatie doorgaans eenvoudiger.
Deze standaard werkt niet meer wanneer de extra buffer vezelovergangen, gecomprimeerde slappe opslag of interferentie met de ladeafdekking veroorzaakt. Op dat moment is de behuizingsgeometrie de bepalende variabele geworden.
Wanneer pigtails van 250 µm zinvoller zijn
A Vezelstaart van 250umwordt de sterkere keuze wanneer de routeringsdichtheid de beperking is en de behuizing zelf de vereiste mechanische bescherming biedt.

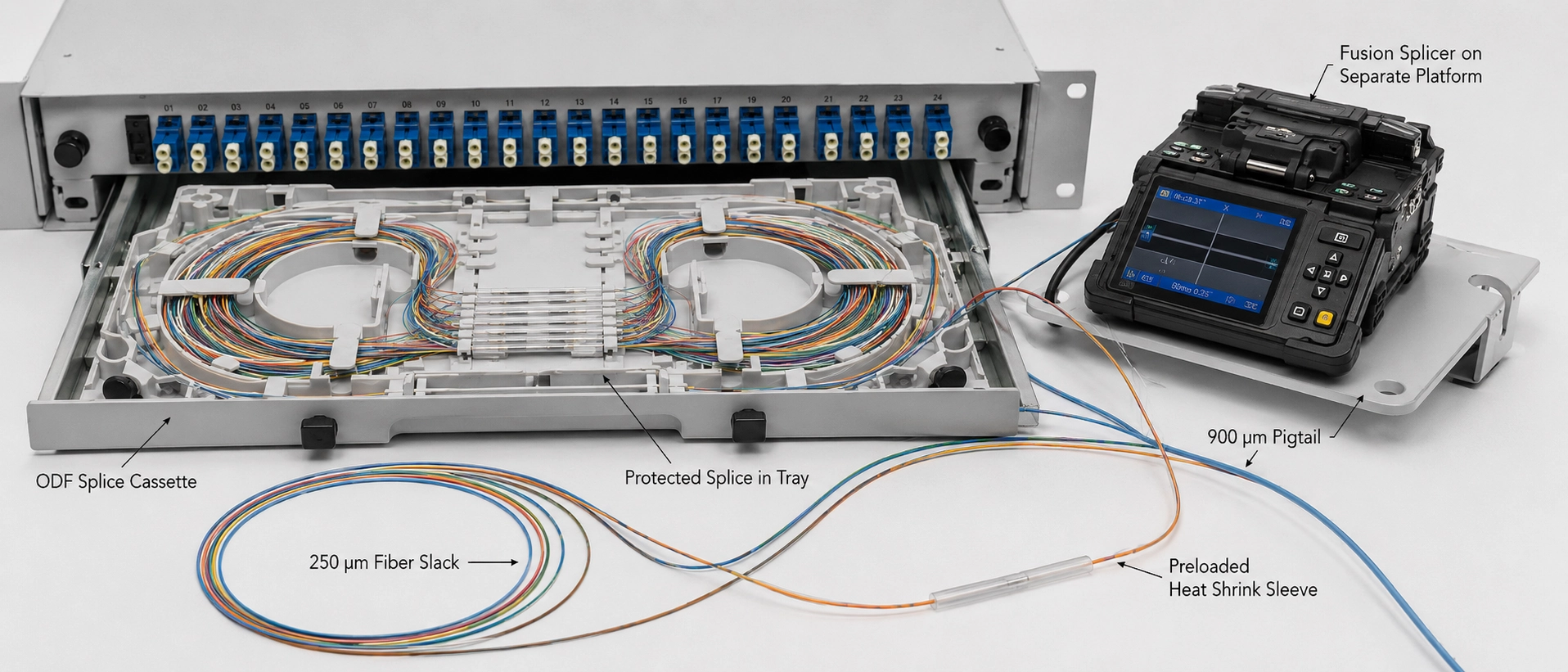

Lascassettes met hoge-dichtheid
In een beschermdvezelvlecht voor lascassetteDoor het ontwerp vermindert de kabelgeleiding van 250 µm het volume dat wordt ingenomen door individuele vezels en blijft er meer ruimte over rond lashouders en slappe-opslagpaden.
Dit is waar de geometrische vergelijking van 12,96× nuttig wordt. Het voorspelt geen cassettecapaciteit. Het verklaart waarom een diameterverschil van 650 µm belangrijk wordt als dit over veel individuele freessecties wordt herhaald.
De voorwaarde is mechanische bescherming. Een gecoate vezel van 250 µm moet binnen een gecontroleerd vezelmanagementpad blijven. Het verplaatsen van onbeschermde vezels van 250 µm buiten de cassette verruilt slechts een dichtheidsprobleem voor een mechanisch-risicoprobleem.
Lint- en massa-fusion-architectuur
Massa-fusiesystemen zijn ontworpen om meerdere vezels samen door de workflow te bewegen. Individuele buffers van 900 µm kunnen dat dichtheidsvoordeel tegenwerken.
Ons standpunt is specifieker dan de gebruikelijke regel ‘900 µm binnen, 250 µm buiten’:kies de presentatie die wordt gebruikt door de splitsingsarchitectuur, niet de gebouwgrens.
De beste montage kan beide maten gebruiken
A 250um versus 900um vezelvlechtVoor de montage is niet dezelfde beschermingsdiameter nodig van de connector tot de verbinding. Dit is het midden-content exact-anker van het artikel, maar het beschrijft ook een belangrijke fysieke ontwerpoptie.
Een hybride cassette kan 900 µm gebufferde glasvezel vanaf het connector- of adapterpaneel door het gebied leiden waar technici met individuele pigtails omgaan en vervolgens op een gedefinieerd beschermd punt in de cassette overgaan naar 250 µm gecoate vezels voor het splitsings- en slappe -opslaggebied. Het las-zijgedeelte krijgt een hogere routeringsdichtheid zonder dat het connector-zijgedeelte wordt gedwongen de bescherming tegen hantering op te geven.
Dit is handig wanneer er wordt gevraagd om één dekendiameterspecificatie om twee verschillende mechanische vereisten op te lossen. De eindzijde heeft bescherming tegen hantering nodig, terwijl de laszijde mogelijk een routeringsdichtheid nodig heeft.
Bij inkoop dus "250 of 900 µm?" is soms onvolledig. De tekening moet aangeven waar elke vezelpresentatie begint en eindigt en of de overgang beschermd blijft door de cassette.
De installatieproblemen die gewoonlijk optreden na aanschaf
Een technisch compatibele vezelspecificatie kan nog steeds voor onnodig veldwerk zorgen als het stripgedrag, de lasbescherming en de geometrie van de tray pas worden gecontroleerd nadat het materiaal arriveert.
Stripbaarheid maakt deel uit van de specificatie
Twee vezels die als 900 µm worden verkocht, kunnen zich tijdens de bereiding anders gedragen, omdat de nominale buitendiameter u niet vertelt hoe sterk de buffer aan de onderliggende gecoate vezel is gebonden.
Wanneer een stevig vastgehouden buffer niet netjes kan worden verwijderd over de vereiste voorbereidingslengte, mogen technici dit niet compenseren door harder te trekken. Kortere stripsegmenten verminderen de belasting die op blootliggende vezels wordt uitgeoefend. Als de voorbereiding nog steeds inconsistent is, moeten het stripgereedschap en de bufferconstructie worden beoordeeld vóór de productie-installatie.
Voor eenLeverancier van 900um-vezelvlechtenOfferteaanvraag, "900 µm" alleen is daarom onvolledig. Specificeer de vereisten voor de constructie of voorbereiding van de buffer en bevestig dat de beoogde stripmethode daarmee compatibel is.
Lasbeschermers moeten op de ladehouder passen
De fusielasmachine verwerkt geprepareerd glas, maar de lade moet daarna de beschermde las verwerken. De afmetingen van de protector, de hulshouder en het freespad vormen daardoor één mechanisch systeem.
Controleer de afmetingen van de ondersteunde beschermer van de lashouder voordat u de mouwen bestelt. Een beschermer die niet volledig in de houder zit, kan de vezelovergang naar de wand van de bak duwen en een onnodige bocht creëren direct naast de beschermde las.
Dit is nuttiger dan te veronderstellen dat een langere beschermer automatisch veiliger is.
Controleer de lade met de klep gesloten
Een routeringsschema dat past terwijl de cassette open is, is niet noodzakelijkerwijs een voltooide installatie.
Nadat de verbindingen, beschermers en speling zijn opgeborgen, controleert u of het sluiten van de hoes de lussen niet comprimeert, vezels van de houders optilt of een scherpe overgang naast een beschermer creëert. Dit is waar bufferselectie niet langer een catalogusvergelijking is, maar een ontwerpbeslissing- voor de behuizing wordt.
Wat we op een Fiber Pigtail-offerteaanvraag zouden zetten
Voor eenop maat gemaakte fiber pigtail-montageAls u alleen "250 µm" of "900 µm" specificeert, blijven verschillende variabelen onopgelost. Twee offertes kunnen overeenkomen met de nominale diameter, terwijl ze verschillen in vezeltype, stripgedrag, connectorconstructie, identificatie en hoe het samenstel daadwerkelijk in de beoogde tray past.

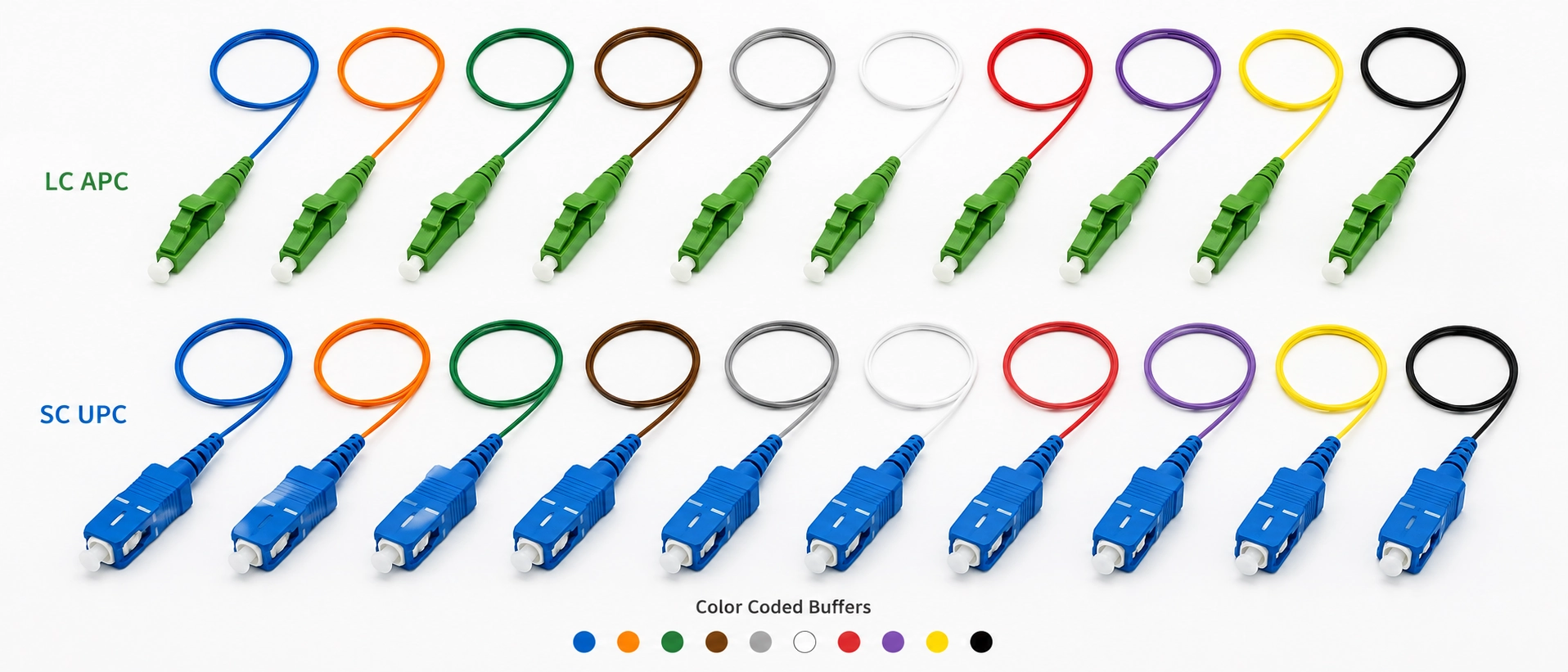

Een productie-offerteaanvraag moet het volgende definiëren:
- Type optische vezel, zoals OS2/G.652.D, G.657.A1/A2, OM3 of OM4.
- Vezelpresentatie: 250 µm gecoate vezel, 900 µm gebufferde vezel, of een gedefinieerde overgang daartussen.
- Connectortype, zoals LC, SC of FC.
- Polijsttype, UPC of APC indien van toepassing.
- Vezeltelling en identificatie/kleurvolgorde. Wanneer de identificatie moet overeenkomen met de kabelinstallatie, definieer de conventie dan expliciet. Onsglasvezel kleurcodegidsbedekt deze laag.
- Pigtaillengte en vereiste tolerantie.
- Optische acceptatiecriteria voor de voltooide connectorassemblage.
- Installatieomgeving en behuizingstype, zoals ODF, lascassette, FTTH-aansluitdoos of een externe- fabriekssluitingsinterface.
Deze velden voorkomen onduidelijkheid over de specificaties, maar ze kunnen nog steeds niet bewijzen dat de assemblage fysiek door een bepaalde behuizing zal worden geleid.
Voor eenglasvezel pigtail voor telecominstallatieDoor de ladetekening of een duidelijke routingfoto aan de offerteaanvraag toe te voegen, krijgt de leverancier informatie die een tekstspecificatie niet kan bieden: uitgangsrichting van de connector, bufferovergangslocatie, hoes-houdergeometrie en het beschikbare pad voor het opslaan van speling.
Kies op basis van implementatiearchitectuur, niet op gewoonte
| Implementatie situatie | Start keuze | Technische reden |
|---|---|---|
| 250 µm OSP-trunk in een normale ODF | Pigtail van 900 µm | Gemakkelijkere individuele bediening; Een splitsing van 250 µm- tot 900 µm is normaal |
| FTTH-box met laag-aantal en voldoende routeringsruimte | Meestal 900 µm | Maximale dichtheid is zelden de controlerende beperking |
| Compacte cassette met hoge-dichtheid | Evalueer eerst 250 µm | Vermindert het routeringsvolume binnen beschermde ruimte |
| Lint- of massa-fusie-indeling | 250 µm/lint-architectuur | Behoudt het dichtheidsvoordeel van de lasmethode |
| Vezels worden herhaaldelijk behandeld buiten een beschermde lade | Geen van beide zou de standaard moeten zijn | Gebruik passend ommanteld of mechanisch beschermd touwwerk |
Het nuttigste signaal dat de standaardwaarde van 900 µm is verbroken, is niet een willekeurige drempelwaarde voor het aantal vezels. Het is een routeringsconflict. Als de geplande secties van 900 µm voorkomen dat de vereiste speling, plaatsing van de beschermer of ruimte voor de afdekking naast elkaar in de lade bestaan, evalueer dan de architectuur van 250 µm.
Voordat een hoge-telling wordt vrijgegeven250um versus 900um vezelvlechtspecificatie, vergelijk deze met de echte ladetekening. De connectoruitgang, de positie van de mof-houder, de bufferovergang en de opgeslagen speling moeten gelijktijdig werken nadat het deksel is gesloten.
Als de installatie daadwerkelijk ommanteld touwwerk vereist in plaats van kabelgeleiding, FB-LINK'sglasvezel patchkabelconfiguratiesbetrekking hebben op de relevante connector-, glasvezel- en beveiligingsopties.
Veelgestelde vragen
Wat is het belangrijkste verschil tussen een pigtail van 250 µm en 900 µm vezels?
Een pigtail van 900 µm voegt een beschermende buffer toe rond de ongeveer 250 µm gecoate vezel, dus de praktische verschillen zijn hantering, mechanische bescherming, strippen en traydichtheid in plaats van optische prestaties.
Kan ik 250 µm vezels lassen aan een 900 µm pigtail?
Ja. Als de onderliggende optische vezels compatibel zijn, worden de beschermende lagen van het lasgebied verwijderd voordat de voorbereide glasvezels worden versmolten.
Heeft een pigtail van 900 µm een lager inbrengverlies?
Nee. De bufferdiameter zelf vermindert het invoegverlies niet; De optische prestaties zijn afhankelijk van de vezelcompatibiliteit, de laskwaliteit, de connectorkwaliteit en de rest van het optische pad.
Welke buffergrootte is beter voor een lascassette met hoge{0}}dichtheid?
Een draadantenne van 250 µm is doorgaans het betere uitgangspunt wanneer beschermde routeringsruimte de voornaamste beperking is, terwijl 900 µm praktisch is als er meer zaken moeten worden afgehandeld en er voldoende laderuimte beschikbaar is.
Welke buffergrootte moet ik gebruiken in een standaard ODF?
Een pigtail van 900 µm is doorgaans de praktische standaard voor een standaard ODF met voldoende routeringsruimte en individuele smeltlasverbindingen.
Voordat u de Pigtail-specificatie bevriest
De buffergrootte moet worden bepaald voordat de pigtail een vast-regelitem voor inkooporders wordt. Tegen die tijd hebben de tray, de hoeshouder, de stripworkflow en het routeringspad wellicht al bepaald welke presentatie praktisch is.
Voor een werkelijke250um versus 900um vezelvlechtproject, geef FB-LINK de connector en poets de optische vezelspecificatie, de vereiste vezelpresentatie, het aantal vezels, de pigtail-lengte en de tekening van de lade of behuizing. Met deze gegevens kan de voorgestelde constructie worden beoordeeld aan de hand van de vereisten voor de splitsings--zijde en beëindiging-zijde voordat de specificatie wordt bevroren.
Als project-specifieke pigtail-testdocumentatie, stripgedrag of assemblagetoleranties vereist zijn, vermeld deze dan expliciet in de offerteaanvraag en vraag om bevestiging met betrekking tot de exacte voorgestelde pigtail-constructie. Ga er niet vanuit dat een testclaim die voor een ander vezelsamenstel is gepubliceerd, automatisch van toepassing is op de aangekochte pigtail.
