Vezel-pigtail-testen na het splitsen: wat daadwerkelijk de acceptatie doorstaat

Wanneer een verbinding er goed uitziet en stroomafwaarts nog steeds faalt

Het is een patroon dat we vaak genoeg zien in acceptatiepapieren: een verbinding die 71,794 dB/km meet bij 1310 nm, ruim buiten de doorlaatdrempel, ook al leken de afzonderlijke splitsingsgebeurtenissen langs de route op papier onopvallend. Het ergste geregistreerde verlies bij een enkele splitsing was 0,342 dB, wat op zichzelf lang niet catastrofaal was. De verbinding mislukte hoe dan ook, omdat acceptatie niet per splitsing wordt bepaald. Er wordt bepaald hoe het eind-tot-eindbudget eruit ziet zodra alle gebeurtenissen zijn opgeteld, en dat zijn een aantal OTDR-traceringen alleen die je niet opleveren.



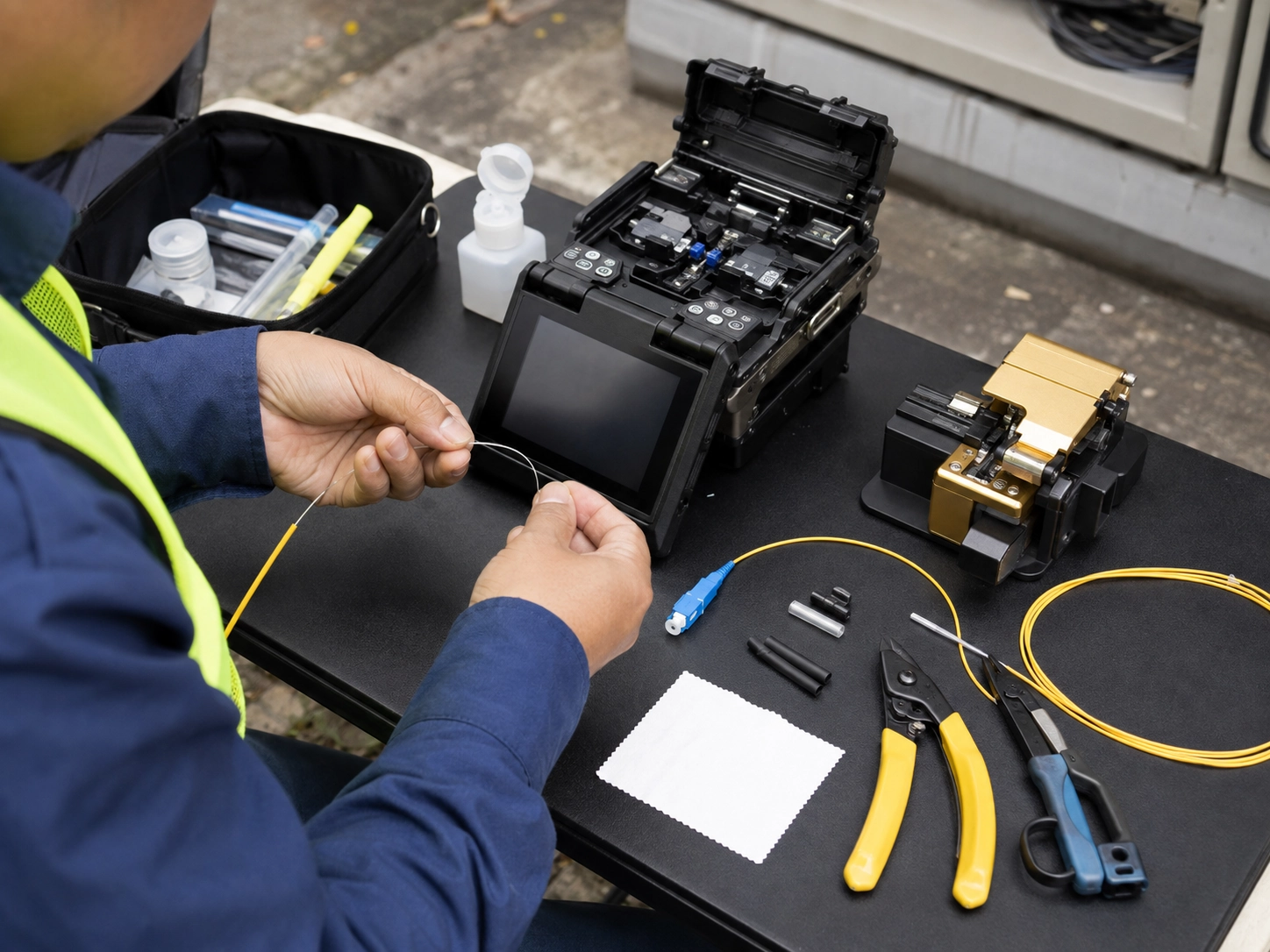

Dit is precies waar het testen van de fiber pigtail na het splitsen gewoonlijk mislukt: teams controleren of elke fusieverbinding er volgens de schatting van de lasser schoon uitziet, slaan een formele meting van het invoegverlies over en gaan ervan uit dat de verbinding gereed is. Deze exacte vraag komt in het veld zo vaak naar voren dat het de moeite waard is om duidelijk te stellen: het is meestal niet de laskwaliteit die faalt, het is de afwezigheid van een meting die het cumulatieve verlies eerder zou hebben opgevangen dan de klant dat deed.

De twee instrumenten worden voortdurend op één hoop gegooid, en dat is de oorzaak van de meeste verwarring in het veld. Een Optical Loss Test Set (OLTS) injecteert licht van een referentiebron aan het ene uiteinde en leest dit af met een vermogensmeter aan het andere uiteinde, waardoor u een enkel -tot- invoegverliesgetal krijgt voor de hele link. Een OTDR doet iets anders: hij stuurt een puls door de vezel en leest het terugverstrooide licht, waardoor een spoor wordt opgebouwd dat laat zien waar elke gebeurtenis (splitsing, connector, buiging, breuk) zich over de lengte bevindt, en hoeveel verlies elke gebeurtenis ongeveer bijdraagt.

Dat onderscheid bepaalt waar elk hulpmiddel eigenlijk goed voor is. OLTS vertelt u of de voltooide koppeling als geheel voldoet aan het verliesbudget. Het is een pass/fail-meting. OTDR vertelt u waar een probleem zit en door welke gebeurtenis dit is veroorzaakt. Het is een diagnostische kaart, geen certificeringsresultaat. Het verwarren van deze twee is de reden waarom sommige technici een schoon-uitziend OTDR-spoor beschouwen als bewijs dat de pigtail-splitsingstest is voltooid, terwijl de standaardlichamen een veel scherpere lijn trokken (Vereniging voor glasvezel).

Voor lezers die zich bezighouden met de bredere basisbeginselen van het testen van pigtails in plaats van de specifieke workflow voor splitsing-: onze algemene gids voor het testen van een pigtail voor glasvezel gaat dieper in op visuele inspectie en testen op retourverlies dan in dit artikel.

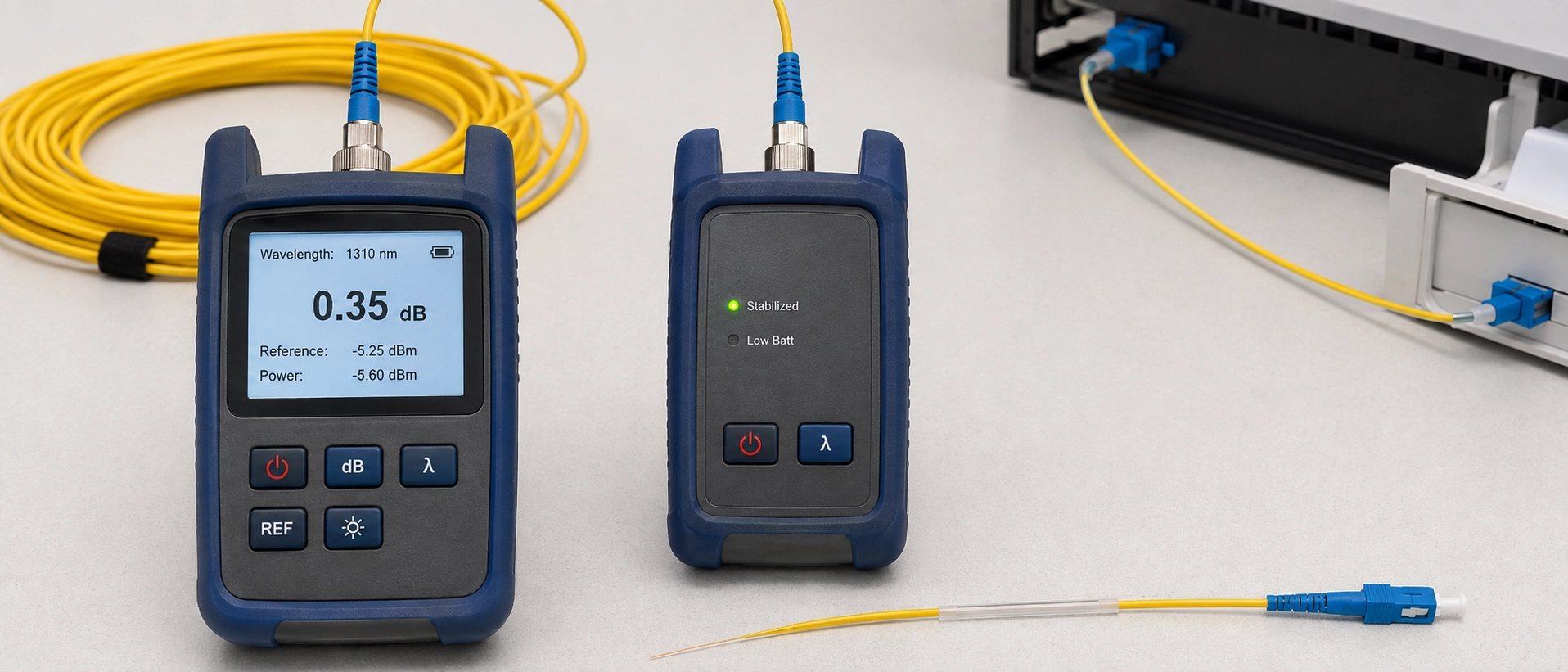

TIA-568.3-D splitst het testen van vezels op in twee lagen, en de splitsing is niet cosmetisch. Niveau 1 is het testen van OLTS-insertieverlies en is de verplichte certificeringseis voor elke link. Niveau 2 is OTDR-testen en is geclassificeerd als optioneel: aanbevolen voor documentatie en probleemoplossing, maar op zichzelf niet geaccepteerd als bewijs dat een link is gecertificeerd.

Dat is het punt om te onthouden: een OTDR-trace, hoe schoon ook, voldoet niet aan acceptatietests volgens de standaard. Sommige projectspecificaties worden nog steeds geschreven alsof dat zo is, vooral bij PON-implementaties waarbij een handvol leveranciers bidirectionele OTDR-resultaten als voldoende bewijs accepteert, maar dat is een beperkte uitzondering en niet de algemene regel. Buiten PON moet u er niet op rekenen: de meeste toezichthoudende technici en klanten tekenen niet voor OTDR-only-certificering, ongeacht wat de marketingpagina van een leverancier impliceert. Sommige leveranciers van test-apparatuur die TIA-568.3-D-certificeringswerk leveren, hebben gezegd dat deze mogelijkheid, waarbij OTDR dichter bij de Tier 1-status wordt gebracht, ter discussie staat op het niveau van de standaardcommissie, hoewel niets aan de discussie voorbij is gegaan. Tier 1 OLTS-testen blijven het enige testformaat dat vandaag de dag als verplicht in de standaard is opgenomen.

Als u de verkeerde volgorde gebruikt bij een vezel-pigtail-insertieverliestest na fusiesplitsing, zal de meting die u doet niet betekenen wat u denkt dat het betekent. Verwijs eerst de lichtbron en de vermogensmeter samen, met behulp van een bekend-goed referentiesnoer, zodat de basislijn van "0 dB" de testset weerspiegelt en niet een ongekalibreerde jumper. Bij de meeste single-acceptatietests wordt de 1-jumper-referentiemethode gebruikt; de 3-jumper-methode leest een iets ander verliesgetal voor dezelfde fysieke link, dus kies er één en blijf consistent gedurende het hele project. Het combineren van de twee midden-projecten is een veel voorkomende reden waarom vergelijkingen voor en na verliezen niet meer op één lijn liggen.

Maak vervolgens verbinding via de gesplitste link en voer een meting uit bij elke bedrijfsgolflengte: 1310 nm en 1550 nm voor single-mode, 850 nm en 1300 nm voor multimode, omdat verlies bij een splitsing of bocht golflengte-afhankelijk is, en bij een enkele-golflengtemeting een marginale verbinding volledig kan worden gemist.

Test in beide richtingen waar het project dit toelaat. Een splitsing met een kleine kernmismatch kan een negatief verlies uit de ene richting en meer dan -specificatieverlies uit de andere richting aangeven, dus een test in één- richting behaalt slechts de helft van dat beeld. Noteer beide metingen, niet alleen de betere. Sommige projectspecificaties, met name dark fiber-leaseovereenkomsten, vereisen expliciet bidirectionele documentatie met de handtekening van de technicus en het modelnummer van de test-bijgevoegd, en het achteraf aanpassen daarvan is veel meer werk dan het vastleggen ervan tijdens de oorspronkelijke acceptatietest.

Nadat de OLTS je een goed- of foutnummer heeft gegeven voor de gesplitste pigtail, bevestigt de volgende taak dat het gemeten verlies feitelijk op het laspunt zit, en niet ergens anders op de verbinding. Het selecteren van startkabels is het eerste waar mensen hier op struikelen: gebruik 500 tot 1 km lanceervezel vóór de te testen las, omdat de OTDR die afstand nodig heeft om te herstellen van zijn initiële hartslag en zich te vestigen in een nauwkeurige meting voordat hij de gebeurtenis bereikt die je echt interesseert. over. Sla de lanceerkabel over en de lasverliesmeting aan de voorkant van de link wordt onbetrouwbaar of onzichtbaar.

Testen met dubbele-golflengten is een andere gewoonte die de moeite waard is om in te bouwen. Testen op zowel 1310 nm als 1550 nm is niet alleen bedoeld om verlies te bevestigen, het is op zichzelf een diagnostisch hulpmiddel. Een las met ongewoon grote verliesverschillen tussen de twee golflengten is vaker een teken van macrobuigspanning, meestal veroorzaakt door een te strak opgerold lasbakje, dan een slechte smeltverbinding. Door dat onderscheid op de-site vast te leggen, wordt een nieuwe- splitsing bespaard die het eigenlijke probleem niet zou hebben opgelost.

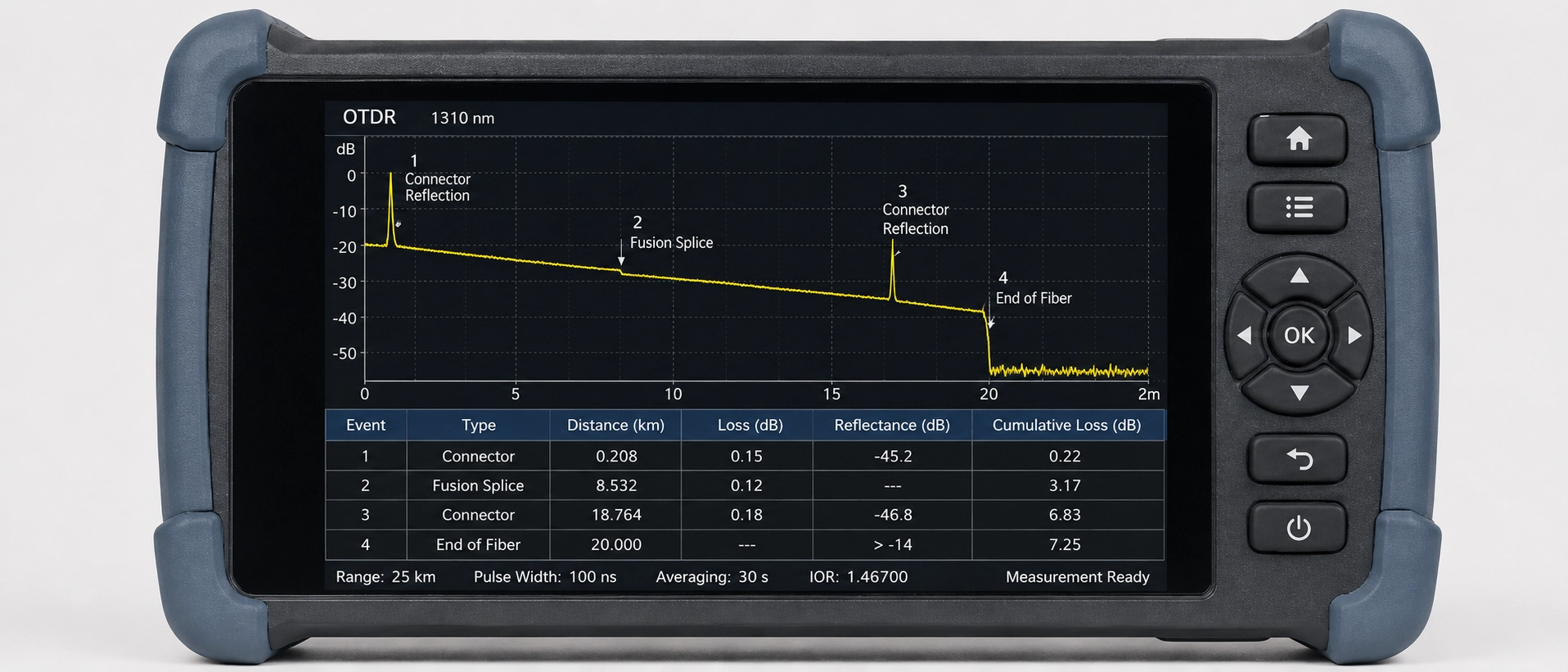

Hier is een detail dat zelfs ervaren technici overrompelt: een echt goede fusiesplitsing in een pigtail-constructie kan effectief onzichtbaar zijn op een OTDR-trace. Wanneer het splitsingsverlies onder ongeveer 0,05 dB daalt, wat een goed gefuseerde, mode{2}}field--verbinding routinematig bereikt, kan het onder de standaard gebeurtenisdetectiedrempel van de OTDR vallen. De meeste OTDR's worden geleverd met een standaardgebeurtenisdrempel ergens rond de 0,1 tot 0,15 dB, dus een vermoedelijke splitsing met laag-verlies is de moeite waard om na te streven door die instelling te verlagen naar 0,02 tot 0,05 dB en -de trace opnieuw uit te voeren; het exacte cijfer hangt nog steeds af van uw OTDR-model en de instellingen voor de dode-zone, dus bevestig dit op basis van uw eigen apparatuur in plaats van elk getal hier als universeel te behandelen.

De andere valkuil die het vermelden waard is, ligt in de acceptatiedrempel zelf, niet in het instrument. De gepubliceerde contracttaal voor dark fiber-projecten toont meer tolerantie dan de meeste ingenieurs aannemen: één huurovereenkomst die we hebben beoordeeld, stond een splitsingsverlies tot 0,5 dB toe als de velddiameters overeenkwamen, en oplopend tot 0,8 dB als dat niet het geval was (lawinsider.com), cijfers ruim boven de sub-0,1 dB "leerboek" fusielasverlies die het meeste trainingsmateriaal citeert. Weten welk nummer uw specifieke contract feitelijk vereist, in plaats van aan te nemen dat het strengste gepubliceerde cijfer van toepassing is, is het verschil tussen een verbinding die u onnodig opnieuw bewerkt en een verbinding die u correct aftekent.

Een gerelateerde valkuil is verlies dat reëel is, maar verkeerd wordt toegeschreven. Een terugkerend probleemoplossingspatroon omvat verschillende mechanische splitsingen die tijdens een run dicht bij elkaar worden geplaatst, elk afzonderlijk binnen de specificaties, maar zo strak op elkaar gestapeld dat het cumulatieve verlies de link boven het budget duwt. Een terloops gelezen OTDR-trace kan ervoor zorgen dat dit op één enkele slechte gebeurtenis lijkt; Lees het aandachtig door: het zijn verschillende kleine, technisch-voorbijgaande gebeurtenissen die samen een falende link vormen.

Door de cijfers samen te voegen in één checklist voor acceptatietests voor splitsingen van vezels, kunt u sneller veldbeslissingen nemen dan wanneer u midden in de test tussen een standaarddocument en een contract-pdf- moet wisselen.

Beschouw de contract-tolerantierijen als een herinnering om de daadwerkelijke projectspecificatie te controleren en niet als vervanging ervan. Acceptatiecijfers variëren per klant, en de norm bepaalt een vloer, geen universeel plafond.

Een link die verliesalarmen na inbedrijfstelling bleef activeren, bleek een nuttige illustratie te zijn van waarom OTDR en OLTS samen gelezen moeten worden. Dit is het soort pigtail-acceptatietestresultaat dat zonder beide instrumenten gemakkelijk een verkeerde diagnose kan stellen. De OLTS-meting van eind- tot- eind bevestigde dat de link buiten het budget lag; dat deel was ondubbelzinnig. Het echte diagnostische werk vond plaats op de OTDR-tracering: in plaats van één voor de hand liggend faalpunt vertoonde het een cluster van vier mechanische splitsingen binnen een afstand van ongeveer twee meter van elkaar, elk afzonderlijk binnen zijn eigen verliesspecificatie van 0,3-0,4 dB, waardoor de verbinding gezamenlijk grofweg 1,2 dB boven het budget werd geduwd. Er waren twee passages nodig, eerst op 1310 nm en daarna een nieuwe test op 1550 nm om een ​​foutieve lezing van de buigspanning uit te sluiten, voordat het patroon van opeengestapelde kleine verliezen duidelijk werd in plaats van een enkele slechte verbinding. Door het cluster te vervangen door een enkele fusiesplits was de verbinding onmiddellijk weer binnen het budget. Geen van beide instrumenten alleen zou het volledige verhaal hebben verteld: de OLTS bevestigde dat er een probleem was, en de OTDR ontdekte wat het feitelijk veroorzaakte.

Dat soort gebeurtenistracering is van toepassing veel verder dan het splitsen van-specifieke scenario's, en het is dezelfde discipline die de moeite waard is om toe te passen wanneer een link af en toe faalt na de inbedrijfstelling.

Het meeste van wat er misgaat bij de acceptatietests na- de splitsing is terug te voeren op een gat stroomopwaarts van het veldpersoneel: pigtails die de fabriek verlaten zonder een gedocumenteerd record van invoegverlies zijn moeilijker te vertrouwen zodra ze in een live link zijn gesplitst, omdat er geen basislijn is om de veldmetingen mee te vergelijken.

Wij hebben zelf aan de verkeerde kant van die kloof gestaan. Tijdens een uitgaande QC-run werd een batch splitsingen met laag-verlies in een aangepaste pigtail-assemblage op de OTDR-trace gelezen, zonder dat er gebeurtenissen werden gemarkeerd, eenvoudigweg omdat het verlies te laag was om de standaarddrempel te overschrijden, dezelfde blinde vlek die hierboven werd beschreven. Het kwam pas aan het licht toen een technicus-het OTDR-resultaat vergeleek met het OLTS-invoegverliescijfer en de twee het er niet over eens waren. Deze mismatch maakt deel uit van de reden waarom elke voltooide pigtail die we verzenden nu zowel een OLTS- als een OTDR-resultaat bevat, en niet alleen het een of het ander.

Ons productieproces voert die dubbele test uit op elke voltooide pigtail voordat deze wordt verzonden, een praktijk die we al meer dan tien jaar volgen bij het verzenden van gesplitste pigtail-assemblages. Het komt overeen met de dempingstestprocedures in IEC 61300-3-34 en met de splice--verliesbegeleiding die connectorfabrikanten publiceren voor veldpersoneel. Dit zijn onze eigen gegevens op de fabrieksvloer, niet een cijfer voor de hele sector: connectorinbrengverlies op onze lijn ligt doorgaans in het bereik van 0,15–0,25 dB, met een plafond van 0,3 dB waar we niet boven uitleveren. We kunnen dat als een traceerbaar testrapport naast het product overhandigen, wat de moeite waard is om te controleren voordat u ervan uitgaat dat de datasheet van een leverancier overeenkomt met wat daadwerkelijk de fabriek heeft verlaten.

Als uw huidige acceptatietests verlies aan splitsingszijde- blijven vertonen dat niet overeenkomt met wat de datasheet van een leverancier belooft, is het vaak de moeite waard om te controleren of de pigtails zelf überhaupt met individuele testrecords zijn geleverd. U kunt ons glasvezel-pigtail-productassortiment bekijken en de bijbehorende OTDR-tracemonsters direct aanvragen.
