Hoe u glasvezel-pigtails in een patchpaneel kunt splitsen: procedure, doorgangscriteria en acceptatielimieten

Het meeste van wat onze applicatiedesk bereikt, is geen splitsingsprobleem. Het is een inkoop- of planningsprobleem dat pas zichtbaar werd toen de bemanning bij de lasmachine stond met een reeds geopende kabel. Drie controles duren tien minuten en verwijderen ze bijna allemaal.

Drie storingsmodi zijn verantwoordelijk voor de meeste pigtail-klachten en -retouren die we afhandelen, en alle drie worden beslist voordat iemand een kabel opent: een paneel dat is besteld als een direct-termination-chassis toen het ontwerp uitging van splice trays, een multimode pigtail-set die werd besteld voor een single- trunk omdat de bestelling betrekking had op de kleur van de mantel in plaats van op de kabelafdruk, en poten van 0,9 mm die om prijsredenen werden vervangen door poten van 2,0 mm, totdat de lade niet langer sluit zonder dat deze knelt. Geen van de drie kan worden opgelost met een betere lasmachine.

Vooral paneelselectie is een aankoopbeslissing die weken voordat iemand een kabel opent, wordt genomen, en dat is de redenhet kiezen van een las-klaar patchpaneel of ODFhoort binnen het lasplan. Moduscompatibiliteit is een zelfde soort beslissing: deverschil tussen single-{0}}- en multi-mode pigtail-constructiewordt ingesteld in de bestelfase, niet in de lade.

Het pleidooi voor het beëindigen van een pigtail is een productieargument en geen gemaksargument. De geometrie van het ferrule-uiteinde-, wat de kromtestraal, de apex-offset en de vezelhoogte betekent, wordt ingesteld op polijstapparatuur die tientallen connectoren tegelijk aanstuurt onder gecontroleerde druk en filmvolgorde.

Wat we wel precies kunnen zeggen is de specificatie en het proces daarachter. Elke beëindigde assemblage op onze lijn ondergaat eind-face-inspectie, invoegverliesmeting, retourverliesmeting, continuïteit, polariteitverificatie en kleur-volgordebevestiging vóór verpakking. De specificatielimieten voor de single{4}}modus zijn kleiner dan of gelijk aan 0,2 dB invoegverlies en groter dan of gelijk aan 50 dB retourverlies voor UPC, kleiner dan of gelijk aan 0,3 dB en groter dan of gelijk aan 60 dB voor APC. Dit zijn plafonds die in de productspecificatie zijn geschreven en niet een geclaimd veldgemiddelde. De gemeten verdeling hoort thuis in het batchrecord dat bij de bestelling wordt geleverd en op verzoek sturen wij u een geanonimiseerd batchrapport met testgolflengte en instrumenttype toe, omdat een verdeling die u kunt inspecteren meer waard is dan een getal dat in een blogparagraaf wordt vermeld.

Een veld-gepolijste connector kan deze cijfers bereiken. Wat het apparaat niet kan doen, is ze in juli consequent, connector na connector, op een dak bereiken met een handpolijstpuck en zonder interferometer. Die consistentie is de hele reden waarom een ​​in de fabriek-afgewerkte vezelvlecht die aan de stam is gesplitst, klopt en de stam rechtstreeks beëindigt. De achtergrond aanwaar een glasvezel-pigtail voor wordt gebruikt bij FTTH-, ODF- en datacenterconstructiesbedekt de componentzijde. Dit artikel blijft bij de procedure.

Zodra de basiscompetentie is vastgesteld, wordt de toestand van het verbruiksartikel de herhaalbare bron van afwijkingen in de lasresultaten. Het waarneembare signaal is geen enkel slecht gewricht. Het is een trend: het geschatte verlies stijgt gestaag door de tweede helft van een bak, of de gerapporteerde splijthoek neemt af over drie opeenvolgende verbindingen. Als u een van beide ziet, stop dan en controleer de bladpositie en het aantal bogen voordat u iets aan uw techniek verandert.

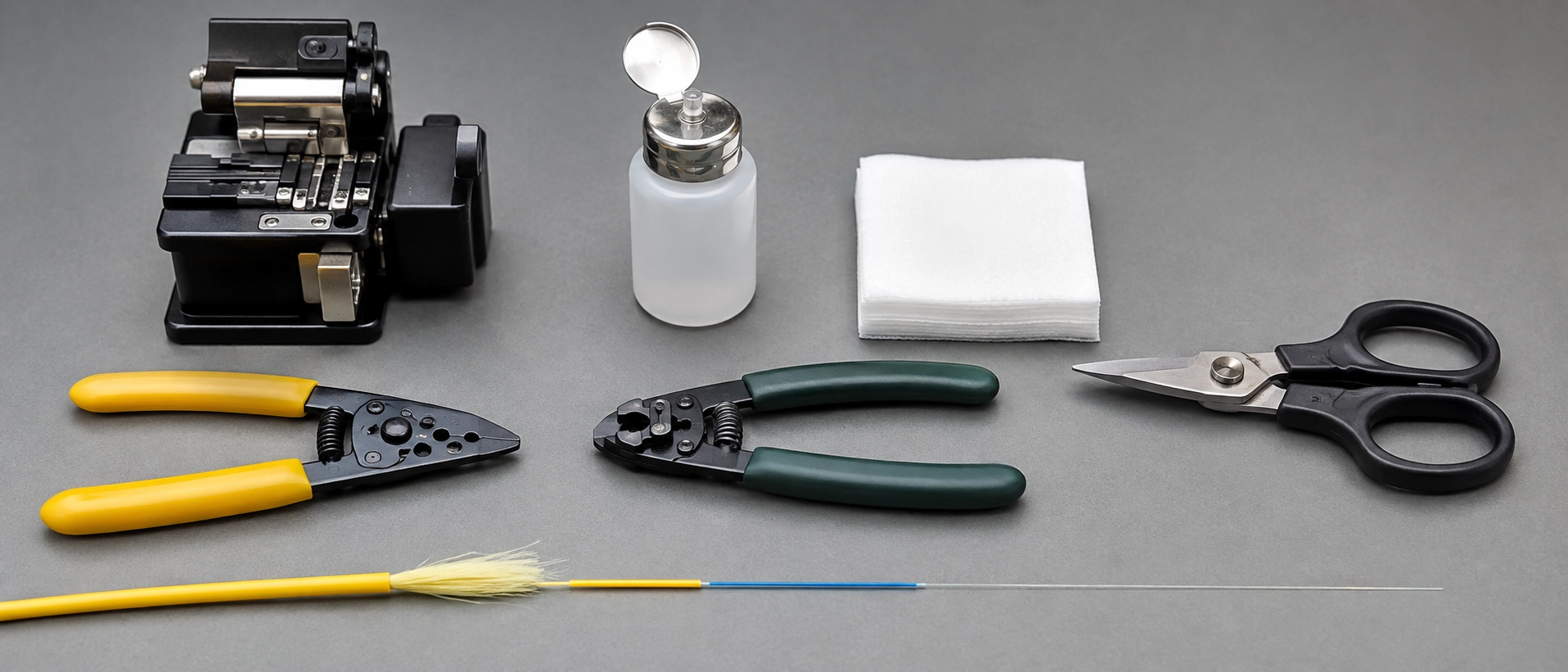

De onderstaande tabel geeft een overzicht van wat de bank nodig heeft en, nog nuttiger, wanneer elk item niet meer betrouwbaar is, met de autoriteit waarop elk figuur feitelijk berust.

Eén detail is de moeite waard om duidelijk te vermelden, omdat het bemanningen een uur kost als ze het fout hebben: de hitte-krimpkous gaat op de vezelvoorde vezel gaat in de lasmachine. Er is geen herstel van het achteraf herinneren.

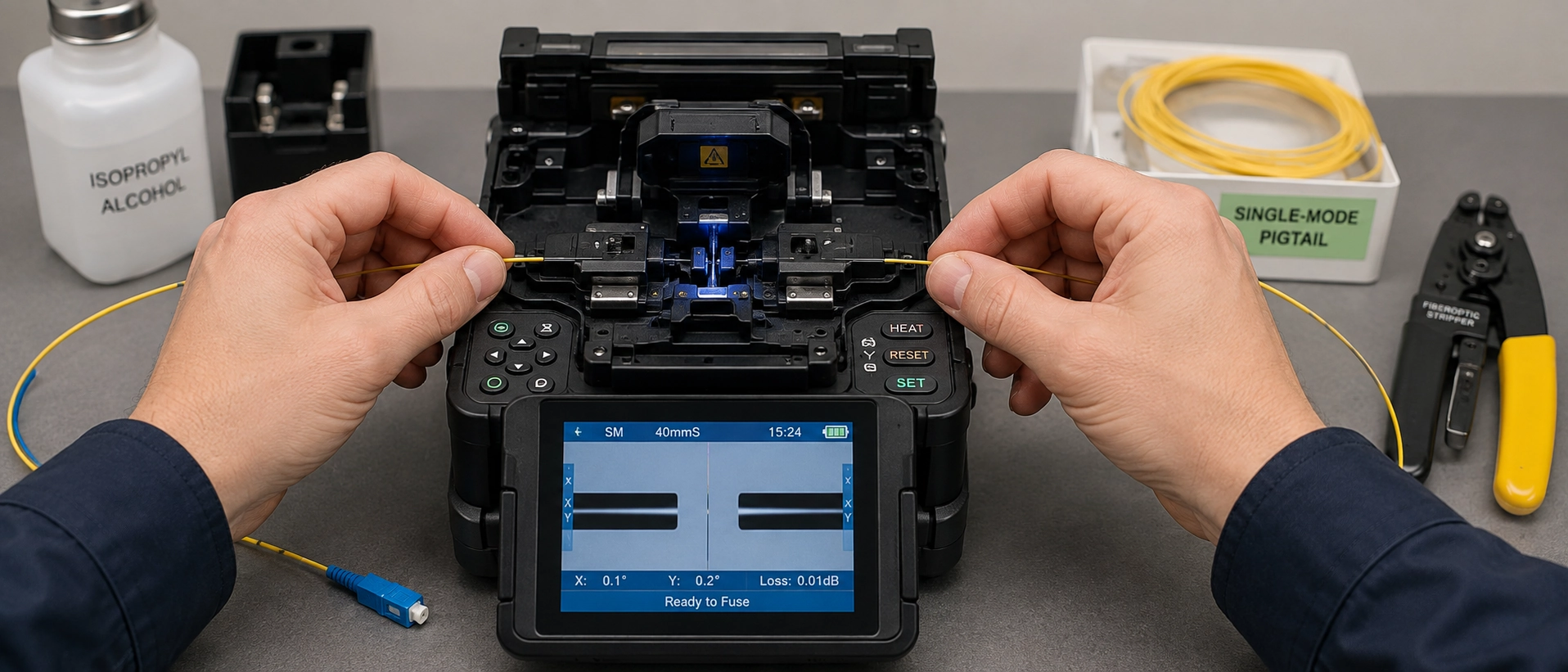

Dit is de werkvolgorde die wordt gebruikt bij het samensmelten van -vezel pigtails tijdens klantproeven en monsterkwalificatie in ons eigen toepassingslaboratorium, op 12-vezels en 24-vezels met losse buizen in 1U- en 2U-traybehuizingen met beschermhoezen van 40 mm en 60 mm. Elke stap heeft een voldoende-criterium en een herhalingstrigger, omdat een reeks zonder beoordelingspunten slechts een beschrijving is. Dezelfde volgorde is van toepassing op een single-mode pigtail-splitsingsprocedure voor FTTH-terminaldozen, waarbij alleen het aantal trays en vezels verandert.

Een zichtbare lijn, uitstulping of bel duidt op her-kloven, niet opnieuw-opwarmen.

Twee beoordelingspunten binnen die reeks verdienen nadruk. De schatting van de lasmachine bij stap 8 is een schatting die wordt geproduceerd door beeldanalyse, en niet een meting. Het is uitstekend om ter plekke te beslissen of je een joint opnieuw moet doen, en het is geen acceptatiebewijs. En stap 10 is bewust zo geordend dat het labelen voorafgaat aan het testen, omdat testrapporten die niet naar een poort te herleiden zijn, vermomd herwerk- zijn.

Vezel-pigtail-kleurvolgorde en de eerste keer de juiste polariteit

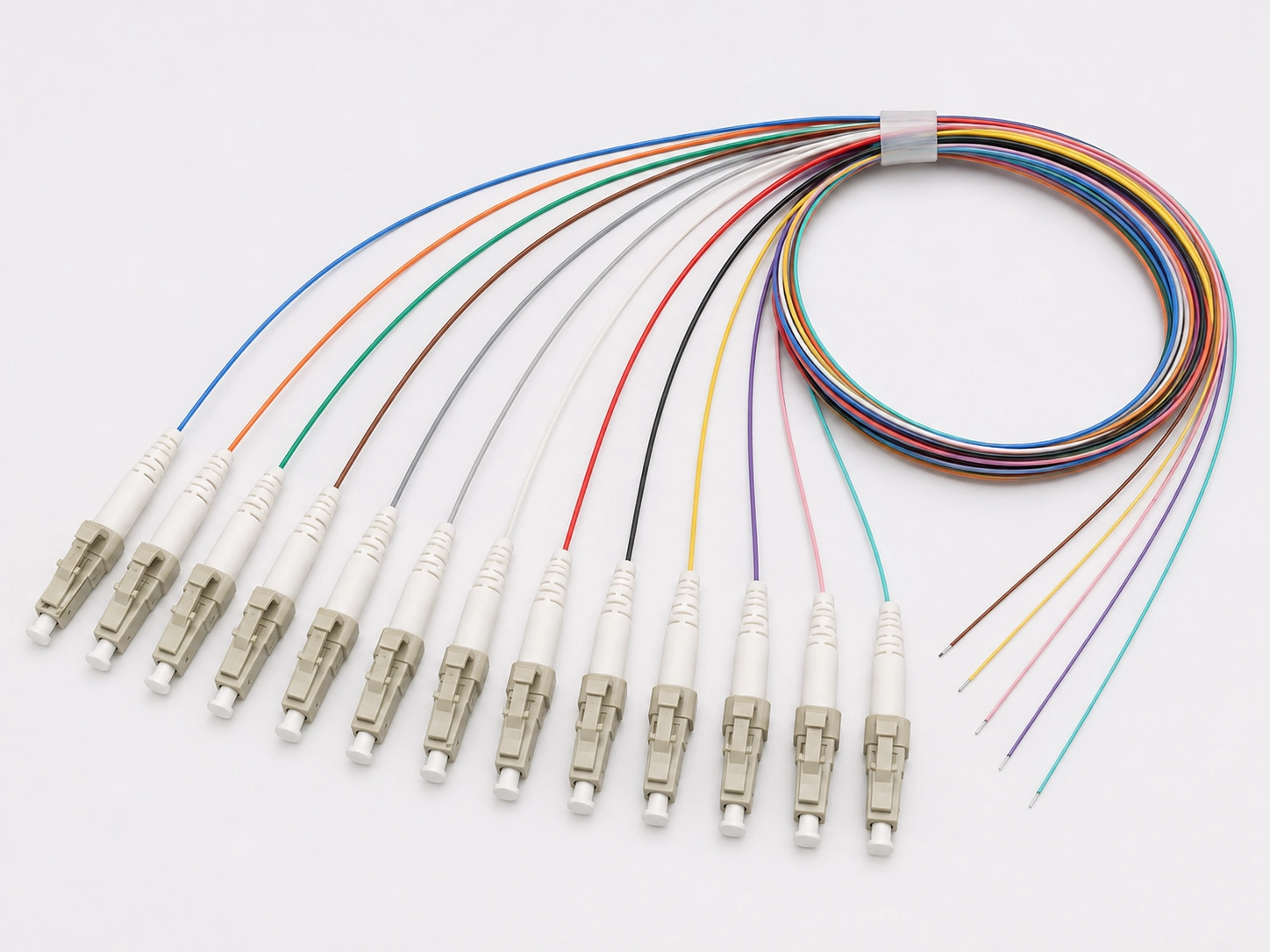

Kleuridentificatie is het goedkoopste foutpreventiemechanisme- in de procedure, en werkt alleen als de varkensstaartset dezelfde conventie volgt als de stam. De twaalf- positiereeks gespecificeerd in ANSI/TIA-598-D is blauw, oranje, groen, bruin, leisteen, wit, rood, zwart, geel, violet, roze, aqua, met kabels boven twaalf vezels die de reeks per bufferbuis herhalen en tracermarkering toevoegen.



Iedereen die uitzoekt hoe een 12-vezelige pigtail in een patchpaneel moet worden geïnstalleerd, moet de kleurenset als een specificatie-item beschouwen in plaats van als een gemak in het veld. Er zijn twee waarschuwingen van toepassing. IEC- en TIA-conventies zijn het niet op elke positie eens, dus voor een constructie die kabel van de ene conventie combineert met staarten van een andere moet de mapping worden opgeschreven voordat deze wordt gesplitst, in plaats van ontdekt tijdens het testen. En de conventie die arriveert, is degene die op de inkooporder staat vermeld. Wij leveren12-kleuren pigtail-setsaan beide reeksen, wat betekent dat de beslissing wordt genomen op de offerteaanvraag, en niet op de lade.

Gebruik 0,1 dB per verbinding als werkdoel wanneer u vezelvlechten splitst, en verwacht dat een moderne kern-uitlijningslaser op schoon single- glas daar ruim onder zal landen. Contractaanvaarding volgt echter de projectspecificatie en de editie die daarin wordt genoemd, en niet deze paragraaf. Er circuleren drie drempels, die afkomstig zijn uit documenten met een zeer verschillende autoriteit, en het projectdossier beslist welke van toepassing is.

De praktische regel die volgt: de projectspecificatie overtreft elk generiek cijfer in deze tabel, inclusief de onze. Waar de twee conflicteren, wint de specificatie en is de discussie voorbij.

De spreiding tussen 0,3 dB en 0,05 dB is waar acceptatiegeschillen leven, en de reden is rekenkundig. Een PON-link met een hoge split-ratio heeft weinig marge na splitterverlies, connectorparen en routeverzwakking, dus elke gezamenlijke landing op 0,15 dB in plaats van 0,05 dB is een budget dat een toekomstig knooppunt nodig zou hebben. Bij een commercieel LAN-traject van 90 meter is dezelfde verbinding niet relevant.

Nog een stukje rekenkunde, zorgvuldig geformuleerd. In het worstcase-budget, berekend op basis van de maximaal toegestane waarden van de standaard, verbruikt het gekoppelde connectorpaar bij 0,75 dB meer dan het dubbele van wat een splitsing doet bij 0,3 dB, dus de connectorinterface, en niet de smeltverbinding, is het grotere regelitem. Echte componenten presteren doorgaans veel beter dan beide plafonds, en dat is precies de reden waarom het connectoruiteinde van elke fiber-pigtail die we verzenden, wordt gemeten in plaats van aangenomen.

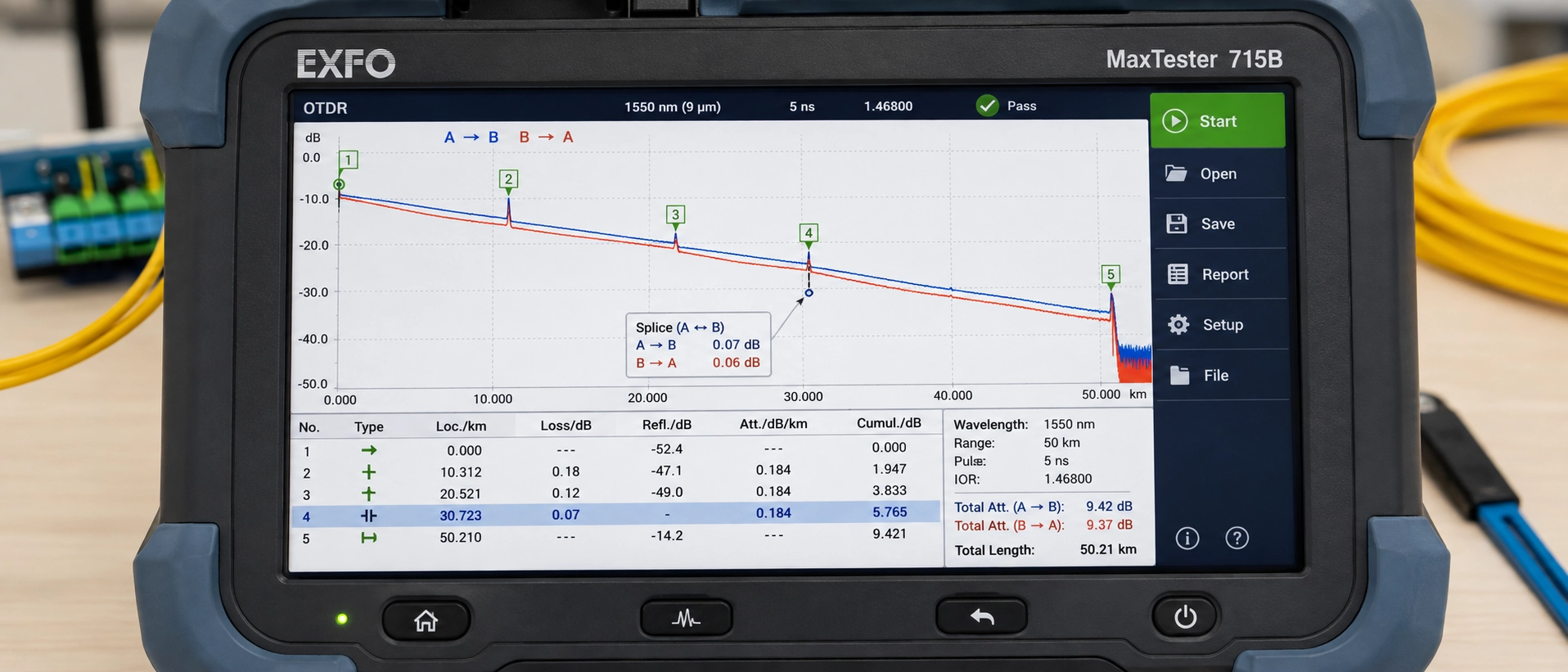

Er bestaan ​​twee testniveaus wanneer u pigtail-verbindingen van vezels certificeert, en deze zijn niet uitwisselbaar. Niveau 1 is certificering van invoegverlies met een optische verliestestset, en dit is wat de link certificeert. Niveau 2 is OTDR-karakterisering en is diagnostisch. Een spoor dat elke splitsing onder 0,05 dB laat zien, is nuttig bewijsmateriaal en vervangt niet de Tier 1-resultaten.

De tweede regel vangt meer bemanningen op dan de eerste. OTDR-splitsingsverlies moet vanuit beide richtingen worden gemeten en worden gemiddeld. Dit is de meetmethode waarop de procedure is gebaseerd, en resultaten in één- richting op een verbinding die ongelijksoortige vezels bevat, zijn niet alleen onnauwkeurig, maar ook verkeerd in een voorspelbare richting (Corning). Dat brengt ons bij de conclusie dat goede technici goede verbindingen opnieuw uitvoeren.

Een OTDR meet geen lasverlies op een vezel-pigtail-verbinding. Het meet de terugverstrooiing aan weerszijden van een gebeurtenis en leidt het verlies uit de stap af. Wanneer de twee vezels verschillende modusvelddiameters hebben, verschillen hun terugverstrooiingscoëfficiënten, en de afgeleide stap wordt door dat verschil verontreinigd.

Gemeten vanaf de grotere-MFD-kant naar de kleinere, rapporteert het instrument een schijnbare winst, wat neerkomt op kracht die niet kan bestaan. Andersom gemeten, rapporteert het een opgeblazen verlies. Door het middelen van de twee richtingen wordt het artefact verwijderd en blijft het echte figuur over.

Een vergelijking op categorie-niveau is niet voldoende bewijs van een modusveldverschil, en dit is waar de meeste veldverklaringen fout gaan. ITU-T vereist dat een nominale MFD en een tolerantie worden opgegeven bij 1310 nm binnen een toegestaan ​​bereik, en de toegestane bereiken voor standaard single-mode en bend-ongevoelige categorieën overlappen elkaar (ITU-T G.652). De overlap is niet theoretisch: Corning's SMF-28 Ultra declareert 9,2 ± 0,4 μm bij 1310 nm terwijl hij volledig voldoet aan G.652.DEnde G.657.A1-buigvereiste wordt overschreden, dus "G.657-vezel" vertelt u op zichzelf niets over het modusveld waarin u splitst. Andere buigongevoelige-ontwerpen, vooral in de B-categorieën, zitten lager.

De werkregel is dus niet "verwacht een winnaar wanneer G.657 G.652 ontmoet". Het is: lees de aangegeven nominale MFD op beide datasheets, die van de trunkkabel en die van de pigtail, en verwacht directionele asymmetrie wanneer deze twee aangegeven waarden betekenisvol verschillen. Categorienamen zullen u misleiden, datasheets niet. Dit is de reden waarom we vezelkwaliteit, G.652D, G.657A1 of G.657A2, printen op de pigtail-specificatie, en waarom het vragen aan een leverancier naar de opgegeven MFD een redelijke vraag is in plaats van een pedante vraag.

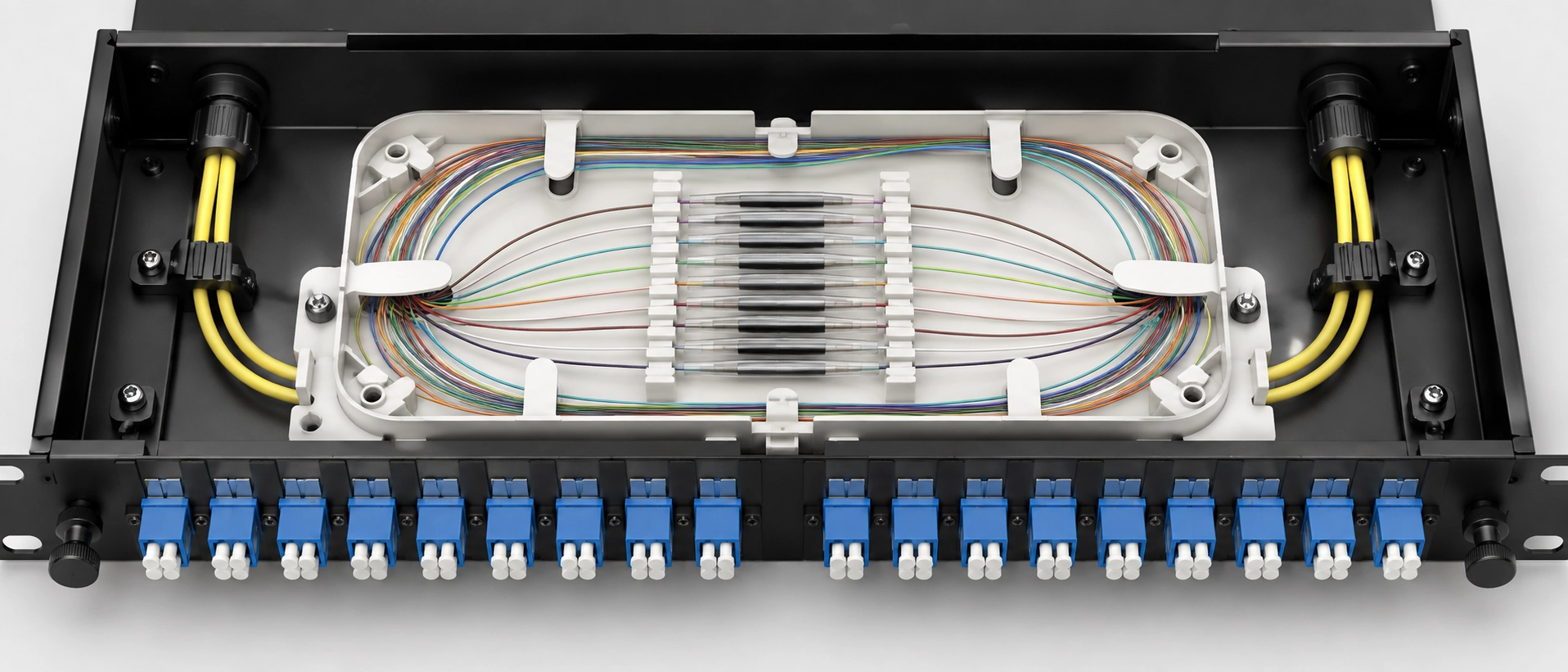

Gebruik splitsing-op connectoren in plaats van glasvezel-pigtails wanneer ladeposities, in plaats van optisch verlies of eenheidskosten, de bindingsbeperking vormen. Voor het verbinden-van connectoren is geen externe beschermhoes of houderpositie nodig om deze op te bergen (Fluke-netwerken), en in een 1U-behuizing met een lade die al alle verbindingen bevat, is dat doorslaggevend.

De grens loopt de andere kant op onder vier voorwaarden: de paneelruimte is voldoende, de kosten per afsluiting zijn van belang bij het volume, de connectorinterface moet mogelijk later in de levensduur van de installatie worden gewijzigd, of u wilt dat het connectoruiteinde een in de fabriek-getest artikel is met gedocumenteerde verliescijfers in plaats van een-in het veld geproduceerd artikel.

Drie implementatiesituaties maken de beslissing over vezelvlecht versus splitsing-op connectoren in een patchpaneel concreet. In een FTTH-kast of aansluitdoos hebben pigtails de voorkeur wanneer de doos wordt geleverd met een integrale lade, het aantal houders het aantal vezels dekt met ten minste één vrije positie, de mouwlengte die u koopt daadwerkelijk in die houder past, en het ontwerp vereist een in de fabriek -afgesloten connector in de haven. Wijzig een van deze en voer de vergelijking opnieuw- uit. In een carrier-ODF bij de ingang van een datacenter wordt de binnenkomende installatie conventioneel gesplitst in panelen die zijn geladen met fabrieks-afgesloten staarten en de architectuur gaat ervan uit dat er trays bestaan. Iedereen die vraagt ​​hoe vezelvlechten in een ODF moeten worden gesplitst, werkt in een ontwerp dat deze vraag al heeft beantwoord. In een gecomprimeerde ondernemings-IDF waar een 1U-paneel is gespecificeerd voor 48 vezels, klopt de rekenkunde vaak niet en ligt de echte keuze tussen een diepere behuizing en het verbinden van connectoren. Die afweging-is dezelfdeeen patchpaneel vergelijken met een ODFin de ontwerpfase.

Of de rekenkunde in uw specifieke geval klopt, hangt af van drie variabelen die geen enkel algemeen artikel kan bieden: de houdercapaciteit van uw dienblad, de lengte van de beschermhoes die u gebruikt en het routeringstraject van houder naar adapter. Stuur ons het paneelmodel, het aantal trays en het aantal vezels, en we zullen de speling- en lengtecijfers vergelijken met die drie en een aanbevolen varkensstaartlengte en vezelvolgorde voor die behuizing terugsturen, samen met het meetwerkblad dat we gebruikten om daar te komen.

Acht specificatielijnen bepalen hoe een fiber-pigtail zich op de werkbank gedraagt, en elk daarvan verschijnt later als snelheid of nabewerking op de lade.

Op dezelfde inkooporder horen twee documentatieregels: per-batch of per-eenheid testrecords met betrekking tot invoegverlies en retourverlies, en een conformiteitscertificaat. Beide zijn van onze kant standaardproducten en geen uitzonderingen, wat het acceptatiegesprek kort maakt wanneer de eigen OTDR-resultaten van een klant worden beoordeeld.

Als u wilt zien hoe die documentatie er daadwerkelijk uitziet voordat u zich aan een leverancier verbindt, vraag ons dan om eenaangepaste glasvezel pigtailspecificatieblad samen met een voorbeeld van een IL- en RL-testrapport van een vergelijkbare batch. Het is een snellere manier om een ​​fabrikant te beoordelen dan welke datasheetclaim dan ook, inclusief die in dit artikel.
