Hoe u een glasvezel-pigtail kiest: specificaties en kopersgids

Zet twee datasheets van leveranciers naast elkaar en beide zijn te lezenIL Kleiner dan of gelijk aan 0,3 dB, RL Groter dan of gelijk aan 50 dB. Bestel bij beide, splits ze in dezelfde ODF en de gemeten linkbudgetten kunnen verschillen. Twee glasvezel-pigtail-specificaties kunnen dezelfde limieten aanhalen terwijl ze wezenlijk verschillende producten beschrijven, omdat een getal geschreven zonder de meetmethode geen specificatie is. Het is een marketingclaim.

Dat gat is waar de meeste leveringsgeschillen beginnen. Als de lade eenmaal is gesloten en de OTDR-trace zich voor de klant bevindt, kan niemand met terugwerkende kracht beslissen of de genoemde 0,3 dB is gemeten aan de hand van een referentiesnoer of als een willekeurige gekoppelde waarde, of de adapters in het paneel in dezelfde prestatieklasse vallen als de connectoren, of aan welke versie van de eind{2}}inspectiestandaard de fabriek heeft voldaan.

In deze handleiding wordt niet uitgelegd wat een pigtail is of hoe deze verschilt van een patchsnoer. Deze grond is al behandeld in onze nota overhet verschil tussen een fiber pigtail en een patchsnoer. Wat volgt is smaller: de negen regels die bij een specificatie horen, wat elke regel feitelijk controleert, en wat er ter plaatse gebeurt als een ervan blanco wordt gelaten.

Alles hieronder verwijst naar een van deze velden. Als uw offerteaanvraag alle negen vermeldt, bieden twee leveranciers hetzelfde product aan en wordt een prijsvergelijking zinvol. Staat er vier, dan vergelijkt u offertes voor verschillende producten.

Veldnamen zijn de makkelijke helft. Een werkbare offerteaanvraag bestaat uit drie kolommen in plaats van één, waarin de kopersvereiste, het antwoord van de leverancier en het acceptatiebewijs voor elk van de negen glasvezel-pigtailspecificaties worden uiteengezet, omdat een veld dat een leverancier blanco mag laten een veld is dat in de fabriek wordt bepaald en niet door u. Welk acceptatiebewijs de moeite waard is om voor elke regel te eisen, is wat de rest van dit artikel vaststelt.

Specificatielijnen 1 en 2: Single Mode versus Multimode Fiber Pigtail-selectie en connectorinterface

'Enkele-modus' is geen specificatie. Een single-mode glasvezel-pigtail gebouwd op standaard G.652D gedraagt ​​zich anders dan een glasvezel-pigtail gebouwd op G.657A2, waarvan de verminderde macrobuigingsgevoeligheid een strakkere opwikkeling tolereert. Waar de geometrie van de tray het mogelijk maakt dat de speling ruim boven de gespecificeerde minimale buigradius van de vezel ligt, is G.652D het juiste en goedkopere antwoord. In compacte FTTH-aansluitdozen, wand-behuizingen en dichte cassettes waarbij de spoel dicht bij die limiet wordt gedwongen, vermindert het specificeren van G.657A1 of A2 het macrobend-verliesrisico dat intermitterend, temperatuur-afhankelijk gedrag veroorzaakt, dat zeer moeilijk te traceren is zodra het frame is gevuld.



Twee afzonderlijke vragen worden samengevoegd tot één aan de multimode-kant. Geometrische compatibiliteit is de eerste: 50/125 µm vezels (OM3, OM4, OM5) zijn fysiek met elkaar verbonden, terwijl het verbinden ervan met 62,5/125 µm OM1 een mismatch in de kerngrootte creëert die niet kan worden gecorrigeerd door alleen de uitlijning van de splitsing te verbeteren. Modale bandbreedte is de tweede en onafhankelijke bandbreedte: een kanaal opgebouwd uit gemengde kwaliteiten presteert tot de laagste effectieve modale bandbreedte daarin, dus een OM4-verbinding die stilletjes een OM3 multimode glasvezel-pigtail bevat, moet worden geverifieerd aan de hand van de werkelijke lengte en lijnsnelheid in plaats van als acceptabel te worden beschouwd.

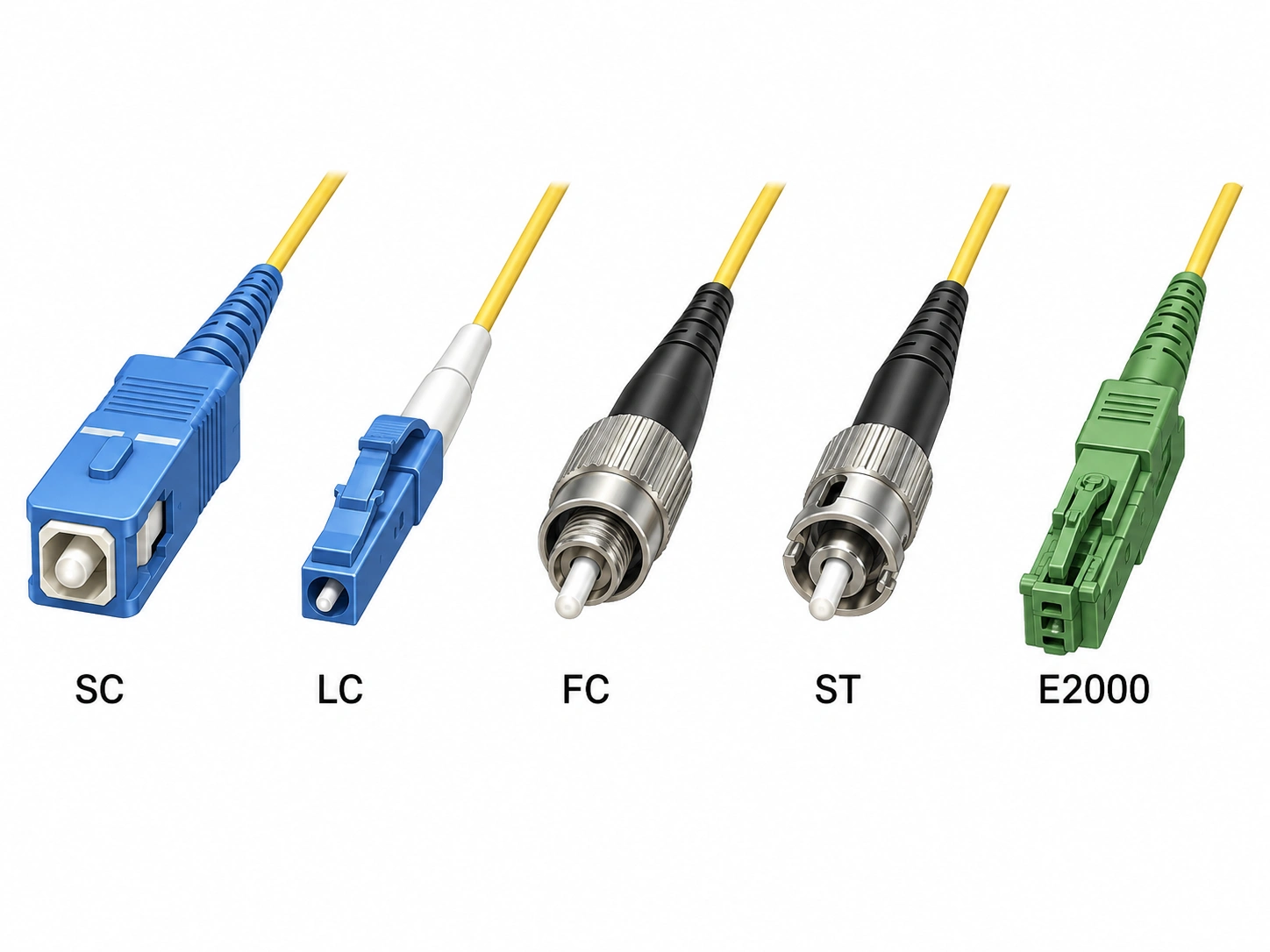

De connectorkeuze is meer mechanisch dan optisch. LC domineert panelen met hoge- dichtheid omdat het het aantal poorten per rackeenheid verdubbelt, SC blijft standaard op GPON en een groot deel van de FTTH-toegangslaag, en FC blijft bestaan ​​bij testen en metingen en in oudere telecomframes. Voordat het in gebreke blijft, moet deFC-interface met schroefdraad en waar deze nog steeds zijn plaats verdientis de moeite waard om te controleren. E2000 verschijnt waar een gesloten interface met hoog-rendement-verlies vereist is. Wat op de specificatieregel van belang is, is de naamgeving van het toepasselijke IEC 61754-onderdeel samen met de connectorfamilie, omdat dat de passende geometrie definieert waarop uw paneel en adapters zijn gebouwd.

Een UPC-eindvlak is gewelfd en past plat tegen zijn tegenhanger. Een APC-kopvlak is onder een hoek van 8 graden geslepen, waardoor gereflecteerd licht uit de kern naar de bekleding wordt geleid. Het praktische gevolg is rendementsverlies. Schuine interfaces worden gespecificeerd in de regio Groter dan of gelijk aan 60 dB wanneer gekoppeld en fysieke-contactinterfaces rond de regio Groter dan of gelijk aan 50-55 dB, en het verschil is het belangrijkst waar gereflecteerd vermogen het signaal actief degradeert, wat betekent PON- en FTTx-distributie, CATV-overlays, DWDM en analoog RF-transport. Voor bedrijfs-LAN, standaard digitale dataverbindingen en de meeste single{9}}datacenterkanalen is een UPC glasvezel-pigtail die voldoet aan een rendementsverliesvereiste van 50 dB voldoende, op voorwaarde dat de eigen reflectietolerantie van de transceiver wordt gecontroleerd in plaats van aangenomen.

Het Poolse type is geen veld per-item, het is een kanaal-breed veld. De pigtail, de adapter, de patchpaneelpoort en de apparatuurinterface moeten het allemaal eens zijn, en de offerteaanvraag moet de afwerking voor elke glasvezel-pigtail en elke adapter in het kanaal vermelden, in plaats van aan te nemen dat de installateur dit zal merken. De interfacegeometrie achter de hoek wordt uitgewerkt in onze analyse vanhoe APC-connectoren verschillen van UPC.

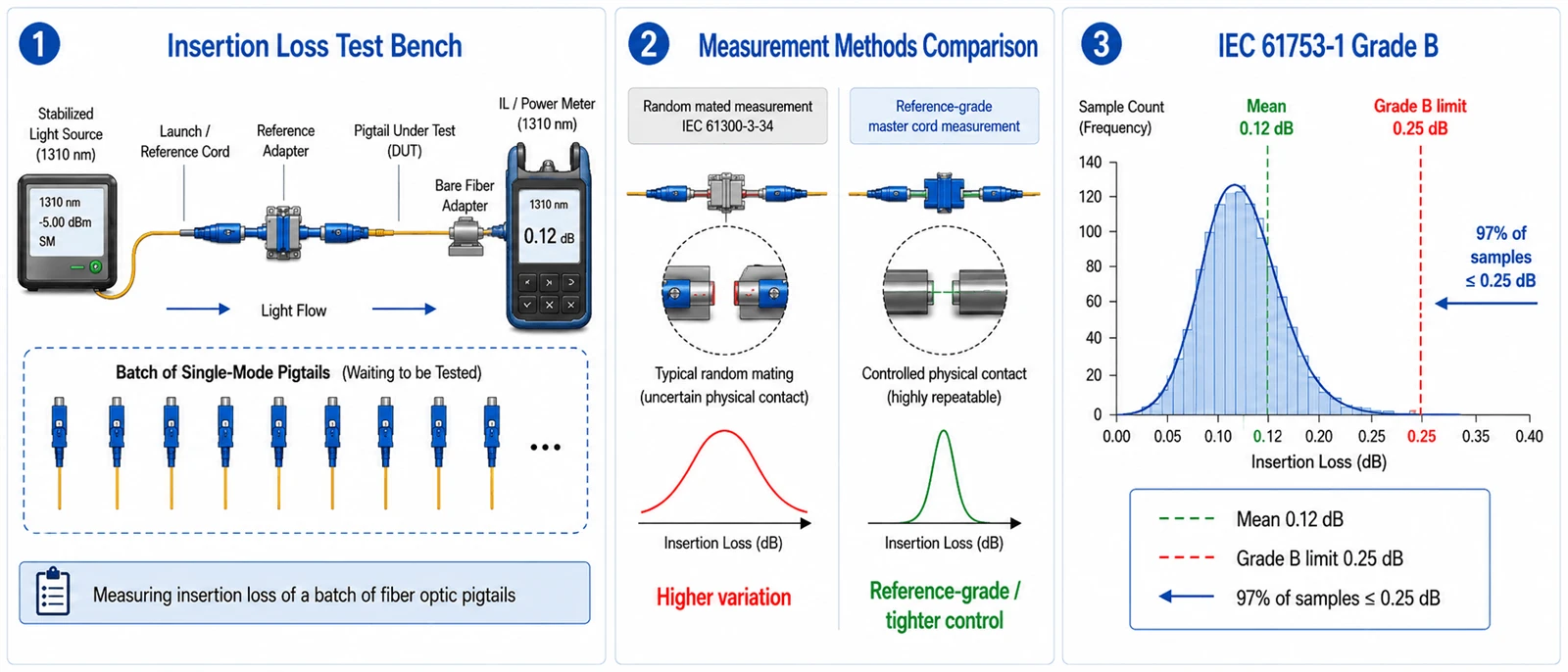

Invoegverlies voor een connectorpaar kan op twee manieren worden gekarakteriseerd. Gemeten aan een standaard hoofdsnoer van referentie-kwaliteit (een afgestemde, strak gecontroleerde connector die wordt gebruikt voor metrologie), levert een productieconnector een flatterend figuur op. Gemeten als eenwillekeurige maat, waar elke connector uit de batch met een andere wordt verbonden, wordt de distributie groter, omdat de kernposities van de twee adereindhulzen niet langer worden gecompenseerd door een ideale partner. Beide getallen zijn eerlijk, en ze zijn niet hetzelfde getal. Daarom is de door u genoemde standaard voor het inbrengen van glasvezel-pigtails belangrijker dan het cijfer dat u citeert.

IEC 61753-1 lost deze dubbelzinnigheid op door verzwakkingsgraden statistisch te definiëren, op een willekeurige basis, waarbij de meetmethode is vastgelegd als IEC 61300-3-34. Graad B wordt gespecificeerd als een gemiddelde van 0,12 dB of lager met maximaal 0,25 dB voor ten minste 97% van de monsters, Graad C is maximaal 0,50 dB met een gemiddelde van 0,25 dB en Graad D is maximaal 1,0 dB. Een enkel monster dat met een snelheid van 0,3 dB tegen een referentiesnoer doorgaat, is een veel zwakkere uitspraak dan een batch die voldoet aan klasse B. Citeer de norm met de huidige editie en het amendement op de offerteaanvraagregel, op dezelfde manier waarop u elk ander acceptatiedocument zou citeren.

Eén onderscheid gaat voortdurend verloren, ook in datasheets van leveranciers die beter zouden moeten weten.Verzwakkingsgraden en rendementsverliesgraden zijn twee parallelle schalen, niet één.De lettergraden B, C en D beschrijven insertieverlies. Het retourverlies wordt afzonderlijk gespecificeerd, waarbij het gehoekte-interfaceniveau wordt gedefinieerd op Groter dan of gelijk aan 60 dB gekoppeld. Het schrijven van "Klasse B" op een offerteaanvraag zegt daarom helemaal niets over de reflectie, en een glasvezel-pigtail kan voldoen aan de klasse B en tegelijkertijd het rendementsverlies dragen dat de leverancier heeft willen opbouwen. Vermeld beide.

Graad B vereist een gecontroleerde kernoriëntatie

Om klasse B consistent te bereiken, is doorgaans controle nodig waar de vezelkern zich bevindt ten opzichte van de as van de ferrule, wat in de praktijk betekent dat de assembleur de ferrule oriënteert en fixeert, zodat de excentriciteit van de kern in een bekende richting valt. Een leverancier zonder die stap kan een goed monster produceren. Het produceren van een goedverdelingis een andere mogelijkheid, en daarom hebben de herzieningen uit 2024 van de IEC 61755-3-serie kern-excentriciteitsstatistieken voor deze interfaces geformaliseerd.

De adapter maakt deel uit van de gemeten aansluiting

De huls is wat de twee adereindhulzen coaxiaal vasthoudt, dus een losse-tolerantieadapter kan voorkomen dat de gemonteerde verbinding aan de beoogde dempingsverdeling voldoet, zelfs als de hoogwaardige glasvezel-pigtail zelf van goede kwaliteit is. Verifieer als een gekoppelde verbinding in plaats van als een component. Dit wordt gemakkelijk over het hoofd gezien, juist omdat bij binnenkomende inspecties meestal alleen de varkensstaart wordt getest.

Onder de verliescijfers bevinden zich de geometrische parameters die deze produceren: kromtestraal, apex-offset (hoe ver het hoogste punt van de koepel zich van de vezelas bevindt) en vezelhoogte, het uitsteeksel of de ondersnijding van de vezel ten opzichte van de ferrule. Samen bepalen ze of de twee kernen elkaar onder veerbelasting daadwerkelijk raken. Dit zijn de resultaten van het polijstproces en geen ontwerpkeuzes. Daarom zijn ze de snelste manier om een ​​gecontroleerde productielijn te onderscheiden van een uitbestede productielijn.

Netheid is de andere helft. Eind{1}}contaminatie van het eindoppervlak wordt in de sector herhaaldelijk geïdentificeerd als een van de belangrijkste oorzaken van storingen in geïnstalleerde glasvezelnetwerken, en op een 9 µm single- kern kan een deeltje dat zich in het kerngebied bevindt ernstige verzwakking of reflectie veroorzaken in plaats van een marginale. Het heeft ook de neiging om zich te manifesteren als een verminderd rendementsverlies voordat het zich manifesteert als een verminderd invoegverlies, dus een vermogens-meteruitlezing kan binnen de specificaties blijven terwijl een coherent of versterkt systeem al marge aan het verbranden is.

Optische prestaties zijn bepalend, en visuele inspectie staat niet op zichzelf

In de derde editie van IEC 61300-3-35 uit 2022 wordt rechtstreeks gesteld dat visuele inspectie een aanvulling is op en geen vervanging is voor het meten van demping en retourverlies. Het gaat verder: een connector die is ontdaan van los vuil en nog steeds niet voldoet aan de visuele inspectie, wordt niet automatisch afgekeurd als deze voldoet aan de gespecificeerde optische prestaties (IEC). Een offerteaanvraagclausule met de tekst "afwijzen bij visueel falen" is daarom in tegenspraak met de huidige norm. Schrijf de acceptatieregel zoals de norm deze schrijft, waarbij inspectie plus optische kwalificatie en optische prestaties bepalend zijn.

Vermeld het editiejaar, omdat de criteria zijn verschoven

In de derde editie werden de inspectie-eisen voor de zones C en D verwijderd en werden delen van de zone A- en B-criteria herschreven. "Voldoet aan IEC 61300-3-35" zonder datum is daarom niet afdwingbaar, omdat leverancier en koper kunnen beoordelen op basis van verschillende regelsets en beiden de waarheid vertellen (Fluke-netwerken).

Automatiseer de sortering en behandel de verpakking als onderdeel van de specificatie

Het menselijke oordeel over wel/niet slagen varieert afhankelijk van de technicus, het omgevingslicht en het scherm, waardoor acceptatiebeslissingen niet-reproduceerbaar zijn, terwijl geautomatiseerde beeldanalyse een resultaat oplevert dat aan een batchrecord kan worden toegevoegd. De verpakking is belangrijker dan het lijkt: een niet-hermetische verpakking is geen garantie op de lange- termijn voor reinheid, dus ongeopend mag niet als schoon worden beschouwd. Stofkappen en verpakkingsmethode horen thuis op het specificatieblad van de glasvezel-pigtail, en veldinspectie vóór het koppelen blijft verplicht, ongeacht hoe goed de fabrieksgegevens er uitzien.

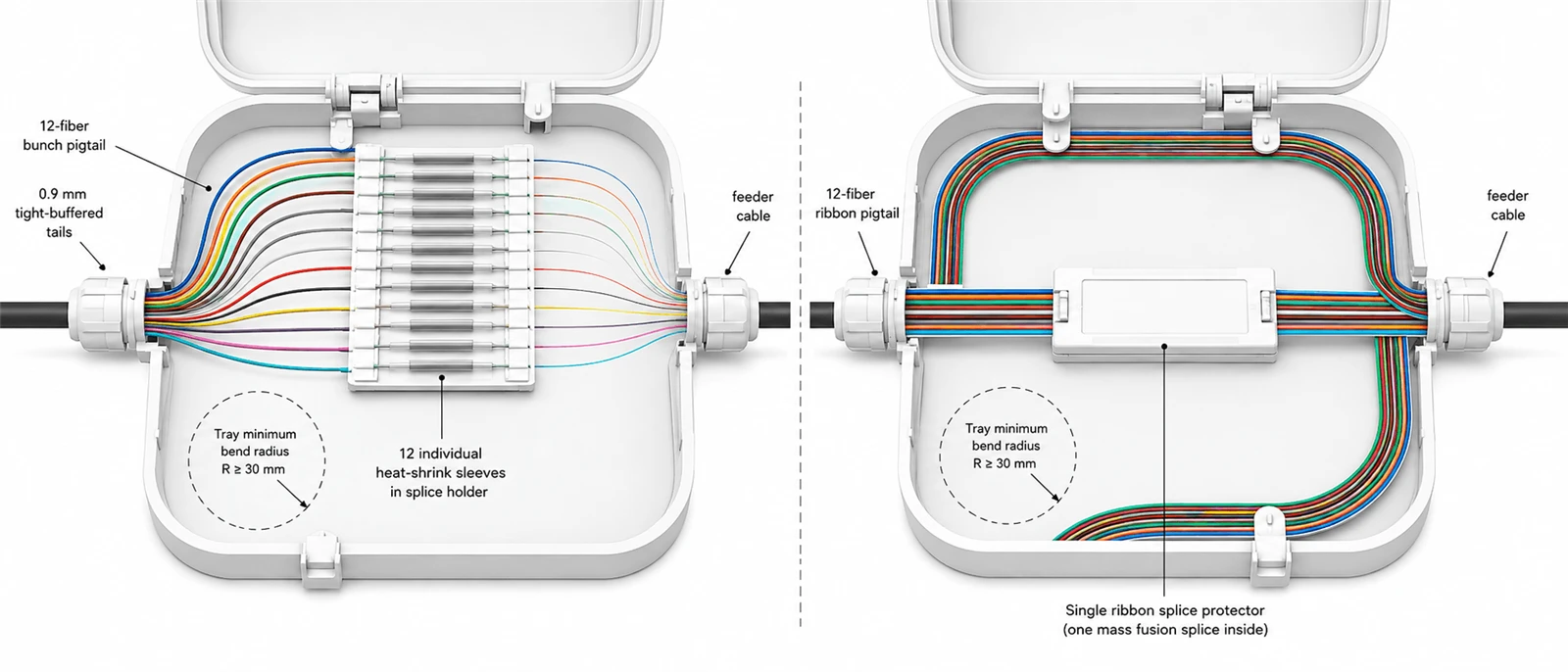

De structuur wordt gekozen door de behuizing. De 0,9 mm strakke-gebufferde constructie is de standaard voor las-traywerk omdat deze in beperkte trays wordt geleid en opgerold, terwijl de 2,0 mm en 3,0 mm ommantelde constructies bescherming tegen druk en trek bieden waar de staart herhaaldelijk wordt gehanteerd of de behuizing verlaat. Zwaardere jassen zijn aanzienlijk moeilijker op te rollen in een bak die rond een kleine minimale straal is gebouwd, wat de praktische limiet is voor hoe ver je op die schaal kunt gaan. Tussen de twee splitsingsmethoden is er een echte beslissing: een 12-vezelbundel van glasvezel-pigtail-verbindingen splitst individueel, wat geschikt is voor gemengde of gefaseerde beëindigingen, terwijl het lint eindigt door massafusie, wat dramatisch sneller is op schaal, maar lintvezels aan de inkomende zijde vereist en een bijpassend splitsingsbeschermingsregime. Het bestellen van lint in een fabriek die is beëindigd voor individuele splitsing, zet een arbeidsbesparing om in een arbeidsstraf.

Een pigtail-kleurcode met 12 vezels kan TIA-598 of de IEC-conventie volgen, afhankelijk van de projectspecificatie. Noem de standaard op de specificatieregel in plaats van 'standaardkleuren' te schrijven, en verifieer deze aan de hand van de volgorde die al in het frame is geïnstalleerd, omdat een frame dat onder twee conventies is gevuld, elke toekomstige foutopsporing langzamer maakt. Die verificatie hoort thuis bij de ODF-acceptatie en het vezelbeheer en niet bij de eerste fout.

Lengte is het veld dat het vaakst uit gewoonte wordt ingevuld, en het is eerder rekenkundig dan voorkeur. Neem het routeringspad van het verbindingspunt tot het uiteinde, tel de speling op die de lade nodig heeft om op te rollen bij de gespecificeerde minimale buigradius, voeg een servicetoeslag toe en rond vervolgens af naar de volgende standaardstap. Een uitgewerkte illustratie: een traject van 1,2 m, twee spoelen in een bak waarvan de aangegeven minimale straal 30 mm is (ongeveer 0,19 m vezel per winding, dus 0,38 m), plus 0,1 m aan het uiteinde, levert 1,68 m op, wat een bestelling van 2,0 m wordt. Als je daaronder bestelt, wordt de vezel voorbij zijn buiglimiet gedwongen, waardoor verzwakking ontstaat die pas optreedt nadat de lade is gesloten. Als u ruim erboven bestelt, raakt de cassette verstopt door het teveel, waardoor later werk wordt belemmerd. Dezelfde rekenkunde beslist of de behuizing zelf de capaciteit heeft, en dat is het punt waaropselectie van patchpanelen en behuizingenis niet langer een afzonderlijke beslissing van de glasvezel-pigtail-specificatie.

De selectie van jassen wordt vooral bepaald door de brandcode. PVC is een algemeen aangeboden materiaal voor algemene- doeleinden; er wordt een LSZH glasvezel-pigtail gespecificeerd waar rooktoxiciteit en ondoorzichtigheid in afgesloten bezette ruimten worden gereguleerd, en OFNR- en OFNP-aanduidingen zijn van toepassing waar vermeldingen van stijgleidingen en plenums worden afgedwongen. Dit zijn compliancebeslissingen en geen prestatiebeslissingen. Schrijf de vermelding op die uw lokale bouw-, elektrische en brandvoorschriften vereisen in plaats van een materiaalnaam, omdat de vereiste verschilt per rechtsgebied en per projectspecificatie.

Een standaard glasvezel pigtail voor binnenshuis is niet gebouwd voor directe blootstelling buitenshuis, en dat zeggen we liever vóór een bestelling dan erna. Het mist de UV-stabiele, weer-bestendige mantel en de versterking die nodig is om temperatuurwisselingen, binnendringend vocht en mechanische belasting te overleven. "Buiten" is ook niet één voorwaarde, en gepantserd en waterdicht zijn geen uitwisselbare antwoorden. UV-blootstelling bepaalt de chemie van de mantel, stilstaand water of condensatie zorgt voor afdichting en bescherming tegen binnendringing, knaagdier- en mechanische impactrisico's zorgen voor bepantsering, en het temperatuurbereik bepaalt zowel de materiaalkeuze als de kwalificatie waarop de assemblage is getest. Specificeer de omstandigheden die de assemblage zal zien en laat de constructie volgen.

Mechanische limieten horen op dezelfde lijn als de eigen nummers van het samenstel. De cijfers voor trekspanningen die zijn opgegeven voor de buiten- trunkkabel van de fabriek worden niet overgedragen op een korte connectorconstructie, waarvan de beperkende parameters de treksterkte van de staartkabel en de connectorretentiekracht van het aangesloten uiteinde zijn. Vereist beide uit de datasheet van de specifieke constructie die u bestelt, en vereist ze voor de SKU in plaats van voor de productfamilie.

Telcordia GR-326-CORE is de meest geciteerde en meest verkeerd toegepaste referentie in deze productcategorie. Het bevat algemene eisen voor connectoren die worden gebruikt om single-mode optische vezels met elkaar te verbinden en voor de daaruit vervaardigde jumperconstructies (Telcordia). In het veld monteerbare connectoren worden afzonderlijk behandeld onder GR-1081, en reinigingsproducten voor connectoren onder GR-2923.

Het document dat er het vaakst naast wordt geciteerd, is verkeerd geciteerd.GR-1435-CORE is 'Algemene vereisten voor optische multivezelconnectoren', wat multivezel betekent, niet multimode.Het behandelt multi-vezelconnectoren zoals MPO--stijlassemblages, en het onderwerp is nog steeds single-mode. In veel leveranciersliteratuur wordt het beschreven als de multimode tegenhanger van GR-326, en kopers nemen de fout over in hun eigen offerteaanvragen. Als een leverancier GR-326-documentatie aanbiedt ter ondersteuning van een multimode glasvezel-pigtail, is het juiste antwoord om niet om GR-1435 te vragen. Het gaat erom te erkennen dat geen enkel Telcordia GR-document in die familie het product dekt, en in plaats daarvan acceptatie te specificeren op basis van IEC-prestatieklassen en batchtestgegevens.

Kwalificatiebewijs en leveringsbewijs zijn niet hetzelfde document

Een GR-326-kwalificatierapport beschrijft een connectorontwerp dat een testregime heeft overleefd; er staat niets over de haspel die volgende maand arriveert. ISO 9001 certificeert dat een productieproces wordt gedocumenteerd en gecontroleerd, en niet dat een batch aan een optische specificatie voldoet, en CE en RoHS zijn markttoegang- en verklaringen over stoffen. Wat uw zending beschrijft, is een testrecord dat aan uw batch is gekoppeld, met vermelding van de meetmethode, de golflengte, de monsterbasis en de batchidentificatie. Vraag om kwalificatie van derden wanneer u een connectorontwerp goedkeurt in een netwerkstandaard. Vraag om batchgegevens wanneer u de levering van een glasvezel-pigtail-bestelling accepteert. Het verwarren van de twee is hoe kopers eindigen met een indrukwekkend certificaat en een niet-verifieerbare haspel.

Dezelfde negen velden produceren wezenlijk verschillende optische en mechanische eisen, afhankelijk van waar het product terechtkomt. Beide onderstaande kolommen zijn een illustratieve startspecificatie afgeleid van de genoemde aannames, en zijn geen universele vereiste.

De aannames en hoe ze tot het cijfer leiden.De GPON-kolom gaat uit van een klasse B+ PON-budget van 28 dB, een 1:32 splitter die ongeveer 17,5 dB verbruikt, ongeveer 5 dB vezel- en splitsingsverlies, en twee gekoppelde connectorparen. Hierdoor blijft er een aantal dB niet toegewezen, dus klasse C is voldoende en het specificeren van klasse B-aankoopmarge heeft de link niet nodig. De datacenterkolom gaat uit van een kanaalbudget van bijna 2,6 dB bij de beoogde snelheid en bereik, ruwweg 1,0 dB vezel- en splitsingsverlies, 0,6 dB als technische marge, en vier gekoppelde paren die de resterende 1,0 dB delen. Dat maakt een gemiddelde van 0,25 dB per paar mogelijk, wat klasse C volledig zou verbruiken zonder hoofdruimte, terwijl het gemiddelde van 0,12 dB van klasse B ruimte laat voor veroudering en re-reparatie. Verander de splitsingsratio, het aantal paren of de gereserveerde marge en het cijferadvies verandert mee. Het cijfer is een output van de begroting en geen attribuut van de aanvraag.

Aan onze kant verwijzen de negen velden naar productiestappen die records achterlaten: verificatie van inkomende vezels en ferrules, splijten en reinigen, connectorassemblage met temperatuur{0}}gecontroleerde uitharding, afzonderlijke polijstprogramma's voor UPC en APC, geautomatiseerde eind-inspectie en optische tests op insteekverlies, retourverlies, continuïteit, polariteit, kleurvolgorde en lengte vóór het definitieve labelen. Welke van deze records de moeite waard is om te eisen, hangt af van de inzet en de praktische verschillen daartussenFTTH-, ODF- en datacenteromgevingenbeslis of u gegevens per-artikel of een batchstatistiek nodig heeft.

Schrijf de negen regels. Vermeld de meetmethode en de verzwakkingsgraad afzonderlijk van de vereiste voor rendementsverlies op regel 4, vermeld het editiejaar en de geldende acceptatieregel op regel 5, maak van het polijsttype een verklaring voor het kanaal-breed in plaats van een verklaring per-item, bereken de lengte vanaf de behuizing en vereis trek- en retentiecijfers voor de SKU in plaats van voor de familie. Dat alleen al neemt de meeste leveringsgeschillen weg die deze productcategorie genereert.

Vraag voor de rest om documenten in plaats van garanties. Beschikbaar bij een bestelling: datasheets, per-item of per-batch testrapporten met de aangegeven meetmethode, invoegverlies- en retourverliesrapporten, paklijsten en conformiteitscertificaten. Dat kanvraag een monster aan dat is getest volgens uw eigen specificatie van negen- regels, met zijn batchtestrecord. Stuur de negen velden en we zullen in hetzelfde formaat reageren, inclusief de regels waarop we terug zouden drukken. Volledige specificatieopties en aanpassingsvelden staan ​​vermeld op deglasvezel pigtail productpagina.
