Een Optical Distribution Frame (ODF) en een glasvezelpatchpaneel huisvesten beide adapters, organiseren kabels en worden gemonteerd in 19-inch racks. Van buitenaf zien ze er uitwisselbaar uit. Dat zijn ze niet. Elk apparaat behandelt een compleet andere fase van glasvezelconnectiviteit, en het installeren van het verkeerde apparaat op het verkeerde punt in uw topologie betekent meestal dat u het er later uit moet halen.
| Wat is het verschil tussen ODF en patchpaneel? Vezelpatchpaneel versus ODF: belangrijkste verschillen Hoewel glasvezelpatchpanelen en ODF's beide integrale componenten zijn van glasvezelnetwerken, zijn er enkele belangrijke verschillen: Doel: Glasvezelpatchpanelen worden voornamelijk gebruikt voor het aansluiten en beheren van glasvezellijnen. Omgekeerd verbinden en beheren ODF's niet alleen de kern, de pigtail van de optische kabel en de lijnaanpassing, maar beschermen ze ook. Ontwerp: Patchpanelen zijn doorgaans eenvoudiger dan ODF's en bevatten alleen patchpanelen en glasvezeladapters. ODF's omvatten daarentegen patchpanelen, glasvezeladapters en kunnen ook andere componenten bevatten, zoals glasvezelzendontvangers, glasvezelschakelaars, glasvezelverzwakkers, enz. Gebruik: ODF's worden doorgaans gebruikt in lange-communicatie op afstand en grootschalige- netwerken, terwijl patchpanelen vaker worden gebruikt in lokale netwerken en datacenters. Schaal: ODF's kunnen doorgaans meer glasvezelverbindingen huisvesten, waardoor ze geschikter zijn voor grootschalige netwerkinfrastructuren op- schaal. Samenvattend dienen zowel glasvezelpatchpanelen als ODF's voor het organiseren en beheren van glasvezelverbindingen, maar hun ontwerp, gebruik en toepassingsscenario's verschillen. Houd bij het kiezen tussen deze apparaten rekening met het doel, de netwerkschaal en de specifieke netwerkvereisten. |
Wat is precies een optisch distributieframe (ODF)?

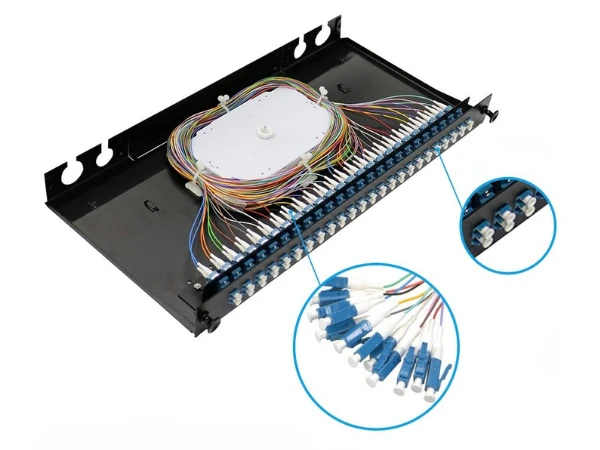

Een ODF is waar glasvezelkabels van buiten de fabriek (OSP) een faciliteit binnenkomen en worden georganiseerd voor interne distributie. Wanneer een met 288-vezels gepantserde trunkkabel van de straat komt, wordt deze niet rechtstreeks op een schakelaar aangesloten. Het komt de ODF binnen, waar technici de buitenmantel strippen, individuele vezelstrengen scheiden en ze allemaal op een lasverbinding plakken.glasvezel staartstukdat een eindpunt met connectoren biedt (meestal SC, LC of FC) voor cross-aansluiting op interne distributiekabels. In veel FTTH-implementaties herbergt de ODF ook PLC-splittermodules die een enkele voedingsvezel in meerdere abonneetakken verdelen voordat die takken het frame verlaten.
Al dat laswerk heeft een beschermde omgeving nodig. ODF-behuizingen beschermen kwetsbare smeltverbindingen tegen stof, vocht, trillingen en onbedoeld contact, terwijl uitschuifbare lasbakken- elk laspunt toegankelijk houden voor OTDR-testen zonder aangrenzende vezels te verstoren. Geïntegreerde kabelgeleidingsgeleiders zorgen voor een minimale buigradius op elke streng, wat belangrijker is dan de meeste mensen beseffen wanneer honderden vezels één frame delen. Een vloer-staande ODF biedt plaats aan 576, 864 of meer dan 1000 verbindingen via modulaire ladeconfiguraties-de reden dat u ze aantreft in centrale kantoren van vervoerders en campustoegangsfaciliteiten waar tientallen trunkkabels samenkomen.
Wat is ODF en IDF?
ODF (Optical Distribution Frame) is een glasvezelbeheerapparaat dat wordt gebruikt voor het afsluiten, verbinden en beschermen van glasvezelkabels in telecom- en datacenteromgevingen. IDF (Intermediate Distribution Frame) is een secundair netwerkdistributiepunt dat de connectiviteit van het Main Distribution Frame (MDF) uitbreidt naar individuele verdiepingen of zones binnen een gebouw. ODF beheert glasvezelsignalen, terwijl IDF netwerkverbindingen distribueert naar eindgebruikers.
Wat doet een glasvezelpatchpaneel?
Een glasvezelpatchpaneel is een in een rack-gemonteerde behuizing met rijen adapters (LC duplex, SC simplex, MTP/MPO) op een voor-plaat. Achter de plaat worden voor-afgesloten trunkkabels of pigtailed distributievezels aangesloten op de achterkant van elke adapter. Een technicus met een 3-meterglasvezel patchsnoerwordt op de voorkant aangesloten en voltooit het circuit naar actieve apparatuur-een schakelaar, een server, een mediaconverter.
Geen fusielasapparaat, geen lasbakken. Sluit een patchkabel aan om een nieuwe server online te brengen en koppel deze los om buiten gebruik te stellen. Verplaatsingen, toevoegingen en wijzigingen (MAC's) gebeuren binnen enkele seconden. Moderne panelen met hoge{3}}dichtheid verpakken 24 LC-duplexpoorten (48 vezels) in één enkele rackeenheid, terwijl MTP-cassetteontwerpen dit opdrijven tot 96 of 144 vezels per eenheid. In datacenters waar elke rackunit de vastgoedkosten vertegenwoordigt, is die dichtheid de drijvende kracht achter de meeste aankoopbeslissingen.
Belangrijkste verschillen tussen ODF en patchpaneel
Bij een ODF worden onbewerkte kabels van buiten de fabriek permanent afgesloten door middel van smeltlasverbindingen- die tien jaar onaangeroerd kunnen blijven. Een patchpaneel is volledig gebaseerd op connectoren-: elke verbinding is ontworpen om met de hand te worden gemaakt en verbroken, zo vaak als het netwerk vereist. De verschillen tussenvezelvlechten en patchsnoerenweerspiegel deze zelfde permanente-versus-flexibele kloof op componentniveau.
Locatie, constructie en capaciteit vloeien allemaal voort uit dat ene feit. ODF's bevinden zich bij kabelingangen, hoofdverdeelframes en ontmoetingsruimtes-gebouwd met zware- stalen behuizingen, geïntegreerde trekontlasting en royale routeringsruimte omdat ze gepantserde buitenkoffers verwerken. Patchpanelen bevinden zich in apparatuurrekken naast schakelaars en routers, aanstekers en op een schuif-rail-gemonteerd, omdat hun taak bestaat uit schoon beheer van patchkabels in een gecontroleerde binnenomgeving. En hoewel een ODF-installatie duizenden glasvezelstrengen over meerdere frames kan beheren, optimaliseert een patchpaneel voor poort-per-rack-eenheidsdichtheid-minder totale vezels, strak genoeg opeengepakt om een volledige apparatuurkast te bedienen zonder verticale ruimte te verspillen.

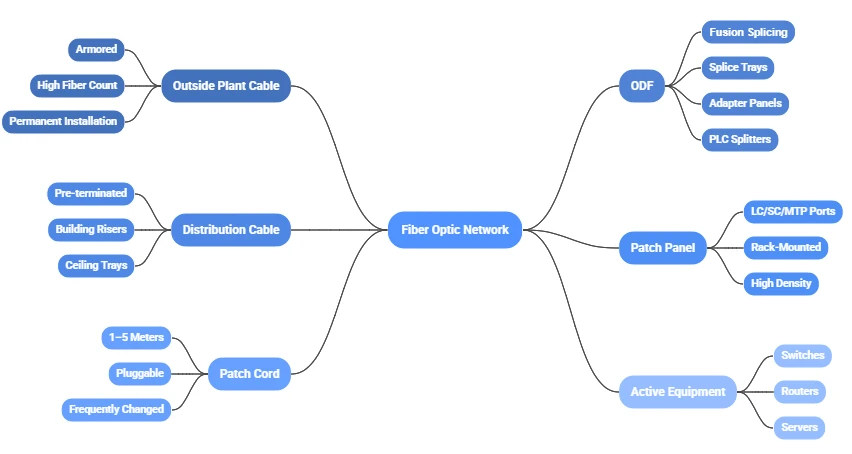

Waar iedereen past in een echte implementatie
In een typisch FTTH- of FTTP-netwerk bevindt zich een ODF van carrier-kwaliteit op het centrale kantoor of in de veldkast. Het ontvangt voedingskabels van de backbone, splitst ze in distributievezels en vaak huizenPLC-glasvezelsplittersdie één stroomopwaartse glasvezel verdelen in 16 of 32 abonneetakken. Van daaruit waaieren de distributiekabels uit naar terminals op straat-niveau en abonneeruimtes.
Datacenters werken precies andersom. Trunk-vezels van de campusbackbone eindigen bij een ODF in de belangrijkste glasvezelingangsruimte, maar de actie van dag tot dag vindt plaats op rijniveau, waar patchpanelen met hoge dichtheid beheerders de poortverbindingen geven die ze kunnen aansluiten en loskoppelen naarmate de werklast verandert. Een filiaal of een -vloerinpassing- vereenvoudigt de zaken nog verder: als de serviceprovider vooraf- glasvezel levert, kan een compact aan de muur-gemonteerd patchpaneel de hele locatie afhandelen, zonder enige splitsing.
De meeste goed-ontworpen netwerken gebruiken beide tegelijk. De ODF verzorgt de afsluiting van trunkkabels en lange-cross- verbindingen; het patchpaneel biedt flexibele laatste-meter-connectiviteit met apparatuurpoorten. Deze gelaagde aanpak isoleert de gevoelige lasomgeving van het dagelijkse patchen, waardoor het risico op onbedoelde vezelbeschadiging wordt verminderd. Het betekent ook dat wanneer er een netwerkuitbreiding komt-een nieuwe switch, een nieuwe rij servers-de enige hardware die moet worden gewijzigd zich op patchpaneelniveau bevindt, en niet binnen de ODF.
Waarom connectorkwaliteit het hele systeem vormt
De ODF en het patchpaneel krijgen de meeste aandacht in de planningsbesprekingen, maar de connectoren doen het eigenlijke optische werk. Adapterpoorten, pigtail-aansluitingen, patchkabel-aansluitoppervlakken-ze zorgen allemaal voor invoegverlies, en dat verlies stapelt zich op. In een ODF met 144 vezels die een dichte FTTH-splitsing biedt, stapelt een verschil van 0,1 dB per connector zich snel op over honderden gekoppelde paren.
Het grootste deel van de prestatiekloof tussen een goede connector en een slechte zit in de ferrule. Nauwkeurig-gepolijst keramiek van zirkoniumoxide houdt de vezelkernen uitgelijnd binnen sub-micron-toleranties; slecht afgewerkte eindvlakken genereren rendementsverliespieken die hoge-snelheidssignalen-verslechteren, vooral op 100G-en- coherente verbindingen daarboven, waar elke tiende van een dB telt. Binnen een ODF is de kwaliteit van de connectoren nog belangrijker dan bij het patchpaneel, omdat een varkensstaart die door fusie-gesplitst is en in de adapter zit, bedoeld is om gedurende de levensduur van de kabelinstallatie te blijven bestaan. Een slechteglasvezel connectorbegraven in een lasbak is niet iets dat je op dinsdagmiddag verwisselt.
De vormfactor speelt ook een rol in de dichtheid.LC-connectoren met hun 1,25 mm ferruleleveren grofweg het dubbele aantal poorten per rack-eenheid vergeleken met de 2,5 mm-vormfactor van SC. Daarom domineert LC moderne patchpanelen in datacenters en verschijnt het steeds vaker in ODF-adaptersecties. SC en FC hebben nog steeds terrein in oudere telecomfabrieken waar achterwaartse compatibiliteit zwaarder weegt dan de dichtheidswinst.
De juiste apparatuur afstemmen op uw netwerkweegschaal
Een 12-glasvezelverbinding met een filiaal en een 1500-glasvezelhoofdstation hebben vanuit hardwareperspectief vrijwel niets met elkaar gemeen, en te veel specificaties verspillen net zo betrouwbaar geld als te weinig specificaties uitval veroorzaken.
Aan de lichtere kant-minder dan 48 vezels-kan een aan de muur-gemonteerd of 1U-rek-gemonteerd patchpaneel de klus zelf klaren. Een SOHO-kantoor dat bijvoorbeeld is aangesloten op een GPON ONT heeft mogelijk alleen een glasvezelaansluitpaneel met 4- of 8-poorten nodig nabij de ingang van het gebouw. De kabels worden kant-en-klaar geleverd, dus er hoeft niets te worden gesplitst en er is geen reden om te investeren in infrastructuur op ODF-niveau.
Zodra het aantal vezels het bereik van 48-tot-288 bereikt, volstaat een enkel patchpaneel niet. Een bedrijfscampus of regionaal ISP-knooppunt met meerdere- verdiepingen op deze schaal profiteert van de combinatie van een speciale ODF bij de hoofdingang met in een rack gemonteerde patchpanelen in elke IDF-kast. De ODF biedt een schone cross-connect-laag voor trunk-splitsingen, terwijl de stroomafwaartse panelen het lokale IT-personeel in staat stellen verbindingen om te leiden zonder ooit een splitsingsbak te openen. Het juiste selecterensoorten glasvezelconnectorenop elk niveau-APC-verfijning voor lange- splitterfeeds, UPC voor korte-gegevenslinks-voorkomt dat reflectieproblemen zich tussen de lagen verspreiden. Dit is ook de schaal waarop etikettering en documentatie hun vruchten beginnen af te werpen; zonder een duidelijke poortkaart die ODF-splitsingsposities koppelt aan stroomafwaartse patchpaneelpoorten, kan het oplossen van een enkele mislukte link een hele middag in beslag nemen.
Na een paar honderd vezels wordt de ODF een permanente bouwinfrastructuur. Grootschalige datacenters en telecomcentrales op deze schaal hebben modulaire, vloerstaande systemen nodig- met stapelbare lasbakken, geïntegreerde routeringskanalen en adapterpanelen aan de voorzijde- die onderhoud aan het- gangpad mogelijk maken zonder aangrenzende verbindingen te verstoren. De hier geïnstalleerde hardware zal naar verwachting 15 tot 20 jaar meegaan. Hoog-kwaliteitsinglemode staartjesen in de fabriek{0}}geteste adapters op ODF-niveau kosten vooraf meer, maar ze elimineren de gestage stroom van probleemoplossingsgesprekken in het veld die goedkope componenten in de loop van de tijd genereren.
Kabelbeheer: de over het hoofd geziene factor die de levensduur van hardware verlengt
De manier waarop glasvezel door een ODF of patchpaneel wordt geleid, heeft net zoveel invloed op de prestaties als op de hardware zelf. Overtredingen van de buigradius, verwarde patchkabels en krappe slappe opslag zorgen allemaal voor verlies dat zichtbaar wordt in OTDR-sporen, maar zelden de juiste oorzaak krijgt.
Singlemode glasvezel (standaard G.652) heeft een minimale buigradius van ongeveer 15 mm, en het overtreden ervan leidt tot macrobuigingsverlies dat stilletjes uw verbindingsbudget leegmaakt. Binnen een ODF zijn de zones met het hoogste-risico de pigtail-uitgangspunten waar vezels van lasbakken naar adapterpanelen lussen en de slappe opslaggebieden waar overtollige vezels worden opgerold. Gebogen geleidekanalen en doorn--stijl spoelhouders in een goed-ontworpen ODF houden elke streng boven de minimale straal-zelfs wanneer een technicus de bak naar buiten schuift voor onderhoud en deze weer naar binnen duwt.
Bij het patchpaneel verschuift het probleem van interne bochten naar extern snoerbeheer. Een LC-paneel met 48-poorten in een druk datacenter verzamelt tientallen snoeren die uit de voorkant lopen, en zonder horizontale en verticale kabelmanagers raken die snoeren in de war, slepen ze aan de connectorlichamen en belasten ze de ferrule-veer met een constante zijdelingse kracht. Die mechanische druk versnelt de slijtage van het eind{4}} en verhoogt geleidelijk het inbrengverlies - een probleem dat met klittenbanden, goede servicelussen en consistente etikettering volledig kan worden voorkomen als de discipline er vanaf de eerste dag is.
De ODF-indeling heeft ook invloed op hoe vaak connectoren stroomafwaarts worden verstoord. Wanneer trunkvezels voldoende speling en schone routeringspaden hebben, kunnen OTDR-tests en onderhoudssplitsingen plaatsvinden zonder dat er aan vezels wordt getrokken of getornd. Elke keer dat een connector onder druk wordt gezet, wordt losgekoppeld en opnieuw-wordt geplaatst, worden er op het uiteinde vuil en micro-krasjes aangetroffen. Ontwerpen voor toegang met weinig-forcering vanaf het begin betekent minder onderhoud-en minder onderhoud betekent een langere levensduur van de connector.
Alles samenvoegen
ODF of patchpanel is voor de meeste netwerken geen of/of-beslissing-het is een kwestie van welk apparaat waar naartoe gaat. De ODF sluit hoofdkabels af en zorgt voor lange- kruisverbindingen-. Het patchpaneel geeft technici een flexibele patchlaag dicht bij de apparatuur. Het goed krijgen van die topologie is stap één.
Stap twee omvat alles eromheen: de kwaliteit van de ferrules en de polijstkwaliteit afgestemd op elke laag, de afmetingen van de behuizing gebaseerd op werkelijke vezelaantallen in plaats van op giswerk, en kabelgeleiding die connectoren beschermt tegen onnodige mechanische belasting. Dat is allemaal geen glamoureus werk, maar het is wel het verschil tussen een vezelfabriek die vijftien jaar lang goed draait en een fabriek die elk kwartaal een servicebezoek genereert.
