Eén of twee glasvezelstrengen - dat is het belangrijkste verschil tussen simplex- en duplex glasvezelkabels. Maar de keuze tussen beide bepaalt meer dan alleen de materiaalkosten. Het bepaalt de dichtheid van uw patchpaneel, de specificaties van elke patchkabel in de serie, en - het meest kritische - of de fysieke architectuur van uw gehele verbinding daadwerkelijk overeenkomt met wat het netwerk vereist. Hier is een snelle-referentievergelijking, en als u het volledige beeld nodig heeft, lees dan verder.
Simplex glasvezelkabel: één streng, één richting
Een simplex glasvezelkabel heeft een enkele streng glas- of kunststofvezel in één beschermende mantel. Het transporteert gegevens in één richting - van bron naar ontvanger, punt. Geen terugweg, geen tweerichtingsgesprek-.
Dat een-richtingsontwerp past bij een specifieke reeks taken. CCTV-bewaking is het klassieke voorbeeld: de camera legt video vast en stuurt de stream naar een opname-eenheid. De recorder hoeft nooit via dezelfde glasvezel gegevens terug te sturen naar de camera. Industriële sensornetwerken werken op dezelfde manier als - een temperatuursonde in een fabriek metingen naar een controledashboard stuurt, en het dashboard heeft geen reden om terug te praten.
Simplexkabels verzorgen ook de uitzendinfrastructuur. Bij televisieproductie verzendt een camera zijn feed naar een centrale uitzendeenheid via een simplex glasvezelverbinding. Medische beeldvormingsapparatuur - endoscopiesystemen en bepaalde röntgenapparatuur - vertrouwen op dezelfde unidirectionele aanpak. Het beeldapparaat stuurt gegevens met hoge-resolutie naar een verwerkingsstation, en dat is het hele gegevenspad.
Aan de fysieke kant is simplexvezel lichter en neemt minder laderuimte in beslag. Een enkele streng eindigt met eenSC-glasvezelconnectorof FC-connector is snel te installeren en eenvoudig op te lossen. Eén vezel, één uitlijning, één potentieel storingspunt - en die eenvoud heeft echte waarde bij grootschalige- sensorimplementaties waarbij u honderden afzonderlijke links gebruikt.
Duplex glasvezelkabel: twee-communicatie
Een duplex glasvezelkabel bundelt twee vezelstrengen samen in een zipcord-configuratie - twee strengen naast elkaar, verbonden door een dunne strook mantelmateriaal. Eén streng zorgt voor verzending (TX), de andere voor ontvangst (RX), dus één enkele kabel zorgt voor volledige bidirectionele communicatie.
Denk eens na over wat er in een datacenter gebeurt. Een server praat met een schakelaar - verzoeken gaan uit, reacties komen terug en beide richtingen blijven tegelijkertijd bezet. Vloerschakelaars voeden zich met een kernbackbone, en al deze uplinks vervoeren verkeer in beide richtingen. Dat is geen toeval; zo werken de protocollen. Ethernet, Fibre Channel, SONET - ze gaan allemaal uit van een gelijktijdig verzend-en-ontvangstpad. Duplexvezel bestaat omdat moderne netwerken niet om de beurt plaatsvinden.
Volledige-duplexwerking betekent dat beide strengen tegelijkertijd actief blijven. Een werkstation stuurt een verzoek naar een server op de ene streng, terwijl de server een antwoord terugstuurt op de andere. Niet wachten, geen beurt- nemen, geen verspilde bandbreedte. Dat is anders dan half-duplex, waarbij gegevens in beide richtingen reizen, maar slechts in één richting tegelijk - het walkie--model, waarbij u de spreekknop ingedrukt houdt en de andere persoon wacht.
Duplex patchkabels worden afgesloten met gepaarde connectoren. EenLC-naar-LC duplex patchkabelis tegenwoordig de meest gebruikte kabelassemblage in datacenters, dankzij de compacte 1,25 mm ferrule van de LC-connector en directe compatibiliteit met SFP- en SFP+-transceivers.

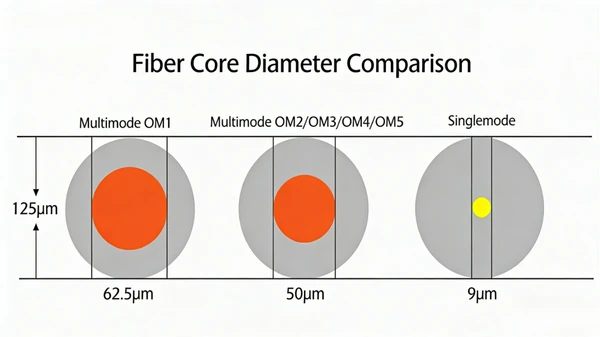

Enkele-modus versus multimodus
Zowel simplex als duplex glasvezelkabels zijn verkrijgbaar in single-mode- en multimode-versies. Deze keuze bepaalt de afstand en bandbreedte, dus het is de moeite waard om dit duidelijk te begrijpen.
Single{0}}mode glasvezel heeft een kerndiameter van 8 tot 10 micron en draagt één lichtstraal. Die strakke kern elimineert modale spreiding, waardoor het signaal schoon blijft over lange afstanden - we hebben het over kilometers, niet over meters. Single-mode simplex- en duplexkabels zijn de standaard voor telecom-backbones, grootstedelijke netwerken en elke verbinding over een paar kilometer. De kosten zijn hoger omdat single-zendontvangers laserlichtbronnen gebruiken in plaats van de goedkopere LED's in multimode-systemen.
Multimode glasvezel heeft een grotere kern - 50 of 62,5 micron - en laat meerdere lichtmodi tegelijkertijd reizen. Dat levert een sterke bandbreedte op over korte runs, maar het signaal verslechtert sneller omdat die meerdere lichtpaden de ontvanger op enigszins verschillende tijdstippen raken. Modale spreiding beperkt effectieve multimode-afstanden op 300 tot 550 meter voor 10G-verbindingen, afhankelijk van de OM3- of OM4-kabelkwaliteit. Voor campusnetwerken, verbindingen binnen-gebouwen en korte datacenters is multimode duplex glasvezel de kosteneffectieve-keuze.
Waar deze kabels eindigen op distributiepunten, moet een put-gespecificeerd zijnglasvezel aansluitkasthoudt verbindingspunten georganiseerd en beschermd. Dat detail scheelt uren aan probleemoplossing als je maanden na de installatie op zoek bent naar een problematische link.
Simplex versus duplex glasvezelkabels
De kosten zijn het eerste waar we naar vragen. Simplexkabel gebruikt één vezelstreng en één connector per uiteinde - minder materiaal, lagere prijs per stuk. Wanneer we honderden sensorfeeds door een industriële faciliteit leiden of een gebouw-breed CCTV-netwerk bekabelen, stapelen de besparingen per- run snel op. Duplexkabel kost meer vanwege de tweede streng en extra connectoren, maar biedt bidirectionele mogelijkheden die simplex niet kan repliceren.
Installatie is de tweede vraag. Simplex-kabels zijn dunner, flexibeler en gemakkelijker door nauwe leidingen te leiden. Duplexkabels zijn breder vanwege de ritssluitingconstructie, die beperkingen creëert bij patchpanelen met hoge{2}}dichtheid. Maar hier is de afweging: duplexkabels elimineren de noodzaak om twee afzonderlijke simplex-runs te beheren wanneer een project bidirectionele communicatie nodig heeft. In netwerkomgevingen is één duplexkabel schoner dan twee simplexkabels die naar dezelfde bestemming worden geleid.
De bandbreedtecapaciteit is in het voordeel van duplex in elke netwerkcontext. Gelijktijdige gegevensstroom in twee- richtingen betekent dat de volledige capaciteit van uw link in beide richtingen tegelijk werkt. Een simplex link besteedt alle bandbreedte aan één richting, - efficiënt voor sensorfeeds en uitzendingen, maar ondersteunt niet de verzend-en-ontvangstcyclus die IP-netwerken vereisen.
De connectorcompatibiliteit is voor beide typen identiek. Hetzelfdeglasvezeladaptersdie SC-naar-SC- of LC-naar-LC-verbindingen koppelen, werken afwisselend met simplex- en duplex-assemblages. Twee simplexkabels kunnen één duplexkabel vervangen, en het omgekeerde geldt. In de praktijk heeft duplex de voorkeur voor netwerkverbindingen, omdat het kabelbeheer hierdoor overzichtelijker blijft.
Waar Simplex glasvezelkabels te gebruiken
Simplex-glasvezel hoort thuis in elke toepassing waar gegevens in één richting stromen van bron naar ontvanger: CCTV- en videobewakingssystemen, industriële automatiseringssensoren en IoT-bewakingsnetwerken, distributie van uitzendsignalen (zoals de voedingen van camera's-naar-productiefaciliteiten), gegevensoverdracht van medische beeldvorming (zoals verbindingen van endoscopen-naar-verwerkingsstations), en snelwegsensorrelais en detectiesystemen voor stadionperimeters.
In al deze scenario's genereert het bronapparaat gegevens en verbruikt het ontvangende apparaat deze. Er bestaat geen retourkanaal in het applicatieontwerp, dus het gebruik van duplexkabel verhoogt de kosten zonder toevoeging van functionaliteit.
Waar duplex glasvezelkabels te gebruiken
Duplexvezel gaat overal waar bidirectionele communicatie plaatsvindt -, wat de overgrote meerderheid van de netwerkinfrastructuur bestrijkt. LAN-backbone-verbindingen tussen switches en routers, server-naar-switch-koppelingen in datacenters, WAN-verbindingen tussen gebouwen, glasvezel-naar-het-bureau voor werkstations met hoge- bandbreedte, en verbindingen met glasvezelmodems en mediaconverters draaien allemaal op duplex glasvezel. Als het apparaat aan beide uiteinden zowel gegevens verzendt als ontvangt - en dat beschrijft elk netwerkapparaat dat in de afgelopen twintig jaar is gebouwd, is - duplex de kabel die moet worden gespecificeerd.
Eén ontwikkeling die de moeite waard is om te weten: BiDi (bidirectionele) zendontvangers bereiken twee-wegcommunicatie via een enkele vezelstreng door verschillende golflengten te gebruiken voor zenden en ontvangen. BiDi-transceivers gecombineerd met simplex-kabels verminderen het aantal vezels in metro- en toegangsnetwerken waar de kanaalruimte krap is. Deze aanpak vereist golflengte-specifieke transceivers aan beide uiteinden, dus het is een gerichte oplossing in plaats van een algemene vervanging voor duplex.
Hoe u de juiste glasvezelkabel voor uw toepassing kiest
De beslissing komt neer op één vraag: transporteert de link gegevens in één of twee richtingen? Eén richting - een sensor die een dashboard voedt, een camera die een recorder voedt - betekent simplex. Twee richtingen - elke netwerkverbinding - betekent duplex.
Daarnaast mag u de kwaliteit van de beëindiging niet over het hoofd zien. Een schoon, goed gepolijstglasvezel snelle connectorop elk kabeltype presteert het elke keer beter dan een slecht afgesloten premiumkabel. De beste kabel op de markt redt geen verbinding met een vuil of verkeerd uitgelijnd uiteinde.
Voor de meeste netwerkconstructies is een combinatie van beide kabeltypen zinvol. Voer duplex uit voor actieve netwerkverbindingen. Gebruik simplex voor specifieke monitoring-, sensor- en broadcastfeeds. Door het kabeltype aan te passen aan de daadwerkelijke datastroom - in plaats van bij elke run standaard duplex te gebruiken - blijven de materiaalkosten onder controle en blijven de kabeltrajecten beheersbaar, zonder dat dit ten koste gaat van de prestaties waar dat nodig is.
