MPO/MTP-cassettes in datacenterbekabeling: typen, polariteit en selectiegids

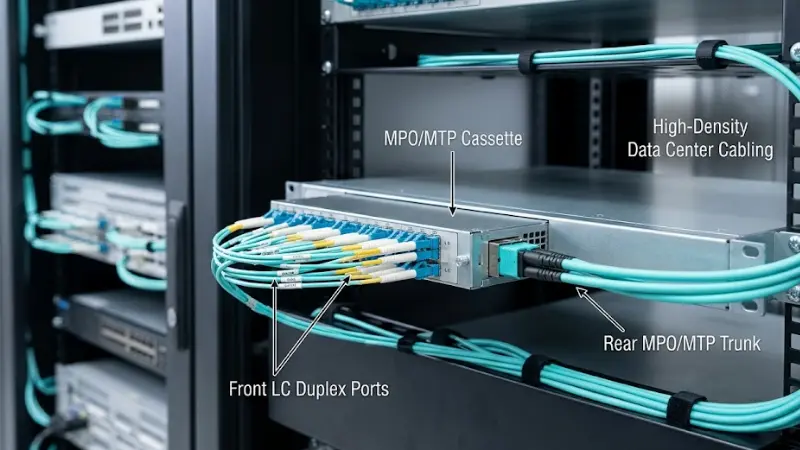

Datacenterweefsels worden steeds dichter en sneller. Naarmate de kasten vol raken en de verbindingen zich verplaatsen van 10G naar 40G, 100G en verder richting 400G, stopt het uitvoeren van individuele punt-naar-punt duplex-jumpers met het schalen - de paden vullen zich, de labeling wordt afgebroken en elke beweging of toevoeging wordt een jacht door een bundel losse koorden. Dit is het probleem waarvoor een MPO/MTP-cassette is gebouwd.

Een MPO/MTP-cassette neemt een array-trunk met een hoog{0}}vezel-aantal en verdeelt deze in de bekende LC- of SC-poorten waarop uw switches en servers daadwerkelijk worden aangesloten. Als het goed wordt gedaan, biedt het u patching met hoge-dichtheid die snel kan worden geïnstalleerd, voorspelbaar in onderhoud en klaar om te migreren. In deze gids wordt uitgelegd wat deze modules zijn, welke typen en configuraties u zult zien, hoe polariteit werkt, waar ze passen en hoe u er een kunt kiezen zonder het verkeerde onderdeel te bestellen. Als u nog steeds array-connectoren afweegt tegen duplex, vindt u ons overzicht vanLC versus MTP/MPO in ontwerpen met hoge- dichtheidis een nuttige metgezel.

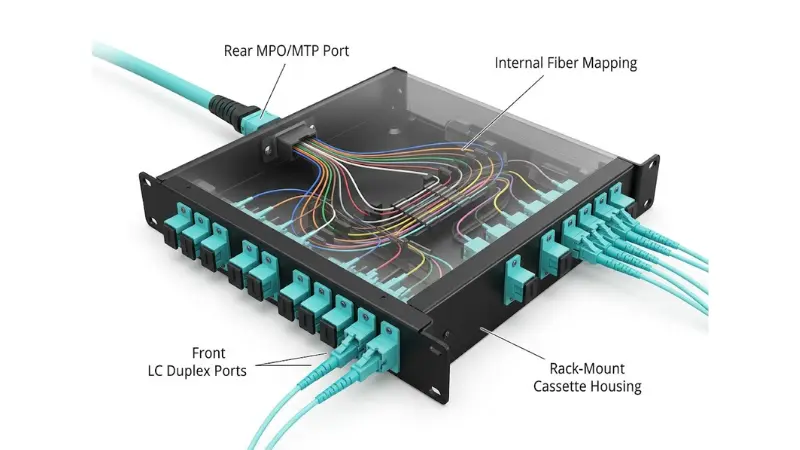

Wat is een MPO/MTP-cassette?

Een MPO/MTP-cassette is een vooraf- in een rek- monteerbare glasvezelmodule. De achterkant bevat een of meer MPO/MTP-arrayadapters - de trunkinterface - en de voorkant bevat een rij LC- (meestal duplex) of SC-adapters voor patching. Binnenin de behuizing wijst een kort lint of furcatie elke vezelpositie in de array toe aan een specifieke-zijpoort.

Die interne mapping is het hele punt: het wordt in de fabriek vastgelegd en vóór verzending getest, dus de relatie tussen de posities van de achterste arrays en de voorste poorten is voorspelbaar. Die voorspelbaarheid is ook de reden waarom polariteit (hieronder behandeld) als een systeem moet worden gepland in plaats van ter plekke te worden vastgelegd. In een typische lay-out beschikt de achterste MPO/MTP-poort over een backbone-trunk met een hoog-vezel-aantal, en geven de voorste LC- of SC-poorten apparatuur een schone, standaardinterface om in te patchen.

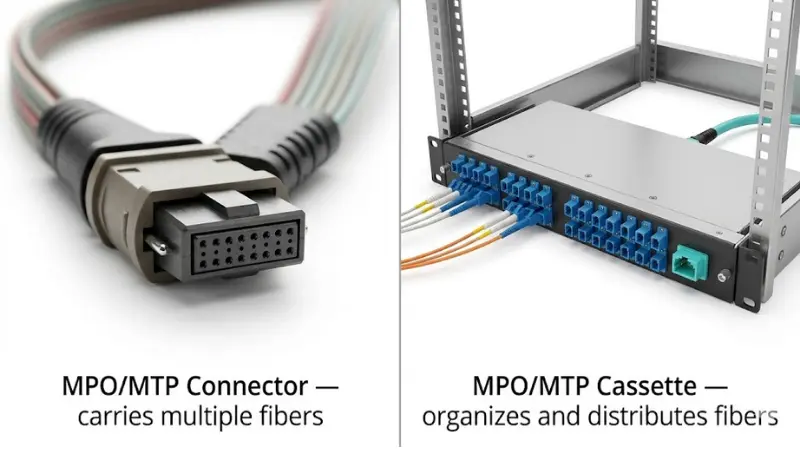

MPO/MTP-connector versus MPO/MTP-cassette

Deze twee termen worden losjes gebruikt, maar ze zijn niet hetzelfde.

EenMPO-connector(Multi{0}}fiber Push-On) is de connector zelf: een enkel lichaam dat meerdere vezels in een nauwkeurige MT-ferrule vasthoudt, met geleidepennen die een mannelijke (vastgezette) of vrouwelijke (losgemaakte) interface definiëren. MTP is een geregistreerde versie met hogere-tolerantie van de MPO-connector van US Conec; volgens deVeelgestelde vragen over Amerikaanse Conec, is het merk MTP ontworpen voor verbeterde optische en mechanische prestaties, terwijl het een MPO blijft die voldoet aan de normen-. Beide worden gedefinieerd door dezelfde normen voor onderlinge compatibiliteit - IEC 61754-7 en TIA-604-5 (FOCIS 5), zoalsFluke Networks vat het samen- dus alle MTP-connectoren zijn MPO-connectoren, maar niet elke MPO is een MTP.

Een cassette is de ingebouwde module die de connector bevat, plus de interne glasvezelgeleiding en de adapterpoorten aan de voorkant. Simpel gezegd: de connector draagt ​​de vezels, terwijl de cassette ze organiseert en verdeelt in een paneel of behuizing.

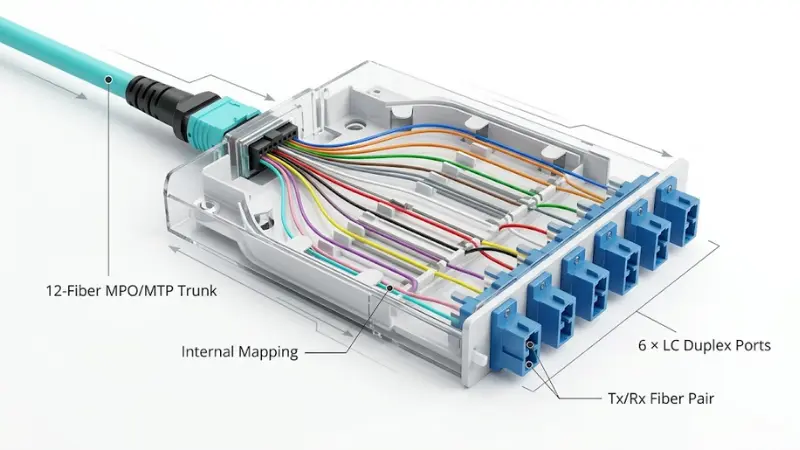

Hoe werkt een MPO/MTP-cassette? Een voorbeeld van 12 vezels?

Een gewone cassette heeft twee zijden: een MPO/MTP-poort aan de achterzijde voor deMPO/MTP-trunkkabelen LC- of SC-poorten aan de voorkant voor patchkabels.

Neem een ​​MPO-kofferbak van 12-vezels die op de achterkant is geplaatst. Elke LC-poort aan de voorkant is duplex: twee vezels, één voor verzenden en één voor ontvangen. Dus twaalf vezels worden toegewezen aan zes LC-duplexpoorten (twaalf simplexposities). Een technicus gebruikt vervolgens standaard LC-duplexjumpers om schakelaars, servers of een ander paneel te bereiken. De backbone blijft compact als een single array trunk, terwijl de voorkant flexibel en eenvoudig te patchen blijft. Als het duplexconcept nieuw is, zie dan het verschil tussenduplex en simplexverbindingen.

Veel voorkomende typen MPO/MTP-cassettes

"Cassette" is een categorie, niet een enkel onderdeel. Voordat u er een opgeeft, moet u bepalen waar u op elk van deze assen gaat zitten:

• Frontinterface:MPO/MTP-naar-LC (veruit de meest voorkomende in datacenters), of MPO/MTP-naar-SC voor sommige bedrijfs-, telecom- en oudere omgevingen.
• Aantal vezels:8-vezel, 12-vezel en 24-vezel zijn standaard, waarbij 16-vezel in opkomst is voor 400G/800G parallelle optica. 8-glasvezelcassettes sluiten op natuurlijke wijze aan bij parallelle transceivers met vier rijstroken, terwijl 12-vezel het werkpaard is om door te breken naar zes LC-duplex. Een typische 8-vezelconstructie wordt gebruikt8-vezel-MTP-naar-LC-assemblagesaan de kofferbakzijde.
• Vezelmodus:multimode (OM3, OM4, OM5) voor korte datacenterbereiken, of single-mode (OS2) voor langere runs en hogere- snelheidsroutekaarten. De cassette-, trunk- en patchkabels moeten dezelfde modus delen.
• Polariteitstype:Type A, B, C of een van de nieuwere universele typen - dit moet overeenkomen met de rest van het kanaal.
• Invoeging-verliesgraad:standaard versus componenten met laag-verlies (ook wel 'elite' genoemd), wat het belangrijkst is als het linkbudget krap is.

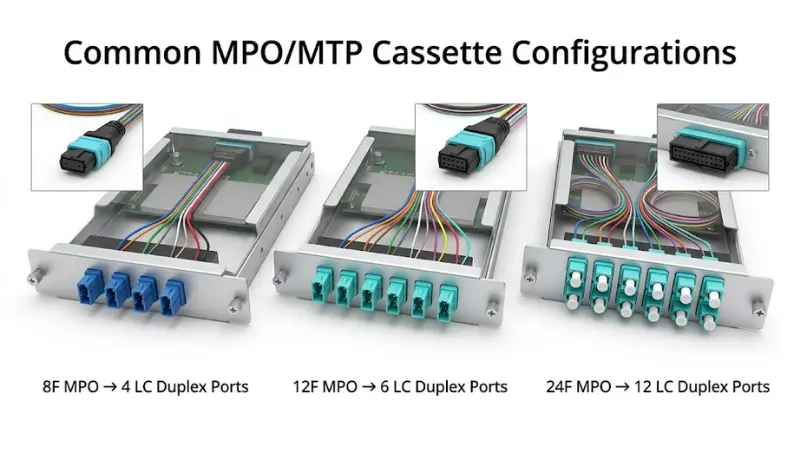

Typische MPO/MTP-cassetteconfiguraties

De meeste echte-cassettes vallen onder een handvol standaard breakouts. Door er één aan te passen aan uw transceiver en het aantal poorten vooraf te tellen, voorkomt u verrassingen bij de installatie.

Voor een concrete multimode-constructie moet a12-vezel OM4 MTP-cassetteis een gemeenschappelijk uitgangspunt voor de eerste configuratie hierboven.

Waarom datacenters MPO/MTP-cassettes gebruiken?

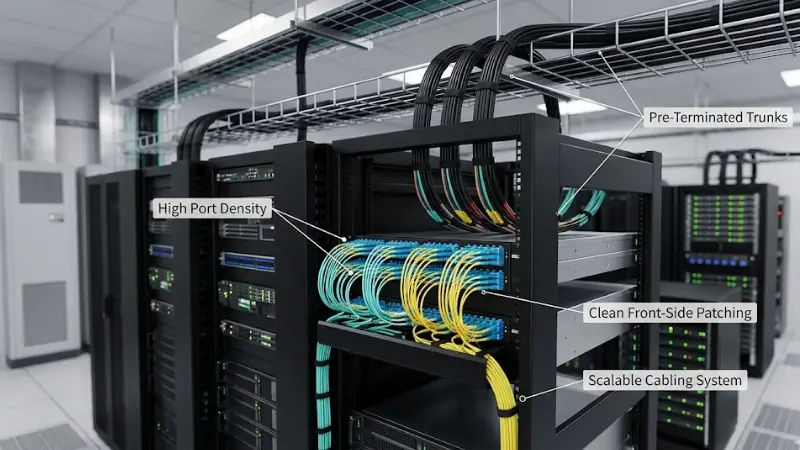

Hoge poortdichtheid in minder rackruimte

Een enkele 24-fiber array-trunk vervangt een bundel individuele duplexkabels, en een 1U-cassette kan twaalf LC-duplexpoorten presenteren. Je voert boomstammen met een hoog-vezelaantal langs het hoofdpad en breekt ze dicht bij de apparatuur uit, waardoor ruimte vrijkomt in kasten, trays en kanalen waar deze het schaarsst is.

Snellere, voorspelbaardere implementatie

Cassettes worden gekoppeld aan in de fabriek-afgemonteerde, in de fabriek-geteste trunks, zodat het meeste connectorwerk vóór levering wordt gedaan. Op locatie wordt het werk "de kofferbak landen, de cassette monteren, de voorkant repareren" - veel minder veldsplitsing of -afsluiting, wat strakke projectschema's realistisch maakt.

Eenvoudigere bewegingen, toevoegingen en wijzigingen

Omdat de patchzijde aan de voorkant is losgekoppeld van de backbone, kunnen technici poorten opnieuw-patchen zonder de trunkinfrastructuur te verstoren. Voor een faciliteit die regelmatig racks en koppelingen reorganiseert, verlaagt deze scheiding het risico dat tijdens een wijziging een niet-gerelateerde verbinding wordt uitgeschakeld.

Een gestructureerd migratiepad naar 40G, 100G en verder

Array-gebaseerde bekabeling ondersteunt parallelle optica, zodat een cassettesysteem de installatie modulair houdt naarmate de snelheid toeneemt. Dat gezegd hebbende, is dit niet automatisch: of een bepaalde cassette een toekomstige link ondersteunt, hangt af van het vezeltype, de polariteit, het aantal vezels en het verliesbudget. Een goed-gepland systeem geeft u speelruimte; een onder-gespecificeerde versie niet.

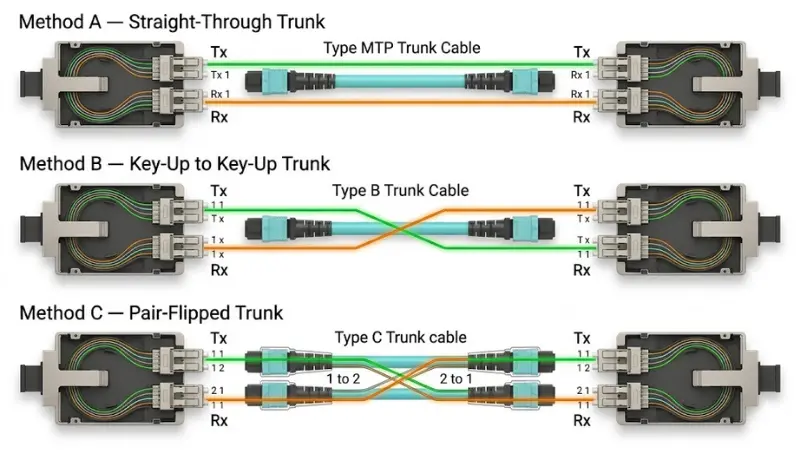

MPO/MTP-cassettepolariteit: methoden A, B en C

Polariteit is de enige factor die er waarschijnlijk voor zorgt dat een schone-installatie in een dode link verandert, en verdient dus meer dan een-regelige waarschuwing.

Polariteit betekent eenvoudigweg dat elke zendvezel (Tx) aan het uiteinde een ontvangstvezel (Rx) moet bereiken. Bij een gewone duplex LC-link vindt de crossover plaats in de duplex patchkabel. In een arraysysteem kan de crossover plaatsvinden in de trunk, in de cassette of in de patchkabel -, dus deze moet over het hele kanaal worden beheerd als één ontwerp. De TIA-568-standaard definieert drie methoden, opgebouwd rond Type A-, B- en C-kabels, en de herziening van 2022 (TIA-568.3-E) voegde twee "universele" methoden toe (U1 en U2) om array-toepassingen te vereenvoudigen, zoalsFluke Networks legt het uit.

• Methode Agebruikt een rechte-through (sleutel-omhoog naar sleutel-down) trunk, waarbij de crossover wordt afgehandeld in de patchkabels -. Daarom heeft hij één type patchkabel nodig aan het ene uiteinde en een ander type patchsnoer aan het andere uiteinde. Die gemengde-snoervereiste is een veel voorkomende bron van bestelfouten.
• Methode Bmaakt gebruik van een key-up to key-up trunk en overal één patchsnoer. Door zijn eenvoud is het populair voor parallelle optica, hoewel je nog steeds de details van het eind-gezichtstype (UPC versus APC) en enkele-modus moet bevestigen voordat je hierop standaardiseert.
• Methode Cdraait vezelparen binnen de stam om. Het is het minst gebruikelijk en het meest complex om te traceren.

De praktische regel: kies één methode en zorg ervoor dat de kofferbak, cassette en patchkabels daar consistent mee zijn. Vraag de leverancier voor welk polariteitstype een cassette is gebouwd en vraag om een ​​bedradingsschema. Verifieer vervolgens de daadwerkelijke mapping aan de hand van een glasvezelkaart of een fabriekstestrapport in plaats van ervan uit te gaan. Voor een eenvoudige-behandeling van deze afwegingen-: ditechte-kijk op MPO/MTP-glasvezelis het lezen waard voordat u bestelt.

Waar worden MPO/MTP-cassettes gebruikt?

Schakel over-naar-patch-paneel- en gestructureerde bekabeling

Cassettes worden gemonteerd in glasvezelpatchpanelen om georganiseerde verbindingen te creëren tussen switches en het gestructureerde bekabelingssysteem - LC-poorten aan de voorkant voor eenvoudig patchen, MPO/MTP-trunks aan de achterkant. Dit is de dagelijkse rol bij ontwerpen aan het eind-van- de rij en de middelste- van- rijen.

Backbone- en trunkbekabeling tussen zones

In grotere faciliteiten verbinden array-trunks de hoofd-, horizontale en apparatuurdistributiegebieden (MDA, HDA, EDA), en cassettes distribueren die trunkvezels naar bruikbare poorten in elke zone. EenOM3 12-vezel MPO-kofferbakis een typisch ruggengraatelement dat deze puistjes voedt.

10G-naar-40G/100G-migratie

Veel netwerken patchen tegenwoordig LC voor 10G, maar hebben een pad naar 40G of 100G nodig. Cassettes verbinden nu een trunk met hoge-dichtheid met op LC-gebaseerde apparatuur, terwijl de installatie aanpasbaar blijft. Dit is één van de redenen waarom array-bekabeling zo'n grote rol speelt bij de begeleiding vanhoe u 100G glasvezelbekabeling kiest.

Enterprise serverruimtes, telecomruimtes en edge-sites

Deze modules zijn niet alleen voor hyperscale. Enterprise-serverruimtes, telecomkasten en randkasten met hoge dichtheid- zijn allemaal van voordeel waar ruimte, organisatie en implementatiesnelheid van belang zijn.

MPO/MTP-cassette versus MPO-adapterpaneel versus breakout-kabel

Drie producten lossen overlappende problemen op, en het kiezen van de verkeerde is een veel voorkomende selectiefout.

Als uw switches arraypoorten vrijgeven, kan eenMPO/MTP-adapterpaneelis misschien alles wat je nodig hebt. Voor een vaste run waarbij een gehuisveste module overkill is, kan eenMPO-naar-LC breakout-kabelis de eenvoudigere keuze.

MPO/MTP-cassette versus traditionele duplexbekabeling

Traditionele duplexbekabeling is prima geschikt voor kleine systemen. Naarmate het aantal links toeneemt, worden individuele kabeltrajecten moeilijk te traceren en te beheren -, en dat is waar de cassettebenadering zijn plaats verdient.

Hoe kiest u de juiste MPO/MTP-cassette?

Het aantal poorten is het makkelijke gedeelte. De cassette moet ook passen bij het bekabelingsontwerp, de apparatuurinterface en het prestatiebudget.

1. Vezeltype en kwaliteit

OM3 en OM4 multimode dekken de korte afstanden die typisch zijn in een datacenter - van tientallen meters tot een paar honderd, afhankelijk van de snelheid - terwijl de single- OS2-modus langere runs afhandelt en de meeste speelruimte biedt voor routekaarten met hogere- snelheden. Houd de cassette-, trunk- en patchkabels van hetzelfde type. Als u tussen cijfers beslist, vergelijk danOM3 versus OM4 multimode glasvezel, en weeg multimode af tegen single{0}}mode in onze handleiding voorsingle-mode en multimode glasvezel.

2. Vezeltelling

Kies 8-vezels als u parallelle optica met vier- rijstroken wilt gebruiken, 12-vezels voor de gebruikelijke zes-duplex breakout, en 24-vezels als u maximale dichtheid en minder trunks wilt. De beslissende gegevens zijn het aantal rijstroken van uw transceiver, het aantal duplexpoorten dat u nodig heeft en uw groeiplan - niet een standaardnummer.

3. Frontinterface

LC-duplex is standaard omdat LC domineert op switches, servers en transceivers; SC verschijnt nog steeds in sommige bedrijfs- en oudere uitrustingen. Bevestig de uitrustingszijde voordat u bestelt, en voorraadafstemmingLC duplex patchkabels.

4. Polariteitsmethode

Kies vroeg voor A, B, C of universeel en specificeer vervolgens de bijpassende cassette, kofferbak en koorden. Ontvang het bedradingsschema schriftelijk.

5. Geslacht en vastzetten

MPO/MTP-connectoren zijn vastgemaakt (mannelijk) of losgemaakt (vrouwelijk), en een verbinding past alleen correct tussen tegenovergestelde geslachten. Vergrendel het geslacht van cassette versus kofferbak tijdens de planning - een ter plaatse ontdekte discrepantie betekent een vertraagde installatie en geen snelle omwisseling.

6. Insertieverlies en het linkverliesbudget

Elk gekoppeld paar voegt verlies toe, en een cassette introduceert zijn eigen connectorinterfaces, dus het moet worden meegeteld in het kanaalbudget - en niet als 'gratis' worden behandeld. Multimode-kanalen met hoge-snelheid, zoals 40GBASE-SR4 en 100GBASE-SR4 werken met een krap totaalbudget, vaak slechts een paar decibel over de hele link, dus elk connectorpaar is belangrijk. Als het budget krap is, kiest u componenten met laag-verlies en verifieert u het volledige kanaal aan de hand van de specificaties van de transceiver.

7. Compatibiliteit van behuizing en paneel

Cassettes kunnen worden gemonteerd in rack-behuizingen en patchpanelen, meestal 1U of 4U, met een schuif- of vast ontwerp. Niet elke cassette past in elke behuizing - controleer de grootte, montagestijl en compatibiliteit op onderdeel-niveau. Als je nog steeds de behuizing zelf kiest, is deze vergelijking vanglasvezelpatchpanelen en ODF'shelpt.

Een snelle pre-selectiechecklist:

• Vezeltype en -kwaliteit vast over cassette, kofferbak en snoeren
• Het aantal vezels is afgestemd op de transceiverlijnen en havenbehoeften
• Frontinterface (LC of SC) bevestigd tegen apparatuur
• Eén polariteitsmethode, met een bedradingsschema in het bestand
• Geslacht en vastzetten zijn opgelost in de ontwerpfase
• Kanaalverliesbudget berekend op basis van de zendontvangerspecificaties
• Compatibiliteit van de behuizing geverifieerd door onderdeelnummer

Veelvoorkomende fouten die u moet vermijden

Bestellen voordat u de polariteit bevestigt

Risico:koppelingen die geen licht doorlaten ondanks dat elk onderdeel fysiek met elkaar is verbonden, plus herverzending en herbewerking.Preventie:specificeer de polariteitsmethode en vraag het bedradingsschema op voordat de bestelling wordt verzonden.

Het mengen van vezelsoorten of -kwaliteiten in één kanaal

Risico:overmatig verlies of een kanaal dat buiten de--specificaties valt wanneer OM3-, OM4- en OS2-componenten worden gecombineerd.Preventie:specificeer de cassette, kofferbak en snoeren als één op elkaar afgestemde set.

Met uitzicht op het linkverliesbudget

Risico:een opgeruimd-systeem dat op hoge snelheid faalt omdat het totale invoegverlies te hoog is.Preventie:tel het hele kanaal op en vergelijk het met het transceiverbudget, vooral voor 40G en 100G.

Geslacht of pinning komen niet overeen

Risico:connectoren die niet passen en een installatie die vastloopt.Preventie:slotcassette en kofferbak geslacht tijdens ontwerp, niet tijdens bekabeling.

Alleen al op basis van de eenheidsprijs

Risico:inconsistent invoegverlies, ontbrekende testgegevens en onduidelijke polariteit van de goedkoopste onderdelen.Preventie:Als u een datasheet en een fabriekstestrapport nodig heeft, en waardeconsistentie over het laagste regelitem - voor een datacenter, is herhaalbare prestatie de besparing die er toe doet.

Wanneer moet u - gebruiken en wanneer mag u - MPO/MTP-cassettes niet gebruiken?

Cassettes zijn een goede keuze wanneer:

• Het project heeft glasvezelpatches met hoge-dichtheid nodig
• De installatietijdlijn is krap en de veldbeëindigingstijd is beperkt
• De fabriek maakt gebruik van gestructureerde bekabeling met trunks en patchpanelen
• Toekomstige snelheidsmigratie wordt verwacht
• Verplaatsingen, toevoegingen en veranderingen komen vaak voor en moeten eenvoudig blijven

Ze kunnen overdreven zijn als:

• Je hebt maar een handvol vaste links. - duplex-jumpers zijn eenvoudiger en goedkoper
• Apparatuur is MPO-native en gepatchte array-naar-array - een adapterpaneel kan voldoende zijn
• Een kanaal heeft een extreem krap verliesbudget en veel connectorparen - minder gekoppelde interfaces kunnen beter van pas komen

Vragen die u aan uw leverancier kunt stellen voordat u bestelt

• Achterste connector: MPO- of MTP-merk, welk aantal vezels en welk geslacht (vastgemaakt of losgemaakt)?
• Einde-gezichtstype: UPC of APC? (Enkele-modus is meestal APC.)
• Voorkant: LC of SC, hoeveel duplexpoorten?
• Vezeltype en kwaliteit: OM3, OM4, OM5 of OS2, en standaard of met laag-verlies?
• Polariteit: Type A, B, C of universeel, met aansluitschema?
• Invoeging-verlies/retour-verliesgraad en een fabriekstestrapport per cassette?
• Compatibiliteit van de behuizing en de overeenkomende onderdeelnummers?
• Etikettering, aangepaste configuraties, minimale bestelhoeveelheid en doorlooptijd voor bulk?

Veelgestelde vragen

Wat is het verschil tussen een MPO-cassette en een MTP-cassette?

De cassette is een zelfde soort module; het verschil is het merk van de connector erin. MTP is de door US Conec geregistreerde,-prestatieversie van de MPO-connector met hogere prestaties, die volledig voldoet aan de MPO-normen. Een MTP-cassette is een MPO-cassette die is gebouwd met connectoren van het merk MTP-.

Hoeveel LC-poorten biedt een 12-vezel MPO-cassette?

Zes LC-duplexpoorten - twaalf simplexposities. Elke duplexpoort gebruikt twee vezels (één verzendt, één ontvangt), dus twaalf vezels komen overeen met zes duplexpoorten.

Wat is het verschil tussen een MPO-cassette en een MPO-adapterpaneel?

Een cassette breekt een array-trunk uit naar LC- (of SC-) poorten via een interne, gedefinieerde mapping. Een adapterpaneel is een MPO-naar-MPO-schot-doorgang zonder doorbraak - u patcht array-naar-array aan beide zijden.

Heb ik een MPO-cassette met laag-verlies nodig voor 40G of 100G?

Vaak wel. Multimode-kanalen met hoge-snelheid hebben een krap budget voor inbreng-verlies, en elk gekoppeld connectorpaar eet daar veel van op. Als uw kanaal meerdere verbindingspunten heeft of dichtbij de afstandslimiet ligt, zorgen componenten met laag{4}}verlies ervoor dat de verbinding binnen de specificaties van de transceiver blijft.

Hoe voorkom ik dat de MPO-polariteit niet overeenkomt?

Kies één polariteitsmethode, zorg ervoor dat de trunk-, cassette- en patchkabels hiermee consistent zijn, vraag het bedradingsschema op bij uw leverancier en verifieer de mapping met een glasvezelkaart of testrapport in plaats van er vanuit te gaan.

Kan ik OM3- en OM4-vezels in dezelfde link combineren?

Licht gaat voorbij, maar je verliest de prestaties en bereikt garanties die afkomstig zijn van een uniform kanaal, en het resultaat kan bij hogere snelheden buiten de specificaties vallen. Specificeer één vezeltype per kanaal over de cassette, trunk en snoeren.

Belangrijkste afhaalrestaurants

Een MPO/MTP-cassette is de praktische brug tussen een array-backbone en de LC- of SC-poorten die uw apparatuur gebruikt. - Het levert dichtheid, snellere implementatie en eenvoudigere wijzigingen, op voorwaarde dat het vezeltype, het aantal, de polariteit en het verliesbudget samen worden gepland in plaats van aangenomen.

Om dat in praktijk te brengen: breng eerst uw rackindeling, verbindingssnelheden, afstanden en aantallen transceiverbanen in kaart. Bepaal vervolgens het vezeltype en -kwaliteit, het aantal vezels, de frontinterface en een enkele polariteitsmethode. Bestel vervolgens de cassette-, trunk- en patchkabels als één op elkaar afgestemd systeem - en vraag om de testrapporten voordat een bulkbestelling wordt verzonden.
