MPO-12 glasvezelkabelgids: gebruik, polariteit, MPO-8 versus LC

Als u glasvezelbekabeling met hoge-dichtheid evalueert voor een datacenterbackbone of een gestructureerde bekabelingsinstallatie, is de MPO-12 glasvezelkabel een van de eerste opties op uw shortlist. MPO-connectoren verpakken meerdere vezels in één enkele ferrule, en de 12-vezelvariant is al meer dan tien jaar een steunpilaar van de bekabeling van zakelijke datacenters. Maar ‘populair’ betekent niet altijd ‘optimaal’. Veel moderne transceivers met parallelle optiek gebruiken slechts acht vezels, wat betekent dat een Base-12-ontwerp vier vezels in die specifieke verbindingen inactief kan laten.

Deze gids behandelt wat een MPO-12-kabel eigenlijk is, waar deze nog steeds van groot praktisch belang is, hoe polariteit en connector-geslacht werken, en hoe u kunt beslissen of MPO-12, MPO-8 of duplexLC-connectorenzijn de juiste keuze voor uw volgende project.

Wat is een MPO-12 glasvezelkabel?

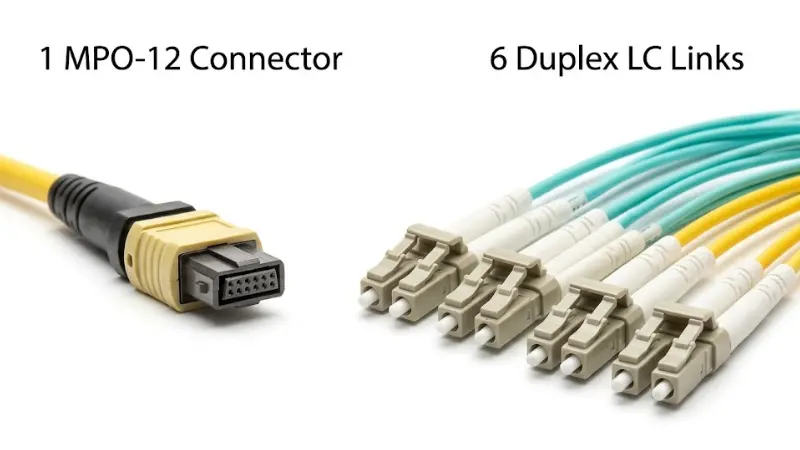

Een MPO-12-glasvezelkabel is een multi-vezelsamenstel dat 12 optische vezels in één enkele kabel aansluitMPO-connector. Het belangrijkste voordeel is de dichtheid: één compacte interface vervangt maximaal zes duplex patchkabels. Die consolidatie is de reden dat op MPO-gebaseerde bekabeling de gestructureerde backbone-verbindingen domineert in middelgrote-tot-grote datacenters, waar het beheren van honderden individuele duplex-jumpers onpraktisch zou zijn.

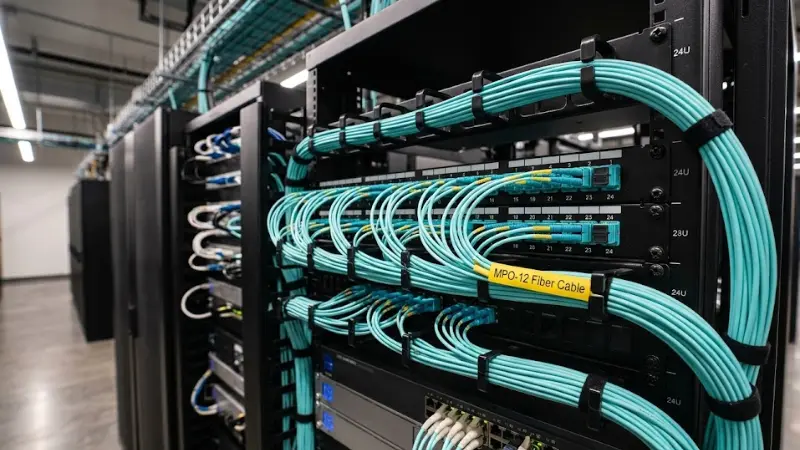

Vergeleken met een standaard duplexLC-patchsnoer, is een MPO-12-trunk ontworpen voor aggregatie - waarbij veel vezels door één pad worden geleid en deze worden uitgebroken bij cassettes of adapterpanelen dichter bij de apparatuur. Als uw omgeving alleen een twee-vezelpunt-naar-puntverbinding nodig heeft, is een duplex LC-kabel eenvoudiger en goedkoper. MPO-12 verdient zijn plaats wanneer het aantal vezels, de dichtheid van kabelgoten of de implementatiesnelheid van belang zijn.

Naast MPO zie je ook de term MTP gebruikt worden. MTP is een geregistreerde connector met hogere- specificaties, vervaardigd door US Conec en volledig compatibel met de generieke MPO-vormfactor. Bij aankoopbeslissingen gaat het erom dat de connector voldoet aan uw vereisten voor invoeg-verlies en retour-verlies, en niet welk label op de behuizing staat.

Waar MPO-12 nog steeds een sterke praktische betekenis heeft

Base-12 MPO-bekabeling is nog lang niet verouderd, maar de goede plek is kleiner geworden nu de industrie 8-vezel parallelle optica heeft ingevoerd. Hier blijft MPO-12 een goede keuze:

•

• Backbone-consolidatie voor duplextoepassingen.

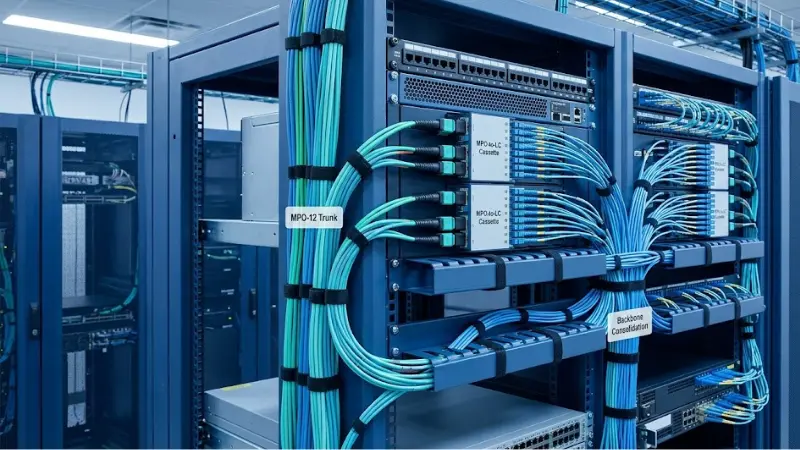

• In gestructureerde bekabelingsontwerpen die meerdere 10G-duplexverbindingen in één enkele trunk samenbrengen, maken 12-vezel MPO-assemblages verbinding metMPO-naar-LC-cassettesdie uitwaaieren naar zes duplex LC-poorten. Dit blijft een van de meest voorkomende implementatiepatronen in bedrijfsdatacenters.

•

• Brownfield-omgevingen met bestaande Base-12-infrastructuur.

• Als uw faciliteit al 12-vezeltrunks, cassettes en patchpanelen gebruikt, vermijdt het gebruik van MPO-12 voor uitbreiding de kosten en complexiteit van een volledige herarchitectuur. Conversiepatchkabels of hybride cassettes kunnen indien nodig Base-12-trunks overbruggen naar 8-vezelapparatuurpoorten.

•

• Breakout- en migratiescenario's.

• EenMPO-naar-LC breakout-kabellaat een enkele 12-glasvezeltrunk maximaal zes individuele duplexverbindingen bedienen -, handig als u oudere 1G- of 10G-duplexapparatuur moet aansluiten op een patchzone met hoge dichtheid.

Fluke Networks merkt dat op12-vezel MPO-connectiviteit is van oudsher een populaire keuze voor het consolideren van duplex-backbone-bekabelingin het datacenter, vooral in 10G Ethernet-omgevingen waar MPO-naar-LC-cassettes 12-vezel trunks omzetten naar zes duplexpoorten.

Wanneer MPO-12 niet de beste keuze is?

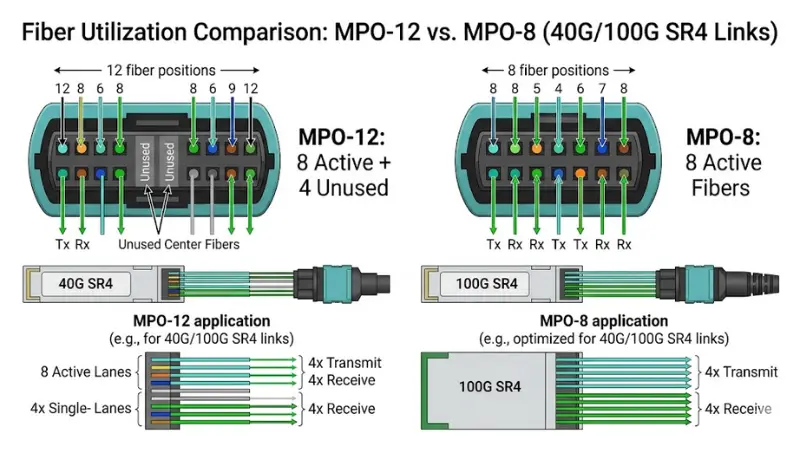

De belangrijkste beperking van MPO-12 komt tot uiting in parallelle-opticalinks. Zowel de 40GBASE-SR4- als de 100GBASE-SR4-zendontvangers gebruiken acht vezels: vier zenden en vier ontvangen. Wanneer u een transceiver met 8 vezels aansluit op een trunk met 12 vezels, blijven de vier middelste vezels ongebruikt. Over honderden verbindingen leidt dat tot aanzienlijke verspilling van glasvezelcapaciteit.

Fluke Networks legt uit dat deze inefficiëntie precies dat isheeft de industrie ertoe aangezet om 8-vezel MPO (Base-8) connectiviteit te ontwikkelenals een speciale oplossing voor 40G en 100G parallelle-optica-implementaties. Als u een nieuwe fabric rond SR4- of DR4-transceivers ontwerpt en geen achterwaartse compatibiliteit met een bestaande Base-12-installatie nodig hebt, zal een MPO-8-architectuur glasvezel efficiënter gebruiken en schoner opschalen naar 400G.

MPO-12 versus MPO-8 versus LC: een beslissingskader

Kies MPO-12 alsu breidt een Base-12-fabriek uit, consolideert duplex-backbones of implementeert breakout-zware architecturen waarbij 12-vezel trunks LC-cassettes voeden.

Vermijd MPO-12 alsU bouwt een greenfield parallelle{0}}opticastructuur rond 8-vezeltransceivers en beschikt niet over een verouderde Base-12-infrastructuur. In dat scenarioMPO-8-bekabelingzal een beter vezelgebruik en een schoner upgradepad naar 400G en hoger opleveren.

Hoe werkt een MPO-12-connector?

Een MPO-connector rangschikt vezels in een lineaire rij in een nauwkeurig-gegoten ferrule. In de versie met 12 vezels zitten alle 12 vezels in een enkele rij, waarbij strikte afstandstoleranties worden aangehouden die een invoegverlies van minder dan 0,5 dB per gekoppeld paar mogelijk maken als ze op de juiste manier worden gereinigd en uitgelijnd.

Mannelijke versus vrouwelijke connectoren

MPO-connectoren zijn mannelijk (met uitlijningspinnen) of vrouwelijk (zonder pinnen). De pinnen op een mannelijke connector passen in de corresponderende gaten op een vrouwelijke connector om een ​​nauwkeurige uitlijning van kern-naar-kern te garanderen. Actieve apparatuur - schakelaars, transceivers, lijnkaarten - gebruiken bijna altijd een mannelijke (vastgezette) MPO-poort. Dat betekent dat elke kabel die rechtstreeks op apparatuur wordt aangesloten vrouwelijk (losgemaakt) moet zijn om correct te passen en te voorkomen dat de pinnen van de transceiver worden beschadigd. Dit detail wordt gemakkelijk over het hoofd gezien tijdens de aanbesteding en is een veelvoorkomende bron van veldfouten.

Sleuteloriëntatie en positie 1

Elke MPO-connector heeft een sleutel (een verhoogde rand op de behuizing) en een witte stip of markering die vezelpositie 1 aangeeft. De juiste sleutelrichting - sleutel omhoog vs. sleutel omlaag - bepaalt hoe glasvezelposities over een gekoppelde verbinding worden verdeeld. Het negeren van de richting tijdens het bestellen of installeren is een van de snelste manieren om een ​​polariteitsmismatch te creëren.

Polariteit: het detail dat de duurste fouten veroorzaakt

Polariteit zorgt ervoor dat elke zendvezel verbinding maakt met de juiste ontvangstvezel aan het uiteinde van de verbinding. Als je het verkeerd doet, zal het kanaal niet oplichten - ook al lijkt alles fysiek met elkaar verbonden.

DeANSI/TIA-568.3-E-standaarddefinieert drie primaire polariteitsmethoden voor MPO-systemen - Methode A, Methode B en Methode C - plus twee nieuwere universele methoden (U1 en U2) geïntroduceerd in de herziening van 2022. Elke methode specificeert een andere combinatie van het type trunkkabel (type A, B of C), de adapterrichting en de stijl van de patchkabel om de transmissie-naar-continuïteit over de link te behouden.

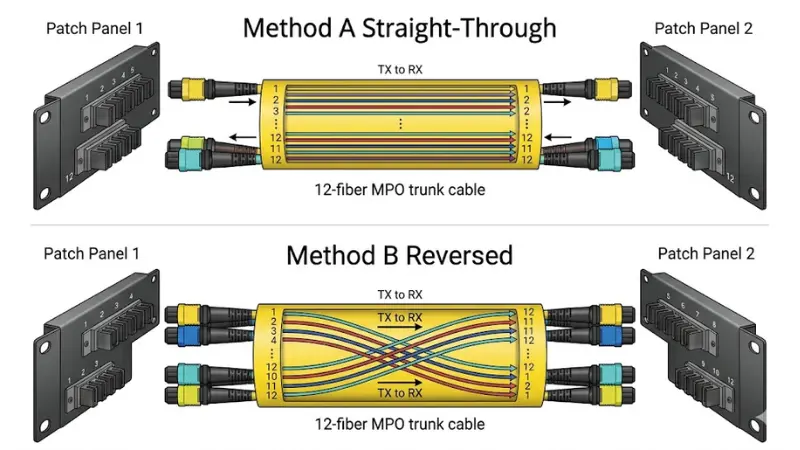

In de praktijk worden Methode A en Methode B het meest toegepast. Methode A gebruikt een rechte-trunk met sleutel-omhoog/sleutel-down-adapters, terwijl methode B een omgekeerde trunk gebruikt met sleutel-omhoog/sleutel-omhoog-adapters. De cruciale regel is deze: kies één methode voor het hele project en verifieer deze voordat u bestellingen plaatst.

Vooraf- beëindigde MPO-assemblages worden doorgaans op bestelling gemaakt en kunnen vaak niet- worden geretourneerd. Fluke Networks waarschuwt dat polariteitsverwarring er vaak toe leidt dat onjuiste kabels of patchkabels pas na installatie worden ontdekt -, wat resulteert in projectvertragingen en vervangingskosten. Tijd investeren in polariteitsdocumentatie tijdens het ontwerp is veel goedkoper dan het herwerken van geïnstalleerde trunks.

Het juiste vezeltype kiezen: OM3-, OM4- of Single--modus

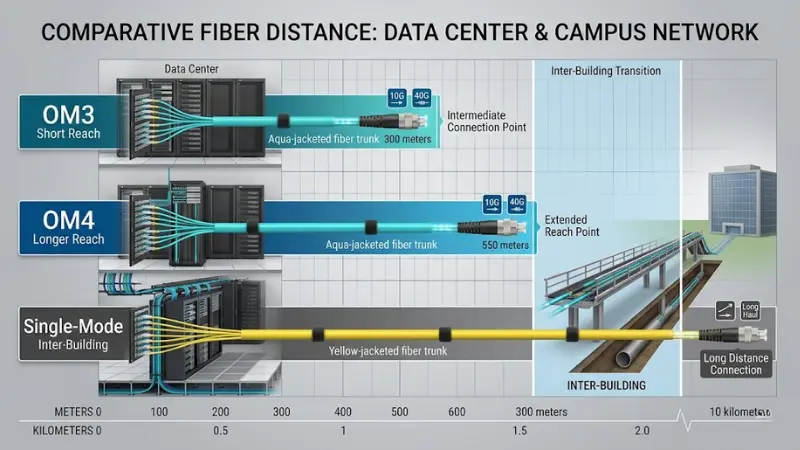

De glasvezelkwaliteit in uw MPO-12-kabel bepaalt hoe ver u een verbinding kunt pushen voordat de signaalkwaliteit verslechtert. Voor multimode-implementaties komt de beslissing meestal neer op:OM3 versus OM4.

Volgens Corning's gepubliceerde datacenterkanaal-lange onderzoeken werkt ongeveer 90-95% van de geïmplementeerde OM3- en OM4-links in datacenters op afstanden van100 meter of minder. Bij standaard Ethernet-snelheden ondersteunt OM3 10G-verbindingen tot 300 m en 40G/100G parallelle-optische verbindingen tot 100 m. OM4 breidt deze aantallen uit tot 550 m bij 10G en 150 m bij 40G/100G - een betekenisvol voordeel als uw inter-rij- of inter-halafstanden groter zijn dan 100 m.

Een praktische richtlijn: als al uw multimode-sessies ruim onder de 100 m blijven en u budgetgevoelig bent-, kan OM3 10G en 40G comfortabel aan. Kies OM4 als u een groter bereik nodig heeft, van plan bent te migreren naar hogere snelheden, of gewoon meer marge wilt tegen connectorverlies en kabel-toevoegingen in de loop van de tijd. Voor een diepere vergelijking vanmultimode vezeltypes, inclusief OM5, zie onze speciale gids.

Voor afstanden buiten multimode bereik - inter-verbindingen tussen gebouwen, metroverbindingen of andere trajecten van meer dan een paar honderd meter -single-mode glasvezelis de duidelijke keuze. Single-mode MPO-12 samenstellingen zijn beschikbaar en worden steeds vaker gebruikt in single-mode patchomgevingen met hoge-dichtheid.

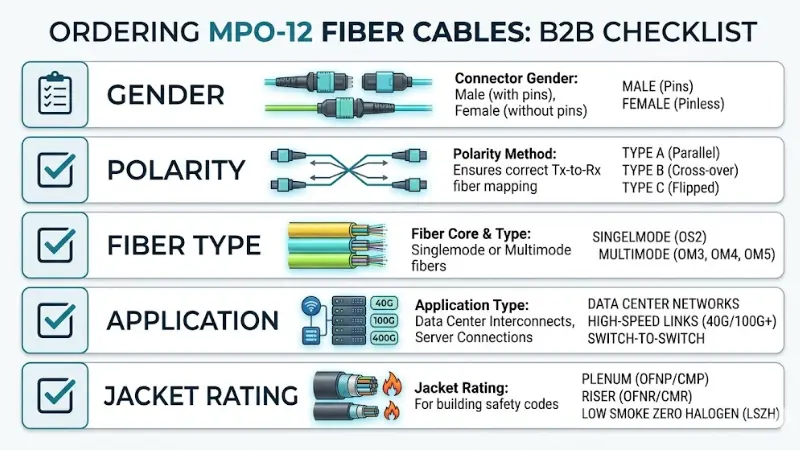

Koopchecklist: vijf dingen die u moet bevestigen voordat u bestelt

MPO-12 kabels worden vaak op maat-geassembleerd en kunnen niet worden geretourneerd. Als er ook maar één parameter verkeerd is, kan dit weken vertraging betekenen. Bevestig deze vijf items voordat u een bestelling plaatst:

1.

2. Connectorgeslacht aan elk uiteinde.

3. Bepaal welk uiteinde wordt aangesloten op actieve apparatuur (vrouwelijk/losgemaakt) en welk uiteinde wordt aangesloten op een patchpaneel of trunkadapter (controleer de pinconfiguratie van de adapter). Als beide uiteinden op adapters passen, heeft u mogelijk mannelijk-naar-vrouwelijk of vrouwelijk-naar-vrouwelijk nodig, afhankelijk van het adaptertype.

4.

5. Polariteit methode.

6. Controleer of uw projectstandaard Methode A, B, C, U1 of U2 is volgens ANSI/TIA-568.3-E. Zorg ervoor dat het type trunkkabel, de richting van de adapter en de duplex-patchkabels allemaal overeenkomen.

7.

8. Vezeltype en kwaliteit.

9. SelecteerOM3, OM4, of single{0}}modus op basis van uw linkafstanden, type transceiver en toekomstige migratieplannen.

10.

11. Toepassingstype.

12. Bestelt u een trunkkabel (MPO-naar-MPO), abreakout/fanout-kabel(MPO-naar-LC), of een patch-assemblage? Elk heeft andere connector- en glasvezeltoewijzingsvereisten-.

13.

14. Jasbeoordeling en milieu.

15. Bevestig of u een plenum--geclassificeerde (OFNP), stijgleiding--geschatte (OFNR) of LSZH-mantel nodig heeft op basis van uw bouwvoorschriften en installatietraject. Dit is geen detail dat moet worden beslist nadat de kabel is gearriveerd.

Veelvoorkomende fouten en hoe u ze kunt vermijden

Standaard ingesteld op MPO-12 voor elke nieuwe link

Bij retrofit- of brownfieldprojecten is MPO-12 vaak de juiste keuze. Maar voor een greenfield parallel-optica-weefsel, evalueer of8-vezel MPO-connectiviteitzou verspilde vezels elimineren en uw pad naar 400G vereenvoudigen.

Bestellen op basis van het aantal vezels alleen

Een "12-vezel MPO-kabel" is geen volledige specificatie. Zonder het geslacht, het polariteitstype, de vezelkwaliteit en de toepassingsstijl te bevestigen, loopt u het risico een samenstel te ontvangen dat fysiek past, maar ter plaatse een polariteitsfout of gendermismatch veroorzaakt.

Het verwaarlozen van de breakout-planning

Als uw actieve apparatuur duplex LC-poorten gebruikt, heeft u een duidelijke breakout-strategie nodig - cassettes, adapterpanelen of fanout-kabels - tussen uw MPO-12 backbone en de apparatuur. Het vergeten van deze stap leidt tot improvisatie op het laatste moment die het dichtheidsvoordeel ondermijnt waarvoor u MPO in de eerste plaats hebt gekozen.

Het reinigen van de connector vóór het eerste gebruik overslaan

MPO-ferrules hebben twaalf vezeluiteinden- in één enkele connector. Zelfs een klein stofdeeltje op één vezel kan het invoegverlies boven de specificaties brengen en intermitterende verbindingsfouten veroorzaken. Inspecteer en reinig MPO-connectoren altijd voordat u ze aansluit, met behulp van een speciale connectorMPO-reinigingstool.

Veelgestelde vragen

Kan MPO-12 40G en 100G ondersteunen?

Ja. 40GBASE-SR4 en 100GBASE-SR4 verzenden beide via 8 vezels, en een MPO-12-connector kan deze 8 actieve vezels transporteren (posities 1–4 en 9–12 in een standaard pin-out). De vier centrale vezels blijven echter ongebruikt en daarom is Base-8 MPO ontwikkeld als een efficiënter alternatief voor deze specifieke toepassingen.

Is MPO-12 beter dan MPO-8?

Geen van beide is universeel beter. MPO-12 is de sterkere keuze voor duplex-backbone-consolidatie en omgevingen met bestaande Base-12-infrastructuur. MPO-8 is efficiënter voor parallelle optische verbindingen (40G, 100G, 400G) die standaard 8 vezels gebruiken. De beste architectuur hangt af van uw toepassingsmix en bestaande installatie. Voor een volledige vergelijking, zie onzeMPO/MTP-vezelgids.

Wat is het verschil tussen MPO en MTP?

MPO (Multi{0}}fiber Push On) is een connectorstandaard gedefinieerd door IEC 61754-7. MTP is een merknaam van het Amerikaanse Conec voor een connector die voldoet aan de MPO-norm en deze zelfs overtreft met nauwere toleranties en een verwijderbaar behuizingsontwerp. MTP-connectoren zijn volledig compatibel met generieke MPO-connectoren. Bij aanschaf is het belangrijkste dat de connector voldoet aan de specificaties voor invoegverlies en retourverlies die vereist zijn voor uw toepassing.

Heb ik mannelijke of vrouwelijke MPO-12-connectoren nodig?

Actieve apparatuurpoorten (zendontvangers, lijnkaarten) zijn bijna altijd mannelijk (vastgezet). Elke kabel die rechtstreeks op actieve apparatuur wordt aangesloten, moet aan dat uiteinde vrouwelijk (losgemaakt) zijn. Voor trunk{2}}naar-trunkverbindingen via een adapterpaneel heeft u één vastgezette en één losgemaakte connector per gekoppeld paar nodig. Controleer altijd het geslacht van elke interface in uw link voordat u bestelt.

Kan ik MPO-12 naar LC-connectoren uitbreken?

Ja. EenMPO-naar-LC breakout-kabelof een MPO-naar-LC-cassettemodule kan een enkele 12-vezel MPO-trunk uitwaaieren in zes duplex LC-verbindingen. Dit is een van de meest voorkomende implementatiepatronen voor het verbinden van MPO-backbones met duplex-poortapparatuur indatacenteromgevingen met hoge-dichtheid.

Is OM3 of OM4 beter voor een MPO-12-kabel?

Voor de meeste datacenters van minder dan 100 m zullen zowel OM3 als OM4 werken. OM4 biedt extra bereikruimte van - 150 m bij 40G/100G vergeleken met 100 m voor OM3 - en een groter verliesbudget, wat van belang kan zijn bij langere inter-rij- of inter-halverbindingen. Als uw afstanden kort zijn en budget een factor is, is OM3 een betrouwbare keuze. Als je meer marge wilt of snelheidsupgrades verwacht, is OM4 de bescheiden premie waard. Zie onzeOM3 versus OM4-vergelijkingvoor gedetailleerde specificaties.

Welke polariteitsmethode moet ik kiezen voor MPO-12?

De ANSI/TIA-568.3-E-standaard definieert de methoden A, B, C, U1 en U2. Methode A (recht-via de trunk) en methode B (omgekeerde trunk) zijn de meest voorkomende. Methode B heeft vaak de voorkeur voor directe MPO-naar-MPO parallelle-opticakoppelingen, terwijl Methode A in combinatie met modulaire cassettes veel wordt gebruikt in duplex breakout-architecturen. De belangrijkste regel is om één methode voor het hele project te standaardiseren en vóór de installatie te verifiëren dat alle componenten (trunks, adapters en patchkabels) overeenkomen met die methode.

Is MPO-12 nog steeds een goede keuze voor nieuwe datacenterimplementaties?

Het hangt af van uw toepassingsmix. Voor bedrijven die voornamelijk 10G-duplexverbindingen met gestructureerde bekabeling inzetten, blijft MPO-12 een bewezen en kosteneffectieve-backbone-oplossing. Voor hyperscale- of cloudomgevingen die ongeveer 100G en 400G parallelle optica bouwen, wordt Base-8 MPO steeds meer de voorkeursarchitectuur. Veel implementaties in de echte wereld maken gebruik van een combinatie van beide, waarbij conversiecomponenten de twee waar nodig overbruggen. Voor begeleiding bijSelectie van 100G glasvezelbekabeling, zie ons speciale artikel.
