Deze vraag krijgen wij vaak:"Moeten we vasthouden aan LC-connectoren of overstappen op MTP/MPO voor onze datacenteruitbreiding?"En eerlijk gezegd is het antwoord bijna nooit eenvoudig-of-de-andere keuze.

Dit is het punt-de meeste verwarring komt voort uit onvolledige informatie. U leest misschien dat MTP/MPO "12x de dichtheid" biedt en denkt: prima, laten we daar maar- op ingaan. Maar dan realiseer je je dat je bestaande switches LC-interfaces gebruiken, dat je technici zijn getraind in LC-beëindiging, en opeens kijk je naar een hybride opstelling waarvoor niemand je heeft gewaarschuwd.

Of misschien heb je de componentkosten berekend en zien LC-kabels er per glasvezel goedkoper uit. WAAR. Maar hebt u rekening gehouden met de 6 uur installatiearbeid voor elke 48 LC-verbindingen versus 20 minuten voor de equivalente MTP-trunk? Dat is waar het beeld van de werkelijke kosten interessant wordt.

In deze gids worden de feitelijke beslissingspunten besproken-en niet de theoretische 'hier is wat elke connector is' die je op Wikipedia kunt vinden. We gaan ervan uit dat je de basis al kent. Wat je waarschijnlijk nodig hebt, is duidelijkheidwanneer elke technologie financieel zinvol is, waar de verborgen kosten naar voren komen en hoe we de fouten kunnen vermijden die we andere teams hebben zien maken.

De kostenvergelijking waar niemand over praat

Laten we beginnen met de cijfers, want dit is waar de meeste planningsgesprekken vastlopen of zijwaarts gaan.

De prijsstelling van componenten vertelt een misleidend verhaal. Ja, een vooraf- afgesloten 12-vezel MTP-trunkkabel kost meer dan zes duplex LC-patchkabels die hetzelfde aantal vezels dekken. Soms 2-3x meer. Als je daar stopt, lijkt LC de voor de hand liggende winnaar.

Maar de componentkosten bedragen doorgaans slechts 15-25% van de totale bekabelingsprojectkosten. De rest? Arbeid, rackruimte, infrastructuur voor kabelbeheer en doorlopend onderhoud. Dat is waar de vergelijking omslaat.

Naast elkaar-aan-zij voor een implementatie met 1000 glasvezels:(Deze cijfers zijn gebaseerd op typische Amerikaanse markttarieven en installatietijden die we voor meerdere projecten hebben bijgehouden. Uw cijfers kunnen variëren, maar de verhoudingen blijven meestal gelden.)

Gegevensbronnen: Arbeidstarieven gebaseerd op BICSI-enquêtes onder installateurs 2023-2024; kosten voor rackruimte uit colocatiebenchmarks van het Uptime Institute; componentprijzen op basis van geaggregeerde offertes van distributeurs.

De afhaalmogelijkheid is niet: "MTP/MPO wint altijd." Dat is hethet crossover-punt vindt plaats rond 400-500 vezels. Daaronder kunnen de lagere componentkosten van LC het arbeidsverschil compenseren. Bovendien worden de installatie-efficiëntie en dichtheidsvoordelen van MTP/MPO snel groter.

Onze mening:We hebben teams zien verbranden door zich te beperkt te concentreren op de initiële offertes. Eén klant bespaarde $ 15.000 op componenten door voor all-LC te gaan, gaf vervolgens $ 40.000 meer uit aan de installatie en had zes maanden later geen rackruimte meer. De "goedkopere" optie kostte hen een extra kast en een weekend van noodherbekabeling. Plan waar u over drie jaar zult zijn, niet alleen waar u vandaag bent.

Hoe ‘hoge dichtheid’ er eigenlijk uitziet

Getallen als "12x dichtheidsverbetering" worden veel rondgegooid. Dit is wat dat in de praktijk betekent.

Neem een ​​standaard 1U patchpaneel. Met LC-duplexadapters kunt u 48 poorten plaatsen, wat u 96 glasvezelverbindingen oplevert. Behoorlijk compact naar traditionele maatstaven. Verwissel nu die LC-adapters voor MTP-24-interfaces. Dezelfde 1U-ruimte, maar nu verwerkt elke poort 24 vezels in plaats van 2. Dat zijn 1.152 glasvezelverbindingen in dezelfde rackunit.

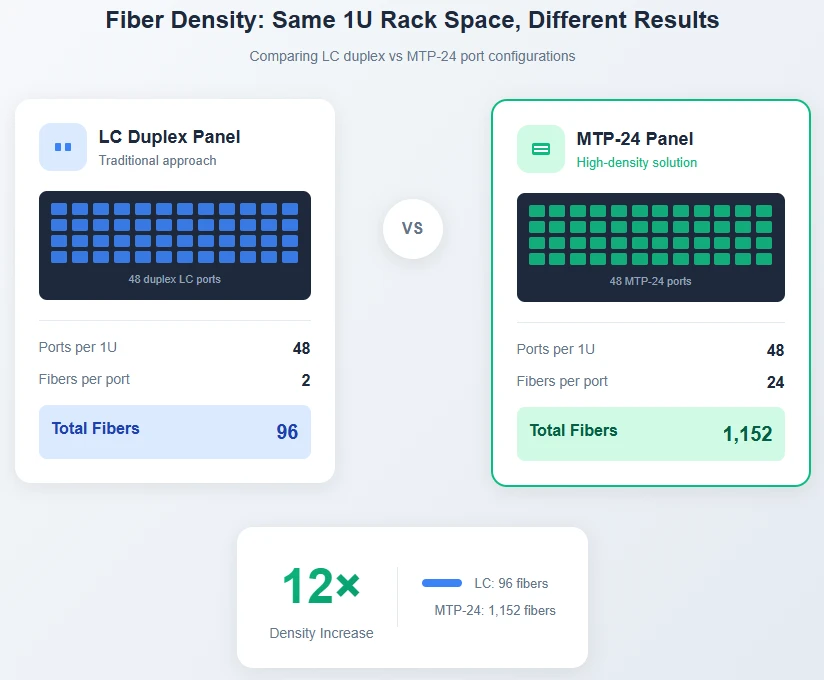

Figuur 1: Dezelfde 1U-rackruimte levert een dramatisch verschillende glasvezelcapaciteit op. De MTP-24-configuratie bereikt 12x de verbindingsdichtheid van LC-duplex.

Dit is vooral van belang in omgevingen waar de rackruimte beperkt of duur is. Colocatiefaciliteiten die maandelijks $800-1500 per rackeenheid in rekening brengen, maken van dichtheid een directe kostenpost. Enterprise-datacenters met vaste footprints worden vanuit een andere hoek met dezelfde druk geconfronteerd: elke rack-unit die door bekabeling wordt verbruikt, is er een die u niet voor computergebruik kunt gebruiken.

Maar dichtheid brengt zijn eigen uitdagingen met zich mee. Wanneer een MTP-24-verbinding uitvalt, vallen er 24 vezels tegelijkertijd uit in plaats van 2. Het oplossen van problemen vereist andere hulpmiddelen en vaardigheden. Het reinigen van een eindvlak met 24 vezels is ingewikkelder dan het reinigen van een enkele LC-ferrule. Dit zijn geen redenen om te vermijdenglasvezelbekabeling met hoge-dichtheid-Dit zijn redenen om het goed te plannen.

Waarom de meeste datacenters beide gebruiken

Dit is iets dat in het marketingmateriaal niet wordt benadrukt: de meerderheid van de moderne datacenters kiest niet tussen LC en MTP/MPO. Ze gebruiken een gestructureerde bekabelingsarchitectuur die elke technologie benut waar deze zinvol is.

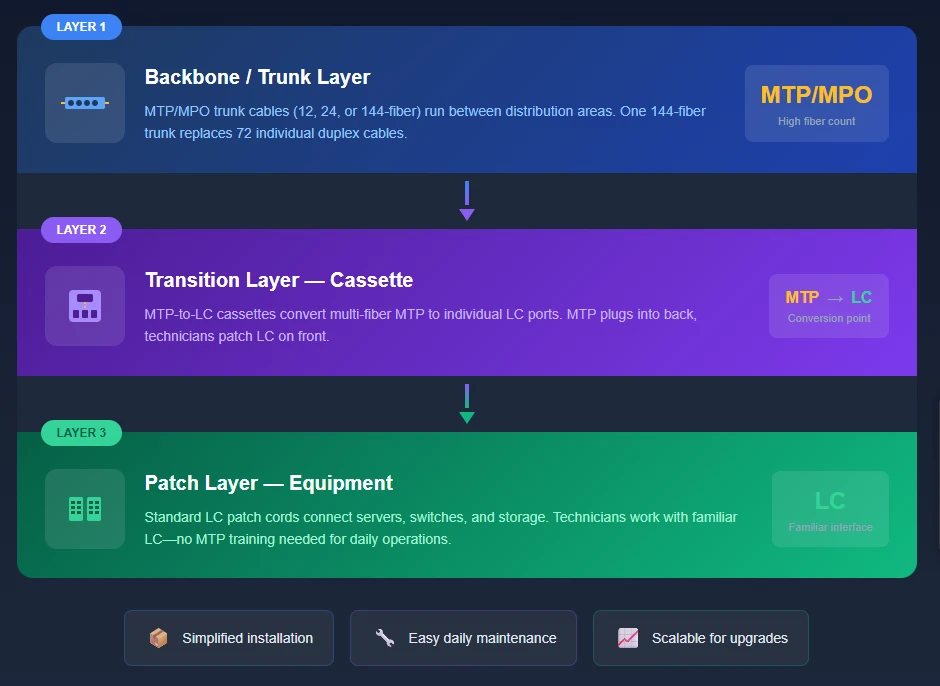

Figuur 2: Hybride architectuur met drie- lagen - MTP/MPO-dichtheid voor backbone, cassettes voor transitie, LC-toegankelijkheid voor patching.

De ruggengraatlaagmaakt gebruik van MTP/MPO-trunkkabels-doorgaans 12, 24 of 144-vezelassemblages-die lopen tussen de hoofddistributieframes en de bovenste- van- racklocaties. Eén MTP-trunk met 144 vezels vervangt wat anders 72 individuele duplexkabels zouden zijn. Alleen al de besparingen op kabelpaden zijn aanzienlijk, en de installatie wordt een kwestie van het verbinden van vooraf aangesloten assemblages in plaats van het trekken en afsluiten van tientallen individuele kabels.

De overgangslaagis waar MTP LC ontmoet. Cassettemodules-kleine behuizingen met MTP-poorten aan de achterkant en LC-poorten aan de voorkant-zitten in glasvezelpatchpanelen. De MTP-trunk wordt achterin aangesloten; monteurs werken met standaard LC-aansluitingen aan de voorzijde. Dit is de brug die de hybride aanpak praktisch maakt.

De patchlaagis allemaal LC. Server-NIC's, opslag-HBA's en de meeste switchpoorten gebruiken transceivers met LC--interface. De mensen die van dag- tot-dag verplaatsingen, toevoegingen en wijzigingen uitvoeren, werken met bekende LC-patchkabels. Ze hoeven niet te weten of zich er zorgen over te maken dat de ruggengraat achter de cassette MTP/MPO is-ze zien alleen LC-poorten.

Onze mening:De cassette is de onbezongen held van de moderne glasvezelinfrastructuur. Hiermee kunt u de dichtheid en installatievoordelen van MTP/MPO vastleggen voor de lange termijn, terwijl de toegankelijkheid van LC behouden blijft voor verbindingen die vaak veranderen. Als u een nieuwe infrastructuur bouwt, begin dan met uw planning vanaf de cassette.-Welke vezelaantallen heeft u nodig in elk rack? Dat bepaalt uw trunkspecificaties en uw LC-poortvereisten.

Polariteit: de fout die weekenden kost

Als er één onderwerp is waar we de meest vermijdbare problemen hebben gezien, dan is het polariteitsbeheer in MTP/MPO-systemen.

Met LC-verbindingen is de polariteit eenvoudig-je koppelt Tx aan Rx. Maak er een puinhoop van en je verwisselt de twee vezels. Duurt 30 seconden. Met 12 of 24 vezels in een enkele connector wordt de wiskunde ingewikkeld. De TIA-568-standaard definieert drie polariteitsmethoden, en het vermengen ervan zorgt er niet alleen voor dat één verbinding faalt; het kan meerdere vezelparen door elkaar gooien op een manier die echt pijnlijk is om te diagnosticeren.

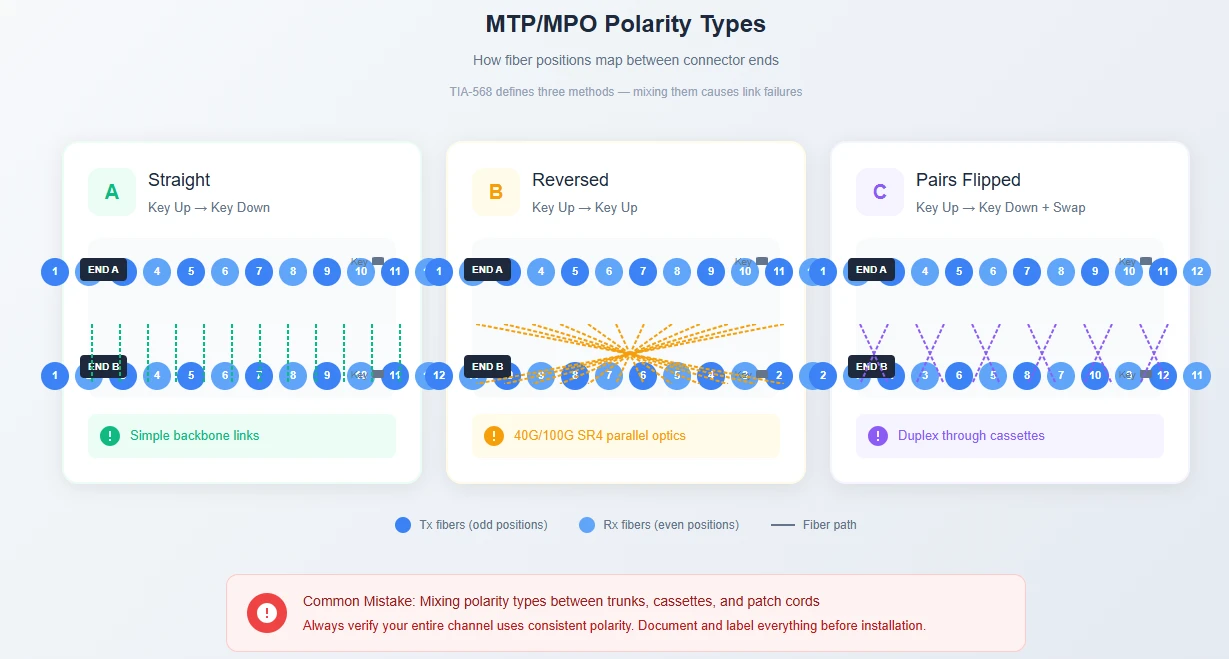

Figuur 4: MTP/MPO-polariteitsmethoden - positie 1-toewijzing bepaalt de Tx/Rx-uitlijning. Type B (omgekeerd) komt het meest voor bij parallelle optica.

De oplossing is niet ingewikkeld-er is alleen behoefte aanplannen voordat u bestelt. Documenteer uw polariteitsschema. Zorg ervoor dat uw cassettes, trunks en patchkabels allemaal dezelfde methode volgen. Label alles. En test met een tester die geschikt is voor MPO- voordat u live gaat, en niet nadat iemand een linkfout heeft gemeld.

TIA-568.3-D specificeert dat meetsnoeren moeten verifiëren bij een verlies van 0,3 dB of beter. Als u hogere cijfers of inconsistente resultaten ziet over de vezelposities, is de polariteit het eerste dat u moet controleren. ^[1]

Toekomst-proofing: wat 400G en 800G betekenen voor uw bekabeling

Als je vandaag de dag infrastructuur bouwt die vijf tot zeven jaar mee moet gaan, is de routekaart voor 400G en 800G van belang.

Dit is het traject: 100G parallelle optica (SR4) gebruikt 8 vezels met MTP-12-connectoren. 400G DR4 gebruikt dezelfde 8-vezelbenadering. Maar 400G SR8- en 800G-implementaties verschuiven naar 16-vezel MTP-connectoren voor een groter aantal rijstroken.

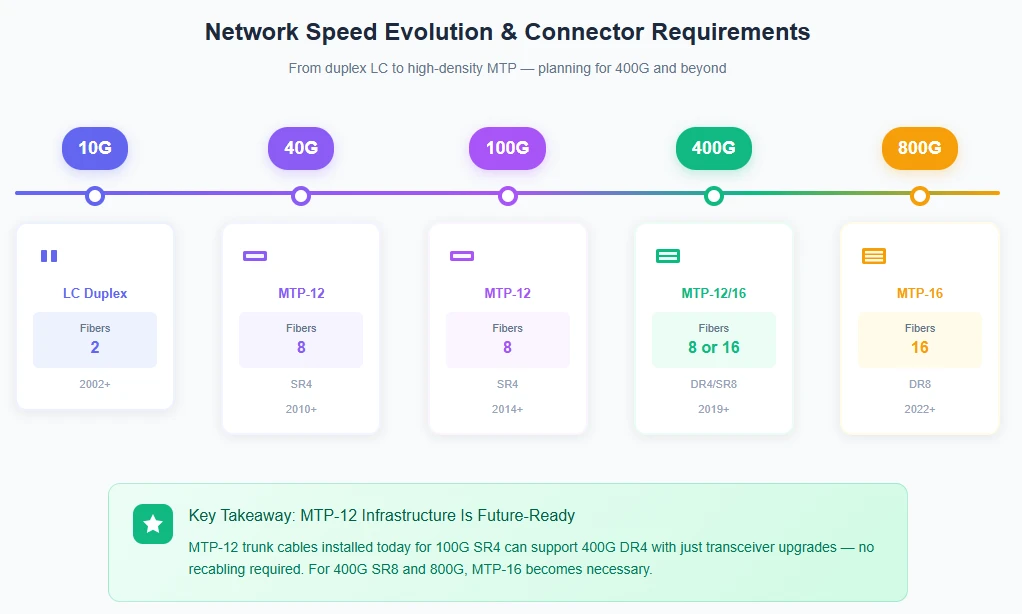

Figuur 3: Evolutie van de netwerksnelheid en bijbehorende connectorvereisten. MTP-12-infrastructuur ondersteunt upgrades via 400G DR4; MTP-16 maakt 400G SR8 en 800G mogelijk.

De praktische implicatie: de MTP/MPO-trunkinfrastructuur die u vandaag voor 100G installeert, kan 400G DR4 verwerken met alleen transceiver-upgrades-geen herbekabeling nodig. Dat is een aanzienlijk voordeel ten opzichte van LC-only-architecturen, waarvoor extra glasvezelaantallen nodig zijn om parallelle optica bij deze snelheden te ondersteunen.

Voor AI- en ML-clusters is dit al relevant. GPU-naar-GPU-interconnecties zorgen nu voor de adoptie van 400G, met 800G in het verschiet. Als uw roadmap een serieuze rekendichtheid bevat,glasvezelbekabeling met hoge-dichtheidmet MTP/MPO is niet optioneel-het zijn tafelinzetten.

Testen: sla dit deel niet over

Het testen van MTP/MPO-links is niet hetzelfde als het testen van LC-links, en het verschil is niet alleen academisch.

Jijkantest MTP-koppelingen met breakout-kabels en een standaard duplextester. Sluit de breakout aan op het MTP-uiteinde, test elk vezelpaar afzonderlijk met uw OLTS en herhaal dit voor alle posities. Voor een connector met 12 vezels zijn dat 6 testcycli per uiteinde. Vermenigvuldig dit met elke aansluiting in uw installatie, voeg de insteltijd voor referentiekabels toe en u ziet een testproces dat 5-10x langer duurt dan nodig is.

Moderne MPO-specifieke testers (zoals de Fluke MultiFiber Pro) scannen alle vezelposities tegelijkertijd. De IEC TR 61282-15 testgids beveelt nu testers aan met native MPO-interfaces, en dat is precies de reden dat- de tijdsbesparing dramatisch is en u de foutgevoelige stap van het beheren van meerdere breakout-verbindingen elimineert. ^[2]

Test alles na de installatie, voordat u koppelingen in productie neemt. Verontreinigings- en polariteitsfouten zijn veel gemakkelijker op te lossen als de racks niet onder spanning staan ​​en het operationele team u niet in de nek ademt.

De juiste componenten krijgen

Niet alle MTP/MPO-connectoren zijn gelijk gemaakt. De standaard MPO-connector (volgens IEC 61754-7) bestaat al sinds de jaren negentig. MTP-De handelsmerkversie van US Conec voegt verschillende verbeteringen toe die belangrijk zijn voor de moderne tijdglasvezelbekabeling met hoge-dichtheid:

Ontwerp met zwevende ferruleverbetert de uitlijning van fysiek contact, vooral belangrijk als u meer vezels toevoegt

Metalen pinklemmen(vs. plastic op generieke MPO) vermindert het breken van de pin tijdens herhaalde paringscycli

Nauwere productietolerantiesleveren een lager en consistenter invoegverlies-typische specificaties zijn 0,15-0,35 dB voor MTP met laag verlies versus. 0.25-0.50 dB voor standaard MPO

MTP en MPO zijn fysiek compatibel-u kunt een MTP-connector zonder problemen koppelen aan een generieke MPO. Maar voor kritieke infrastructuur rechtvaardigt het prestatieverschil de premie.

Bij het sourcenglasvezel connectorenen assemblages, zoek naar leveranciers die voor elke kabel individuele testrapporten leveren. Generieke ‘voldoet aan de specificaties’-claims zijn minder nuttig dan daadwerkelijk gemeten waarden. U wilt gegevens over invoegverlies zien die laten zien welke specifieke vezels welke nummers raken-zo ontdekt u problemen voordat ze uw installatielocatie bereiken.

Installatiepraktijken die terugbellen voorkomen

Een paar installatiedetails zijn onevenredig belangrijk:

Netheid is alles.Een stofdeeltje van 1- micron op een LC-ferrule met één vezel heeft invloed op één verbinding. Hetzelfde deeltje op een MTP-24 ferrule kan meerdere vezelkernen tegelijkertijd afbreken. Inspecteer de eindvlakken altijd met een fiberscoop (minimale vergroting 200x) en maak ze vóór elke paring schoon met geschikt gereedschap. De paar extra minuten per verbinding besparen later urenlang probleemoplossing.

Respecteer de buigradius.De regel van 10x-buiten-diameter geldt voor zowel LC- als MTP/MPO-kabels. Strakkere bochten vergroten het invoegverlies en kunnen microfracturen veroorzaken die zich maanden na de installatie voordoen als periodieke storingen. Gebruik geschikt kabelbeheer-verticale managers, horizontale geleiders-die de straal over het hele pad behouden.

Match de geslachten correct.MTP/MPO-connectoren zijn verkrijgbaar in mannelijke (met geleidepennen) en vrouwelijke (met gaatjes) configuraties. Apparatuurpoorten zijn altijd mannelijk, dus kabels die op apparatuur worden aangesloten, hebben vrouwelijke uiteinden nodig. Trunk{2}}naar-trunk-verbindingen maken doorgaans gebruik van mannelijke-naar-mannelijke met een vrouwelijke-naar-vrouwelijke adapter. Het forceren van niet-overeenkomende geslachten beschadigt geleidepennen-en het vervangen van beschadigde connectoren op pre-gemonteerde assemblages is duur.

Sluit alles af.Stofkappen bestaan ​​niet voor niets. Elke connector die niet actief wordt gebruikt, moet worden afgedekt. Het is een eenvoudige gewoonte die de meest voorkomende oorzaak van verbindingsproblemen voorkomt.

Dus wat moet je eigenlijk doen?

In plaats van een generieke 'het hangt ervan af'-conclusie te bieden, is hier een praktisch beslissingskader gebaseerd op de parameters die feitelijk de keuze bepalen.

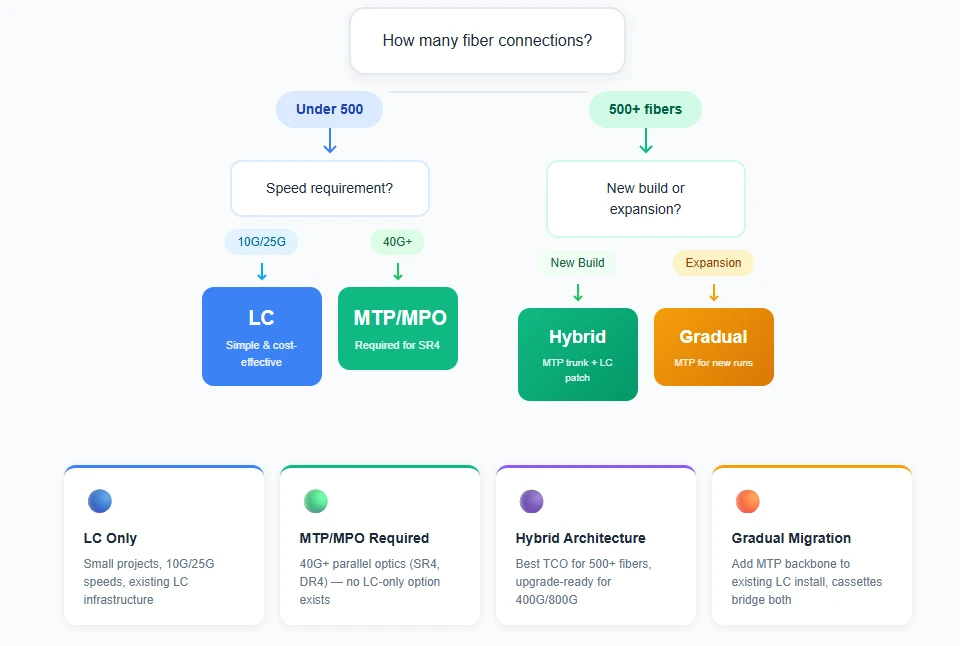

Figuur 5: Beslissingskader - stem uw projectparameters af op de juiste bekabelingsaanpak.

Het stroomdiagram geeft de belangrijkste beslissingspunten weer, maar hier is de logica erachter: het aantal verbindingen bepaalt de basislijn (TCO-crossover vindt plaats rond 400-500 vezels), snelheidsvereisten kunnen die basislijn overschrijven (40G+ parallelle optica vereisen MTP/MPO, ongeacht de schaal), en het projecttype is van invloed op de implementatiestrategie (nieuwe builds kunnen vanaf het begin worden geoptimaliseerd; uitbreidingen hebben achterwaartse compatibiliteit nodig).

Het juiste antwoord hangt af van uw specifieke cijfers-aantal verbindingen, snelheidsvereisten, beperkingen van de rackruimte en arbeidskosten. Voer uw eigen TCO-analyse uit met echte offertes. Voor richtlijnen over componentspecificaties en aangepaste assemblages,Neem contact op met het professionele team van EVOLUXom producten te helpen afstemmen op uw specifieke implementatievereisten.

Laatste gedachte:Bekabelingsinfrastructuur heeft doorgaans een levensduur van 10-15 jaar. De technologische beslissingen die u vandaag neemt, zullen apparatuur ondersteunen die nog niet bestaat. Bouw meer capaciteit in dan u denkt nodig te hebben; de extra kosten van een groter aantal glasvezels zijn nu veel lager dan de kosten voor herbekabeling later.

Referenties

[1] TIA-568.3-D, optische vezelbekabeling en componenten standaard. Vereniging voor de telecommunicatie-industrie, 2016.

[2] Fluke Networks, "Multi- glasvezel push-on (MPO) connectoren", technische referentie. https://www.flukenetworks.com/expertise/learn-about/multi-glasvezel-push-mpo-connectoren

Opmerking over gegevens:De kostencijfers in dit artikel zijn schattingen op basis van de Amerikaanse marktomstandigheden en typische projectomvang. De werkelijke kosten variëren per regio, leverancier en projectspecificaties. Specificaties voor invoegverlies en retourverlies vertegenwoordigen typische fabrikantgegevens; controleer altijd met de huidige datasheets vóór het definitieve ontwerp. De kostenvergelijkingstabel presenteert representatieve scenario's-uw specifieke situatie kan verschillen op basis van lokale arbeidskosten, faciliteitskosten en leveranciersprijzen.
