Waarom onevenwichtige splitsing zinvol is voor FTTH-projecten op het platteland

Het ontwerp werkte. Het was gewoon niet de meest efficiënte manier om 32 huizen op zo'n dun oppervlak met elkaar te verbinden.

Dat gesprek is vrij typerend voor wat we zienLandelijke FTTHprojecten. De uitdaging is niet de technische haalbaarheid-het is de economie. En zodra u begint met het optimaliseren van de kosten per gepasseerd huis in gebieden met een lage- dichtheid, gaat u serieus kijken naar onevenwichtige splitsing.

Dus wat is hier eigenlijk aan de hand? Het probleem komt neer op een fundamentele mismatch tussen hoe de traditionele PON-architectuur werkt en hoe landelijke abonnees fysiek worden gedistribueerd.

In een dichtbevolkte buurt heb je misschien 64 woningen binnen een straal van 500 meter van een splitterkast. Je installeert een 1:64 splitter, legt korte kabels naar elk huis, en de economie werkt prachtig. De splitterkosten worden verdeeld over 64 abonnees. De kabellengtes zijn kort. Iedereen is blij.

Stel je nu een landelijke route voor. Je hebt misschien dertig huizen verspreid langs een weg van twintig kilometer. Sommige zijn geclusterd in groepen van 4-6 nabij kruispunten. Anderen zitten alleen op percelen van 40 hectare. Als je ze probeert te bedienen met een gecentraliseerde splitter, leg je individuele glasvezelkabels kilometerslang aan om huizen aan de andere kant van je verzorgingsgebied te bereiken.

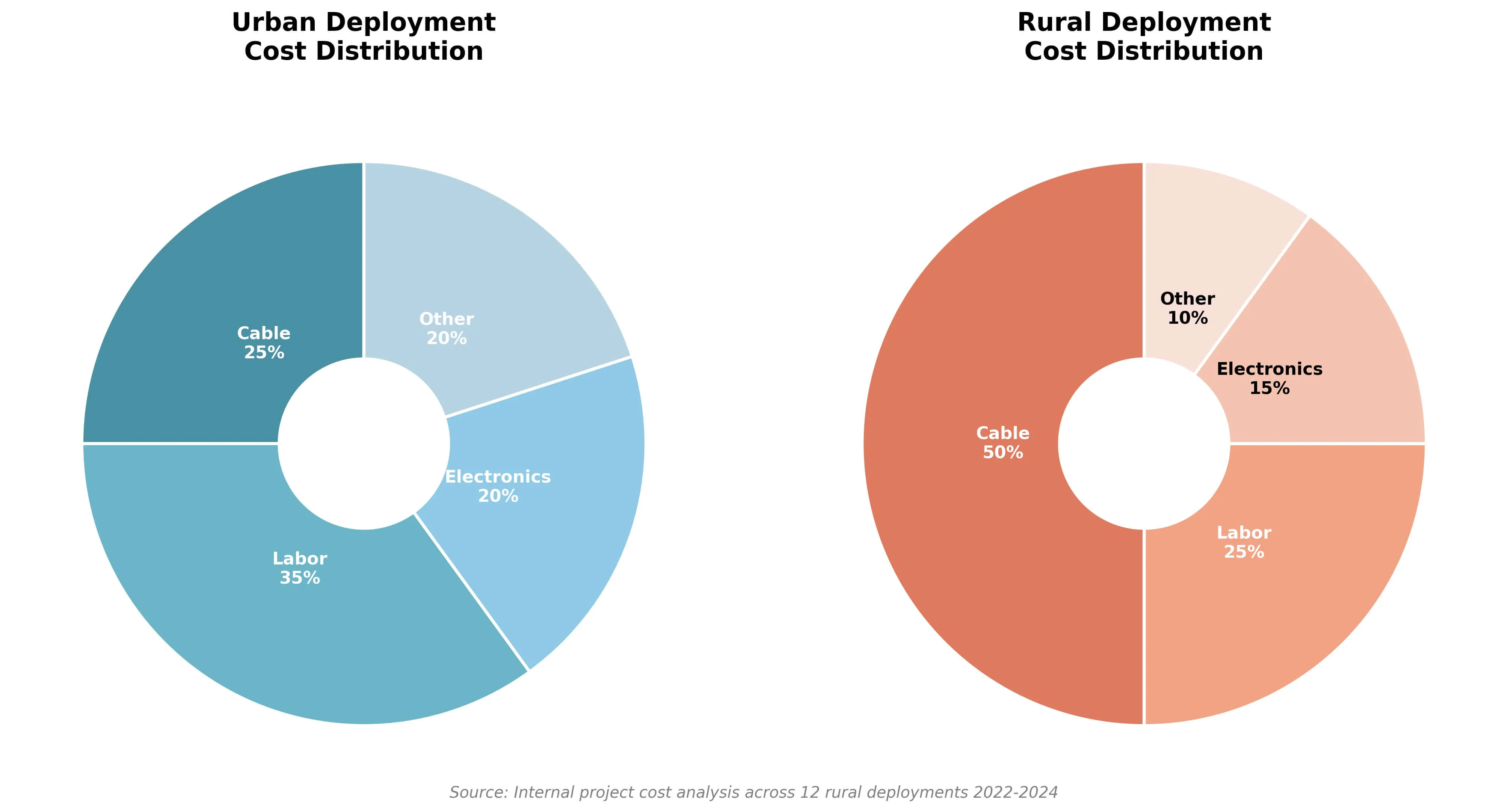

Dit is waar het geld eigenlijk naartoe gaat in een typische landelijke constructie:

Merk op dat de arbeidskosten tussen de twee scenario's relatief gelijk blijven, maar dat de kabelkosten in plattelandsgebieden explosief stijgen. Dat is uw hefboompunt. Wanneer kabel de helft van uw projectkosten vertegenwoordigt in plaats van een kwart, heeft elke ontwerpbeslissing die de vezellengte toevoegt een zware impact op uw budget. En traditionele gebalanceerde splitterontwerpen voegen veel onnodige vezels toe in landelijke scenario's.

De alternatieve benadering-en dit is wat we de ISP van Montana hebben aanbevolen-maakt gebruik van wat onevenwichtige of asymmetrische splitsing wordt genoemd. Het concept is niet nieuw. Telecomingenieurs maken al tientallen jaren gebruik van optische aftakkingen bij de distributie van kabeltelevisie. Maar het krijgt serieuze aandachtLandelijke FTTHomdat het het glasvezelkostenprobleem-direct aanpakt.

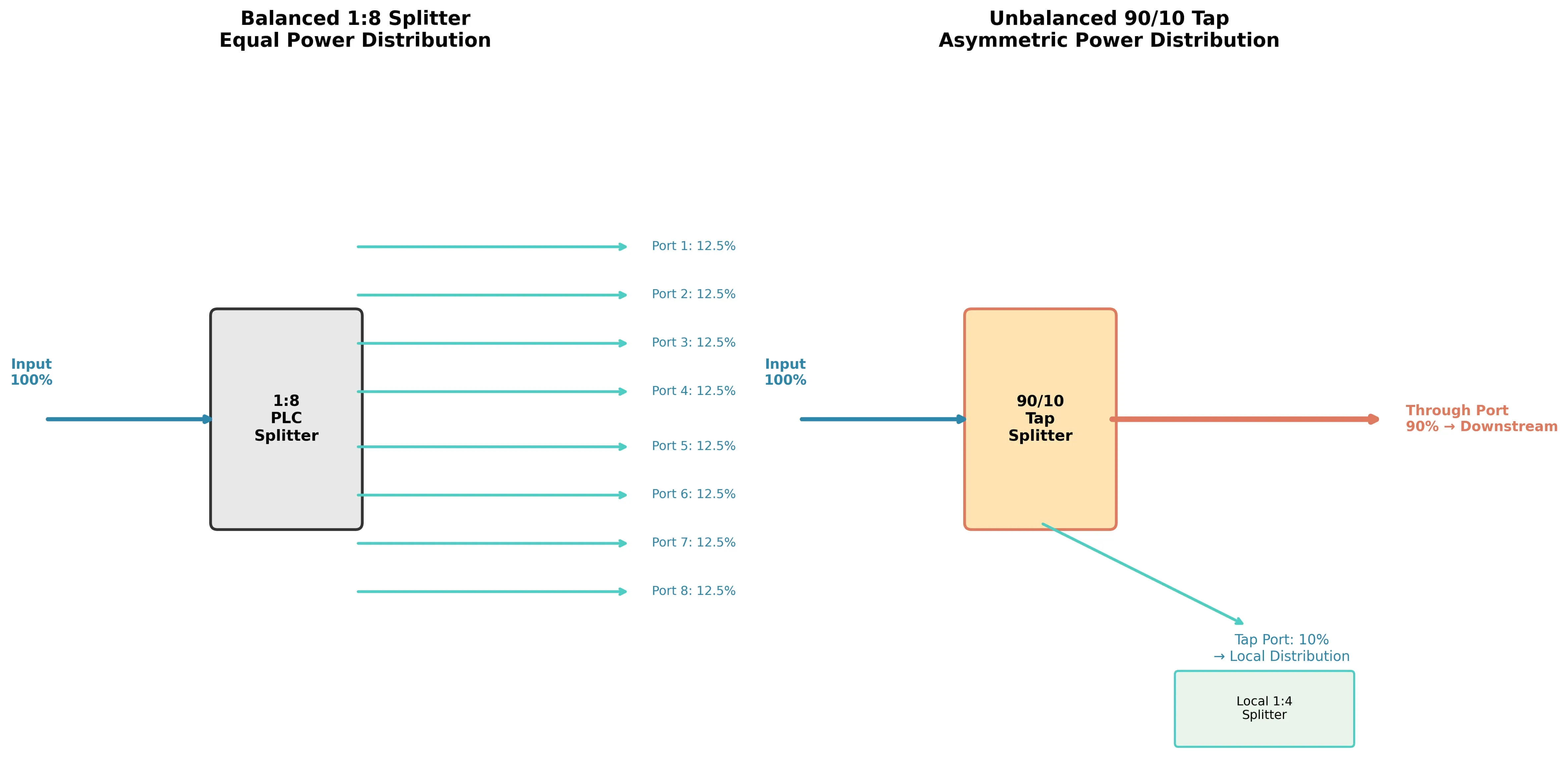

Een snelle technische inleiding als u minder bekend bent met splittertypes:

StandaardPLC-splitterconfiguraties verdelen het binnenkomende optische vermogen gelijkelijk over alle uitgangen. Een 1:8-splitter stuurt 12,5% van het licht naar elk van de acht uitgangspoorten. Een 1:32 splitter verdeelt de stroom in 32 gelijke delen. Deze gebalanceerde splitters werken uitstekend als u een cluster van abonnees vanaf één locatie wilt bedienen.

Ongebalanceerde splitters doen iets anders. In plaats van een gelijke verdeling verdelen ze de macht volgens een ontworpen verhouding-bijvoorbeeld 90/10 of 70/30. Het grootste deel gaat verder langs de trunkvezel om stroomafwaartse locaties te bedienen. Het kleinere deel tapt af om abonnees op dat specifieke punt te bedienen.

Waarom is dit van belang voor landelijke netwerken? Omdat u meerdere ongebalanceerde kranen kunt doorlussen- langs een enkele trunkvezel, waardoor op elke locatie net genoeg stroom wordt onttrokken om de lokale huizen te bedienen, terwijl het optische budget behouden blijft voor locaties verderop in de lijn.

Een opmerking van onze senior engineers over de selectie van de tapverhouding:

Wanneer we beslissen tussen 90/10 en 70/30, staren we niet alleen naar de verzwakkingswaarden in een spreadsheet. Er is een praktische factor die voortdurend over het hoofd wordt gezien:toekomstige onderhoudsruimte.

Dit is onze vuistregel. Als een cluster momenteel slechts drie huizen heeft, maar er braakliggend terrein in de buurt is, raden we doorgaans een iets grotere tapratio aan dan de berekeningen strikt vereisen, bijvoorbeeld 80/20 in plaats van 90/10. De reden? In landelijke gebieden kost het sturen van een ploeg om een ​​kofferbakkraan opnieuw te -verbinden veel meer dan het optische vermogen dat je hebt bespaard door minimaal te werken. We offeren liever vooraf 1 dB aan downstream-marge op dan dat we de mogelijkheid verliezen om later abonnees toe te voegen zonder grote aanpassingen. Bouw nu de "plug and play" kamer in; je zult jezelf over twee jaar dankbaar zijn als er een nieuw huis op de markt komt.

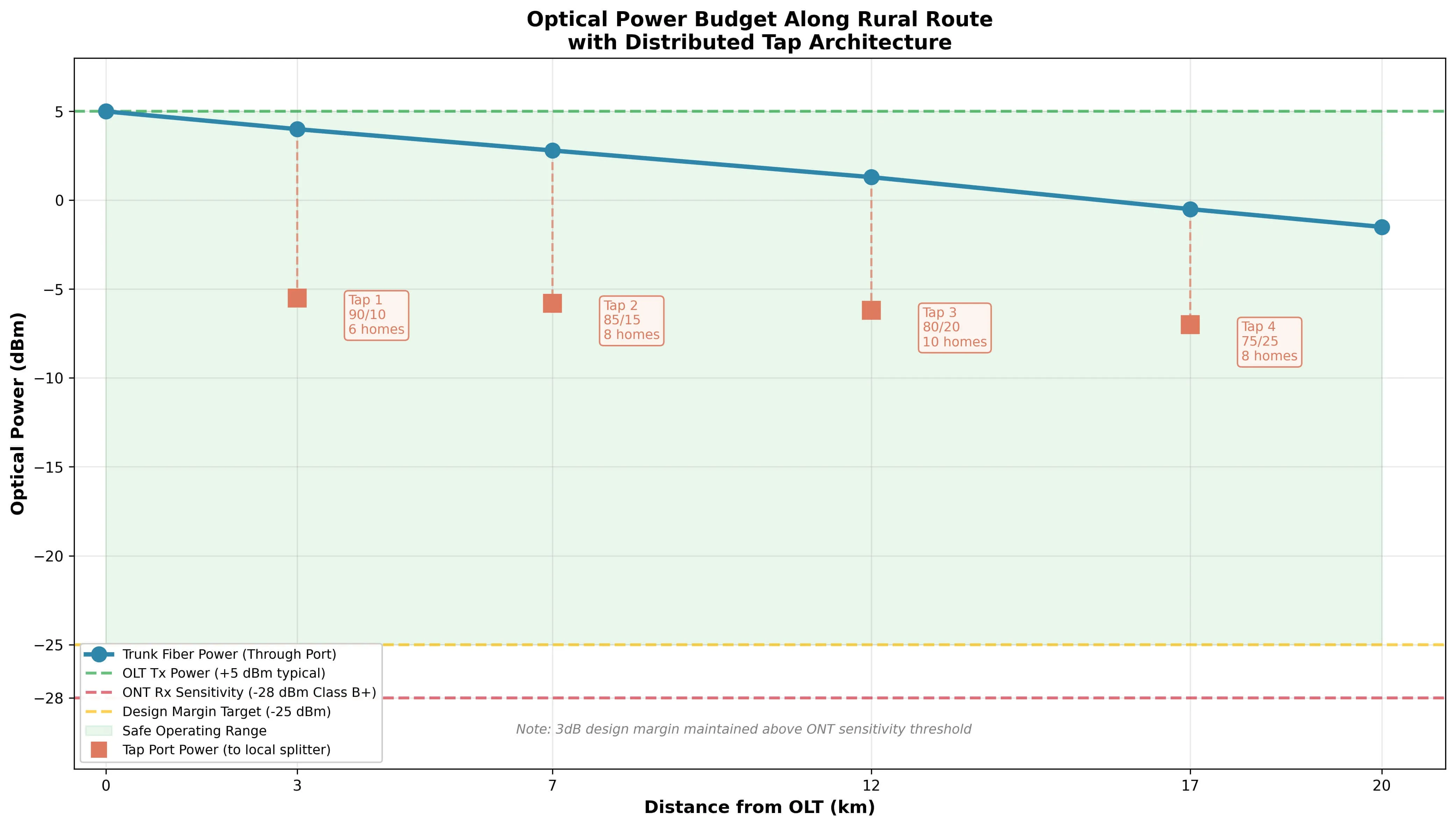

Laten we eens kijken hoe dit in de praktijk werkt. Neem dat Montana-project dat we noemden. Nadat we hun oorspronkelijke ontwerp hadden beoordeeld, hielpen we hen een alternatief te modelleren met behulp van een gedistribueerde kraanarchitectuur.

Het oorspronkelijke ontwerp vereiste een distributiekabel met 48-vezels over de volledige route van 18 kilometer, waarbij de vezels op verschillende punten loslieten om abonneeclusters te bereiken. Totaal vezelkilometers in het ontwerp: grofweg 380.

Bij de herziene aanpak werd gebruik gemaakt van een 2-vezeltrunk (primair plus back-up) met aftappunten bij elk abonneecluster. Bij het eerste cluster-ongeveer 3 kilometer van het hoofd-einde leidt een 90/10 tik 10% van het optische vermogen naar een kleinFDB/FAT-boxmet een 1:8 gebalanceerde splitter. Dat bedient 6 nabijgelegen huizen. De resterende 90% loopt door in de kofferbak.

Op kilometer 7 bedient een andere kraan (deze 85/15) een cluster van 8 woningen. Op kilometer 12 regelt een 80/20 kraan 10 woningen. En zo verder totdat het laatste cluster het resterende optische vermogen ontvangt,-nog steeds ruim binnen het GPON-vermogensbudget voor een goede ONT-werking.

Schattingen van de kabelkosten op basis van bulkglasprijzen voor 2024; de werkelijke kosten variëren per leverancier, kabeltype en ordervolume.

DeDe vezelreductie kwam uit op ongeveer 65%. Zelfs als we rekening houden met de extra kraanunits en behuizingen op elk clusterpunt, bedroeg de netto materiaalbesparing op deze 18 kilometer lange route meer dan $40.000.

Voor deze ISP betekende de besparing van $40.000 op de kabel dat ze hun glasvezelbereik konden uitbreiden naar twee extra kleine gemeenschappen die voorheen als "onhaalbaar" werden beschouwd binnen het subsidiebudget. Dat is de echte uitbetaling-niet alleen in het besparen van geld, maar in het uitbreiden van wat daadwerkelijk mogelijk is binnen een vast financieringsbudget.

De ISP ging verder met het onevenwichtige ontwerp. Wij leverden dePLC-splittersen werkte met hen samen aan de selectie van de tapratio voor elk knooppunt.

U kunt niet zomaar draadjes langs een vezel rijgen zonder te begrijpen wat er met uw optische energiebudget gebeurt. Dit is waar implementaties op het platteland technisch interessant worden-en waar sommige netwerkplanners in de problemen komen.

Elk onderdeel van een PON brengt verlies met zich mee. De vezel zelf verzwakt het signaal met ongeveer 0,35 dB per kilometer bij een golflengte van 1310 nm. Connectoren voegen elk 0,3-0,5 dB toe. Splitsingen dragen 0,1-0,2 dB bij. En splitters introduceren verlies op basis van hun configuratie.

Voor gebalanceerde splitters is de wiskunde eenvoudig: een 1:8 splitter introduceert ongeveer 10,5 dB verlies, ongeacht welke uitgangspoort je meet. Alle poorten zien hetzelfde vermogensniveau.

Ongebalanceerde tikken gedragen zich anders. De doorvoerpoort (die stroom naar stroomafwaartse kranen voert) kent relatief weinig verlies-doorgaans 0,5-2,5 dB, afhankelijk van de splitratio. De tappoort (die lokale abonnees bedient) kent een hoger verlies dat overeenkomt met de kleinere stroomtoewijzing.

De onderstaande tabel toont typische waarden voor invoegverlies voor gangbare tapverhoudingen. Dit zijn representatieve cijfers-die u altijd moet verifiëren aan de hand van de specificaties van de fabrikant voor de daadwerkelijke componenten die u implementeert.

Bron: Samengesteld uit datasheets van meerdere PLC-splitterfabrikanten, waaronder Corning, CommScope en verschillende OEM-leveranciers. Waarden vertegenwoordigen typische prestaties bij 1310/1550 nm; werkelijke specificaties variëren per fabrikant.

Een standaard GPON-systeem biedt ongeveer 28 dB optisch budget tussen OLT-zender en ONT-ontvanger. XGS-PON biedt 29-35 dB, afhankelijk van de transceiverklasse. Het is jouw taak ervoor te zorgen dat elke abonnee-inclusief degene aan het einde van je abonneeketen voldoende signaal ontvangt binnen dat budget.

Een waarschuwing van onze veldteams:

Veel planners berekenen dat budget van 28 dB tot op de laatste decimaal, waarbij ze elke kilometer die ze kunnen uit de verbinding persen. Maar in plaatsen als Montana of Noord-Scandinavië moet je rekening houden met winterverlies.

We hebben het zelf gemeten: extreme kou zorgt ervoor dat glasvezelkabels samentrekken, en adapters van lagere- kwaliteit kunnen kleine fysieke verschuivingen veroorzaken die een extra verlies van 0,5 tot 1 dB met zich meebrengen dat er in september niet was. Onze ontwerpregel is eenvoudig-bij het berekenen van het vermogen bij de laatste ONT in een keten,we bouwen minimaal 3dB harde marge in. Als uit uw berekeningen blijkt dat de eindabonnee -26 dBm heeft en u noemt dit goed, dan bent u één sneeuwstorm of één verouderende connector verwijderd van een servicebezoek. Geef de stabiliteit van de verbinding niet op door nog één keer te tikken.

De fysieke componenten zijn net zo belangrijk als het optische ontwerp. Elk aftappunt heeft een behuizing nodig die de splitter beschermt, verbindingspunten voor netwerkkabels biedt en bestand is tegen alle weersomstandigheden die uw servicegebied tegenkomt.

Voor implementaties op het platteland betekent dit meestal een outdoor--classificatieFDB/FAT-boxmet IP55 of hogere beschermingsgraad. De behuizing moet ruimte bieden aan de tapsplitter plus een kleine gebalanceerde splitter (meestal 1:4 of 1:8) voor lokale distributie. Het aantal poorten moet overeenkomen met uw abonneecluster, met ruimte voor een paar reservepoorten. En de montageopties moeten passen bij uw daadwerkelijke installatiescenario's-paalmontage, strandmontage of wandmontage, afhankelijk van de locatie.

We hebben projecten zien struikelen door behuizingen te specificeren die er op papier voldoende uitzagen, maar in de praktijk niet werkten. Een box die geschikt is voor 8 abonnee-drops helpt niet als je de drop-kabels niet daadwerkelijk netjes kunt routeren en beheren. Een behuizing met alleen muurbeugels-montage- wordt een probleem als de helft van uw kraanlocaties zich op elektriciteitspalen bevindt.

Wanneer wij leverenGlasvezelaansluitdozenBij projecten als dat in Montana richten we ons op veld-praktische kenmerken-zoals speciale interne routing voor de ongebalanceerde tapmodule-om ervoor te zorgen dat de box beheersbaar blijft, zelfs als clusters groeien. Wat belangrijker is dan welk specifiek product dan ook, is het afstemmen van de behuizingsspecificaties op uw werkelijke veldomstandigheden. Een doos van $ 50 die niet goed afdicht tegen stof kost je veel meer aan vrachtwagenrollen dan een doos van $ 80 die het de eerste keer goed doet.

Eén vraag die voortdurend opkomt: wanneer is onevenwichtige splitsing eigenlijk zinvol, vergeleken met vasthouden aan traditionele, gebalanceerde architectuur?

Het eerlijke antwoord is dat dit afhangt van uw specifieke routegeometrie. Maar sommige patronen blijven redelijk consistent bestaan.

Gedistribueerde taparchitectuur heeft de neiging te winnen als de abonneedichtheid onder de ongeveer 15-20 huizen per route-kilometer daalt. Bij hogere dichtheden nemen de glasvezelbesparingen af ​​omdat u al relatief dicht bij de meeste abonnees bent, ongeacht waar u uw splitter plaatst. Bij lagere dichtheden-vooral wanneer huizen zich in groepen bevinden, gescheiden door lange stukken lege weg, lopen de besparingen snel op.

De lengte van de route is ook belangrijk. Op korte routes van minder dan 5 tot 8 kilometer rechtvaardigt de complexiteit van het beheer van meerdere tappunten de glasvezelbesparingen mogelijk niet. Op lange routes langer dan 15-20 kilometer ziet u vaak aanzienlijke besparingen die ruimschoots opwegen tegen de extra plannings- en componentkosten.

Wanneer moeten we afstand nemen van onevenwichtige architectuur-onze eerlijke mening:

Kijk, we houden van deze aanpak en raden het vaak aan. Maar er zijn situaties waarin u bij traditionele 1:32 of 1:64 gebalanceerde ontwerpen moet blijven:

1. Groeigebieden in de buitenwijken van 'Wildfire'.Als uw route door land gaat waar de komende drie jaar grote woningbouwontwikkelingen plaatsvinden, zal een onevenwichtige waterketen snel verzadigen. Later uitbreiden betekent óf het hele optische budget opnieuw ontwerpen, óf een parallelle infrastructuur gebruiken. Geen van beide is leuk. In deze gevallen is de flexibiliteit van een gebalanceerde architectuur-waarin u ongebruikte splitterpoorten gewoon kunt verlichten-de extra kabelkosten waard.

2. Uw onderhoudspersoneel is niet op zijn gemak met OTDR-.Het oplossen van problemen met een onevenwichtig netwerk is echt moeilijker dan een simpele 1:32-verdeling. Het verliesprofiel ziet eruit als een trap op een OTDR-trace, en als uw buitendienstmedewerkers alleen maar weten hoe ze een rood-licht visuele foutzoeker moeten gebruiken, zullen ze het moeilijk krijgen. We hebben gezien dat operators gedistribueerde kraanontwerpen adopteerden en vervolgens zes maanden gefrustreerd raakten omdat elk servicebezoek twee keer zo lang duurde. Als uw team nog niet klaar is voor de leercurve, betaal dan voor de extra vezels en houd uw onderhoud eenvoudig.

WanneerGebalanceerde versus ongebalanceerde splittersAls het op het nippertje komt, vragen we ons meestal af: hoeveel vertrouwen heeft u in de prognoses voor de groei van uw abonnees, en hoe bekwaam is uw veldteam? Als beide antwoorden 'redelijk solide' zijn, wint onevenwichtig meestal wat betreft de kosten. Als een van beide antwoorden 'eerlijk gezegd, niet zeker' is, geeft evenwichtig je meer ruimte om je aan te passen.

Het testen en certificeren van ongebalanceerde netwerken vereist aanpassing van de standaard PON-procedures. Meerdere splitspunten creëren OTDR-traceringen die er anders uitzien dan traditionele single-splitter-architecturen, en technici moeten begrijpen wat ze zien.

Elke tik verschijnt als een discrete verliesgebeurtenis op een OTDR-trace. Het verlies door de doorgaande poort is relatief klein (minder dan 2 dB voor de meeste verhoudingen), terwijl de aftappoort een groter verlies vertoont, overeenkomend met de ontworpen verhouding. Techneuten die niet bekend zijn met deze architectuur, interpreteren deze verwachte verliezen soms verkeerd als fouten.

VIAVI en andere fabrikanten van testapparatuur hebben specifieke modi toegevoegd voor het karakteriseren van taps toelopende/ongebalanceerde splitternetwerken. Volgens de technische documentatie van VIAVI bevatten hun PON OTDR-producten nu "ongebalanceerde splitterondersteuning", specifiek om te voldoen aan de testvereisten van gedistribueerde tap-architecturen.

Documentatie wordt belangrijker met gedistribueerde kraanontwerpen. Elke behuizing moet worden gelabeld met de tapverhouding en het cumulatieve optische verlies tot dat punt. Wanneer een technicus twee jaar na de installatie reageert op een serviceoproep, moet hij snel inzicht krijgen in de verwachte energieniveaus op die locatie, zonder het hele budget helemaal opnieuw te hoeven berekenen.

Voor Amerikaanse netwerkexploitanten die federale financiering nastreven,Landelijke FTTHprojecten komen vaak in aanmerking voor USDA ReConnect-subsidies en -leningen. Het programma heeft sinds 2018 meer dan 5 miljard dollar geïnvesteerd in het brengen van breedband naar achtergestelde plattelandsgebieden. De huidige vereisten vereisen een symmetrische servicecapaciteit van 100 Mbps-ruim binnen bereik voor goed ontworpen GPON- of XGS-PON-netwerken, ongeacht of u een gebalanceerde of ongebalanceerde architectuur gebruikt.

De belangrijkste beperking is dat u moet aantonen dat uw ontwerp daadwerkelijk adequate service levert aan elke abonneelocatie. Uw optische budgetberekeningen moeten voldoende marge laten zien, zelfs op de meest afgelegen locaties. Een onevenwichtige architectuur verandert niets aan de fundamentele prestatievereisten-het verandert alleen de manier waarop u optisch vermogen toewijst om hieraan efficiënt te voldoen.

Als u van plan bent eenLandelijke FTTHimplementatie en uw routes tonen de verspreide, geclusterde abonneepatronen die typisch zijn voor landbouwgebieden, een onevenwichtige splitsing verdient serieuze evaluatie. Het potentieel om de glasvezelkabelkosten met 30-50% te verlagen heeft een directe impact op de levensvatbaarheid van projecten, vooral als de business case toch al krap is.

De technische vereisten zijn niet exotisch. Je hebt kwaliteit nodigPLC-splittercomponenten met geverifieerde specificaties voor zowel gebalanceerde als ongebalanceerde configuraties. U heeft een outdoor--classificatie nodigFDB/FAT-boxbehuizingen die geschikt zijn voor uw installatiescenario's. En er is een zorgvuldige optische budgettechniek nodig om ervoor te zorgen dat elke abonnee een adequaat signaal ontvangt.

Wat het verschil maakt tussen succesvolle en moeizame implementaties op het platteland is meestal niet de technologie-maar de vraag of het netwerkontwerp rekening houdt met de realiteit op het platteland, in plaats van dat stedelijke aannames worden getransplanteerd naar een fundamenteel andere omgeving.

De meest waardevolle eerste stap? Breng uw daadwerkelijke abonneelocaties en routegeometrie in kaart. Uit die analyse volgt de juiste architectuurkeuze, niet uit het toepassen van een standaard template. Als u momenteel een landelijke route in kaart brengt en de berekeningen kloppen niet, stuur ons dan uw routegeometrie. We kunnen een snelle vergelijkende analyse uitvoeren van gebalanceerde versus ongebalanceerde architecturen voor uw specifieke project-zonder verplichtingen.Neem contact op met ons team-Dit is precies het soort probleem waar we graag aan werken.

Referenties

VIAVI-oplossingen. "Vezelconstructie, deel 3: PON certificeren met ongebalanceerde splitterarchitectuur."

ISE-tijdschrift. "FTTH-oplossingen voor plattelandsgebieden."

USDA-plattelandsontwikkeling. "ReConnect-lening- en subsidieprogramma."

De glasvezelvereniging. "Glasvezelsplitters voor PON's."

Gegevensdisclaimer

Kostenbesparingspercentages, optische specificaties en projectvoorbeelden vertegenwoordigen typische sectorwaarden en illustratieve scenario's. Het voorbeeld van het Montana-project maakt gebruik van representatieve cijfers op basis van algemene inzetpatronen op het platteland. De werkelijke resultaten zijn afhankelijk van de specifieke routegeometrie, de abonneeverdeling, de componentselectie en de lokale arbeidskosten. Waarden voor optische verliezen moeten worden geverifieerd aan de hand van de gegevensbladen van de fabrikant voor specifieke componenten. USDA-financieringscijfers gebaseerd op officiële programmadocumentatie van eind 2024.
