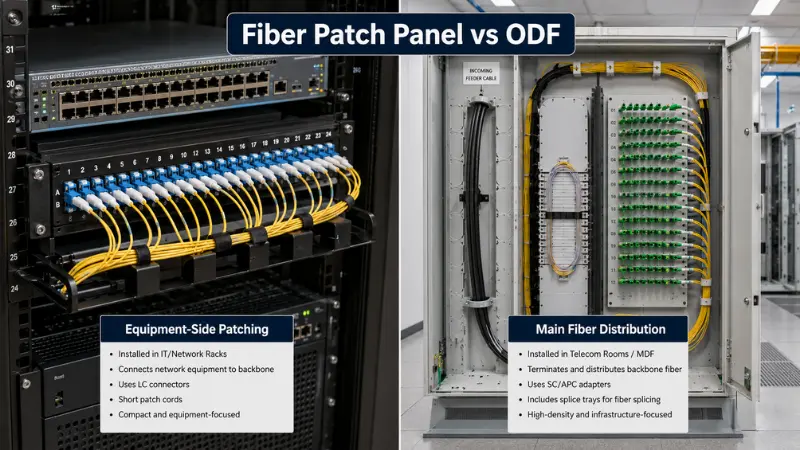

Wanneer u een glasvezelnetwerk plant, komt één vraag al vroeg naar voren: in avezelpatchpaneel versus ODFbeslissing, welke hoort in uw rack of telecomruimte? Het korte antwoord - bereik voor aglasvezel patchpaneelwanneer u hoofdzakelijk een klein-tot-aantal vezels moet afsluiten en kruisen-verbinden in de buurt van actieve apparatuur, en eenODF (optisch distributieframe)wanneer grotere- backbone- of voedingskabels fusiesplitsing, slappe opslag, kabelfixatie en lange- distributiebeheer nodig hebben.
Die zuivere splitsing verbergt iets dat elke veldtechnicus snel leert: de twee productfamilies overlappen elkaar. Sommige patchpanelen voor rack-montage worden geleverd met lasbakken, en sommige compacte ODF's doen weinig meer dan patchen. De echte vraag is dus niet ‘welke naam’, maar ‘welke ontwerpfocus past bij de netwerkpositie, het aantal vezels en de manier waarop kabels de eenheid binnenkomen en verlaten’. Deze handleiding behandelt de verschillen, het grijze gebied daartussen, een selectiematrix, connectorkeuzes en echte projectconfiguraties, zodat u meteen de juiste eenheid kunt specificeren. Als je eerst de korte versie wilt, hier iseen gerichte blik op de belangrijkste verschillen tussen een ODF en een patchpaneel.

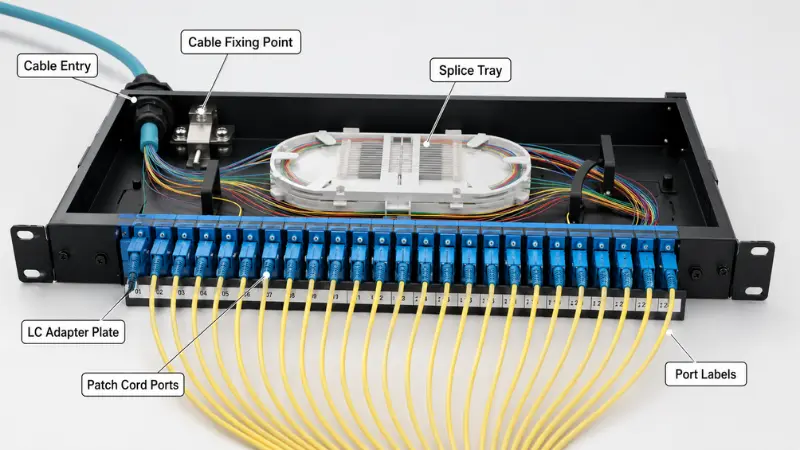

Wat is een glasvezelpatchpaneel?
Een glasvezelpatchpaneel sluit binnenkomende vezels af op een vaste set adapters en geeft technici een overzichtelijke frontinterface voor patchkabels. Het is het punt waar een gestructureerde kabel de jumpers ontmoet die naar schakelaars, routers, mediaconverters en optische transceivers lopen. De meeste panelen worden gemonteerd in een standaard 19--rack met een hoogte van 1U, 2U of 4U, hoewel aan de muur gemonteerde behuizingen gebruikelijk zijn voor kleinere kasten.
In een typisch paneel vindt u een adapterplaat (LC, SC, FC, ST of MPO/MTP), een kabelinvoer- en bevestigingspunt, jumperbeheer aan de voor- en achterkant, een labelstrip en - op veel modellen - een kleine lasbak om pigtails aan de inkomende kabel te verbinden. Dagelijks bestaat het werk op een patchpaneel uit verplaatsingen, toevoegingen en wijzigingen: het opnieuw-patchen van links zonder de permanente kabel te verstoren. Dat is ook de reden waarom toegang aan de voorkant en duidelijke poortnummering hier belangrijker zijn dan diepe opslag.
Veel voorkomende typen patchpanelen
- Vaste panelen- adapters op een statische plaat; laagste kosten, prima voor stabiele links.
- Schuif(lade)panelen- de lade trekt naar voren voor eenvoudiger her-beëindiging en inspectie.
- LC-panelen met hoge dichtheid-- verpak de meeste duplexpoorten in 1U, omdat de 1,25 mm ferrule van de LC half zo groot is als die van een SC.
- MPO/MTP-cassettepanelen- breek voor- beëindigde 12- of 24-vezel trunks uit voor 40G/100G/400G-verbindingen.
- Vooraf-beëindigde en gesplitste-geladen panelen- fabrieksconnectoren voor snelle implementatie, of in de fabriek -geïnstalleerde pigtails, klaar om ter plaatse te worden gesplitst.
Patchpanelen bevinden zich dicht bij actieve apparatuur: in datacenterrekken, bedrijfsnetwerkruimten, serverkasten en vloerdistributiepunten. Als het patchen op rackniveau- betreft, is een 1U- of 2U-paneel meestal alles wat u nodig heeft. De praktische kant vaneen paneel monteren en aansluiten op een schakelaaris eenvoudig en kiest het goedeLC-adapterswant de havendichtheid is vaak de enige echte beslissing.

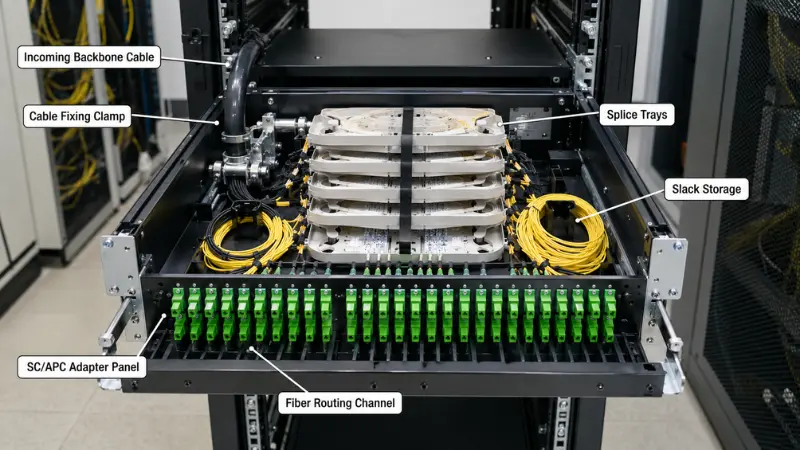

Wat is een ODF (optisch distributieframe)?
Een ODF is een gestructureerd glasvezelbeheerpunt dat is gebouwd om kabels binnen te brengen, te beschermen, samen te voegen en te distribueren -, niet alleen maar om te patchen. Vergeleken met een gewoon paneel is het ontworpen rond een groter aantal vezels en de volledige levensduur van een externe- fabrieks- of backbone-kabel: kabelbevestiging en aarding, pigtail-fusiesplitsing, slappe opslag, georganiseerde routing, labeling en toegang voor onderhoud in één frame.
Een typische ODF bevat adapterpanelen, meerdere lasgoten, speciale routeringskanalen en opslag voor losse kabels, kabel-bevestigingsklemmen en aardingspunten voor het sterkte-element van de kabel, een beschermende afdekking of een gesloten frame, en een duidelijk nummeringsschema. De reden dat dit van belang is, is fysiek: een 96F of 144F losse-buistoevoerkabel wordt geleverd met een stalen of aramide sterkte-element dat moet worden verankerd zodat geen trekkracht de vezels bereikt. Vervolgens wordt elke vezel door versmelting-gesplitst tot een varkensstaart en opgerold met beschermde buigradius. Een klein patchpaneel heeft simpelweg geen plek om dat veilig te doen.
Veel voorkomende ODF-typen
- Rek-gemonteerde ODF- past in een 19-inch rek; het werkpaard voor telecomkamers en OLT-kasten.
- Wand-gemonteerde ODF- voor kleinere distributiepunten met beperkt vloeroppervlak.
- Vloer-staande ODF- frames met hoge- capaciteit voor centrale kantoren en grote POP-locaties.
- Modulaire ODF / ODF-kast- splitsings-, splitter- en distributiemodules gecombineerd naarmate het netwerk groeit.
U zult ODF's zien in telecomcentrales, FTTH-toegangsruimtes, ISP-apparatuurruimtes, POP-locaties, metro- en backbone-distributie en in het bouwen van hoofddistributieruimtes. Het helderste signaal dat u nodig heeft, is een inkomende high{1}}kabel. Dat moet wel zo zijnfusie gesplitstnaar pigtails eindigend met, laten we zeggen,SC-adapters, met speling en bescherming voor jarenlang gebruik. Voor een neutrale achtergrond over de afwegingen- is het overzicht van de FOA vanbuiten-het splitsen en beëindigen van plantenis een solide referentie. En omdat ODF's verkrijgbaar zijn in verschillende montagestijlen - die veel nieuwe -kopers - aanspreken, is het de moeite waard om te lezende belangrijkste typen optische distributieframesvoordat u een frame op maat maakt.

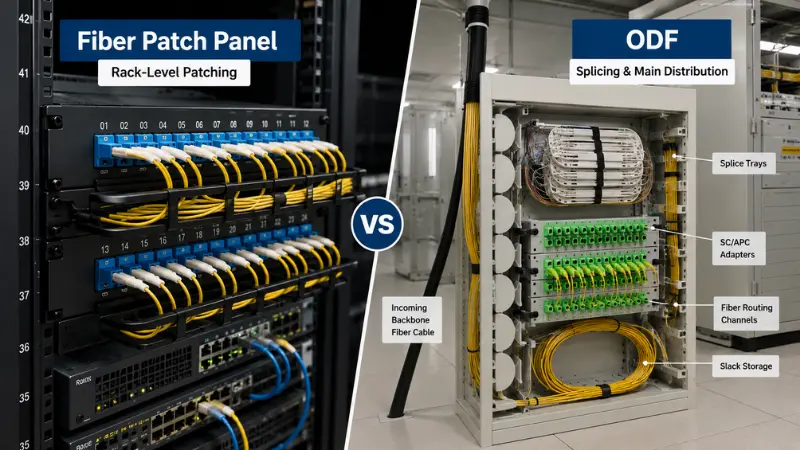

Fiber-patchpaneel versus ODF: de echte verschillen
Beiden beheren glasvezel, maar hun ontwerpprioriteiten gaan in verschillende richtingen. De onderstaande tabel gaat een stap verder dan de gebruikelijke one-liners.
| Vergelijkingspunt | Vezel patchpaneel | ODF |
|---|---|---|
| Primaire ontwerpfocus | Beëindiging en cross{0}}connect (patching) | Beëindiging, splitsing, bescherming, routing, distributie |
| Typische netwerkpositie | Apparatuur-zijkant, in rekken en kasten | Hoofddistributie: telecomruimte, FTTH-ruimte, centraal kantoor, POP |
| Typisch vezelaantal | 12F–48F | 48F–144F en hoger |
| Lascapaciteit | Optioneel, beperkte laderuimte | Meerdere laden; een kernonderdeel van het ontwerp |
| Fysieke structuur | Compacte 1U–4U of wanddoos | Groter frame, vaak afgesloten en beschermd |
| Kabelinvoer en bevestiging | Basis trekontlasting | Zware bevestiging, aarding voor krachtleden |
| Slack en routing | Minimaal | Speciale opslag- en routeringskanalen voor slappe opslag |
| Toegang voor/achter | Patching aan de voorkant- | Toegang aan de voor- en achterkant voor splitsing en patch |
| Installatie | Rek of muur | Rek, muur, vloer of kast |
| Uitbreidingsmethode | Beperkt door poorten en U-ruimte | Voeg modules en trays toe; gebouwd voor groei |
| Onderhoud | Snelle patchwijzigingen | Gestructureerd splice- en patchbeheer op de lange- termijn |
| Relatieve kosten | Lager per poort | Hoger, maar minder eenheden voor hoge aantallen |
Waar de lijn vervaagt: functionele overlap?
Het behandelen van "patchpaneel=alleen patchen" en "ODF=alleen splicing" zal u uiteindelijk misleiden. Veel patchpanelen voor rack-montage zijn voorzien van een lasbak, en een kleine ODF kan meestal worden gebruikt voor patching. De eerlijke beschrijving gaat over nadruk: een patchpaneel is geoptimaliseerd voor apparatuur-jumperbeheer aan de zijkant in een compacte ruimte, terwijl een ODF is geoptimaliseerd voor kabelinvoer, splitsingsbescherming, slappe opslag en gestructureerde distributie die lang mee moet gaan. Wanneer u de specificatiebladen vergelijkt, lees dan de interne structuur - aantal lades, vrije capaciteit, kabel-bevestigingshardware - en niet alleen het aantal adapters. Twee eenheden kunnen beide "48 poorten" zeggen en voor totaal verschillende taken worden gebouwd.
ODF versus glasvezelpatchpaneel versus glasvezelverdeelkast
Een derde product vertroebelt de vergelijking: de glasvezelverdeelkast, oftewel klemmenkast. Grofweg:
- Vezel patchpaneel- rack- beëindiging en patching op rackniveau in de buurt van apparatuur.
- ODF- hoofd-distributie-niveau beëindiging, splitsing, bescherming en routering voor gemiddelde- tot- hoge vezelaantallen.
- Vezeldistributie / klemmenkast- een kleinere, vaak aan de muur- of paal-gemonteerde behuizing, dichter bij de eindgebruikers, vaak buiten-geschikt, waarin ook een splitter kan worden geplaatst.
In één netwerk zie je ze misschien alle drie: een ODF in de hoofdruimte, patchpanelen in de apparatuurrekken, enzovoortterminal- en verdeelkastenbij de ingang van het gebouw of op elke verdieping. Als de grenzen nog steeds vaag aanvoelen, is deze ineenstorting verdwenenhoe vezeldistributieproducten verschillenis het lezen waard.
Hoe te kiezen: een stap-voor-stapsproces?
-
Identificeer de netwerkpositie
- Apparatuur-zijde (naast schakelaars en OLT's) leunt op het patchpaneel; een hoofddistributiepunt dat externe kabels ontvangt, leunt op ODF.
-
Bevestig het huidige en toekomstige aantal vezels
- 12F–24F is geschikt voor kleine kasten en vloerverdeling, 48F is gebruikelijk voor bedrijfsbackbones en kleine ruimtes, en 96F–144F+ verwijst naar FTTH OLT-ruimtes, POP-locaties en centrale kantoren.
-
Bepaal of fusiesplitsing vereist is
- Als een losse-buistoevoerkabel moet worden geopend, vastgemaakt en aan pigtails moet worden gesplitst, heb je echte capaciteit voor de splitsing-tray en vrije opslag - nodig, dat is ODF-territorium.
-
Bevestig het connector- en polijsttype
- Het moet passen bij de bestaande installatie; LC/UPC voor racks met hoge dichtheid-, SC/APC voor de meeste PON- en toegangswerkzaamheden.
-
Controleer de installatieruimte
- 1U–2U rack of muurdoos voor krappe ruimtes; rack-, wand- of vloer-ODF waarbij de capaciteit groter is dan de ruimte.
-
Plan de kabelinvoer en -bevestiging
- De ingang aan de achterkant, zijkant, bovenkant of onderkant moet overeenkomen met de locatie, met klemmen, trekontlasting en aarding voor gepantserde of OSP-kabels.
-
Reserveer uitbreidingscapaciteit
- Reserve-adaptersleuven en laderuimte zijn nu veel goedkoper dan later de hele eenheid te vervangen.
Vezelpatchpaneel versus ODF-selectiematrix
| Projectconditie | Betere keuze | Waarom |
|---|---|---|
| 1U-rackpatching naast een switch | Vezel patchpaneel | Compact jumperbeheer aan de voorkant- |
| 48F-tak met slechts enkele splitsingen | Het verbinden van een -geladen patchpaneel is vaak voldoende | Beperkte splitsing past op een paneel met lade- |
| 96F–144F voedingskabel met volledige splitsing | ODF | Ladecapaciteit, slappe opslag, kabelbevestiging en aarding |
| FTTH telecom/OLT-kamer | ODF | Feeder- en distributiebeheer, SC/APC-dichtheid |
| Klein kantoor of verbinding met één verdieping | Vezel patchpaneel | Lage complexiteit, laag aantal vezels |
| Backbone plus apparatuurrekken | Beide | ODF voor hoofddistributie, panelenapparatuur-kant |
| Vooraf- beëindigde MPO/MTP-trunk | MPO/MTP-cassettepatchpaneel | Geen veldsplitsing; snelle uitbraak met hoge- dichtheid |
Connector en Pools: LC, SC, MPO en UPC versus APC
De keuze van de adapter en polijstmiddel is vaak belangrijker dan de panel-vs-ODF-vraag zelf, omdat deze moet passen bij de bestaande installatie. LC domineert hoge- racks en datacenters - dankzij de 1,25 mm ferrule kan een 1U-paneel 96 vezels of meer dragen. Daarom is dit de standaard duplexconnector inANSI/TIA-568 gestructureerde bekabeling. SC is het hoofdbestanddeel van FTTH en telecomtoegang: de 2,5 mm ferrule en push{2}}pull-grendel zijn robuust en gemakkelijk te hanteren in het veld, en SC/APC wordt overal gebruikt waar de terugreflectie zeer laag moet blijven. FC verschijnt nog steeds op testapparatuur en sommige oudere of -opstellingen met hoge trillingen, terwijl MPO/MTP de vooraf- afgesloten trunks achter 40G/100G/400G-verbindingen draagt. De praktische dichtheidsafwegingen-worden uiteengezet in deze vergelijking vanLC en MTP/MPO in bekabeling met hoge-dichtheid.
Pools is het deel dat mensen fout hebben. PC- en UPC-ferrules maken fysiek contact voor weinig verlies; een APC-ferrule voegt een hoek van 8 graden toe, zodat gereflecteerd licht in de bekleding wordt gestuurd in plaats van rechtstreeks terug naar de bron, terwijl deFOA's connectorreferentielegt uit. Dat maakt APC de keuze voor PON-, RF/CATV-video en hoge-bitrate single-mode-links-, maar het betekent ook dat u nooit een APC-connector mag koppelen aan een UPC-connector: de schuine en platte eindvlakken passen niet, waardoor er verliespieken optreden en u de adereindhulzen kunt beschadigen. Plan één poetsmiddel per pad. Raadpleeg deze handleiding voor meer informatiePC-, UPC- en APC-polijsttypesen de toegewijdeSC/APC-connectorenoverzicht.
Voorbeelden van echte projectconfiguraties
Enterprise-rack met 24 poorten
Een netwerkruimte op de vloer hoeft slechts een handvol schakelaars op de stijgleidingvezel aan te sluiten. Een 1U, 24-poort LC/UPC-patchpaneel -, hetzij vooraf- afgesloten of met pigtails gesplitst op een kleine lade -, biedt schone patches met toegang aan de voorkant en voldoende ruimte. Een ODF hier zou een verspilling van ruimte en kosten zijn.
144F FTTH telecomruimte
De binnenkomende voedingskabel wordt verankerd en geaard aan het frame, elke vezel wordt door smelt-gesplitst aan een SC/APC-pigtail, de kabel wordt opgerold met beschermde buigradius, en patchkabels lopen naar de OLT. Met lasbakken, routing en 144 aansluitingen die jarenlang moeten worden beheerd, is een in een rack-gemonteerde ODF veel gemakkelijker in het gebruik dan het stapelen van meerdere kleine panelen. In de buurtPLC-splittershet distributienetwerk voeden; als je de passieve kant inkoopt, ditFTTH passieve componentengids is een nuttige checklist.
Trunkbekabeling van datacenters
40G/100G-verbindingen draaien op vooraf- afgesloten MPO/MTP-trunks, uitgebroken door cassette-patchpanelen. De prioriteit ligt bij poortdichtheid, polariteit en zuivere routering onder op standaarden-gebaseerde gestructureerde bekabeling - en niet bij splitsing -, dus een paneel verslaat hier een ODF.
Ruggengraat bouwen (gelaagd ontwerp)
De hoofdapparatuurruimte maakt gebruik van een ODF om stijgleidingvezels tussen verdiepingen te beëindigen en te verdelen; elke verdieping maakt gebruik van een patchpaneel voor lokale schakelverbindingen. De ruggengraat blijft stabiel terwijl de patching flexibel blijft - en dat is meestal het best onderhoudbare antwoord voor een gebouw met meerdere- verdiepingen.
Controlelijst vóór- aankoop: poorten, adapters, lasbakken en rekgrootte
| Parameter | Waarom het ertoe doet | Focus op patchpaneel | ODF-focus |
|---|---|---|---|
| Aantal glasvezel/poorten | Stelt capaciteit en hoofdruimte in | 12–48F vandaag, plus reserve | 48–144F+ met moduleruimte |
| Adapter en polijstmiddel | Moet bij de plant passen | LC/UPC-dichtheid | SC/APC voor PON, plus LC |
| Capaciteit las-tray | Beschermt en bewaart gewrichten | Vaak één klein bakje | Meerdere trays op maat |
| Montage-/rektype | Past bij de ruimte | 1U–2U of muur | Rek, muur, vloer of kast |
| Kabelinvoer en bevestiging | Houdt stress weg van vezels | Lichte trekontlasting | Klem en aarding voor OSP-kabel |
| Buig-radiuscontrole | Verlies en betrouwbaarheid | Nette jumperroutering | Routeringsringen en slappe opslag |
| Etikettering | Minder onderhoudsfouten | Etiketten op de voorpoort | Volledige poort- en splitsingsnummering |
| Uitbreiding hoofdruimte | Voorkomt volledige vervanging | Reserveer U-ruimte | Reserveslots en laderuimte |
Veelvoorkomende fouten - en wat ze kosten
-
Alleen al het kopen per haven telt
- Twee "48-poorts" units kunnen van binnen volledig van elkaar verschillen; Het kan zijn dat u geen speling of bakken krijgt en een paneel dat pijnlijk is om te onderhouden.
-
-
Gebruik een gewoon patchpaneel voor zware verbindingen
- Laden lopen over, vezels worden over hun limiet gebogen en de bescherming tegen lassen heeft te lijden - wat later naar boven komt als verlies of onderbroken verbindingen.
-
-
De richting van de kabelinvoer wordt genegeerd
- Invoer dat de lay-out van de site bestrijdt, belast de vezels en maakt de installatie traag en rommelig.
-
-
Zonder plan connectoren mixen en polijsten
- Alleen al een mismatch tussen APC- en-UPC kan het rendementsverlies van een link in een enkele- modus tenietdoen. Bepaal vooraf LC/SC en UPC/APC en weeg hoe u met deze blik eindigtsnelle connectoren versus fusiesplitsing.
-
-
Er blijft geen uitzettingsruimte over
- Als het aantal groeit, betekent een volledige eenheid zonder extra slots of laderuimte dat het hele ding wordt vervangen in plaats van er iets aan toe te voegen.
Veelgestelde vragen
Vraag: Is een ODF hetzelfde als een glasvezelpatchpaneel?
A: Nee. Hun functies overlappen elkaar, maar een patchpaneel is gebouwd voor apparatuur-afsluiting en patching aan de zijkant, terwijl een ODF splitsing, kabelbescherming, slappe opslag en gestructureerde distributie voor de lange termijn toevoegt.
Vraag: Kan ik een glasvezelpatchpaneel gebruiken in plaats van een ODF?
A: Ja, voor eenvoudige verbindingen met een laag aantal vezels en weinig of geen splitsing. Als u eenmaal grote aantallen, binnenkomende voedingskabels of zware lasverbindingen heeft, is een ODF de veiligere keuze.
Vraag: Bevat elk glasvezelpatchpaneel lasbakken?
A: Nee. Velen zijn alleen bedoeld voor adapters-, voor gebruik met pre- aansluitingen of jumpers; andere zijn gesplitst-geladen met een lade voor pigtails. Controleer de specificaties voordat u ervan uitgaat.
Vraag: Wat is het verschil tussen een ODF en een glasvezelverdeelkast?
A: Een ODF is een groter hoofd-verdeelframe, meestal binnenshuis en op een rek- of op de vloer-gemonteerd. Een verdeelkast is een kleinere behuizing die vaak -buiten geschikt is, dichter bij de abonnees en waarin mogelijk ook een splitter zit.
Vraag: Wordt een ODF alleen gebruikt in FTTH-netwerken?
A: Nee. ODF's komen vaak voor in centrale kantoren, ISP-ruimtes en metro- en bedrijfsbackbones - overal waar een hoog-aantal kabels moet worden afgesloten, gesplitst en gedistribueerd.
Vraag: Moet ik SC- of LC-adapters kiezen?
A: Match de plant. LC voor racks en datacenters met hoge dichtheid; SC, vaak SC/APC, voor FTTH- en telecomtoegang.
Vraag: Kan ik een ODF in een 19-inch rack installeren?
EEN: Ja. In rack-gemonteerde ODF's zijn standaard voor telecomruimtes en OLT-kasten; Voor andere ruimtes bestaan er wand- en vloerversies.
Vraag: Wat is beter voor een datacenter?
A: Meestal glasvezelpatchpanelen - LC of MPO/MTP - voor patching op rack-niveau, met alleen een ODF waar een groot backbone-distributiegebied splitsing en bescherming nodig heeft.
Vraag: Kies ik bij 48 vezels een patchpaneel of een ODF?
A: Het hangt af van de splitsing. Weinig of geen splitsing en krappe ruimte wijzen op een met splitsing -geladen of vooraf- afgesloten patchpaneel. Een inkomende voedingskabel die volledige splitsing, speling en aarding nodig heeft, wijst naar een 48F ODF -, vooral als u verwacht te groeien naar 96F.
Vraag: Wat moet ik controleren voordat ik iets koop?
A: Aantal vezels en poorten plus hoofdruimte, type adapter en polijstmiddel, capaciteit van de las{0}}tray, montagetype en rackeenheden, kabelinvoer en -bevestiging, controle van de buigradius- en het etiketteringsschema.
Als het om clean patchen op rack-niveau gaat, is een glasvezelpatchpaneel de praktische, kosten-effectieve keuze. Als u grote- of inkomende backbone-kabels afsluit die moeten worden gesplitst, beschermd, moeten worden opgeslagen en jarenlang distributiebeheer moet worden uitgevoerd, verdient een ODF zijn plaats. Grote netwerken draaien doorgaans zowel - als ODF voor hoofddistributie en patchpanelenapparatuur-. Wat u ook opgeeft, bevestig het aantal en de vrije ruimte, het adapter- en polijsttype, de lascapaciteit, de montage- en rekgrootte en de kabelinvoer voordat u bestelt, zodat de unit zowel geschikt is voor de installatie van vandaag als voor de groei van volgend jaar.
