"Waarom loopt mijn 10G-campusnetwerk nog steeds achter als ik de beste single-mode glasvezel gebruik?"

Dat was het paniekerige bericht van een systeemintegrator drie dagen voor een universiteitVolledige optische campusoverdracht. In het laboratorium,Enkele modus versus multimodusziet eruit als een eenvoudige vergelijking van de specificatiebladen. Op een echte vacaturesite? Ander verhaal. We hebben projecten zien ontsporen omdat iemand een blauwe UPC-connector koppelde aan een groene APC-adapter. Of onderschat het ONT-linkbudget. Of het budget verkwanselde voor single-mode transceivers voor 100-meter runs die goedkopere multimode-optica hadden kunnen gebruiken.

Nu FTTO de nieuwe standaard is geworden, is de vezelselectie veel verder gegaan dan 'single mode voor lang, multimode voor kort'. Als uw bekabelingsaanpak zich op het terrein van de leerboeken bevindt,-eerlijk gezegd, plant u mogelijk landmijnen voor toekomstige upgrades.

Stel je dit eens voor: een campus met vijftig-gebouwen die de komende twintig jaar geen enkele kabelvervanging nodig heeft. Dat is de belofte van een goed ontworpen productPOL-bekabelingsgidsuitvoering. Maar het pad daarheen? Gevuld met vallen. LC of SC/APC? Volledige single mode in horizontale runs, of multimode behouden om te besparen op optische modules? Eén verkeerde connectorspecificatie vertraagt ​​niet alleen uw tijdlijn. Het vermenigvuldigt onderhoudshoofdpijn jarenlang.

Laten we de natuurkundige definities overslaan die je al honderd keer hebt gezien. Het doel hier: u helpen bij het nemen van de beslissing 'het in één keer goed doen'.

De cijfers die er echt toe doen

Je hebt het standaardvergelijkingsdiagram gezien. Kerndiameter, golflengte, afstand. Ik heb het. Maar die grafieken vertellen je niet het echte verhaal: de beslissing tussen single mode en multimode gaat over geld. Niet natuurkunde.

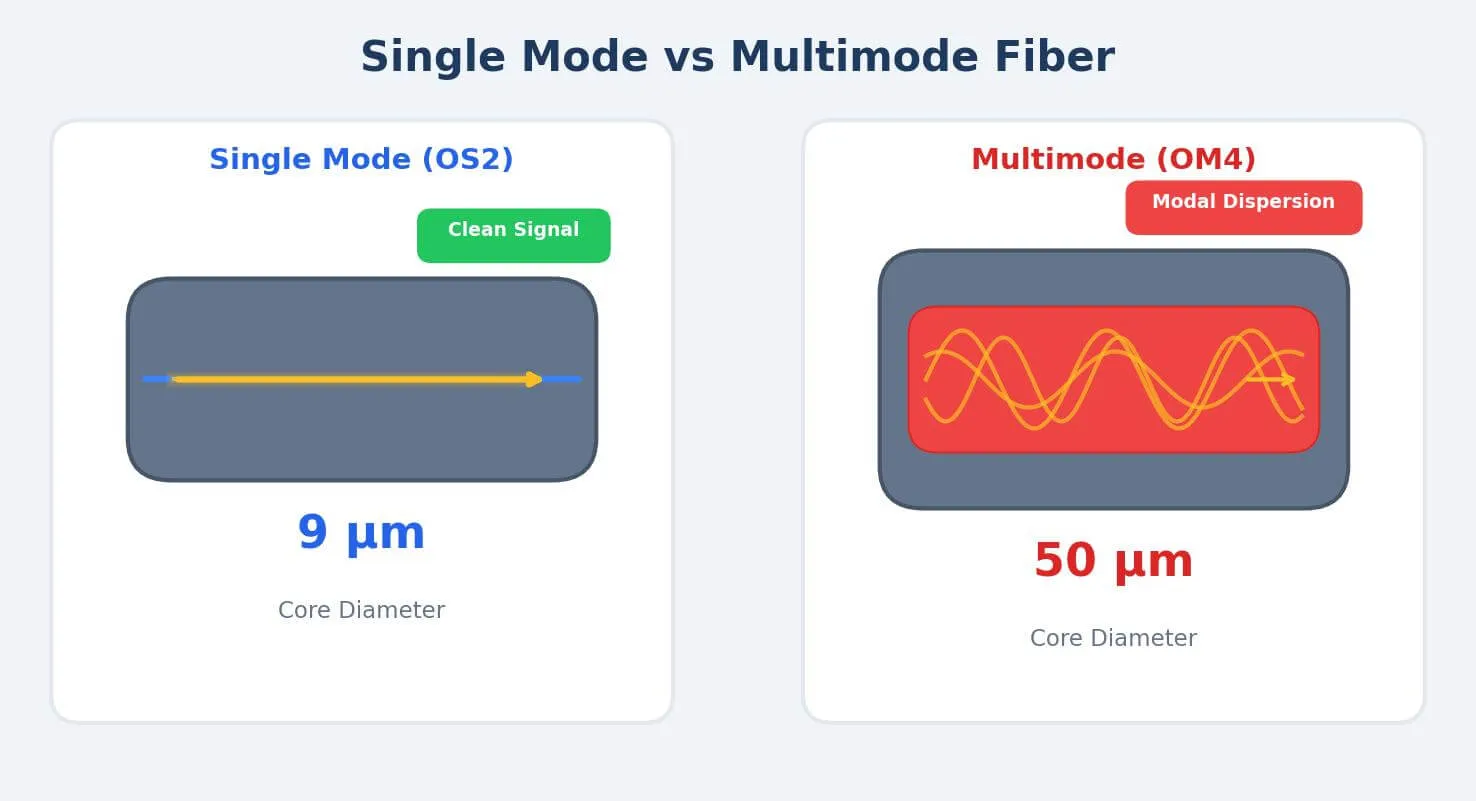

Denk er zo over na. Single Mode is een sportwagen-één lichtstraal in een kern die zo dun is (9 micrometer) dat een mensenhaar er in vergelijking dik uitziet. Schoon signaal, reist 10, 20, 100 kilometer zonder boost nodig te hebben. Multimode is de pick-up. Bredere kern (50 micrometer-nog steeds dunner dan haar, maar 6x groter), waar meerdere lichtstralen tegelijkertijd doorheen kaatsen. Gemakkelijker om mee te werken, goedkoper om aan te sluiten. Maar die stuiterende balken beginnen na een paar honderd meter te storen. Het signaal wordt modderig.

Zie je de val? Singlemode-kabel is goedkoper. Maar transceivers kosten 3-5x meer. Voor een campus met 500-havens bedraagt ​​dat verschil alleen al voor de optiek $30.000-50.000. In onze projecten van 2023-2024 in Zuidoost-Azië hebben we gezien dat inkoopteams bij korte oplagen verbrand raakten door deze exacte berekeningsmethode "voor toekomstbestendigheid", en vervolgens in de war raakten toen de kosten van de transceiver het budget opdreven.

Nu-POL-architectuur verandert alles.Volledige optische campusimplementaties met POLvereisenenkele modus. Geen keuze betrokken. De technologie maakt gebruik van GPON-golflengte-divisiemultiplexing-twee golflengten die in tegengestelde richtingen reizen op één vezelstreng. Werkt alleen met de schone transmissie van één modus.

Dus als je POL bouwt, sla dan het multimode-debat over. Maar traditioneel Ethernet? Dat is waarVezelselectie voor optisch LANwordt ingewikkeld.

Waarom SC/APC POL domineert (en wat er gebeurt als je kleuren mengt)

Traditionele campusnetwerken zien eruit als een boom. Kernschakelaar bij de wortel, distributieschakelaars bij filialen, toegangsschakelaars op elke verdieping. Veel apparatuur, veel kracht, veel dingen die kapot gaan.

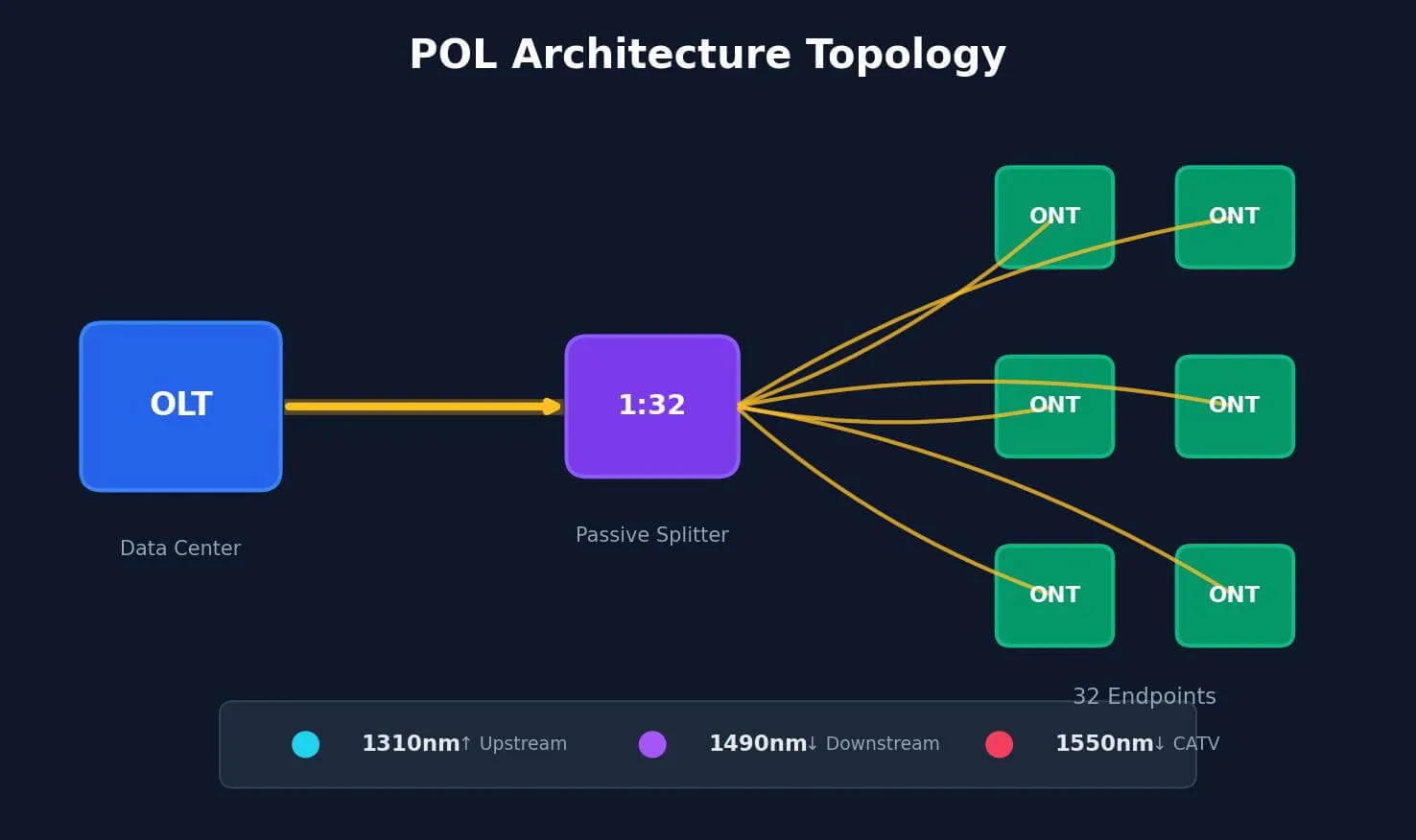

POL vlakt dat af. Eén centrale OLT is via passieve splitters verbonden met ONT's op elk bureau of elke kamer. Geen tussenschakelaars. Geen IDF-kasten op elke verdieping. Alleen glasvezel, splitters, eindpunten.

[Datacenter] → OLT → Enkele vezel → 1:32 splitter → 32 ONT's

Stroomafwaarts: 1490 nm|Stroomopwaarts: 1310 nm|Beide op EEN vezelstreng

De splitters zijn volledig passief. Geen stroom, geen elektronica, niets dat kapot kan gaan. Licht van de OLT raakt een 1:32 splitter en verdeelt zich over 32 locaties. Net als een tuinslang met een 32-sproeier, behalve dat je laserlicht splitst en geen waterdruk.

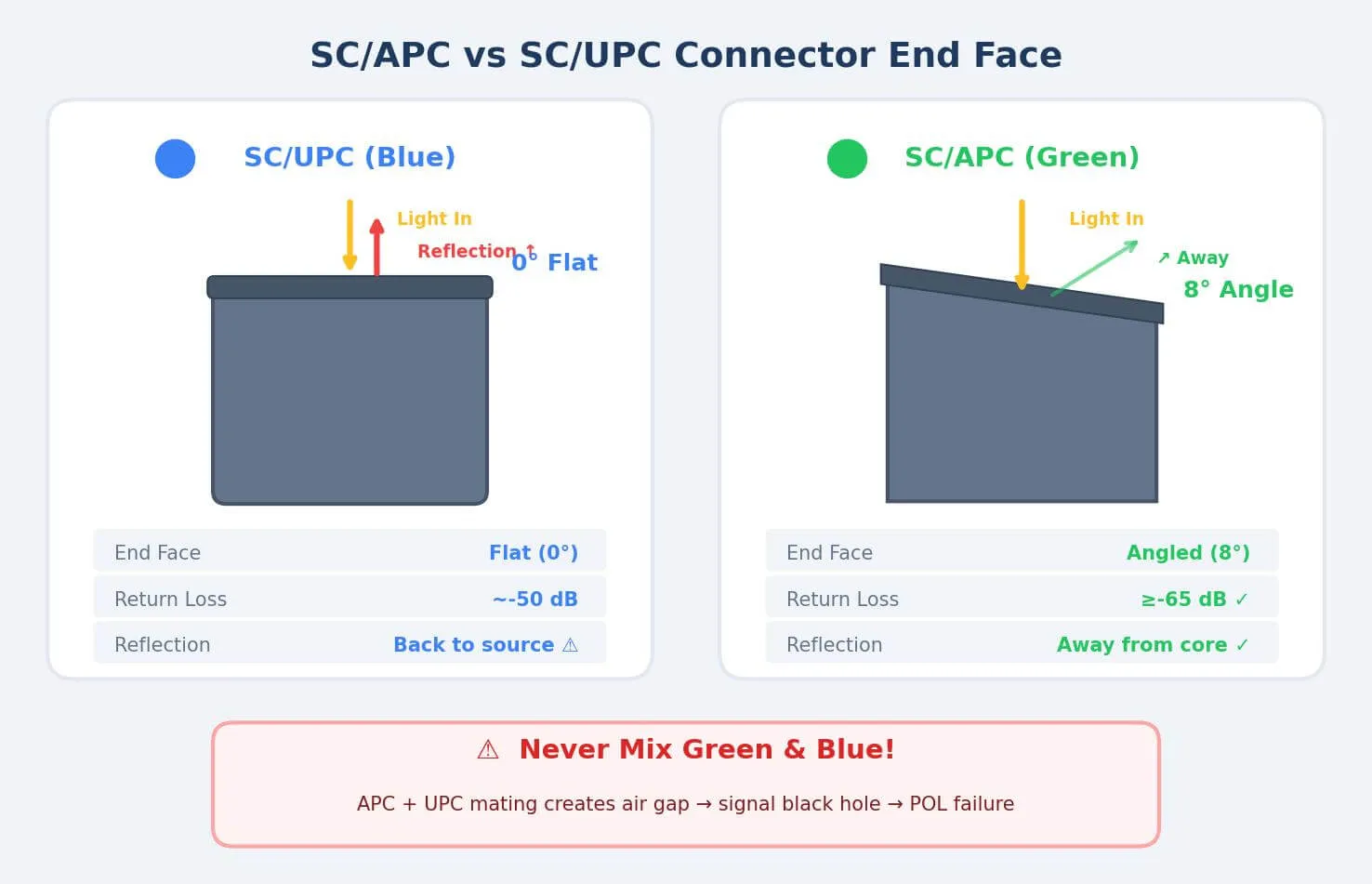

Het cruciale detail dat de meeste handleidingen overslaan: POL gebruikt vrijwel universeel SC/APC-connectoren. De 'APC' betekent Angled Physical Contact-ferrule, gepolijst op 8 graden in plaats van plat. Wanneer licht een plat oppervlak (UPC) raakt, kaatst een deel ervan rechtstreeks terug naar de bron. Bij bidirectionele POL veroorzaken deze reflecties ruis. Over tientallen aansluitpunten stapelt zich ruis op.

Het schuine APC-vlak weerkaatst reflecties weg van de kern. Het rendementsverlies daalt van ~-50 dB (UPC) naar -65 dB of beter (APC). Ongeveer 30x minder gereflecteerd licht waardoor het terugkomt. In POL-termen? Verschil tussen schoon signaal en verslechterd signaal.

TIA Fiber Optic Training Council zegt het eenvoudig: SC/APC is de standaard voor passieve optische netwerken, omdat de karakteristieken van rendementsverlies van belang zijn in bidirectionele systemen. Twijfel niet-raad dit-ga naar SC/APC.

Wat gebeurt er als je groen en blauw mengt:

Dit zagen we vorig jaar bij een smart hotel GPON-project. De aannemer gebruikte SC/APC (groen) op de -splitteruitgangen op vloerniveau-correct. Maar toen de kamers SC/UPC (blauw) patchsnoeren gegeven voor de ONT-verbindingen. Fysiek wordt hij aangesloten. Elektrisch? Ramp.

Het schuine vlak en het platte vlak creëren een kleine luchtspleet. Het contactoppervlak krimpt tot bijna niets. Het rendementsverlies daalt. Gereflecteerd optisch vermogen veroorzaakte hoge-reflectiealarmen bij de OLT. Erger nog:-toen het 1550 nm CATV-signaal met een hoger vermogen doorkwam, zorgden de luchtspleetreflecties ervoor dat ONT's in randkamers herhaaldelijk offline gingen. Gasten klaagden. Het management raakte in paniek. Voor de oplossing moesten we-de patchkabels voor 200+ kamers opnieuw uittrekken.

In een volledig-optisch netwerk is groen-in-blauw niet "een beetje langzamer". Het is een signaalzwart gat. Die toename van het invoegverlies met 1 dB lijkt klein-maar op een gesplitste link van 1:64 is dit de druppel die het systeem doet breken.

Echte implementatiebeslissingen

De ruggengraat van datacenter tot eerste splitter.Dit is jouw snelweg. Alles stroomt er doorheen. POL betekent single mode OS2 met SC/APC-geen discussie. Maar kabelkwaliteit, vooraf-beëindigd versus veld-beëindigd, aantal reservevezels? Er moeten nog beslissingen worden genomen.

Voor hardloopsessies van minder dan 2 km (de meeste campusbackbones) kan standaard OS2 de klus klaren. Premium glasvezel met laag-verlies? Overkill, tenzij je extreem lange splitterketens gebruikt of 25G-PON-upgrades plant. Invoegverlies per connector moet onder de 0,3 dB blijven-specificeer dit in uw offerteaanvraag, vereist testrapporten.

Vooraf- trunkkabels kosten meer, maar besparen installatietijd. Voor ziekenhuizen of universiteiten waar het minimaliseren van verstoring belangrijk is? De moeite waard. Nieuwbouw met tijd over? Veldafsluiting werkt prima. Voor beëindiging met hoge-dichtheid bij de OLT,glasvezel connectorenontworpen voor rack{0}}-montagetoepassingen maken poortidentificatie en toegang eenvoudiger tijdens onderhoud.

Verdeelkabels van splitters tot ONT's.

Dit is waarFTTO-glasvezelconnectoreninteressant worden. Niet één kabel-32 kabels van elke splitter naar 32 locaties. Vermenigvuldig met het aantal splitters. Middelgrote campussen kunnen 50+ splitters hebben die 1,500+ eindpunten bedienen. Veel connectoren.

SC/APC blijft standaard. Maar controleer eerst uw ONT-specificaties-sommige nieuwere modellen gebruiken LC/APC-poorten. Als dat het geval is, kunt u overal LC--kabels met eindaansluitingen laten lopen (schoner) of SC-LC-hybride adapters gebruiken bij de splitter (voegt verbindingspunten toe). Over het algemeen raden wij de eerste optie aan. Elke adapter is een potentieel storingspunt.

Waarom connectorkwaliteit op schaal belangrijk is:

Een verschil van 0,1 dB per connector klinkt triviaal. Vermenigvuldigen over honderden verbindingen-is dat niet het geval. Typische 1:32 POL-architectuur heeft een totaal verliesbudget van ~28 dB. Splitter eet 15-17 dB. Kabelverzwakking kost nog een paar. Dan blijft er misschien 8-10 dB over voor alle connectorverliezen. Goedkope connectoren zorgen ervoor dat u bij langere runs het budget overschrijdt.

Traditionele Ethernet-backbone (als u geen POL gebruikt).Niet iedereen is klaar voor POL. Bestaande infrastructuur renoveren? Budgetbeperkingen? Traditioneel geschakeld Ethernet werkt nog steeds. Verschillende glasvezelbeslissingen wel.

Onder de 300 meter-van vloer- tot- aangrenzende gebouwen-OM4 multimode met LC-duplex is economisch zinvol. De besparingen op transceivers (SR- versus LR-modules) lopen op bij het aansluiten van tientallen schakelaars. De calculus draait om op 300+ meter. Multimode-problemen, vooral bij hogere snelheden.Gebruik in één modus in CampusnetwerkHet onderling-bouwen van links geeft onbeperkte bandbreedteruimte. Eén keer installeren, ondersteuning voor 10G, 100G, 400G-wat er ook komt.

LC/UPC (niet APC) werkt prima voor point-to-point Ethernet. Geen bidirectionele WDM, dus extra APC-kosten en zorg voor de afhandeling zijn niet nodig.

Desktopverbindingen en de Zone Enclosure-oplossing

FTTO betekent dat glasvezel het bureau bereikt. Andere omgeving dan een datacenter. Kabels worden geschopt. Stoelen rollen eroverheen. Het schoonmaakpersoneel stoot tegen dingen aan. DeKeuzegids voor glasvezelconnectorenvoor desktop geeft prioriteit aan duurzaamheid.

Buig-ongevoelige vezels (BIF) zijn niet-onderhandelbaar. Standaardvezel verliest signaal bij krappe bochten. BIF-handgrepen hebben een buigradius die 7,5 mm-strakker is dan uw pinkvinger. Vooraf-geknipte patchkabels (2 m, 3 m, 5 m) besparen tijd ten opzichte van veldafsluiting op elk bureau. Kostenverschil minimaal, vermijdt variabiliteit door lastige installatieposities.

De open kantooruitdaging:

Bij een project voor een groot internetbedrijf-volledig open kantoorindeling- weigerde de ontwerper zichtbare kabelgoten op de steunkolommen te monteren. Directe routering van de backbone naar elk bureau betekende overal glasvezel. Nachtmerrie om vol te houden.

Onze oplossing: Zonebehuizingen in het plafondplenum of onder de verhoogde vloer. Voer multi-vezel MPO-trunks uit van de backbone naar elke zonebox. In de doos vindt u LC Uniboot-patchkabels die 6-8 nabijgelegen werkstations bedienen.

De uitbetaling? Wanneer werkplekken bewegen (en dat doen ze altijd), raak je de ruggengraatvezel in het plafond niet aan. Verwissel gewoon het patchsnoer van 3 meter bij de zonebox. Schatting van onze klant: 70% reductie van de arbeidskosten voor MAC's (verplaatsen/toevoegen/wijzigen). Ruim 3 jaar kantoorreorganisaties, dat klopt.

Cruciaal detail: in krappe zoneboxen zijn LC Uniboot- of Push-Pull Tab-connectoren verplicht. Wanneer er 12 patchkabels zijn aangesloten, laten standaard LC-connectoren niet genoeg vingerruimte over om iets te verwijderen. We hebben dit op de harde manier geleerd tijdens een retrofitproject-we moesten de helft van de doos loskoppelen om maar bij één kabel te kunnen komen.

De geldvraag

Iedereen vraagt ​​naar de kosten. Het antwoord hangt af van uw tijdsbestek. POL kost vooraf meer (OLT's en ONT's zijn niet goedkoop), maar bespaart dramatisch op al het andere -vooral over een periode van tien jaar.

Ruwe uitsplitsing voor 500 eindpunten. Dit zijn schattingen uit de sector, geen gegarandeerde offertes.-Uw kilometerstand varieert per leverancier, regio en specifieke kenmerken.

Waar POL het meeste bespaart: vloeroppervlak en stroom. Traditionele netwerken hebben op elke verdieping IDF-kasten nodig-schakelaars, UPS, airconditioning. POL vervangt dat allemaal door passieve splitters die geen stroom of koeling nodig hebben en passen in een aan de muur-gemonteerde doos ter grootte van een leerboek. De FTTO-documenten van Huawei beweren een stroomreductie van 50-70%-dat is een marketingcijfer, vat het met gepaste sceptische ogen op, maar de richting is reëel. Minder actieve apparaten betekent minder elektriciteit en minder warmte om te verwijderen.

Vuil is je vijand (de les van $ 500)

Iets wat verkoopbrochures niet benadrukken: vervuiling is de belangrijkste oorzaak van storingen in glasvezelnetwerken. Geen apparatuurstoring. Geen kabelschade. Vuil.

Single-mode glasvezel heeft een kern van 9- micrometer. Een voor uw oog onzichtbare stofspecificatie blokkeert meer dan 10% van de lichttransmissie. Vingerafdrukolie zorgt voor voldoende verlies om de verbinding te verbreken. In POL-systemen met strakke gekoppelde budgetten leidt besmetting op een paar punten tot netwerkbrede problemen.

De $ 500 die $ 5.000 werd:

Campusproject in Zuidoost-Azië. De klant heeft ongeveer $ 500 aan professionele schoonmaakkits uit het budget gehaald. "Gebruik gewoon stofkappen en wees voorzichtig." Toegestaan ​​dat werknemers installeren zonder de juiste inspectieapparatuur.

Eén week na de overdracht vertoonde ongeveer 15% van de links onverklaarbaar pakketverlies. Het technische team moest terugkomen met OTDR-apparatuur, de connectoren één voor één eruit trekken en elk eindvlak inspecteren. Bevinding: de meeste vervuilde adereindhulzen waren tijdens de installatie bekrast door stofdeeltjes. Onomkeerbare schade.

Eindafrekening: ~100 patchkabels vervangen ($2.000 materialen), drie dagen arbeid voor twee technici ($3,000+), plus de reputatieschade van een mislukte overdracht. De "besparing" van $ 500 kostte hen 10x.

Het eindvlak van een vezelconnector is kwetsbaarder dan een oogbol. Bij een vergroting van 400x ziet een stofdeeltje eruit als een krater op de maan. Als u geen schoonmaakgereedschap koopt, verdrievoudig dan het budget voor reparaties.

Inspectie vóór het paren is verplicht. Een 400x-vezelmicroscoop kost een paar honderd dollar en voorkomt duizenden euro's aan probleemoplossing. Elke connector wordt geïnspecteerd voordat deze wordt aangesloten-tijdens installatie en eventueel onderhoud. Reinigingsprotocol: eerst droog afnemen (pluis-vrij), nat reinigen met 99%+ isopropylalcohol indien nodig, opnieuw drogen, opnieuw-inspecteren. Duurt 30 seconden. Het overslaan duurt uren om later een diagnose te stellen.

Plannen voor wat daarna komt

Campusvezel gaat 15-25 jaar mee. De kabel die u vandaag installeert, zal er nog steeds zijn als technologieën die we niet hebben uitgevonden standaard worden.

Goed nieuws voor POL: de fysieke laag ondersteunt de hele roadmap. De huidige GPON draait 2,5 Gbps downstream. 10G-PON (XGS-PON) al beschikbaar. 25G-PON in proefversies. 50G-PON in de ontwikkeling van standaarden. Ze gebruiken allemaal dezelfde glasvezel en connectoren-alleen OLT- en ONT-apparatuur verandert.

OFS Optics merkt op dat, hoewel multimode de meeste zakelijke afstanden adequaat afhandelt, de bandbreedtevoordelen van single mode duidelijker worden naarmate de datasnelheden toenemen. Ze erkennen de trend naar single mode naarmate de premies voor zendontvangers kleiner worden.

A Volledige optische campusgebouwd op single mode, verwerkt Wi-Fi 7 backhaul (multi-gigabit per AP), 8K-videobewaking, IoT-dichtheden die we niet kunnen voorspellen-zonder de kabels aan te raken. Dat is de waarde van het in één keer goed krijgen van de infrastructuur.

Wat u in uw offerteaanvraag moet zetten

Bij het aanschaffen van connectoren voor aPOL-bekabelingsgids-conforme implementatie, specificeer deze minimumwaarden:

Invoegverlies: minder dan of gelijk aan 0,25 dB typisch, minder dan of gelijk aan 0,35 dB max

Retourverlies (APC): groter dan of gelijk aan 65 dB

Huls: keramiek van zirkonia

Paringscycli: groter dan of gelijk aan 500 met een verandering van minder dan of gelijk aan 0,2 dB

Documentatie: Individuele testresultaten of batchcertificaten

Voor missie-kritieke implementaties bieden leveranciers met- eigen productie (geen handelsbedrijven die meerdere fabrieken inkopen) een consistentere kwaliteit.Evolux-vezelbiedt fabrieks-directe producten met testdocumentatie die bedrijfs-POL-projecten vereisen.

Reserveratio's die de moeite van het budgetteren waard zijn: 5-10% voor pre-gemonteerde assemblages, 15-20% voor in het veld installeerbare connectoren (rekening houdt met beëindigingsfouten), 10-15% voor patchkabels voor eerstejaars MAC's.

Snelle referentie

De verschuiving naarVolledige optische campusarchitectuur versnelt naarmate bedrijven operationele en energiebesparingen ontdekken. Of u nu POL implementeert voor een nieuw gebouw of de traditionele infrastructuur upgradet, connectorbeslissingen die u tijdens de installatie neemt, bepalen de betrouwbaarheid voor de komende tien of twee jaar. Zorg dat ze de eerste keer goed zijn.

Referenties:

1. TIA Fiber Optic Training Council (tiafotc.org) - Passieve optische LAN's

2. OFS Optics (ofsoptics.com) - Single-mode versus multi-mode glasvezelselectie

3. Huawei Enterprise (e.huawei.com) - FTTO-oplossingsdocumentatie

4. FS.com Community - Discussies over rendementsverlies in PON-applicaties
