Wat is ODF? Optisch distributieframe uitgelegd

Een optisch distributieframe, meestal afgekort tot ODF en ook wel een glasvezeldistributieframe genoemd, is het gestructureerde punt waar glasvezelkabels worden afgesloten, gesplitst, gepatcht en beschermd. U vindt ODF's in telecomruimtes, FTTH-netwerken, datacenters, bedrijfsgebouwen en industriële communicatiesystemen. Deze handleiding is geschreven vanuit het perspectief van technici die optische distributienetwerken (ODN) en glasvezeltoegangsprojecten ondersteunen. Het doel is dus niet alleen om de bestaande ODF-typen op te sommen, maar om u te helpen een frame af te stemmen op uw aantal vezels, installatieruimte, connectorformaat, splitsingsvereisten en uitbreidingsplan voor de lange termijn.

Wanneer kopers opties vergelijken, is de praktische vraag zelden "welke typen zijn er beschikbaar?" Meestal is het "welk ODF-type past eigenlijk bij mijn site, en wat moet ik bevestigen bij de leverancier voordat ik de bestelling plaats?" De onderstaande secties beantwoorden beide, en het artikel eindigt met een selectiegids, een specificatiechecklist, uitgewerkte configuratievoorbeelden en een FAQ.

Wat is eenOptisch distributieframe(ODF)?

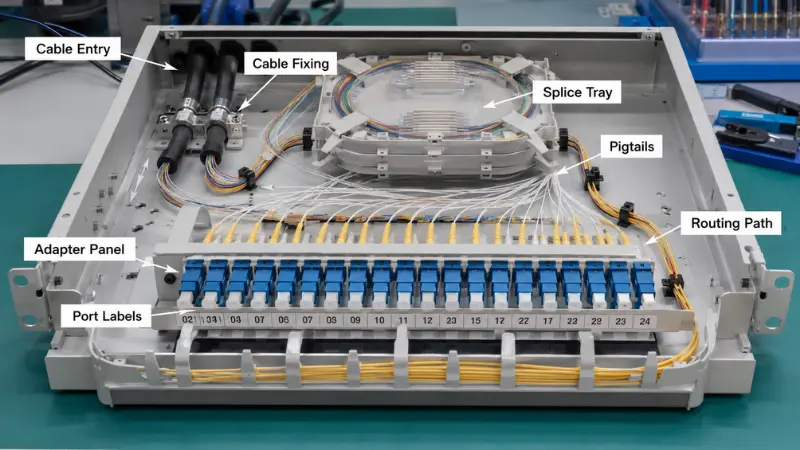

Een optisch verdeelframe is een vezelbeheerbehuizing die wordt gebruikt voor het afsluiten, verbinden, patchen, beschermen en organiseren van optische vezels. Inkomende kabels worden aangesloten op uitgaande vezels, pigtails, patchkabels of passieve componenten zoals splitters, en elke verbinding wordt gelabeld, beschermd en toegankelijk gehouden voor onderhoud in plaats van los in een doos te worden achtergelaten.

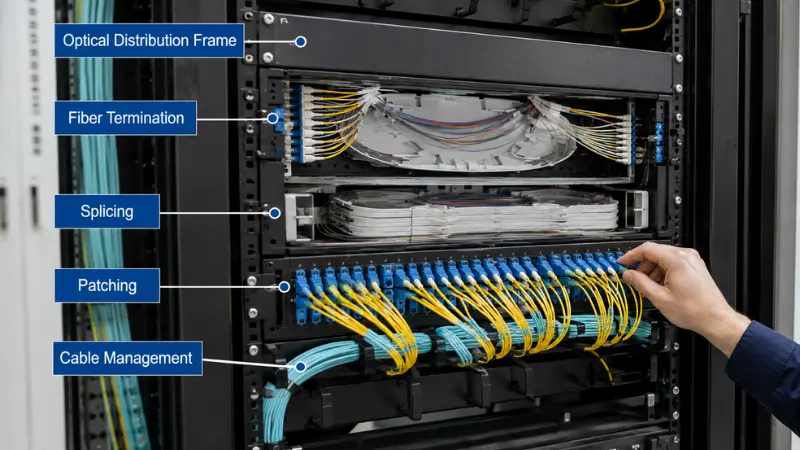

Bij dagelijks gebruik ondersteunt een goed-ontworpen ODF glasvezelafsluiting, bescherming tegen fusiesplitsingen, routering van patchkabels, opslag van slappe kabels, bescherming van connectoren en netwerktests of herconfiguratie. De reden dat dit van belang is, is eerder concreet dan cosmetisch: als er buiten de werkuren een fout optreedt, kan een technicus met een frame met duidelijke poortnummering en toegankelijke lasbakken de verbinding binnen enkele minuten isoleren en repareren, terwijl een overvol, ongelabeld frame hetzelfde werk verandert in urenlang handmatig vezels traceren. Veel van dezelfde afsluit- en beveiligingsfuncties verschijnen ook in compactglasvezelterminal en verdeelkastendichter bij de abonnee gebruikt, waardoor de twee productfamilies gemakkelijk te verwarren zijn. Op dat onderscheid komen we later terug.

Belangrijkste soorten optische distributieframes

ODF's kunnen worden gegroepeerd op montagemethode, installatieomgeving, capaciteit, interne structuur en toepassing. De meest voorkomende categorieën zijn rekmontage, wandmontage, buitenmontage, DIN-rail, PLC-splitter en modulaire frames met hoge dichtheid. In elk onderdeel hieronder wordt besproken wat het type is, waar het past en een praktisch detail dat vaak over het hoofd wordt gezien tijdens de selectie.

Rekmontage ODF

Een in een rek gemonteerde ODF wordt geïnstalleerd in een standaard 19-apparatuurrek en is het werkpaard van telecomruimtes, datacentra, centrale kantoren, serverruimtes en zakelijke backbone-bekabeling. Het wordt doorgaans aangeboden in 1U-, 2U-, 3U- of 4U-hoogtes en kan probleemloos worden geïntegreerd met switches, routers en patchpanelen ernaast. Als ruwe richtlijn: een 1U-eenheid kan vaak maximaal 24 vezels bevatten, een 2U-eenheid ongeveer 48 tot 96 vezels en 3U tot 4U-eenheden 96 tot 144 vezels of meer. Deze cijfers veranderen aanzienlijk met het adapterformaat, dus een frame dat LC- of MPO-panelen met hoge dichtheid gebruikt, past veel meer vezels per U dan een frame dat SC gebruikt.

Het detail dat de bruikbaarheid op de lange- termijn bepaalt, is de keuze tussen een vast of een schuifladenontwerp. Een vast frame is eenvoudiger, stabieler en goedkoper, wat past bij stabiele backbone-verbindingen die zelden veranderen. Dankzij een schuiflade kan de lade naar voren worden getrokken voor splitsing en inspectie, wat de betere keuze is voor elk frame dat regelmatig wordt verplaatst, toegevoegd en gewijzigd. Voordat u een schuiftype specificeert, moet u controleren of er voldoende ruimte aan de voorkant van het rek is zodat de lade volledig kan worden uitgeschoven, omdat een frame met hoge-dichtheid dat niet kan worden geopend in een krap gangpad moeilijk te onderhouden is.

Wandmontage ODF

Een wandmontage ODF wordt rechtstreeks aan de muur bevestigd in plaats van in een rack te zitten, dus het is de logische keuze waar geen rack bestaat of waar de ruimte krap is: kleine telecomruimten, kantoorgebouwen, kelders van appartementen, vloerdistributiepunten en ingangen van FTTH-gebouwen. Het is meestal compact, afsluitbaar en geschikt voor een gemiddeld aantal vezels, zoals 12, 24 of 48 kernen.

Bij het selecteren van een wandmontage-eenheid is de richting van de kabelingang belangrijker dan op het eerste gezicht lijkt. Een frame dat in een smalle stijgleiding of schacht is gemonteerd, heeft vaak een invoer aan de onderkant of zijkant nodig in plaats van een invoer aan de achterkant, omdat er achter de doos eenvoudigweg geen ruimte is om een ​​kabel zonder scherpe bocht te leiden. Bevestig de ingangsrichting, de capaciteit van de interne lasbak, de indeling van het adapterpaneel en de beschikbare ruimte voor het oprollen van vezels voordat u bestelt, en niet nadat de doos al aan de muur hangt.

Buiten-ODF

Een buiten-ODF beëindigt en distribueert glasvezel op blootgestelde of semi{0}}blootgestelde locaties zoals FTTH-toegangspunten, buitentelecommunicatiekasten, paal- distributie op palen, landelijke breedband- en industriële locaties. In tegenstelling tot een binnenframe leeft of sterft een buitenunit op zijn omgevingsafdichting, dus het aantal poorten is slechts de helft van de specificatie.

Het cijfer waar we ons op moeten baseren is de beschermingsgraad die is gedefinieerd in de internationale normIEC 60529 (de IP-code). In praktische termen betekent IP54 stof-beschermd en bestand tegen spatwater, wat geschikt is voor een beschutte of in een kast-kastgemonteerde positie; IP65 betekent stof-dicht en beschermd tegen waterstralen met lage- druk, wat een realistischer minimum is voor een frame dat volledig is blootgesteld aan weersinvloeden; en IP66 tot IP68 voegen sterkere jets of tijdelijke onderdompeling toe. Houd er rekening mee dat een hogere onderdompelingsclassificatie niet automatisch straalweerstand impliceert, omdat het twee afzonderlijke tests zijn, dus een locatie waar zowel slagregen als stilstaand water te zien is, heeft mogelijk een dubbele classificatie nodig. Controleer naast het IP-cijfer de UV-bestendigheid, het ontwerp van de kabelwartel, de corrosiebestendigheid van de behuizing, de vergrendelingsmethode en hoe condensatie wordt beheerd. Een slecht afgedicht buitenframe is jaren na installatie een van de meest voorkomende oorzaken van vocht-gerelateerde problemen.

DIN-rail ODF

Een DIN-rail ODF is een compacte eenheid die op een DIN-rail in een elektrische kast of industriële besturingskast kan worden geklikt, en is gebouwd voor een laag aantal vezels in automatiseringssystemen, stroomcommunicatie, smart grid-apparatuur, transportbesturingskasten en fabrieksnetwerken. De waarde ervan is integratie: het brengt glasvezelafsluiting en -bescherming in hetzelfde paneel als de elektrische bedrading, zonder dat er een apart rack voor nodig is.

Kijk bij industrieel werk verder dan het aantal vezels en naar de mechanische omgeving. Trillingen, beschikbare kastdiepte, aardingsvereisten en trekontlasting van de kabels zijn allemaal van invloed op de betrouwbaarheid van het frame. De glasvezelgeleiding moet zo worden geregeld dat een technicus de connectoren kan bereiken zonder nabijgelegen stroomgeleiders te storen.

PLC-splitter ODF

Een PLC-splitter ODF herbergt passieve optische splitters in het frame, zodat één voedingsvezel wordt verdeeld in vele abonneevezels, waardoor het een kernbouwsteen wordt van FTTH-, GPON- en EPON-toegangsnetwerken, gestandaardiseerd in referenties zoals deITU-T G.984 GPON-aanbevelingen. Eén enkel frame kan afsluiting, splitterinstallatie, patching en kabelbeheer combineren, waardoor de implementatie van een passief optisch netwerk netjes blijft. Typische configuraties lopen van 1×8 tot 1×32 of 1×64, en de juiste verhouding hangt af van het linkbudget en de abonneedichtheid van het project.

Twee technische punten zijn de moeite waard om te plannen. Ten eerste bepaalt de split-ratio de poortindeling en de onderhoudsruimte, omdat een 1×32-splitter veel meer uitgangsadapters voedt dan een 1×8, en die uitgangen ruimte nodig hebben om te worden gepatcht en gelabeld zonder dat ze zich ophopen. Het helpt ook om vroeg te beslissen tussen gecentraliseerde splitsing op één knooppunt en gedistribueerde splitsing over het netwerk, een afweging-die goed wordt uitgelegd in dit overzicht vansoorten optische splitters. Ten tweede maken PON-implementaties vrijwel altijd gebruik van hoek-gepolijste (APC) connectoren. De reden is retourverlies: reflecties in een gedeelde passieve boom verminderen de signaalkwaliteit voor elke abonnee op de tak, en APC-eindvlakken onderdrukken deze reflecties veel beter dan platte-gepolijste reflecties. Bevestig de splitterverhouding, het polijsten van de connector, de invoer- en uitvoerindeling, de beschikbare ruimte voor de lasbak en het etiketteringsschema voordat u bestelt, en blader doorPLC-splitteropties die precies overeenkomen met de verhouding die uw ontwerp nodig heeft.

Modulaire ODF met hoge-dichtheid

Een modulaire ODF met hoge{0}}dichtheid is ontworpen voor grote glasvezelaantallen in een beperkt rack- of vloeroppervlak, en is de standaardkeuze voor datacenters, centrale kantoren, carrier-backbone, grote campussen en aggregatiepunten die ruimte nodig hebben om te groeien. In plaats van een enkel vast paneel maken deze systemen gebruik van modulaire adapterpanelen, verwijderbare cassettes, meerdere lasgoten en speciaal ontworpen routeringspaden, en ondersteunen ze gewoonlijk LC- of MPO/MTP-interfaces.

De fout die u hier moet vermijden, is puur selecteren op het maximale aantal poorten. Bij zeer hoge dichtheden komen patchkabels samen, wordt de toegang aan de voorkant- krap en kan een overvol frame ertoe leiden dat tijdens onderhoud per ongeluk de verkeerde poort wordt losgekoppeld. De doorslaggevende vraag voor werk met hoge-dichtheid, inclusief de LC-versus-array-keuze die in dit artikel wordt behandeldpraktische gids voor LC versus MTP/MPO, is de vraag of technici nog steeds poorten kunnen bereiken, patchkabels kunnen beheren en de buigradius kunnen behouden zodra het frame volledig is geladen.

Vergelijkingstabel ODF-typen

Capaciteitsbereiken zijn slechts typische waarden en variëren per productontwerp, adapterformaat en leveranciersconfiguratie. Bevestig altijd het exacte aantal vezels en paneelopties aan de hand van het gegevensblad.

Snelle ODF-selectiegids

Als u alleen snel naar de juiste categorie wilt sturen, brengt de onderstaande tabel veelvoorkomende projectsituaties in kaart naar een geschikt startpunt. Behandel het als een shortlist en verifieer vervolgens de details met behulp van de checklist verderop.

Hoe kiest u de juiste ODF voor uw project?

Kiezen voor een ODF is niet simpelweg kiezen voor een doos met voldoende poorten. Een frame moet bij het hele ontwerp passen, dus de onderstaande factoren moeten allemaal vóór aankoop worden bevestigd.

Vezeltelling en toekomstige uitbreiding

Begin met het aantal vezels dat u vandaag moet beëindigen, splitsen of patchen en voeg vervolgens een reserve toe. Een frame dat precies de maat heeft van de huidige 24 vezels, laat geen ruimte over als de site uitgroeit tot 48 vezels, en het achteraf inbouwen van capaciteit kost meestal meer dan het nu kopen ervan. In de praktijk reserveren veel projecten 20 tot 50 procent reservecapaciteit voor toekomstige verbindingen, back-upvezels en upgrades. Vraag hoeveel vezels er binnenkomen, hoeveel er uitgaan, of er meer gebruikers of gebouwen bijkomen en of de lasbak- en adaptercapaciteit die groei kunnen opvangen.

Installatieruimte

De locatie bepaalt grotendeels het type. Een bestaand 19-inch rack verwijst naar een rackmontageframe; een plek met alleen ruimte op de muur wijst naar een frame voor muurmontage; een glasvezeltraject in een industriële kast wijst naar een DIN-railframe; en een installatie die wordt blootgesteld aan regen, stof of temperatuurschommelingen sluit een standaard binnenunit uit ten gunste van een buitenunit. Meet de werkelijk beschikbare ruimte, inclusief rackdiepte of laderuimte, voordat u een model aanschaft.

Binnen- versus buitenomgeving

Binnen- en buitenframes zijn niet uitwisselbaar. Binnenunits zijn geschikt voor beschermde ruimtes zoals apparatuurruimtes, kantoren en telecomkasten, waar afdichting niet de prioriteit heeft. Buitenunits hebben een verdedigbare bescherming nodig tegen vocht, stof, corrosie en UV. Daarom behoren de IP-classificatie, het behuizingsmateriaal, de deurafdichting, het wartelontwerp, de vergrendelingsstructuur en het temperatuurbereik allemaal tot de specificatie. De verschillen tussen gebruik binnenshuis en buitenshuis, inclusief kabeltypes en routing, worden in deze handleiding behandeldInstallatie van glasvezelkabels voor binnen en buiten. Het gebruik van een binnenframe buitenshuis is een vaak voorkomende en vermijdbare oorzaak van verminderde betrouwbaarheid.

Connector- en adaptertype

ODF's kunnen worden geconfigureerd met SC-, LC-, FC- of ST-adapters, en de juiste keuze volgt de bestaande patchkabels, pigtails en actieve apparatuurinterfaces. Als algemeen patroon geldtSC-connectorenzijn wijdverspreid in de telecom- en FTTH-sector,LC-connectorendomineren datacenters en bedrijfswerk met hoge dichtheid-, FC verschijnt in sommige telecom- en instrumentatiesystemen, en ST overleeft in oudere netwerken. Bevestig het formaat tegen de matchingglasvezeladaptersu van plan bent te gebruiken.

Het Poolse type verdient evenveel aandacht. UPC-eindvlakken (platte, licht gewelfde) eindvlakken leveren doorgaans een retourverlies op van ongeveer 50 dB, terwijl APC-eindvlakken (8-graden onder een hoek) ruwweg 65 dB bereiken door strooilicht in de bekleding te reflecteren in plaats van terug langs de vezel. Daarom is APC standaard in PON- en RF-videotoepassingen. De twee mogen niet met elkaar worden gecombineerd: een APC-naar-UPC-verbinding veroorzaakt een hoog invoegverlies en kan de eindvlakken van de ferrule fysiek beschadigen. Als u de opties afweegt, is deze uitleg vanPC-, UPC- en APC-polijsttypesbehandelt de verschillen tot in detail.

Capaciteit lasbak

Als het frame wordt gebruikt voor fusielassen, moet de capaciteit van de interne lade overeenkomen met het aantal vezels, en niet alleen met het aantal adapters. Een veel voorkomende en frustrerende fout is het kopen van een frame met veel adapterpoorten maar te weinig trays. Als planningsregel geldt dat een lasbak gewoonlijk 12 of 24 beschermde splitsingen bevat, dus voor een klus met 24-vezels zijn grofweg één tot twee bakken nodig, voor een klus met 48-vezels twee tot vier, enzovoort. Als de trays te kort komen, zijn de symptomen voorspelbaar: krimpkousen kunnen nergens worden geplaatst, vezels kunnen niet binnen hun minimale buigradius worden opgerold, onderhoud betekent dat bestaande verbindingen opnieuw moeten worden verstoord, en toekomstige uitbreiding wordt lastig. Volgens de praktijken samengevat door deVereniging voor glasvezelKabels voor kleine gebouwen hebben na installatie over het algemeen een buigradius van ongeveer 25 mm nodig, en een frame dat die straal niet kan vasthouden, zal het insteekverlies stilletjes verhogen. Plan het aantal trays, de hoesopslag en het routeringspad samen en beoordeel uwvezel staartjeslangs het frame, zodat aansluitingen en trays compatibel zijn. Als u nog steeds twijfelt tussen splitsing en veld-geïnstalleerde connectoren, is deze vergelijking vanfusie-splitsingis een nuttig naslagwerk.

Kabelinvoer en onderhoudstoegang

De richting van de kabelinvoer is een reële-beperking, geen detail. Frames ondersteunen toegang aan de achterkant, zijkant, boven- of onderkant, en een mismatch met de lay-out van de site dwingt scherpe bochten of rommelige routing af. Onderhoudstoegang volgt dezelfde logica: een ontwerp met schuiflade of toegang aan de voorkant- is gemakkelijker om in te werken voor vaak veranderende netwerken, terwijl een vaste structuur acceptabel is voor stabiele verbindingen met weinig wijzigingen. Een frame dat er op papier compact uitziet, kan moeilijk te onderhouden zijn zodra de kabels erin zitten.

Labeling en kabelbeheer

Duidelijke labels besparen tijd tijdens fouten en upgrades, en in grotere frames veroorzaakt slechte labels verkeerde verbindingen, langere foutisolatie en vermijdbare uitval. Een goed frame maakt duidelijke poortnummering, speciale labelruimte, routeringsringen voor patchkabels, verbindingspunten, een ruime opslagruimte en scheiding tussen inkomende kabels en patchkabels mogelijk. Houd de routing van uwpatchsnoerenvanaf het begin gepland in plaats van achteraf toegevoegd.

ODF-specificatiechecklist voordat u een offerte aanvraagt

Als u deze gegevens voorbereidt voordat u contact opneemt met een leverancier, wordt het heen-en-weer-en-voorwerk verkort en wordt het risico op het ontvangen van de verkeerde configuratie verkleind.

• Het totale aantal vezels dat nu moet worden beëindigd, plus het reservepercentage voor toekomstige groei.
• Installatie binnen of buiten, en voor buiten de beoogde IP-classificatie.
• Montagemethode: 19- inch rack in U-hoogte, muur, paal, DIN-rail of kast.
• Connector- en adapterformaat (SC, LC, FC of ST) en polijsten (UPC of APC).
• Pigtail- en patchsnoertype, lengte en hoeveelheid.
• Aantal lasbakken en de benodigde capaciteit per bak.
• Splitterverhouding en splitspositie, voor PON-projecten.
• Richting van de kabelinvoer en de buitendiameter van de kabel of de maat van de wartel.
• Labeling en poortnummering-.
• Vaste of schuifconstructie en de benodigde toegangszijde.

Voorbeeld ODF-configuraties

Drie geanonimiseerde scenario’s laten zien hoe bovenstaande factoren in de praktijk samenkomen.

Klein FTTH gebouw distributiepunt

Voor 24 vezels met SC/APC-pigtails in een stijgbuis is een compacte ODF voor wandmontage met twee lasbakken en kabelinvoer aan de onderkant of zijkant meestal voldoende. Door een paar vrije poorten te reserveren, blijft er ruimte over voor extra eenheden in het gebouw zonder een tweede frame toe te voegen.

Aggregatie van datacenters

Voor 96 vezels op LC in een druk gangpad zorgt een 2U uitschuifbare rackgemonteerde ODF met hoge dichtheid en toegang aan de voorkant en dubbele kabelinvoer ervoor dat het patchen beheersbaar blijft en de buigradius wordt beschermd onder een zware patch- snoerbelasting. De schuiflade is hier van belang omdat er regelmatig veranderingen plaatsvinden.

Landelijke FTTH-toegang op een paal

Voor een feeder die naar veel abonnees is gesplitst, is een splitterverdeelframe voor buiten met een IP65-classificatie of hoger, uitgerust met een1×32 splitteren SC/APC-connectoren, verwerkt zowel de splitsing als de blootstelling aan de omgeving in één behuizing.

ODF-selectie per toepassing

FTTH- en PON-toegangsnetwerken

Bij FTTH-werk wordt meestal gebruik gemaakt van wandmontageframes binnenshuis, buitenframes bij blootgestelde toegangspunten en PLC-splitterframes waar passieve splitsing vereist is. Voor een kelder, telecomruimte of verdeelpunt op de vloer is doorgaans een wandmontage-unit nodig; een externe locatie vraagt ​​om een ​​buiten-geclassificeerde locatie; en een splitsknooppunt vraagt ​​om een ​​splitserframe dat de splitser met beëindiging integreert. Voor een breder beeld van wat een passieve constructie vereist, ditFTTH passieve componentenaanbestedingsgids is een nuttige metgezel.

Datacenters en telecomruimtes

Deze omgevingen geven de voorkeur aan rackmontage en modulaire frames met hoge{0}}dichtheid, en vereisen over het algemeen een groot aantal vezels, LC-adapters met hoge-dichtheid, schone patch-snoergeleiding, betrouwbare labels en ruimte om uit te breiden. In dichte racks weegt kabelbeheer net zo zwaar als de ruwe poortdichtheid.

Bedrijfsgebouwen en campusnetwerken

Hier hangt het juiste frame af van het ruggengraatontwerp. Een hoofdapparatuurruimte maakt vaak gebruik van een rekmontageframe, terwijl vloerverdeelpunten gebruik maken van wandmontageframes. Op een campus met meerdere- gebouwen beëindigen ODF's de backbone-vezels en zorgen ze voor een schoon patchpunt tussen gebouwen, schakelaars en apparatuurruimten.

Industriële en schakelkastnetwerken

Industriële netwerken leunen op DIN-railframes of compacte wandmontage-eenheden. Het frame moet in de schakelkast passen, de vezels beschermen tegen mechanische spanning en ervoor zorgen dat technici de connectoren kunnen bereiken zonder de elektrische bedrading aan te raken, waarbij rekening moet worden gehouden met trillingen, stof, kasttemperatuur en trekontlasting.

ODF versus glasvezelpatchpaneel versus glasvezelverdeelkast

Kopers verwarren deze drie vaak omdat ze allemaal glasvezelverbindingen beheren, maar toch zijn ze niet hetzelfde. Een ODF is doorgaans de meest complete eenheid, die adapterpanelen, lasgoten, kabelgeleiding, slappe opslag en bescherming combineert. Een glasvezelpatchpaneel is meer gericht op het patchen met connectoren in een rack, hoewel sommige splice trays bevatten. Een glasvezelverdeelkast is doorgaans kleiner en bevindt zich dichter bij de eindgebruikers, in FTTH-gebouwen, vloerpunten of buitentoegangslocaties.

Een korte manier om te beslissen: gebruik een ODF als u gestructureerde beëindiging, splitsing, patching en beheer samen nodig heeft; gebruik een patchpaneel als u voornamelijk rack-gebaseerde patching nodig heeft in de buurt van actieve apparatuur; en gebruik een verdeelkast als je compacte distributie dichtbij gebruikers nodig hebt. Omdat de naamgeving varieert tussen leveranciers en markten, moet u de feitelijke structuur, capaciteit en functie beoordelen in plaats van het label op het gegevensblad. Deze diepere blik op deverschillen tussen een ODF en een glasvezelpatchpaneelis het lezen waard als de grens nog steeds wazig aanvoelt.

Veel voorkomende fouten bij het selecteren van een ODF

Alleen kiezen op poortaantal

Het aantal havens is belangrijk, maar op zichzelf is het niet voldoende. Lascapaciteit, kabelinvoer, adapterformaat, onderhoudsruimte en uitzethoogte bepalen allemaal of het frame daadwerkelijk op locatie zal werken.

Toekomstige uitbreiding negeren

Een goedkoop-frame zonder reservecapaciteit wordt duur zodra het netwerk groeit. Plan de vezelgroei vóór de definitieve selectie in plaats van erna.

Een Indoor ODF buitenshuis gebruiken

Binnenframes zijn niet gebouwd voor regen, stof en langdurige blootstelling aan de buitenlucht. Buiteninstallaties hebben een goed afgedichte behuizing nodig met een geschikte IP-classificatie en wartelontwerp.

Connectortypen combineren zonder planning

De keuzes voor SC, LC, FC, APC en UPC moeten aansluiten bij de patchkabels, pigtails en actieve apparatuur. De verkeerde combinatie maakt de installatie complexer en verslechtert, in het geval van niet-overeenkomende polijstmiddelen, de optische prestaties.

Onderhoudstoegang vergeten

Een frame dat er op papier compact uitziet, kan lastig te onderhouden zijn als het eenmaal is aangesloten. Zorg ervoor dat technici na de installatie veilig bij de adapters, lasgoten en routeringsgebieden kunnen komen.

Veelgestelde vragen

Conclusie

De belangrijkste typen optische verdeelframes zijn rekmontage, wandmontage, buitenmontage, DIN-rail, PLC-splitter en modulaire -hogedichtheidsframes. De juiste keuze hangt af van het aantal vezels, de installatieruimte, de omgeving, het type connector en polijstmiddel, de capaciteit van de lasgoot, de kabelgeleiding en toekomstige uitbreidingen. Voor een kleine binnenlocatie heeft u mogelijk alleen een frame voor wandmontage nodig; telecomruimtes en datacentra vereisen meestal rackmontage of frames met hoge{2}}dichtheid; FTTH- en PON-netwerken maken vaak gebruik van buiten- en PLC-splitterframes; en industriële kasten worden goed bediend door DIN-railframes. Voordat u een keuze maakt, bereidt u uw projectdetails voor met behulp van de bovenstaande checklist. Een frame dat praktisch, betrouwbaar en gemakkelijk te onderhouden is, wordt veel gemakkelijker te specificeren.
