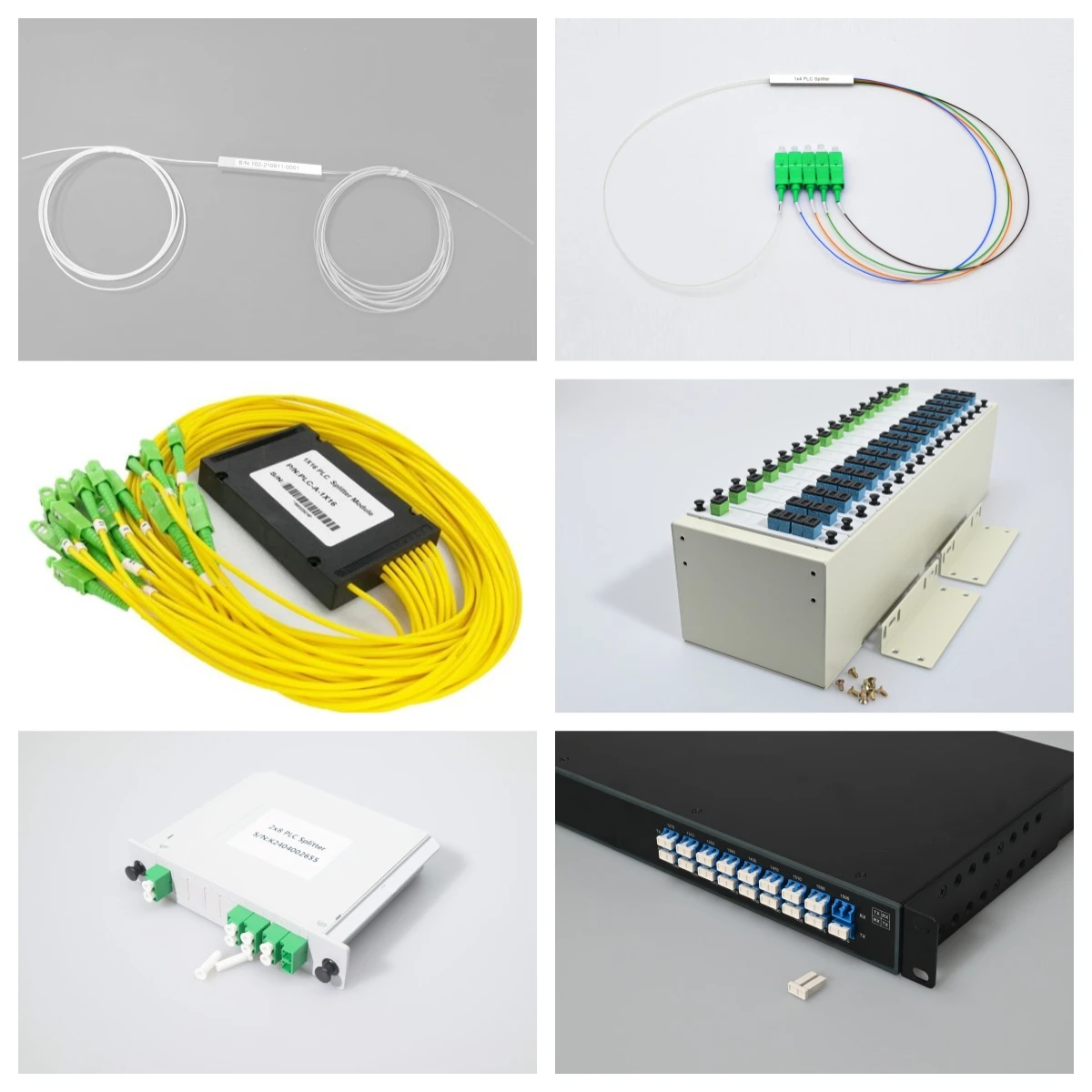

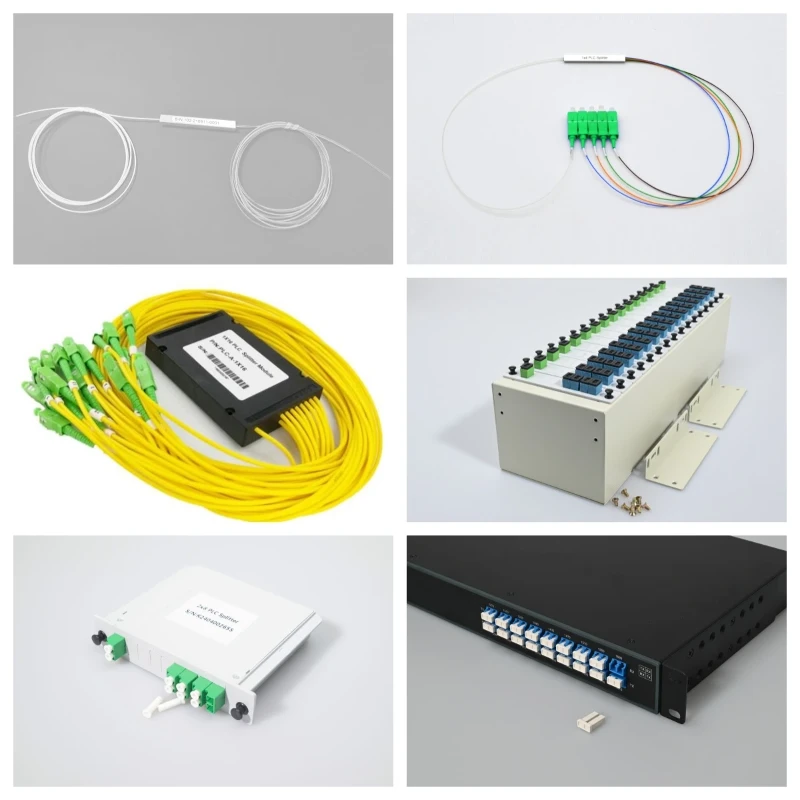

Soorten PLC-splitters
De typen PLC-splitters worden voornamelijk geclassificeerd op basis van verschillende verpakkingsmethoden, waaronder apparaattype, microverpakking, doosverpakking (ABS, LGX), plug--type, rekmontage, wandmontage, enz.
Apparaatstructuur
De optische PLC-verdeler van het kale vezeltype laat aan alle uiteinden kale vezels achter. Vooral geschikt voor gelegenheden waar demontage niet frequent voorkomt, zoals kabelaansluitdozen, glasvezelverdeelpanelen, enz.
Micro-inkapselingsstructuur
Miniatuur optische splitters zijn ingekapseld in miniatuur stalen buizen en kunnen worden onderverdeeld in exemplaren met verbindende kop- en staartvezels en die zonder verbindende kop- en staartvezels. Connectoren zijn doorgaans verkrijgbaar in de typen SC, LC, FC en ST. Kan worden geïnstalleerd in glasvezelkabelaansluitdozen, modulekasten en verdeelkasten.
PLC-splitter van het ABS-doostype
Doosverpakte splitters zijn momenteel het meest gebruikte type door verschillende operators, waarbij ABS-verpakkingen compact en flexibeler in gebruik zijn.
PLC-splitter van het LGX-type
LGX kapselt de optische splitter in in een kleine metalen doos, die in een 19 inch 1U/2U/3U frame kan worden geïnstalleerd. De in- en uitgangsterminals hebben een staartvezelstructuur, waardoor ze eenvoudig kunnen worden aangesloten op ODF-paneeladapters en tijd worden bespaard. Het compacte en micro-ontwerp van LGX is plug-and-play, waardoor het eenvoudig te installeren is in glasvezelverdeelkasten, ODF-subframes, glasvezelaansluitdozen en glasvezelkabelaansluitdozen.
Sluit de PLC-splitter aan
De plug-in PLC-splitter wordt geïnstalleerd en bevestigd in de plug-inbox, en de interfacetypes omvatten SC/FC/LC, enz. Hij is voornamelijk geschikt voor distributiepunten in gangen of buiten in de FTTH-toegangsmodus, meestal geïnstalleerd in aan de muur gemonteerde FTTH-boxen. Veelgebruikte 1X4, 8, 16, 32 en 2X8, 16, 32 PLC-splitters worden gebruikt als plugtrays voor installatie in klantspecifieke chassis, vooral in gangdozen.
Op een rek gemonteerde PLC-splitter
In racks gemonteerde optische splitters zijn ontworpen voor standaard 19-inch kastinstallaties en kunnen voldoen aan de hoge bedradingsdichtheidseisen van datacenters of serverruimtes. Ze zijn over het algemeen verpakt in metalen dozen en eenvoudig te installeren in glasvezeltechniek, waardoor ze een goede bescherming bieden voor PLC-splitterapparaten. Er zijn verschillende adapterinstallatie-interfaces zoals SC-, LC-, FC- of ST-connectoren. Optische splitters voor rackmontage worden veel gebruikt in FTTX-projecten, kabel-tv-systemen en data communicatie centra.
