OM3 en OM4 zijn beide 50/125 µm laser-geoptimaliseerde multimode-vezels. OM4 biedt een hogere modale bandbreedte (4700 MHz·km versus 2000 MHz·km) en een groter bereik. Als uw 10GbE-runs onder de 300 meter blijven, werkt OM3 prima. Plant u 40G- of 100G-verbindingen die verder reiken dan 100 meter? OM4 is de bescheiden premie waard.
Het echte beslissingskader
Voordat we ingaan op de specificaties, is dit de logica waar we klanten doorheen leiden als ze vragen: "OM3 of OM4?"
- 10GbE, werkt onder 300 meter, budget is belangrijk:OM3. Geen prestatieverschil bij deze snelheid en afstand.
- 10GbE, loopt tussen 300-550 m:OM4. Dit is het enige snelheidsniveau waarbij het uitgebreide bereik van OM4 er daadwerkelijk toe doet voor 10G.
- 40GbE of 100GbE, werkt onder 100 m:Ofwel werkt. OM3 bespaart kosten; OM4 voegt marge toe.
- 40GbE of 100GbE, loopt 100-150 m:OM4. OM3 zal het niet betrouwbaar maken.
- Elke multimode-toepassing op meer dan 500 m:Stop met het vergelijken van OM3 en OM4. U heeft single--glasvezel nodig.
Dat omvat waarschijnlijk 90% van de beslissingen. In de rest van dit artikel wordt uitgelegd waarom deze grenzen bestaan en waar de randgevallen lastig worden.
Wat feitelijk verschilt tussen OM3 en OM4
Beide vezels delen dezelfde kern van 50 µm, dezelfde bekleding van 125 µm, hetzelfde aqua-jack (meestal) en dezelfde connectorcompatibiliteit. Ze zijn vervaardigd volgens ISO 11801-normen en geoptimaliseerd voor 850 nm VCSEL-lasers. Van buitenaf gezien zijn ze identiek.
Het verschil zit hem in de binnenkant: hoe strak de brekingsindexgradiënt wordt gecontroleerd tijdens de productie. De nauwere toleranties van OM4 verminderen de modale spreiding-de timingspreiding tussen verschillende lichtpaden die door de vezel reizen. Minder spreiding betekent een hogere effectieve modale bandbreedte (EMB): 4700 MHz·km voor OM4 versus 2000 MHz·km voor OM3.
Dat bandbreedtegetal vertaalt zich rechtstreeks in de ondersteunde afstand bij een bepaalde snelheid. Hogere bandbreedte=langer bereik voordat de signaalkwaliteit verslechtert.
Afstandslimieten per snelheid: de cijfers die er toe doen
Hier worden de meeste artikelen slordig. Ze zullen je vertellen "OM3 doet 100 meter bij 100G, OM4 doet 150 meter" en laten het daar staan. Maar 100 Gigabit Ethernet is niet één ding-het zijn standaarden met meerdere fysieke lagen en verschillende glasvezelvereisten.
1 Gigabit en 10 Gigabit Ethernet
Bij 1GbE (1000BASE-SX) bereiken zowel OM3 als OM4 een bereik van 1000 meter. Geen betekenisvol verschil.
Bij 10GbE (10GBASE-SR) ontstaat er een kloof:
- OM3: 300 meter
- OM4: 400 meter (standaardspecificatie), tot 550 meter met glasvezel van hoge-kwaliteit en schone verbindingen
De meeste 10GbE-runs voor ondernemingen vallen ruim onder de 300 meter, dus OM3 kan deze zonder problemen aan. De zone van 300-400 meter is waar OM4 met deze snelheid daadwerkelijk zijn geld verdient.
40 Gigabit Ethernet (40GBASE-SR4)
40GbE maakt gebruik van parallelle optica: vier 10G-lanes die via vier vezels in elke richting worden verzonden, waardoor een 8-vezelkabel nodig isMTP/MPO-verbinding.
- OM3: 100 meter
- OM4: 150 meter
100 Gigabit Ethernet: twee verschillende dieren
Dit is waar verwarring ontstaat. "100G multimode" kan twee heel verschillende dingen betekenen:
100GBASE-SR4gebruikt vier rijstroken van elk 25 Gbps, waarvoor een 8-glasvezel MPO-connector nodig is (dezelfde fysieke interface als 40GBASE-SR4). Afstandslimieten:
- OM3: 70 meter
- OM4: 100 meter
100GBASE-SR10maakt gebruik van tien rijstroken van elk 10 Gbps, waarvoor een 24-vezel MPO-connector nodig is. Afstandslimieten:
- OM3: 100 meter
- OM4: 150 meter
SR4 komt veel vaker voor in de huidige implementaties omdat het minder glasvezel gebruikt en aansluit bij de vormfactoren van de QSFP28-transceiver. SR10 bestaat, maar kent een beperkte adoptie. Als iemand '100G via multimode' zegt, bedoelen ze bijna altijd SR4, wat betekent dat OM3 maximaal 70 meter bereikt, niet 100.
We hebben gezien dat klanten OM3 specificeerden voor 100G-links, uitgaande van een bereik van 100-meter, en vervolgens ontdekten dat hun run van 85 meter niet certificeert. Als u 100GBASE-SR4 implementeert, behandel dan 70 meter als het OM3-plafond en plan dienovereenkomstig.
De fout die we het vaakst zien
Klanten maken zich zorgen over OM3 versus OM4, terwijl het echte probleem iets heel anders is.
Onze ervaring is dat glasvezelkwaliteit zelden implementatieproblemen veroorzaakt. Wat veroorzaakt problemen:
- MPO-polariteit komt niet overeen.Methode A, B of C? Verkeerde polariteit vernietigt de verbinding, ongeacht het vezeltype.
- Vuile connectoren.Een stofje op een MPO-ferrule veroorzaakt meer verlies dan het verschil tussen de dempingsspecificaties van OM3 en OM4.
- Per ongeluk vezelsoorten mengen.Iemand plakt een OM3-snoer in een OM4-trunk, of erger nog, sluit 50 µm glasvezel aan op de bestaande 62,5 µm OM1-infrastructuur. De kernmismatch (niet de kwaliteit) veroorzaakt een verlies van 3-4 dB.
- Transceiver/glasvezelsnelheid komt niet overeen.Een transceiver die alleen voor 10G- werkt, aansluiten op een verbinding die is ontworpen voor parallelle 40G-optica, en zich dan afvragen waarom dat niet werkt.
Als u een nieuwbouw doet, kies dan één vezelkwaliteit en standaardiseer. OM4 kost iets meer, maar neemt alle zorgen over afstand voor 40G/100G-upgrades weg. Als je iets toevoegt aan de bestaande OM3-infrastructuur, blijf dan bij OM3, tenzij je er zeker van bent dat je het extra bereik nodig hebt.-mixen verslechtert sowieso het hele pad naar OM3-prestaties.
Wanneer moet u Multimode volledig overslaan?
Hier is advies dat we geven dat misschien contra-intuïtief lijkt voor een glasvezelleverancier: soms is het antwoord niet OM3 of OM4. Het is een enkele-modus.
Multimode glasvezel bestaat omdat het goedkoper is om te beëindigen en omdat er in het verleden goedkopere zendontvangers nodig waren. Maar die kostenkloof heeft ervoor gezorgd dat. 10G single-mode SFP+-modules nu slechts marginaal meer kosten dan multimode-equivalenten. En de enkele-modus biedt u:
- Afstanden gemeten in kilometers, niet in meters
- Een duidelijk upgradepad naar 25G, 40G, 100G, 400G zonder afstandsbeperkingen
- Geen OM3/OM4/OM5-verwarring-OS2 enkele-modus werkt gewoon
Als uw gebouw-naar-gebouwen groter is dan 300 meter, of als u een nieuwe campusbackbone installeert die 15+ jaar mee moet gaan, is single-modus vaak zinvoller dan proberen multimode tot het uiterste te drijven. Door de iets hogere transceiverkosten krijgt u flexibiliteit waar multimode niet aan kan tippen.

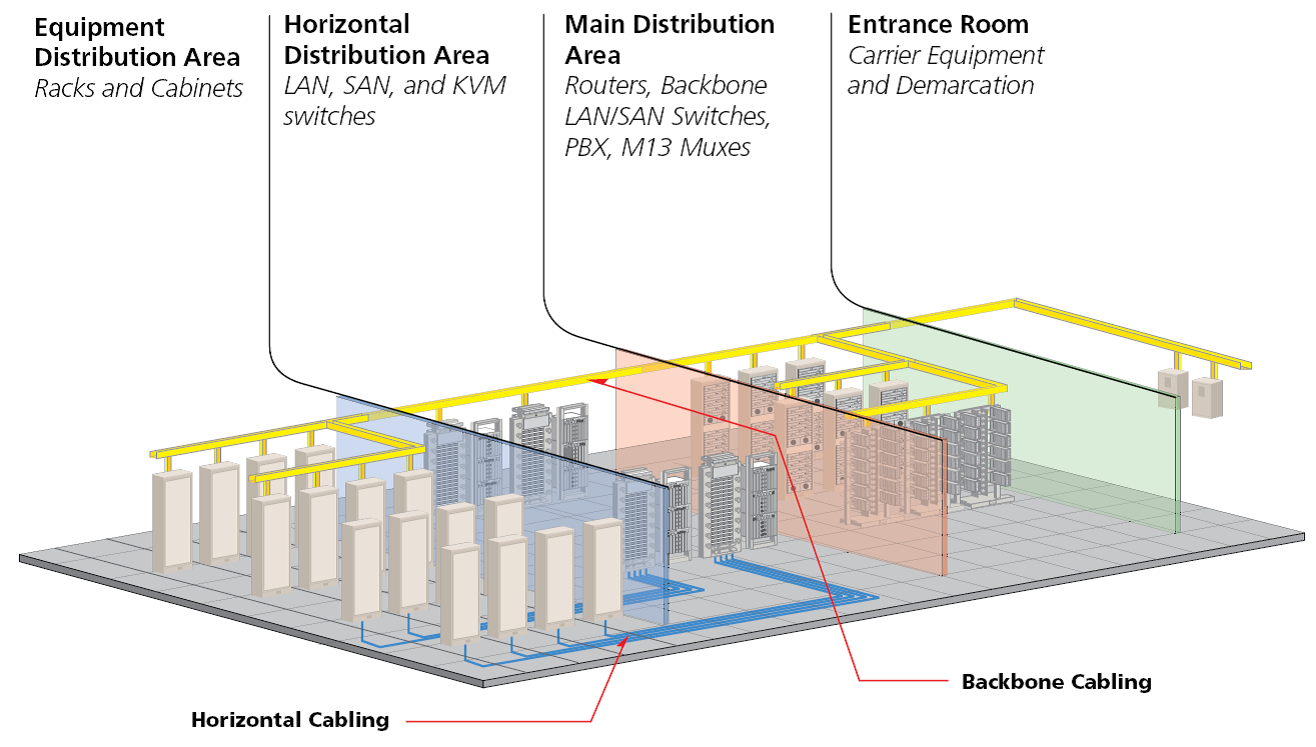

Dat gezegd hebbende, voor datacenter-blad{0}}ruggengraatverbindingen, server-om-schakelkoppelingen en de meeste intra-gebouwen, blijft multimode kosteneffectief en praktisch. Forceer het gewoon niet waar het niet past.
Verzwakking: een secundaire zorg
OM3-vezel specificeert een maximale demping van 3,5 dB/km bij 850 nm. OM4 verbetert dit naar 3,0 dB/km. Het verschil van 0,5 dB/km klinkt betekenisvol, maar op typische multimode-afstanden (minder dan 300 meter) vertaalt dit zich in fracties van een decibel-minder dan de variatie die u ziet tussen connectorkoppelingen.
Demping is van groter belang voor berekeningen van het linkbudget in marginale installaties. Als je OM3 dicht bij de limiet van 300-meter bij 10GbE met meerdere patchpunten duwt, telt elke fractie van dB. Maar voor de meeste standaardimplementaties is het verschil in bandbreedte/afstand tussen OM3 en OM4 belangrijker voor de beslissing dan voor verzwakking.
Glasvezel identificeren in bestaande installaties

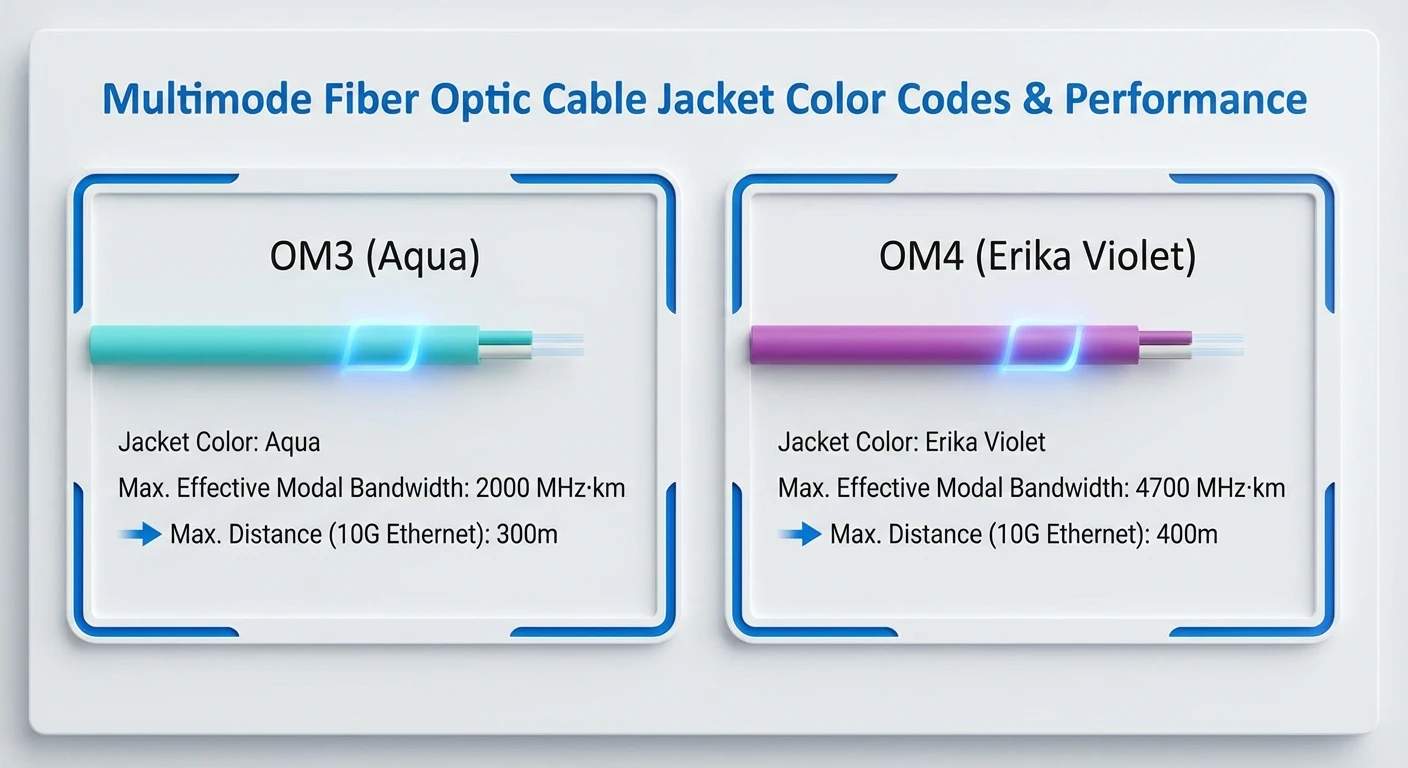

Snelle versie: OM3 en OM4 gebruiken traditioneel allebei aqua-jassen. Sommige fabrikanten gebruiken nu 'Erika Violet' (een paarse-magenta tint) specifiek voor OM4, maar de acceptatie is inconsistent-vooral in Noord-Amerika, waar nog steeds veel OM4 in aqua wordt geleverd.
Als u niet-gelabelde kabel wilt identificeren: controleer de gedrukte markeringen op de mantel (fabrikanten drukken het vezeltype regelmatig af) of raadpleeg de documentatie. Visuele kleur alleen is niet betrouwbaar tenzij u weet dat het installatieprogramma de violette conventie heeft gevolgd.
Hoe zit het met OM5?
OM5 (breedband multimode glasvezel) ondersteunt multiplexing met kortegolfgolflengte over 850-953 nm. Het maakt een hogere totale bandbreedte mogelijk door meerdere golflengten over hetzelfde vezelpaar te laten lopen, wat handig is voor 100G- en 400G-toepassingen met behulp van SWDM-optiek.
Voor de meeste huidige implementaties is OM5 overdreven. Het is achterwaarts compatibel met OM3/OM4 op standaard 850 nm, dus het werkt als een toekomstbestendige -keuze als de adoptie van SWDM groeit. Maar vandaag blijft de praktische beslissing OM3 versus OM4. We pushen OM5 niet, tenzij een klant specifieke SWDM-vereisten heeft.
Kosten Realiteit
OM4 heeft een hogere prijs dan OM3, maar het verschil is niet dramatisch voor patchkabels en korte assemblages, met soms slechts een paar procent verschil. De premie is duidelijker merkbaar bij lange trunkkabels en grote-bestellingen.
Waar kostenberekening interessant wordt: als het grotere bereik van OM4 de noodzaak van een tussenverdeelframe elimineert of het mogelijk maakt twee apparatuurruimten in één te consolideren, betaalt de kabelpremie zichzelf vele malen terug. Omgekeerd, als al uw runs comfortabel binnen de OM3-limieten passen, heeft het geen zin om extra te betalen voor ongebruikte mogelijkheden.
Normaal gesproken raden we aan: nieuwe datacenter-builds standaardiseren op OM4; bestaande OM3-infrastructuur blijft OM3 tenzij een specifieke verbinding een groter bereik nodig heeft; budget-projecten met een beperkt budget en een oplage van minder dan 100 miljoen kunnen veilig voor OM3 kiezen.
Echte projectscenario's die we hebben uitgewerkt
Een paar voorbeelden uit daadwerkelijke klantgesprekken die illustreren hoe dit uitpakt:
Scenario 1: Upgrade van magazijnnetwerk.Een logistiek bedrijf moest nieuwe 10GbE-switches aansluiten op een distributiecentrum van 17.000 m². Langste duurloop: 140 meter. Hun aannemer citeerde OM4 "voor toekomst-proofing." Onze mening: OM3 verwerkt 10GbE op 300 meter comfortabel. Tenzij ze de komende vijf jaar 40G/100G plannen (dat was niet het geval), voegt OM4 kosten toe zonder enig voordeel. Ze kozen voor OM3 en bespaarden 12% op de bekabeling.
Scenario 2: Datacenterblad-ruggengraat.Een colocatieprovider die nieuwe pods bouwt met 100GBASE-SR4 tussen rug- en bladschakelaars. Gemiddelde duurloop: 65 meter, langste: 95 meter. Aanvankelijk specificeerden ze OM3, uitgaande van de limiet van "100 meter" die ze in verschillende artikelen hadden gezien. Probleem: 100GBASE-SR4 op OM3 bereikt een maximum van 70 meter. Hun runs van 95 meter zouden niet certificeren. Overgeschakeld naar OM4 (limiet van 100 meter voor SR4), probleem opgelost.
Scenario 3: Vervanging van de campusbackbone.Een universiteit die de verouderde OM1-infrastructuur tussen gebouwen vervangt. Sommige runs overschreden de 400 meter. Ze vroegen naar OM4 om de multimode-afstand te maximaliseren. Ons advies: op 400+ meter vecht je tegen multimode-fysica. Single-mode OS2-glasvezel kost iets meer voor transceivers, maar geeft ze een kilometerschaalbereik- en een upgradetraject van 20- jaar. Ze gingen over op single-mode voor inter-het bouwen van links, en bleven multimode voor distributie binnen gebouwen.
Deze voorbeelden hebben een rode draad: het juiste antwoord hangt af van de werkelijke afstandsvereisten en realistische upgradetijdlijnen, en niet van theoretische 'wat als'-scenario's.
Connector- en beëindigingsopmerkingen

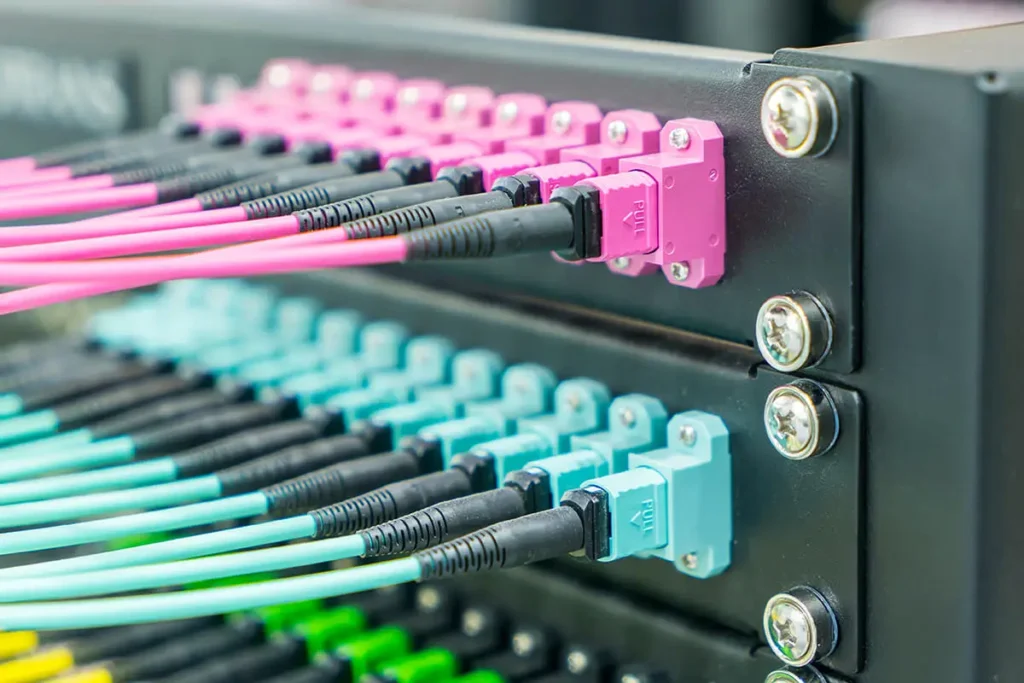

Zowel OM3 als OM4 gebruiken identieke afsluithardware.LC-connectorendomineren moderne installaties voor duplexverbindingen;MTP/MPO-connectorenomgaan met parallelle optiek voor 40G en 100G. In de fabriek-gemonteerde assemblages leveren consistentere verliesprestaties dan veldbeëindiging-als u hoge-snelheidsverbindingen implementeert, vooraf-beëindigdOM4 MTP trunk- en breakout-kabelsverminder de installatievariabelen.
Een praktische opmerking: controleer voor 40G/100G parallelle optica of het MPO-polariteitstype (methode A, B of C) overeenkomt tussen trunkkabels en apparatuur. Polariteitsfouten veroorzaken verbindingsfouten die niets te maken hebben met de glasvezelkwaliteit.
Veelgestelde vragen
Vraag: Kan ik OM3 en OM4 in dezelfde link combineren?
A: Ja, ze zijn fysiek compatibel (dezelfde kern van 50 µm). Maar de link werkt volgens OM3-specificaties-u krijgt OM3-afstandslimieten, ongeacht hoeveel OM4 zich in het pad bevindt. Eén OM3-patchsnoer in een verder alle-OM4-uitvoering beperkt de hele zaak.
Vraag: Mijn 100G-link is 90 meter. OM3 Of OM4?
A: Als het 100GBASE-SR4 is (de gebruikelijke), ondersteunt OM3 slechts 70 meter. Je hebt OM4 nodig. Als je op de een of andere manier 100GBASE-SR10 gebruikt, bereikt OM3 100 meter-maar SR10 is zeldzaam. Ga uit van SR4, tenzij u anders weet.
V: Moet ik de werkende OM3-infrastructuur vervangen door OM4?
A: Meestal niet. Als OM3 voldoet aan uw huidige snelheids- en afstandsbehoeften, voegt vervanging kosten toe zonder enig voordeel. Overweeg OM4 voor nieuwe toevoegingen of bij het upgraden naar snelheden waarbij OM3-limieten beperkend worden.
Vraag: Wat is het werkelijke prijsverschil?
A: Voor patchkabels: minimaal, vaak minder dan 10%. Voor trunkkabels: OM4 loopt ongeveer 15-30% hoger, afhankelijk van de lengte en het aantal vezels. Het percentage doet er minder toe dan of de extra bereikmogelijkheid praktische waarde heeft voor uw inzet.
Vraag: Heeft OM4 verschillende transceivers nodig?
A: Nee. Zendontvangers hebben geen verstand van glasvezelkwaliteit, of geven er niets om,-ze zenden en ontvangen hoe dan ook 850 nm-licht. Het vezeltype bepaalt hoe ver dat licht betrouwbaar reist, niet welke transceiver u gebruikt.
Kortom
OM3 blijft een solide keuze voor 10GbE-implementaties binnen een straal van 300 meter-die de meeste zakelijke LAN-scenario's bestrijkt. OM4 rechtvaardigt zijn premium wanneer u 40G/100G-verbindingen implementeert, wanneer runs de afstandslimieten van OM3 overschrijden, of wanneer u ruimte wilt voor toekomstige snelheidsupgrades zonder opnieuw te bekabelen.
De grotere fouten zijn niet het kiezen van het verkeerde cijfer. Ze forceren multimode waarbij single-mode zinvoller is, door incompatibele vezeltypen te combineren of de MPO-polariteit over het hoofd te zien bij parallelle optische implementaties. Zorg ervoor dat deze goed zijn, en de OM3/OM4-beslissing wordt eenvoudig.
Hulp nodig bij het specificeren van glasvezel voor een specifiek project? Ons technische team kan uw afstandsvereisten beoordelen en de juiste combinatie aanbevelenmultimode vezeltypes, connectorconfiguraties en trunk-/patch-assemblages.
