Hoe kiest u een patchpaneel voor optische vezels of ODF?

Het kiezen van een patchpaneel voor optische vezels -, vaak een ODF of optisch distributieframe genoemd -, is zelden alleen maar een kwestie van het vergelijken van het aantal vezels met een regel op een offerte. In een echte telecomruimte, FTTH-toegangsnetwerk, bedrijfs-LAN of datacenter moet het paneel ook de binnenkomende kabel repareren, splitsingen beschermen, adapters vasthouden, patchkabels routeren, duidelijke labels dragen en ruimte laten om te groeien. Als u deze gegevens verkeerd invult, kost een goedkoop-paneel u stilletjes tijd tijdens de installatie, en opnieuw bij elke toekomstige upgrade.

Deze gids is geschreven vanuit het perspectief van het selecteren en leveren van passieve glasvezelcomponenten voor FTTH-, telecom- en datacenterprojecten. Het doorloopt de beslissingen die er daadwerkelijk toe doen op locatie - capaciteit, montage, adapters, splitsing en kabelbeheer - en eindigt met selectiematrices, een checklist voor offerteaanvragen en een inspectiechecklist die u kunt hergebruiken bij uw volgende aankoop.

Wat is een optische vezelpatchpaneel / ODF?

Een patchpaneel voor optische vezels is een vezelbeheereenheid die wordt gebruikt voor het beëindigen, organiseren, splitsen, verbinden en beschermen van optische vezels. Je vindt het in telecomruimtes, datacenters, FTTH-toegangsnetwerken, bedrijfsnetwerken en communicatiekasten.

In de dagelijkse projecttaal-tot- worden 'glasvezelpatchpaneel', 'optisch vezelpatchpaneel', 'ODF' en 'optisch distributieframe' vaak door elkaar gebruikt. Het mechanische ontwerp varieert, maar de taak is hetzelfde: glasvezelverbindingen makkelijker te beheren, testen, onderhouden en uitbreiden. Als u een vollediger overzicht wilt van waar de termen uiteenlopen, kunt u deze vergelijking van anODF versus een patchpaneelin glasvezelsystemen is een goed beginpunt.

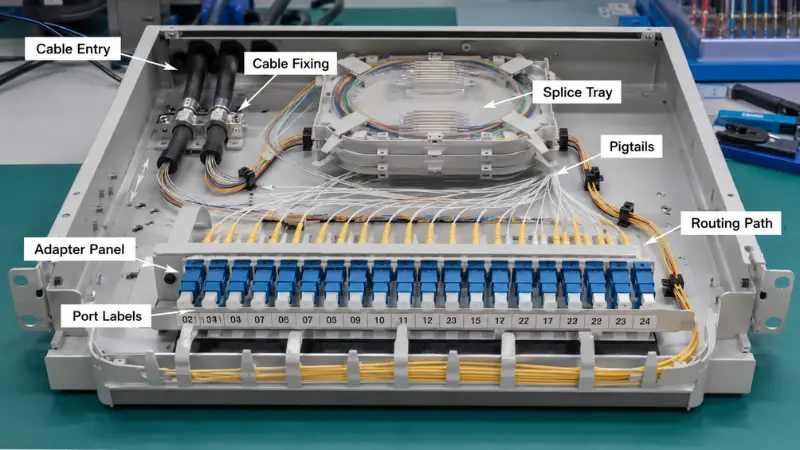

Een typisch vezelpatchpaneel combineert verschillende elementen:

• -Adapterpanelen met de SC-, LC-, FC- of MPO-koppelingen
• -Lastrays die smeltverbindingen beschermen en overtollige vezels opslaan
• -Vezel-pigtails zijn vastgesmolten met de inkomende kabel
• -Kabelbevestigingspunten en ingangspoorten voor trekontlasting
• -Interne routeringspaden die de buigradius behouden
• -Een patchsnoerbeheergedeelte aan de voorkant
• -Poortlabels of identificatie

•

Waarom het kiezen van het juiste glasvezelpatchpaneel belangrijk is?

Het patchpaneel vormt doorgaans een klein deel van het totale netwerkbudget, maar heeft een buitensporig grote invloed op de installatiekwaliteit en het jarenlange onderhoud daarna. Met een paneel dat geschikt is voor de locatie kunnen installateurs de vezels netjes geleiden, verbindingspunten beschermen, buigspanning onder controle houden en elke poort snel vinden. Een slecht gekozen route zorgt voor overvolle routes, lastig onderhoud, gestrande capaciteit en een rommelig patchveld.

Voordat u zich aan een model vastlegt, moet het drie botte vragen beantwoorden: kan het het aantal glasvezelkabels dragen dat u nu nodig heeft, kan een technicus het zonder problemen installeren en onderhouden, en kan het met het netwerk meegroeien in plaats van te worden weggenomen en vervangen? Als het antwoord nee is, wordt dit zelden gecompenseerd door een lagere stickerprijs.

Belangrijke factoren waarmee u rekening moet houden bij het kiezen van een glasvezelpatchpaneel

Vezeltelling en poortcapaciteit

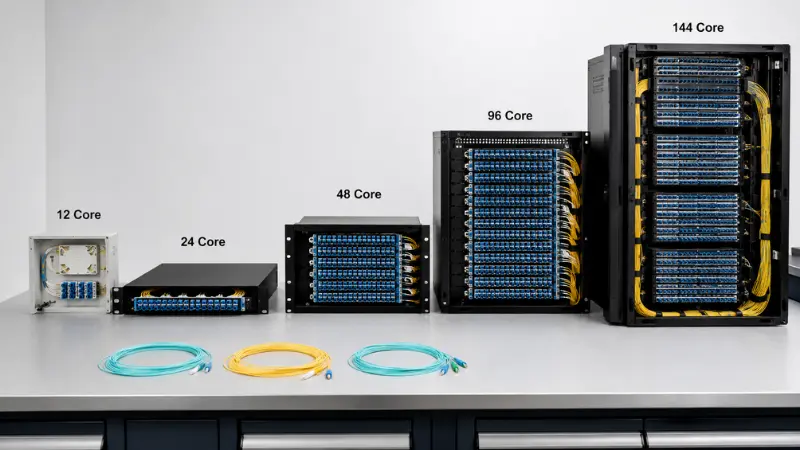

Het aantal vezels is het eerste getal dat de meeste kopers controleren. Veel voorkomende ODF-configuraties hebben 12, 24, 48, 72, 96 en 144 kernen. Een klein FTTH-distributiepunt kan prima werken met een 12- of 24-core wandmontagedoos; een telecomruimte of bedrijfskern komt vaak terecht op 24- of 48-core rackpanelen; en datacenter- of backbone-punten met hoge dichtheid streven naar 96 of 144 kernen.

De fout is om het paneel exact op het huidige vezelaantal af te stemmen. Een werkbare vuistregel ishuidige vezels + reservecapaciteit + rackruimte: neem de vezels die u nu aan het beëindigen bent, voeg hoofdruimte toe voor de links die u redelijkerwijs kunt verwachten en controleer vervolgens wat uw rackhoogte daadwerkelijk toestaat. Als een project 24 vezels belicht, maar de locatie waarschijnlijk zal verdubbelen, kost een paneel met 48 kernen doorgaans veel minder dan de moeite om de eenheid later te vervangen.

Als uitgangspunt:

• Klein toegangspunt - 12 tot 24 cores
• Standaard telecomruimte - 24 tot 48 cores
• Groter distributiepunt - 72 tot 96 kernen
• Backbone- of datacenter-kernen met hoge-dichtheid of hoger, - 96

Rackmontage, wandmontage of buiteninstallatie

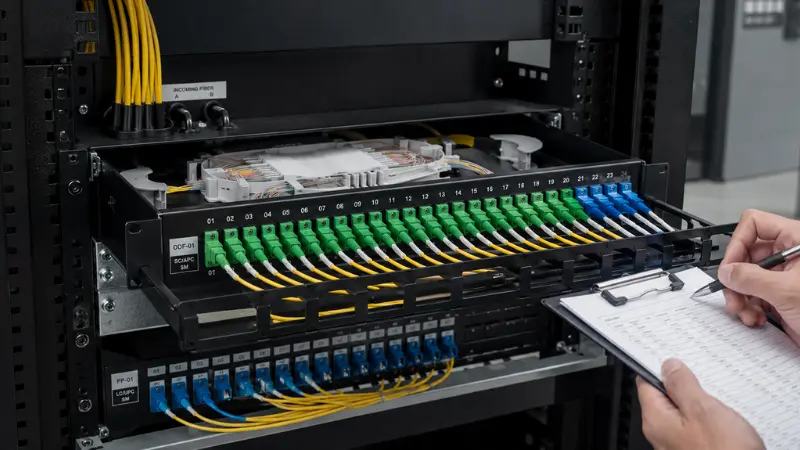

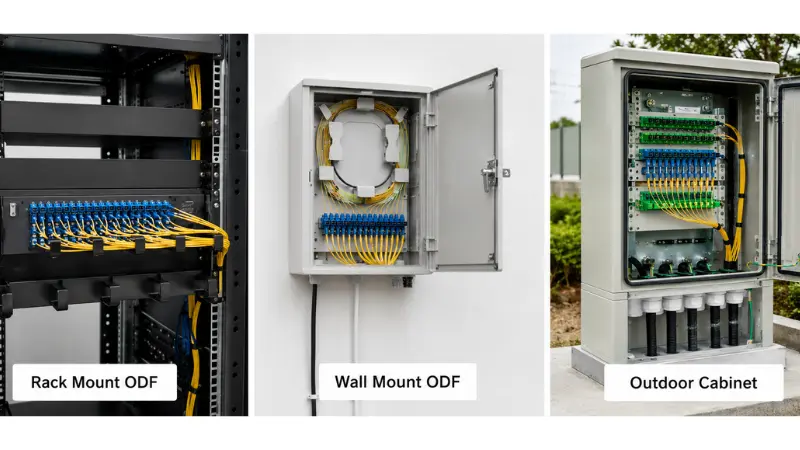

De installatieomgeving bepaalt vooral de vorm van het paneel. Een 19- rackgemonteerd glasvezelpatchpaneel past netjes in standaardrekken naast schakelaars, OLT's en transmissieapparatuur en domineert daarom telecomruimtes en datacenters. Een aan de muur gemonteerde ODF is geschikt voor locaties zonder rack - FTTH-toegangspunten, kleine gebouwnetwerken, gangdistributiepunten en filialen. Een glasvezelverdeelkast voor buiten is bedoeld voor straatkasten en semi-buitenposities, waar afdichting, mechanische sterkte en kabelinvoer veel belangrijker zijn dan hoe compact of netjes de doos eruit ziet.

Bepaal de locatie voordat u een keuze maakt: in een 19--rack, aan een muur, in een telecomkast, in een toegangspunt buiten of in een datacenterrij met hoge- dichtheid. Als het paneel naar buiten gaat, beschouw bescherming tegen binnendringing dan als een harde vereiste in plaats van als een aardig -om- te hebben - zoek naar een aangegeven IP-classificatie, UV-bestendige behuizing en goed afgedichte pakkingen, en bevestig dit tegen de manier waaropuw binnen- en buitenkabel is geïnstalleerd.

1U, 2U of hoger: Rackhoogte kiezen

Voor rekpanelen is de hoogte een eigen beslissing en niet alleen een functie van het aantal vezels. Een 1U glasvezelpatchpaneel bespaart de meeste rackruimte en is de standaard voor datacenterrijen, maar dezelfde 1U die comfortabel 24 LC-duplexpoorten bevat, kan krap aanvoelen als u probeert splitsingsbakken toe te voegen en patchkabels aan de voorkant te routeren. Door naar 2U te gaan, koopt u werkruimte: diepere trays, gemakkelijker oprollen van slappe vezels en een frontveld dat u niet bevecht tijdens bewegingen, toevoegingen en wijzigingen.

Een eenvoudige manier om te beslissen: kies 1U als dichtheid de prioriteit heeft en het paneel grotendeels uit -beëindigde patching bestaat; kies 2U of hoger als hetzelfde paneel ook veldsplitsing, grotere pigtailbundels of frequente herconfiguratie moet bevatten. Alleen poorten tellen en de ruimte negeren die deze poorten nodig hebben achter en vóór de adapters, is een van de meest voorkomende maatfouten.

Vast type versus glijdend type

Rackpanelen zijn verkrijgbaar in vaste en glijdende uitvoeringen. Een vast rackmontagepaneel is eenvoudiger, stijver en meestal goedkoper - een verstandige keuze waarbij de vezels één keer worden geplaatst en zelden meer worden aangeraakt. Een schuifpaneel wordt op rails naar voren getrokken, zodat een technicus de lasbakken, adapters en interne kabelgeleiding kan bereiken zonder iets uit het rek te hoeven halen.

De afweging-is echt geld versus realtime. Op locaties waar poorten vaak opnieuw worden geconfigureerd, kunt u met een uitschuifbare lade aan de verbindingen werken zonder het hele paneel uit het rack te hoeven halen, wat op een druk frame een klus van een half-uur in een paar minuten kan veranderen. Voor een link met een lage-aanraking die jarenlang onaangeroerd blijft, is het vaste paneel de betere waarde. Kies voor glijden als onderhoud, testen of upgrades frequent zijn; kies voor vast als dat niet het geval is.

Adaptertype: SC, LC, FC of MPO

De adapter moet overeenkomen met de connectoren die al in uw netwerk aanwezig zijn, dus dit is een beslissing die u bevestigt aan de hand van de kabel, pigtails en apparatuurpoorten in plaats van te raden.

SC-adapters blijven het werkpaard van FTTH-, FTTx- en telecomtoegang. Bij PON en FTTH is SC/APC de gebruikelijke keuze, omdat het schuine eindvlak van 8- graden strooilicht terug in de bekleding reflecteert in plaats van in de kern, waardoor het retourverlies laag blijft - precies wat passieve optische splitters nodig hebben. SC/UPC verschijnt in andere standaardlinks waar die hoek niet vereist is. De lak is niet uitwisselbaar: APC paart alleen met APC, en het forceren van een APC-ferrule tegen een UPC-ferrule beschadigt beide. Als de Poolse vraag nieuw voor je is, staat deze uitleg opde verschillen tussen pc, UPC en APCzet het duidelijk uiteen. Retourverlies en invoegverlies zelf vallen hieronderIEC-standaarden voor glasvezelverbinding, wat de referentie is waarnaar het gegevensblad van uw leverancier moet herleiden.

LC-adapters domineren datacenters en apparatuur met hoge dichtheid- omdat de LC-connector ongeveer de helft van de footprint van SC beslaat. Dat verschil in grootte is het hele punt: een LC-duplexpaneel past veel meer poorten in dezelfde 1U dan een SC-paneel, wat van belang is als elke rackunit wordt betwist. De meeste switch- en transceiverpoorten - SFP-, SFP+, QSFP-breakouts - eindigen in LC, dus het paneel volgt meestal de apparatuur.

FC-adapters, met hun schroefdraadkoppeling, verschijnen nog steeds in sommige telecom-, test- en meet- of oudere posities waar een opschroefbare -verbinding trillingen weerstaat. MPO/MTP-adapterpanelen zijn weer een andere categorie: ze dragen 8, 12 of 24 vezels in een enkele ferrule en zijn bedoeld om hoge--dichtheid en vooraf- afgesloten bekabeling praktisch te maken en trunk-- en-cassettesystemen in het datacenter te voeden. Als u dichtheidsopties afweegt voor een dichte bouw, dan is deze praktische gids opLC vergelijken met MTP/MPOis de moeite waard om eerst te lezen.

Voordat u bestelt, regelt u een aantal zaken: type connector (SC, LC, FC, ST, MPO/MTP); polijsten (UPC of APC); simplex-, duplex- of quad-adapter;enkele-modus of multimodus(deze zijn niet mengbaar op een link); en of het paneel geladen met adapters en pigtails of kaal wordt verzonden. Een snelle beslissingssnelkoppeling:

• KiezenSC/APCvoor PON, FTTH en de meeste toegangsdistributie.
• KiezenLC, meestal duplex, wanneer de poortdichtheid of de beëindiging van de switch-zijde bepalend is voor het ontwerp.
• KiezenFCalleen waar een trillingsbestendige interface-met schroefdraad is gespecificeerd.
• KiezenMPO/MTPvoor backbone-trunks en vooraf-afgesloten hoge-bekabeling.

Geladen versus ongeladen patchpaneel

Een vraag die kopers overrompelt, is of het panel arriveertgeladenofgelost. Bij een patchpaneel met geladen vezels zijn de adapters gemonteerd en zijn de pigtails vaak al-geïnstalleerd, zodat het veldteam alleen maar hoeft te verbinden en te patchen. Een onbelast glasvezelpatchpaneel is een leeg chassis: u voegt zelf de adapterplaten en pigtails toe, wat de flexibiliteit geeft om connectortypen te mixen of de configuratie te wijzigen, maar de montagetijd ter plaatse vergroot.

Kies een geladen paneel als het connectortype vast is, de volumes herhaalbaar zijn en u de arbeid in het veld wilt minimaliseren. Kies 'unloaded' als het project nog steeds open variabelen heeft - verschillende polijsttypen op verschillende sites, een overgang tussen connectorstandaarden, of de wens om één chassis op voorraad te hebben en dit indien nodig te vullen. Als u nog steeds beslist hoe die vezels überhaupt worden beëindigd, is deze vergelijking vansnelle connectoren tegen fusiesplitsingis een nuttige metgezel. Hoe dan ook, vermeld op de offerte expliciet de leveranciersstatus geladen of gelost, want "patchpaneel" alleen vertelt u niet wat er in de doos zit.

Vereisten voor splitsen en ontwerp van de lasbak

Sommige panelen patchen alleen vooraf- afgesloten kabels; anderen moeten binnenkomende vezels splitsen. Als de optische kabel ter plaatse aan pigtails moet worden vastgesmolten, heeft het paneel voldoende lasbakken, lashulzen en opslagruimte nodig om de vezel zonder scherpe bochten op te rollen. Een buitenkabel met losse buizen brengt bijvoorbeeld lange bufferbuizen met zich mee die ergens moeten zitten, zodat een lade die prima geschikt is voor een nette binnenkabel in het veld overweldigd kan worden.

De capaciteit van de lade is het detail dat mensen overslaan. Een enkele lade bevat doorgaans een vast aantal splitsingen en beschermhoezen; overschrijd het en technici beginnen vezels te stapelen, wat later onderhoud bemoeilijkt en de splitsingen die u probeert te beschermen in gevaar brengt. Bevestig hoeveel vezels er worden gesplitst, of er voldoende trays voor zijn, met een beetje reserve, ofstaartjeszijn meegeleverd of apart besteld, en dat de bak ook nog bereikbaar is nadat het paneel vol is. Als je de achtergrond van de join zelf wilt, wordt dit overzicht uitgelegdhet doel van fusiesplitsing.

Voor pre-bekabeling zijn splice trays wellicht niet nodig en verschuift de focus naar adapterplaten, kabelbevestiging en patchkabelgeleiding aan de voorkant-.

Kabelinvoer, routering en buigradius

Voldoende poorten is niet hetzelfde als goed glasvezelbeheer. Ook moet het paneel kabels en patchkabels zonder problemen binnen laten komen, leiden en verlaten. Controleer eerst de ingangsrichting ten opzichte van de locatie - sommige panelen nemen de kabel vanaf de achterkant, andere vanaf de zijkant of bovenkant, en buitenkasten hebben afgedichte wartels nodig. Rackpanelen moeten u een bevestigingspunt en trekontlasting bieden, zodat het gewicht van de binnenkomende kabel nooit aan de verbindingen trekt.

Binnenin hebben vezels een vrij pad nodig, en patchkabels mogen de toegang tot de adapters of trays niet blokkeren. De routing moet ook rekening houden met de buigradius: het strakker buigen van de vezel dan het nominale minimum verhoogt het invoegverlies en kan na verloop van tijd het glas doen barsten. In plaats van te vertrouwen op een getal dat u ergens heeft gelezen, volgt u de door de fabrikant van de kabel en connector aangegeven minimale buigradius - buig-ongevoelige vezels gedefinieerd in deITU-T G.657aanbeveling tolereert strakkere routing, maar het specificatieblad, en niet het giswerk, is de autoriteit. Een paneel dat hier goed mee omgaat, biedt u bevestigingspunten, soepele interne routing, slappe opslag, een nette scheiding tussen inkomende kabel enpatchsnoeren, en ruimte om daadwerkelijk onderhoud uit te voeren.

Etikettering en toekomstige uitbreiding

Etikettering wordt genegeerd bij de aanbesteding en wordt van cruciaal belang wanneer iemand voor de eerste keer een circuit onder druk moet traceren. Dankzij duidelijke poortidentificatie kan een technicus een verbinding testen, een fout isoleren en voorkomen dat aan het verkeerde patchsnoer wordt getrokken -. Op een groot frame voegt slechte labeling stilletjes tijd toe aan elk onderhoudsbezoek en creëert het een reëel risico dat een live service wordt verbroken.

Uitbreiding is de andere helft. Als elke poort op de eerste dag wordt gebruikt, betekent de volgende serviceaanvraag een ander paneel, meer rackruimte en meer bekabeling. Door vrije adapterposities over te laten of een paneel met modulaire adapterplaten te kiezen, wordt het veel eenvoudiger om tijdens een upgrade capaciteit toe te voegen of connectortypes te wijzigen, in plaats van opnieuw te beginnen.

Soorten optische vezelpatchpanelen vergeleken

Snelle selectiegids: welke ODF moet u kiezen?

De bovenstaande factoren werken op elkaar in, dus hier is een verkorte weergave die algemene projectscenario's in kaart brengt met een verstandige standaard. Beschouw het als uitgangspunt en pas het aan uw eigen rackruimte en apparatuurinterfaces aan.

Praktische selectievoorbeelden

Voorbeeld 1: Klein FTTH-distributiepunt

Stel je een distributiepunt op de stoep of in de kelder voor dat een cluster abonnees voedt vanaf een PON. Er komen drop- en distributiekabels binnen, vezels worden tot pigtails gesplitst en abonneelijnen verdwijnen. Hier is meestal een aan de muur gemonteerde ODF van 12 of 24 kernen voldoende, uitgerust met SC/APC-adapters om het retourverlies voor de splittervoeding laag te houden. De beperkingen die lastig zijn, zijn fysiek: beperkte ruimte op de muur, een netwerkkabel die een goede trekontlasting nodig heeft, en een label dat duidelijk genoeg is zodat de volgende technicus de juiste abonnee kan vinden zonder elke vezel te hoeven traceren. Bevestig dat de doos een lasbak heeft die geschikt is voor het aantal, en dat dePLC-splitterhet voeren ervan wordt verantwoord in het vezelbudget. Voor de bredere onderdelenlijst van een PON-build, ditFTTH-aankoopgids voor passieve componentenis een nuttig naslagwerk.

Voorbeeld 2: Datacenter 1U-rackinstallatie

In een datacenterrij is rackruimte schaars en heerst de poortdichtheid. Het paneel is vrijwel altijd 19-inch, waar mogelijk 1U, gevuld metLC-duplexadaptersof MPO/MTP voor trunk{0}}en-cassettebekabeling. De meeste links zijn vooraf-beëindigd, dus splitsing komt zelden voor en de nadruk verschuift naar een schoon patchveld aan de voorkant, nauwkeurige labels en een modulaire lay-out waarmee je later cassettes kunt toevoegen. Een uitschuifbaar 1U-paneel verdient hier zijn plaats: wanneer een technicus een live-rij opnieuw moet patchen, is het naar voren trekken van het paneel beter dan blind werken achter de adapters. Bepaal de grootte niet alleen op basis van het aantal poorten - controleer of er voldoende ruimte is om de patchkabels voor een volledig geladen paneel te plaatsen.

Voorbeeld 3: Telecomruimte met splitsingsvereiste

Wanneer optische buitenkabels in een telecomruimte terechtkomen en aan pigtails moeten worden gesplitst, is een in een rek gemonteerde ODF met de juiste lasbakken het juiste hulpmiddel. De kabel heeft bevestiging en trekontlasting nodig bij de ingang, aarding voor elk metalen sterkte-element als het kabelontwerp dit vereist, bescherming tegen splitsingen en voldoende opslagruimte om slap op te rollen zonder scherpe bochten. De capaciteit is hier doorgaans 24, 48 kernen of meer, waarbij SC- of LC-adapters worden gekozen om bij de transmissie- of OLT-interface te passen, en een achter- of zij-ingang die past bij de rackindeling. Als het aantal of de onderhoudsfrequentie hoog is, betaalt de overstap van 1U naar 2U zichzelf terug in de werkruimte. Een geladen paneel - adapters en pigtails vooraf- gemonteerd, in een24-aderige doos met lasbakstijlopbouw - verkort het veldwerk; een onbelast chassis ruilt dat in voor flexibiliteit.

Veelvoorkomende fouten die u moet vermijden

Alleen kiezen op basis van het aantal vezels

Een 48-core paneel is niet automatisch beter dan een 24-core paneel. Als de interne routing krap is of de trays moeilijk te bereiken zijn, kost het grotere aantal u gewoon een moeilijkere installatie. Weegcapaciteit samen met rekhoogte, adaptertype, laderuimte en routing.

Onderhoudstoegang negeren

Sommige panelen zien er compact uit en blijken slecht te onderhouden als ze eenmaal in een rek zijn geplaatst. Als de speling aan de voorkant krap is, maakt een vast paneel elke toekomstige verandering moeilijker; waar koppelingen vaak opnieuw worden geconfigureerd, bespaart het glijdende type meestal meer dan het kost.

Connectortypes mixen zonder plan

SC, LC, FC en MPO zijn niet uitwisselbaar, evenals APC- en UPC-polijstmiddelen. Bevestig de connector en het poetsmiddel dat wordt gebruikt door de kabel, pigtail, transceiver, OLT, schakelaar of transmissieapparatuur voordat u bestelt, anders bezit u een paneel dat niet met het netwerk kan worden gecombineerd.

Toekomstige uitbreiding vergeten

Een volledig bezet paneel op de eerste dag is een uitgesteld en niet vermeden probleem. Reserveer reservepoorten of kies voor een modulair ontwerp wanneer het netwerk waarschijnlijk zal groeien.

Met uitzicht op de richting van de kabelinvoer

Als de invoer niet overeenkomt met de locatie - achterkant, zijkant, boven of onderkant - wordt de installatie rommelig en komt de trekontlasting zelden terecht waar je hem nodig hebt. Bevestig vooraf de richting ten opzichte van de rack- of wandindeling.

Wat u uw leverancier moet vertellen voordat u een offerte aanvraagt

Een nauwkeurige offerte is afhankelijk van een aantal bijzonderheden. Stuur deze door en een leverancier kan u het juiste paneel aanbevelen in plaats van standaard het goedkoopste standaardmodel te kiezen:

• Toepassing - FTTH, datacenter, telecomruimte, enterprise LAN of buitenkast
• Installatietype - rekmontage, wandmontage of buiten
• Rackgrootte - 19-inch en 1U, 2U of aangepaste hoogte
• Vezelaantal - 12, 24, 48, 72, 96, 144 of anders
• Adaptertype - SC, LC, FC, ST, MPO/MTP
• Pools - UPC of APC
• Vezeltype - single-mode of multimode
• Lasverbindingen - met of zonder lasbakken
• Geladen of ongeladen paneel
• Richting kabelinvoer
• Pigtail- en patchsnoervereisten
• Etikettering en verpakkingsbehoeften
• Verwachte toekomstige uitbreiding

Inspectiechecklist: het paneel verifiëren bij aankomst

Zodra de panelen arriveren, bespaart een snelle binnenkomende controle verdriet ter plaatse. Bevestig naast de voor de hand liggende zaken ook de details die leveranciers af en toe inkorten om tot een prijs te komen:

• Het aantal adapters en het type komen overeen met de bestelling en het polijstmiddel (APC of UPC) is correct
• Indien geladen, hebben pigtails de juiste connector, lengte en vezeltype, en zitten ze netjes vast
• Lasbakken zijn aanwezig in het afgesproken aantal, voorzien van hulzen en vrije capaciteit
• Het materiaal van de behuizing en de afwerking komen overeen met de specificaties - voor buitenunits. Controleer de afdichting en IP-classificatie
• Kabelwartels, montageset, labels en het accessoirepakket zitten allemaal in de doos
• Invoegverlies- en retourverliestestgegevens worden verstrekt waar dit werd beloofd

Als de build afsluitapparatuur in hetzelfde rack omvat, gaat deze walkthrough verderhet installeren van een patchpaneel en schakelaarbestrijkt de reeks op-sites.

Veelgestelde vragen

Conclusie

Het juiste patchpaneel voor optische vezels komt overeen met veel meer dan alleen het aantal vezels. Het past bij de installatieomgeving, de connector en afwerking die uw netwerk al gebruikt, de splitsingsmethode, de kabelinvoer, de routeringsruimte, de manier waarop het wordt onderhouden en de ruimte die het laat om te groeien. Een kleine FTTH-locatie wordt goed bediend door een compacte ODF voor wandmontage; een datacenter neigt naar een LC- of MPO-rackpaneel met hoge dichtheid; een telecomruimte die buitenkabel gebruikt, wil meestal een rack-ODF met de juiste trays en kabelbeheer.

Definieer de omgeving en de belangrijkste parameters voordat u bestelt, deel deze met uw leverancier en controleer het paneel bij aankomst. Die discipline zorgt voor een paneel dat eenvoudiger te installeren, gemakkelijker te onderhouden en betrouwbaar is gedurende de levensduur van het netwerk.
