LC-glasvezelconnectoroplossingen met hoge dichtheid: Uniboot versus. Duwen-Trekken

Rackvastgoed is duur en de vraag naar bandbreedte blijft stijgen. Dat is de realiteit. De vraag is niet of je een dichtere glasvezelinfrastructuur nodig hebt-de vraag is hoe je die gaat bouwen zonder een onderhoudsnachtmerrie te creëren.

Er zijn twee ontwerpen voor LC-glasvezelconnectoren naar voren gekomen als dé oplossing: uniboot-kabels en push-pull-tabconnectoren. Ze lossen verschillende problemen op. Het kiezen van de verkeerde kost u tijd, geld of beide.

De Uniboot-aanpak

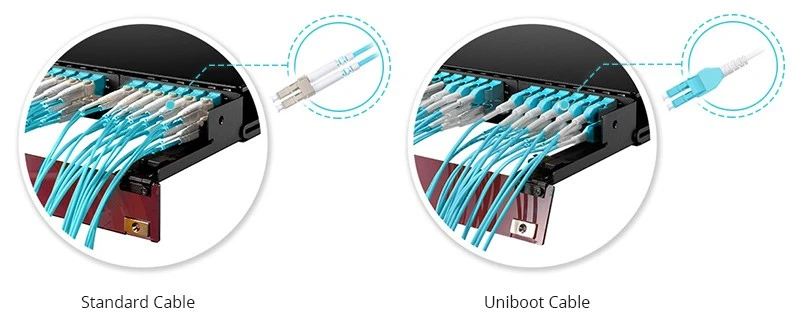

Standaard LC-duplex patchkabel heeft twee afzonderlijke 3,0 mm-mantels die naast elkaar lopen en elk één vezel dragen. Beeld nu 48 daarvan af, gepropt in een 1U-behuizing. De achterkant van je rek ziet eruit als spaghetti, de luchtstroom is verstikt en veel succes met het traceren van alles.

Uniboot draait dat script om. Beide vezels lopen in een enkele mantel van 2,0 mm en eindigen in één uniforme connectorbehuizing. Je kijkt naar ongeveer de helft van het kabelvolume-soms beter.

Hier wordt het praktisch. Ons technische team heeft afgelopen kwartaal dichtheidstests uitgevoerd voor meerdere typen behuizingen. De resultaten waren redelijk consistent:

Tests uitgevoerd met OM4-kabels bij een omgevingstemperatuur van 25 graden. CFM gemeten aan de achterste uitlaat met gestandaardiseerde ventilatorconfiguratie.

De capaciteitscijfers zien er op papier hetzelfde uit, maar iedereen die met een volledig geladen HD-paneel heeft gewerkt, kent het verschil. Met standaard duplex vecht je tegen de kabels om de laatste 20% van de poorten gevuld te krijgen. Uniboot past gewoon.

Polariteit schakelen

Bij implementaties in de echte-wereld blijven polariteitsfouten vaak onopgemerkt tot in de laatste fase van een project. Zelfs voor een volledig gelabelde en geteste 200- glasvezelpod resulteert een verschuiving op het laatste- moment van A-B naar AA-polariteit in catastrofaal herwerk of grootschalige kabelvervanging bij gebruik van traditionele patchkabels.

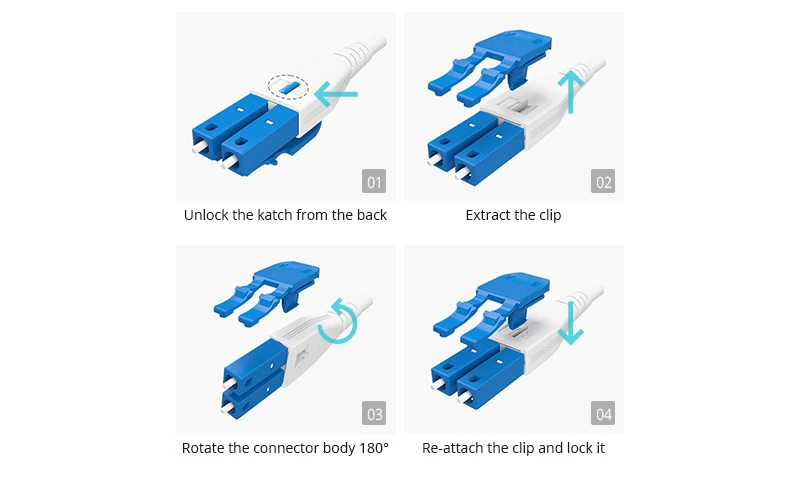

Bij traditionele duplexkabels moet u de -kabels opnieuw aansluiten of nieuwe bestellen. Met schakelbare uniboot-connectoren klap je de behuizing open, draai je de glasvezelposities en ben je klaar. Geen gereedschap. Geen splitsing. Als je het een paar keer hebt gedaan, duurt het ongeveer 20 seconden.

Het mechanisme verschilt per fabrikant, maar de meeste ontwerpen werken volgens hetzelfde principe.-De twee LC-ferrules kunnen in de behuizing worden verplaatst om de Tx- en Rx-uitlijning te wisselen. Sommigen gebruiken een flip-mechanisme; bij andere moet u de adereindhulzen naar buiten schuiven en omgekeerd opnieuw plaatsen.

Duw-Trek aan de lipjes

Ander probleem, andere oplossing.

Standaard LC-connectoren gebruiken een zijgrendel-die u samenknijpt om los te maken. Werkt prima als je vingervrijheid hebt. Werkt niet als de connectoren 2 mm uit elkaar zijn gestapeld in een paneel met 96 poorten en degene die u nodig hebt zich in het midden van rij drie bevindt.

Duw-treklipjes verplaatsen het ontgrendelingsmechanisme. In plaats van naar een zijsluiting te reiken, pak je een verlengd lipje en trek je het recht naar achteren. Eén hand. Eén beweging. De aangrenzende havens blijven staan.

Dit is belangrijker dan je zou denken. We hebben technici getimed die routinematige patchbewegingen uitvoerden op identieke 48-poortpanelen-één geladen met standaard LC, één met push-pull. Gemiddelde tijd voor het loskoppelen en opnieuw aansluiten van één poort op het middenpaneel:

n=50 proefperiodes per connectortype, gemengde ervaringsniveaus onder technici

Dat verschil van vijf seconden klinkt niet zo veel, totdat u tijdens een onderhoudsvenster een migratie van 200 poorten uitvoert. En die onbedoelde verbroken verbindingen? Elk daarvan heeft een potentiële service-impact plus extra tijd voor het oplossen van problemen.

Wanneer combineer je beide: Uniboot met Push-Pull

Sommige fabrikanten bieden uniboot-kabels met geïntegreerde push-pull-lipjes. U profiteert van de voordelen van de kabeldichtheid plus de toegankelijkheidsvoordelen. Het is de premiumoptie-doorgaans 30-50% duurder dan de standaard uniboot, maar voor hyperscale-implementaties waarbij de arbeidskosten kleiner zijn dan de materiaalkosten, komt de berekening meestal wel uit.

Op basis van onze implementatie-ervaring zijn dit de klantprofielen die het meeste profiteren van de combinatie uniboot + push-pull:

Gebruikers van patchpanelen met ultra-hoge-dichtheid (UHD).

Wanneer u 96 of zelfs 144 LC-poorten in een 1U-voetafdruk verpakt, worden standaard connectorvergrendelingen fysiek onbereikbaar. Bij deze dichtheden zijn push-pull-tabs niet prettig-om-te hebben-ze zijn het absolute minimum voor praktisch gebruik. Je vingers kunnen letterlijk niet bij een zijgrendel komen als de connectoren zo strak op elkaar zijn gestapeld.

AI-rekenclusters en HPC-omgevingen

De workloads voor AI-training zijn latentie{0}}gevoelig en bekabeling-intensief, en omvatten vaak enorme 400G/800G breakout-implementaties. Voor ruggengraat-leaf-architecturen die GPU-clusters ondersteunen, raden we deze combinatie aan voor de hele kernlaag. Deze omgevingen kennen een constante afstemming van koppelingen en snelle capaciteitsuitbreiding.-U heeft connectoren nodig die uw operationele team niet vertragen.

Maatwerkoplossingen voor AI/HPC-implementaties

GPU-clusterbekabeling stelt unieke eisen: een groot aantal poorten, krappe buigradiusbeperkingen en zorgen over thermisch beheer. We bieden kabelsets op maat-die speciaal zijn ontworpen voor uw rackindeling-inclusief bundels met bijpassende-lengte voor switch-naar-GPU-verbindingen die de speling van de kabels minimaliseren en de luchtstroom maximaliseren. Vooraf-gelabeld en kleur-gecodeerd per functie (opslaginfrastructuur, GPU-interconnectie, beheernetwerk) om de implementatie te versnellen.

Colocatieproviders en activiteiten op afstand

Als uw bedrijfsmodel afhankelijk is van MAC's met grote- volumes (verplaatsingen, toevoegingen, wijzigingen) die worden uitgevoerd door technici op afstand, heeft de connectorkeuze rechtstreeks invloed op de foutpercentages. De polariteitsschakeling met één-klik op uniboot-connectoren kan veldmisconfiguraties met 80% of meer verminderen. Dat zijn minder probleemtickets veroorzaakt door omgekeerde polariteit en minder tijdverspilling bij het oplossen van eenvoudige problemen.

Retrofits van verouderde faciliteiten met thermische beperkingen

In oudere datacenters waar de kabelgoten al hun maximale capaciteit hebben en de luchtstroompaden in het gedrang komen, maakt het overstappen naar uniboot onmiddellijk ongeveer 50% van de kabelpadruimte vrij. De verbeterde luchtstroom door de achterkant van kasten kan de koelingskosten aanzienlijk verlagen.-We hebben gevallen gezien waarin deze enkele verandering de -hoge temperatuur in het gangpad met enkele graden verlaagde.

Passende oplossingen voor uw werkelijke probleem

Niet elke implementatie heeft de chicste connector nodig. Dit is hoe we het gesprek met klanten doorgaans omlijsten:

Uw grootste hoofdpijn is de congestie van het kabelpad

Uniboot is jouw antwoord. De ~50% reductie in kabeldiameter betekent dat uw kabelgoten en verticale managers daadwerkelijk ruimte hebben om te ademen. Bonus: het lagere kabelgewicht zorgt ervoor dat de connectoren in de loop van de tijd minder belast worden.

Typische pasvorm:ToR-schakelaars, serverrijen met hoge{0}}dichtheid, overal waar u 50+ patchkabels via hetzelfde pad laat lopen.

Uw grootste hoofdpijn is de toegankelijkheid van panelen

Duw-treklipjes lossen dit op. Als uw technici regelmatig in volledig-belaste panelen werken en u merkt dat de verbinding verbroken wordt of u klachten hoort over de toegang, dan is dit de oplossing.

Typische pasvorm:Kern-/aggregatiepatchpanelen, vergaderruimtes-, elk paneel dat voor meer dan 80% gevuld blijft en regelmatig MAC-activiteit ziet.

Je grootste hoofdpijn is polariteitsmanagement

Schakelbare uniboot-connectoren elimineren de noodzaak om meerdere kabelpolariteiten op te slaan en voorkomen veldafsluitingsfouten. Als u ooit een doos met A-A-kabels van de ene op de andere dag heeft moeten uitdrukken omdat iemand A-B heeft besteld, dan kent u hier de waarde.

Typische pasvorm:Nieuwe implementaties met onzekere of evoluerende polariteitsvereisten, organisaties standaardiseren op één kabel-SKU voor eenvoud van inventarisatie.

Eén-SKU-voorraadprogramma

Ben je het beu om meerdere kabelpolariteiten en -lengtes te beheren? We kunnen u helpen bij het standaardiseren van schakelbare uniboot-connectoren met een samengestelde lengteselectie (doorgaans 1 m, 2 m, 3 m, 5 m) die meer dan 95% van de gebruiksscenario's dekt. Verminder de complexiteit van de voorraad, elimineer bestelfouten en vereenvoudig de training voor uw operationele team.

U bouwt aan 400G/800G en hoger

De LC-glasvezelconnector zal niet snel verdwijnen.-400G-FR4- en 400G-LR4-transceivers gebruiken LC-duplexinterfaces en vormen de ruggengraat van de meeste zakelijke 400G-implementaties. Maar de dichtheidsvereisten bij deze snelheden maken kabelbeheer van cruciaal belang.

Voor 400G breakout-toepassingen-waarbij een enkele QSFP-DD-poort uitwaaieren naar 4x100G serververbindingen-uniboot-kabels met push-pull-lipjes zorgen voor de schoonste installatie. Het kleinere kabelvolume laat ruimte voor de grotere luchtstroom die transceivers met een hoger-wattage vereisen.

400G/800G op maat gemaakte breakout-oplossingen

Bij snelle breakout-bekabeling- levert maatwerk de meeste waarde. Wij vervaardigen:

MTP-tot-LC breakout-harnassen met aangepaste beenlengtes, afgestemd op uw specifieke rekgeometrie

Direct-bevestig koperen (DAC) en actieve optische kabels (AOC) in niet-standaardlengtes

Hybride kabelbomen die verschillende connectortypen combineren (MTP-8 tot LC, MTP-12 tot LC, enz.) voor apparatuur van gemengde generaties

Connectoropties met laag-verlies (minder dan of gelijk aan 0,15 dB IL) voor toepassingen met groter- bereik of multi- hop

Elke montage wordt 100% getest volgens uw specificaties voordat deze wordt verzonden,-inclusief invoegverlies, retourverlies en polariteitsverificatie.

Real-wereldtoepassingsscenario's

Verschillende omgevingen leggen de nadruk op verschillende aspecten van de prestaties van connectoren. Dit is wat we hebben zien werken bij verschillende implementatietypen:

Hyperscale datacenters

Deze faciliteiten optimaliseren de operationele snelheid. Wanneer u duizenden verbindingen per week implementeert, domineert de arbeidscomponent de totale kosten. Uniboot met push-pull-tabs wordt steeds vaker standaard voor nieuwe builds-de premie vooraf betaalt zich snel terug dankzij een snellere implementatie en lagere foutpercentages.

Typische specificaties:OS2 single-mode, 2,0 mm uniboot met push-pull, schakelbare polariteit, vooraf-getest en gelabeld. Lengtes gestandaardiseerd op 1 m, 2 m, 3 m en 5 m om de complexiteit van de voorraad te minimaliseren en tegelijkertijd de meeste rack-rack-rack-scenario's te dekken.

Grootschalig aangepast programma

Voor implementaties van 10000+ kabels bieden wij:

Kits per rack of pod: voor-gesorteerde kabelbundels, precies verpakt zoals nodig voor elke installatiezone

Aangepaste etikettering: uw nomenclatuur, uw kleurenschema, gedrukt in de fabriek

Gefaseerde levering: verzending volgens uw planning, niet die van ons.-Wekelijkse leveringen afgestemd op uw implementatiefasen

Speciale voorraadbuffer: veiligheidsvoorraad in onze vestiging, beschikbaar voor verzending in dezelfde- week

Volumeprijzen zijn van toepassing. Neem contact met ons op voor programmadetails.

Enterprise-datacenters

Door de gemengde infrastructuur en langere vernieuwingscycli werkt u vaak met bestaande connectorstandaarden. De praktische aanpak is meestal gelaagd: uniboot of push-pull in kasten met hoge- dichtheid, standaard duplex in gebieden met lagere- dichtheid waar de premie niet gerechtvaardigd is.

Als u een bestaande faciliteit achteraf aanpast, richt u de uniboot-implementatie dan eerst op de trajecten met de grootste -congestie. De onmiddellijke verlichting rechtvaardigt vaak een uitbreiding van de aanpak.

Starterkits voor ondernemingen

Bent u nog niet klaar voor een volledige migratie met hoge -dichtheid? We bieden evaluatiekits aan met een mix van uniboot- en push-pull-kabels in gangbare lengtes. Test ze in uw omgeving, krijg feedback-van uw team en schaal vervolgens met vertrouwen op.

Telecomcentrale kantoren en Colo Meet-Me-ruimtes

Betrouwbaarheid en standaardisatie bepalen hier de beslissingen. Veel vervoerders houden goedgekeurde leverancierslijsten bij met specifieke connectorspecificaties. Push-pull-tabs zijn vooral waardevol in optische distributieframes waar technici toegang moeten krijgen tot individuele verbindingen zonder aangrenzende stroomcircuits te beïnvloeden.

Het multi{0}}karakter van colo-omgevingen zorgt ook voor verantwoordingsvereisten-schone connectoroverdrachten tussen providers zijn van belang, en push-pull-ontwerpen verminderen het risico op onbedoelde verstoringen tijdens cross-connect-werkzaamheden.

Carrier-productie op maat

Wij ondersteunen aangepaste specificaties die vereist zijn door grote vervoerders en colo-operators:

Naleving van specifieke drempels voor invoegverlies en retourverlies

Aangepaste jaskleuren voor identificatie van huurders

Uitgebreide duurzaamheidstests (1000+ paringscycli)

Volledige traceerbaarheidsdocumentatie per kabel

RoHS-, REACH- en regionale nalevingscertificeringen

Staat u al op een lijst met goedgekeurde leveranciers? Laat ons uw vereisten weten-we zullen ze precies afstemmen.

Specificaties die er echt toe doen

Wanneer u de opties voor LC-glasvezelconnectoren evalueert, is dit waar u op moet letten naast de marketing:

Invoegverlies

De industrienorm voor willekeurige paring is kleiner dan of gelijk aan 0,30 dB. Premium-connectoren halen minder dan of gelijk aan 0,15 dB ten opzichte van een masterreferentie. De strakkere specificaties zijn belangrijker omdat de linkbudgetten dunner worden bij hogere datasnelheden.

Om 0,30 dB in perspectief te plaatsen: dit komt grofweg overeen met het toevoegen van 120 meter standaard single{2}} glasvezel aan uw verbinding. Niet catastrofaal voor een enkele verbinding, maar het loopt wel op als je meerdere patchpunten aan elkaar koppelt.

Aangepaste verliesspecificaties

Voor toepassingen die nauwere toleranties vereisen-lange-verbindingen, DWDM-systemen of multi-hop-architecturen- bieden wij kabels aan die zijn vervaardigd en getest tot minder dan of gelijk aan 0,15dB of zelfs minder dan of gelijk aan 0,10dB invoegverlies. Elke kabel wordt geleverd met een individueel testrapport waarin de werkelijke gemeten waarden worden weergegeven, en niet alleen maar 'goed/mislukt' ten opzichte van een algemene drempelwaarde.

Retourverlies

Groter dan of gelijk aan 50 dB voor UPC-polijsten, groter dan of gelijk aan 60 dB voor APC. Een lager retourverlies (hoger dB-getal) betekent minder signaalreflectie terug naar de bron, -cruciaal voor analoge video, DWDM en sommige hoge- digitale toepassingen.

Mechanische duurzaamheid

Zoek naar 500+ paringscyclusbeoordelingen. In hoge-MAC-omgevingen zien connectors veel actie. Goedkope connectoren beginnen na ongeveer 200-300 cycli te verslechteren; kwaliteitsconnectoren behouden hun specificaties tot en met 1000+.

Uitgebreide duurzaamheidsopties

Voor omgevingen met uitzonderlijk hoge MAC-activiteit (handelsvloeren, uitzendfaciliteiten, testlaboratoria) bieden we connectoren die geschikt zijn voor 1500+ paringscycli met geverifieerd prestatiebehoud. Vraag naar ons Extended-life connectorprogramma.

Een kort woord over onderhoud

Hoge-dichtheid betekent meer connectoren in minder ruimte, wat meer kansen op besmetting betekent. Eén enkel stofdeeltje op het uiteinde van een ferrule kan het invoegverlies met 1 dB of meer doen toenemen-, wat het equivalent is van het toevoegen van 400 meter glasvezel aan uw verbinding.

De oplossing is eenvoudig maar niet-onderhandelbaar: inspecteer en reinig elke connector voordat u deze aansluit. Reinigers met één-klik zorgen voor snel onderhoud; voor hardnekkige vervuiling, IPA-gedempte pluis-vrije doekjes, gevolgd door droge doekjes. Inspecteer altijd na het reinigen om dit te verifiëren.

Als uw team dit nog niet religieus doet, begin dan. Het voorkomt meer probleemboetes dan welke andere praktijk dan ook.

Wanneer betaalt de premie zich uit?

Laten we het over cijfers hebben. Het prijsverschil tussen connectortypen is reëel, maar vaak kleiner dan mensen denken:

Prijzen bij benadering; varieert aanzienlijk per volume, vezeltype en leverancier.

De break{0}}evenwichtscijfers zijn sterk afhankelijk van uw arbeidskosten en implementatieschaal. Voor een implementatie met 1.000 kabels waarbij uniboot tijdens de installatie 2 minuten per kabel bespaart, komt u uit op een arbeidsbesparing van ongeveer 33 uur. Bij een volledig belaste technicus van $ 75/uur is dat $ 2.500, vaak genoeg om de connectorpremie te dekken terwijl er nog een marge overblijft.

Waar de wiskunde overtuigend wordt, is het voortdurende onderhoud. Als uw instelling 50 patch-bewegingen per maand ziet en push-pull tabs 5 seconden per beweging besparen en één onbedoelde verbinding per maand voorkomen, komt de cumulatieve waarde over een infrastructuurlevenscyclus van vijf jaar bij elkaar op.

TCO-casestudy: middelgroot financieel datacenter

We hebben onlangs een volledige analyse van de totale eigendomskosten voltooid voor een klant uit de financiële dienstverlening die zijn private cloudinfrastructuur migreert. Zo zagen de echte cijfers eruit:

Implementatieprofiel:

Grootte van de faciliteit: ~120 kasten

Omvang: kernschakellaag naar distributie, 5.000 LC-LC-patchkabels

Vergelijking: standaard duplex LC vs. uniboot met push-pull-lipjes

Kostenvergelijking:

Arbeid berekend op $ 75/uur, volledig geladen. Incidentherstel omvat de tijd van technici plus de geschatte zakelijke impact.

De materiaalpremie vooraf werd grotendeels gecompenseerd door de besparing op installatiearbeid in het eerste jaar. In het derde jaar had de klant een voorsprong-en de vijf-jaarlijkse TCO leverde een besparing van bijna $24.000 op bij een relatief bescheiden implementatie. Voor grotere faciliteiten of faciliteiten met hogere MAC-volumes wordt de ROI-tijdlijn aanzienlijk kleiner.

Aangepaste TCO-analyse

Wilt u de cijfers voor uw specifieke omgeving zien? We bieden gratis TCO-modellering voor gekwalificeerde kansen. Geef uw faciliteitsprofiel op-aantal kasten, MAC-volume, arbeidskosten, huidige connectortypen-en we zullen een aangepaste vergelijking maken met de verwachte kosten en de terugverdientijd.

Bellen

Dit is de beslissingsboom waar we klanten doorheen leiden:

De meest voorkomende fout die we zien? Over-specificeren in gebieden met lage-dichtheid, terwijl te weinig-specificeren waar het er werkelijk toe doet. Een faciliteit die overal hoogwaardige connectoren plaatst, is geldverspilling. Een faciliteit die bezuinigt op connectoren in hun aggregatiepanelen met 96 poorten zorgt voor toekomstige problemen. Stem de oplossing af op de specifieke beperking in elke zone van uw infrastructuur.

Voor organisaties die connectorspecificaties voor meerdere faciliteiten standaardiseren, profiteert het selectieproces van glasvezelconnectoren van praktische evaluatie met daadwerkelijke paneelconfiguraties. Met proefpakketten kan uw team het verschil voelen voordat ze een grote bestelling plaatsen.

Ontwerpadviesdienst

Heeft u een nieuwbouw of grote upgrade gepland? Ons technische team kan uw netwerktopologie beoordelen en een connectorstrategie aanbevelen die is geoptimaliseerd voor uw specifieke vereisten:

Ontwikkeling van stuklijsten: complete kabelschema's met lengtes, hoeveelheden en specificaties

Optimalisatie van aangepaste lengte: minimaliseer verspilling en verbeter de esthetiek met kabels van het juiste- formaat

Gefaseerde implementatieplanning: geef prioriteit aan zones met hoge- impact, stel upgrades met lagere- waarde uit

Specificatie schrijven: help uw inkoopteam duidelijke, nauwkeurige offerteaanvragen uit te geven

Deze service is gratis voor projecten boven de minimale volumedrempels.

Wat is het volgende

De LC-glasvezelconnector is al twintig jaar het werkpaard van datacenters en zal voorlopig nog nergens heen gaan. Maar de manier waarop we LC inzetten, zorgt voor-dichtere panelen, kleinere ruimtes en hogere datasnelheden. Uniboot- en push{3}}pull-ontwerpen zijn directe reacties op deze realiteit.

Als u infrastructuur plant die moet worden opgeschaald van 100G vandaag naar 400G of 800G morgen, zullen de connectorbeslissingen die u nu neemt die groei ondersteunen of beperken. Dit vooraf goed regelen is goedkoper dan achteraf achteraf inbouwen.

Heeft u vragen over specifieke configuraties of heeft u hulp nodig bij het specificeren van een implementatie? Ons technische team heeft de meeste randgevallen gezien en kan u wijzen op wat in vergelijkbare omgevingen heeft gewerkt.
