Een glasvezelaansluitdoos (FTB) is een compacte behuizing die glasvezelkabels op het eindpunt van een kabeltraject afsluit, splitst en organiseert.Het verbindt binnenkomende glasvezelstrengen met pigtails door middel van fusiesplitsing en leidt die pigtails vervolgens naar adapterpoorten waar patchkabels op worden aangesloten. De meeste kopers hebben geen moeite met deze definitie. Ze worstelen met het kiezen van het juiste type, aantal poorten, adapterformaat en beschermingsniveau voor hun specifieke installatieomgeving - en dat is waar de meeste vermijdbare implementatieproblemen beginnen.
Deze gids richt zich op de beslissingen die er daadwerkelijk toe doen bij het specificeren en installeren van glasvezelaansluitdozen, in plaats van de basisprincipes te herhalen die u op elk productgegevensblad kunt vinden.
Wat zit er eigenlijk in een glasvezelaansluitdoos?

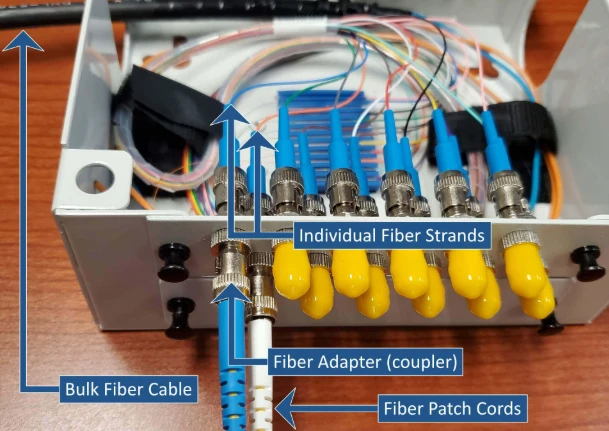

Elke FTB, ongeacht merk of model, bevat drie functionele groepen. De behuizing biedt fysieke en ecologische bescherming. De lasbak beheert de smeltverbindingen tussen kabelvezels englasvezel staartjes. En het adapterpaneel biedt connectorpoorten aan de buitenwereld.
Het materiaal van de behuizing is afhankelijk van de installatieomgeving. Binnenunits maken doorgaans gebruik van ABS- of PC+ABS-mengsels: lichtgewicht, vlam-vertragend, goedkoop. Buitenunits hebben UV-gestabiliseerd polymeer met rubberen-afgedichte pakkingen nodig, of koud-gewalst staal met elektrostatische spuitcoating. Het verschil is niet cosmetisch. Een ABS-doos met een indoor-classificatie die op een buitenmuur is gemonteerd, begint binnen 18 maanden te krijten en barsten op een zon-blootgestelde locatie, en zodra de afdichting mislukt, bereikt er vocht de lasbak. Op dat moment beschermt de doos niets.
In de lasbak vindt het eigenlijke optische werk plaats. Kabelvezels worden gestript, gespleten en door smeltverbinding tot varkensstaartvezels in individuele lashouders gesplitst. Overtollige vezels worden opgerold in opslaglussen. Hier zijn twee cijfers van belang: hoeveel splitsingen de lade kan bevatten en of de routeringskanalen een minimale buigradius afdwingen. Standaard G.652D singlemode glasvezel heeft een buigradius van minimaal 30 mm nodig. Buig-ongevoelige G.657A2-vezel verdraagt slechts 10 mm, wat de reden is dat het de standaard is geworden in FTB-ontwerpen met beperkte-ruimte. Een lade die vezels in strakkere bochten dwingt dan het vezeltype ondersteunt, zal macrobuigingsverlies introduceren - verlies dat zichtbaar is op een OTDR-trace, maar vrijwel onmogelijk te repareren is zonder opnieuw te splitsen.
Het adapterpaneel houdt vastglasvezeladapters- de stopcontacten die patchkabels van stroomafwaartse apparatuur accepteren. SC/APC-adapters zijn de standaard voor FTTH- en PON-netwerken omdat hun 8-graden-hoek-polijst het retourverlies onder de −60 dB duwt, wat van belang is voor de upstream-transmissiekwaliteit. LC-adapters domineren in datacenteromgevingen waar poortdichtheid de prioriteit heeft. Het mixen van adaptertypen binnen één FTB is technisch mogelijk met hybride adapters, maar veroorzaakt verwarring tijdens het onderhoud en moet worden vermeden tenzij er een duidelijke technische reden is. Als u niet zeker weet welk connector-ecosysteem uw site nodig heeft, kunt u deze uitsplitsing van devier veel voorkomende typen glasvezelconnectorendekt de afwegingen.
Soorten glasvezelaansluitdozen - en wanneer deze zinvol zijn
De FTB-classificatie is niet ingewikkeld, maar een verkeerde keuze voor het milieu is een van de meest voorkomende inkoopfouten. Dit is wat de belangrijkste typen in de praktijk scheidt, niet alleen in theorie.

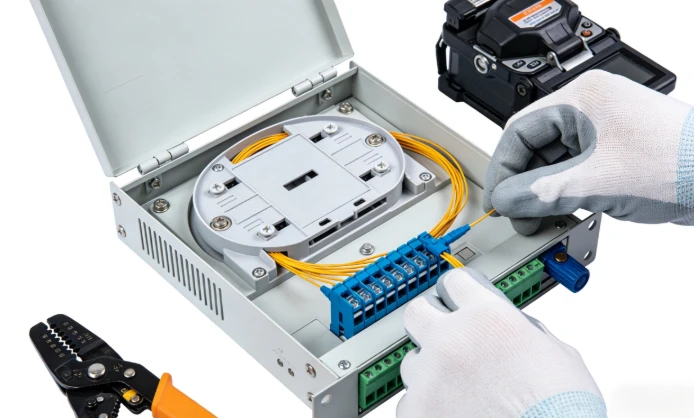

Aan de muur-gemonteerde FTB'szijn het werkpaard van FTTH en implementaties in kleine{0}}kantoren. Ze worden aan een muur vastgeschroefd of zitten in een verdeelkast met zwakke{2}}stroom, ondersteunen 2 tot 24 vezelkernen en gebruiken een-opklapbare of verwijderbare kap. De installatie duurt minuten - twee tot vier schroeven en een kabelwartel -. Daarom worden ze gespecificeerd bij residentiële implementaties met grote- volumes waarbij de arbeidskosten per-eenheid laag moeten blijven. Het nadeel is de beperkte ruimte in de lastray: als u een PLC-splitter moet integreren of meer dan 24 kernen moet verwerken, raakt een wandmontagekast snel vol.
Rack-gemonteerde FTB'spassen in standaard 19--racks in datacenters, centrale kantoren en telecom-shelters. Ze schuiven uit voor toegang tot splitsingen, bieden een hogere poortdichtheid (24, 48, tot 96 vezels) en ondersteunen zowel cross-connect- als interconnect-architecturen. De extra kosten per eenheid zijn gerechtvaardigd in omgevingen waar de discipline op het gebied van kabelbeheer en de toekomstige schaalbaarheid zwaarder wegen dan de prijs van de behuizing.

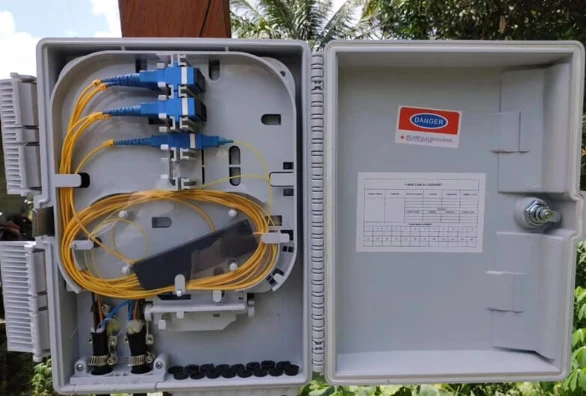

FTB's voor buitenzijn gebouwd voor toepassingen op palen- of buitenmuur-montage. Afgedichte pakkingen, UV-bestendige behuizingen, corrosie-bestendige hardware en een bedrijfstemperatuurtolerantie van ongeveer −40 graden tot +75 graden. De IP-classificatie is hier de belangrijkste specificatie - en een van de meest verkeerd beoordeelde specificaties. Een box met IP54-classificatie werkt in een beschutte gang. Een paal langs een kustweg heeft IP68 nodig. Specificeren op label ("outdoor Rated") in plaats van op basis van de werkelijke omstandigheden ter plaatse is de manier waarop dozen in het veld falen.
Desktop-FTB'szijn lichtgewicht, draagbare eenheden voor testomgevingen, tijdelijke lasstations of kleine locaties waar permanente montage onpraktisch is. Ze offeren milieubescherming op voor het gemak.
Snelle selectiereferentie
| Implementatiescenario | Aanbevolen type | Gemeenschappelijke poorttelling | Adapter | Belangrijkste vereiste |
|---|---|---|---|---|
| Indoor FTTH (enkele woning) | Wandmontage- | 4 / 8 | SC/APC | Compact formaat, lasgoot voor 1–2 kabels |
| Appartement / MDU-verhoger | Wandmontage-of buiten | 8 / 12 / 24 | SC/APC | Compatibiliteit met splitters, aantal kabelingangen |
| Datacenter / centraal kantoor | Rek-montage | 24 / 48 / 96 | LC | Poortdichtheid, toegang tot de -uitschuiflade |
| Buiten distributiepunt | Buiten verzegelde doos | 8 / 12 / 24 | SC/APC | IP65+-classificatie, UV- en vochtbestendigheid |
| Tijdelijke / testlocatie | Bureaublad | 4 / 8 / 12 | Varieert | Draagbaarheid, snelle installatie |
Een handige vuistregel: vul de bak op dag één tot ongeveer 60-70% van de capaciteit. De resterende speelruimte absorbeert toekomstige groei zonder een volledige omruiling van behuizingen.
Een paar ‘niet doen’-richtlijnen besparen meer geld dan welk selectieschema dan ook. Gebruik geen FTB aan de muur- als u al weet dat er een PLC-splitter in moet passen - de laderuimte zal op zijn best marginaal zijn. Ga er niet van uit dat IP65 elke buitenlocatie dekt; blootgestelde paalbevestigingen en kustlocaties hebben IP68 nodig. En gebruik niet standaard LC-adapters alleen maar omdat ze kleiner zijn als de rest van de site rond SC/APC is gebouwd - een connector-mismatch kost meer om te repareren dan de dichtheidswinst waard is.
Veel voorkomende fouten bij het selecteren van glasvezelklemmenkasten
De meeste FTB-problemen worden niet veroorzaakt door defecte hardware. Ze worden veroorzaakt door specificatiefouten die zijn gemaakt voordat de doos ooit is besteld. Vier fouten komen herhaaldelijk naar voren.
Het adaptertype kiezen zonder de bestaande patchkabelvoorraad te controleren.Bij projecten waarbij de FTB door het ene team wordt gespecificeerd en de patchsnoeren door een ander team worden besteld, gaat dit vaker mis dan zou moeten. Een SC/APC-adapterpaneel is nutteloos als de locatie al een lade vol SC/UPC-jumpers heeft. De schuine-gepolijste en platte-gepolijste ferrules passen fysiek bij elkaar, maar de luchtspleet op het grensvlak creëert een reflectiepiek die de stroomopwaartse prestaties van PON verslechtert. Controleer het connector-ecosysteem voordat u het adapterpaneel vergrendelt.
Buitenboxen selecteren op marketinglabel in plaats van op daadwerkelijke IP-waarde."Buiten gewaardeerd" is geen IP-klasse. Een doos met het label 'buiten' kan IP54 zijn, wat betekent dat hij bestand is tegen opspattend water, maar niet tegen aanhoudende regen of wassen onder druk. Als de installatielocatie wordt blootgesteld aan weersinvloeden, verifieer dan het specifieke IP-nummer aan de hand van de omstandigheden waar de box daadwerkelijk mee te maken krijgt - en niet de omstandigheden die in het specificatieblad worden aangenomen.
Onderschatting van de reservehavencapaciteit.Een doos met 12-kernen is iets duurder dan een doos met 8-kernen. Het vervangen van een doos met 8-kernen door een doos met 12 kernen twee jaar later (inclusief vrachtwagenrollen, opnieuw verbinden en stilstand) kost vele malen meer dan het prijsverschil. Specificatie voor groei.
Compatibiliteit met de vormfactor van de splitter wordt genegeerd.Als het implementatieplan de integratie van eenPLC optische splitterin de klemmenkast moeten de lay-out van de lasbak en de diepte van de behuizing ruimte bieden aan de splittermodule -, doorgaans een mini-buis- of ABS-cassettevormfactor. Niet elke FTB is hiervoor ontworpen. Controleer de interne afmetingen en de ladeconfiguratie voordat u ervan uitgaat dat een splitter past.
Integratie van PLC-splitters in glasvezelaansluitdozen

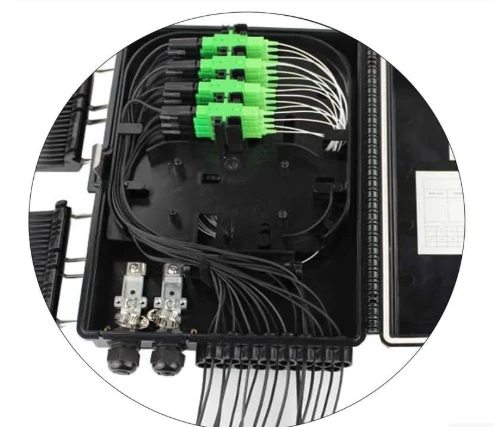

Meer FTTH-operatoren combineren nu de splitsfunctie en de terminatiefunctie in dezelfde behuizing. In plaats van glasvezel van een aparte splitterkast naar een stroomafwaartse klemmenkast te laten lopen, wordt de splitter rechtstreeks op de FTB-lasbak geplaatst. De voedingskabelvezel wordt aangesloten op de splitteringang; elke splitteruitgang is door middel van smeltlassen verbonden met een varkensstaart die eindigt op het adapterpaneel. Abonnees maken verbinding via netwerkkabels die zijn aangesloten op deze frontpaneeladapters-.
Dit werkt omdat PLC-splitters golflengteonafhankelijk zijn-over de werkband van 1260–1650 nm. Eén enkele geïntegreerde FTB kan tegelijkertijd GPON stroomafwaarts op 1490 nm, stroomopwaarts op 1310 nm en RF-video-overlay op 1550 nm verwerken. Geen extra filterhardware nodig.
Minder behuizingen betekent minder laspunten, kortere vezelpaden en eenvoudigere documentatie - minder installatiearbeid, minder doorlopend onderhoud. De beperking is de grootte van de behuizing: een wandmontage-glasvezel aansluitkastmet een 1×8 splitter is er weinig ruimte voor reservevezelopslag, dus de installatie moet schoon zijn. Bij projecten waarbij het aantal poorten, het adapterformaat en de splitterintegratie allemaal samen moeten worden bevestigd, is de box-indeling belangrijker dan de kopcapaciteit op de datasheet. Voor gedetailleerde informatie over hoe signalen door deze behuizingen lopen, gaat u naar deze technische walkthroughhoe een glasvezelaansluitdoos werktbedekt het interne signaalpad.
Installatie- en onderhoudspraktijken die er echt toe doen
Twee installatiestappen veroorzaken de meeste problemen in het veld, en beide zijn te vermijden.
De eerste is vervuilde splitsing. Een vuil vezeluiteinde introduceert 0,3–0,5 dB extra invoegverlies per las - genoeg om een marginale PON-verbinding onder de gevoeligheidsdrempel van de ontvanger te duwen. Maak elk vezeluiteinde schoon met pluis-vrije doekjes en IPA voordat u het gaat splijten. Inspecteer na het splijten met een vezelmicroscoop. Als er enige verontreiniging zichtbaar is, reinig en -opnieuw. De tijd die aan deze stap wordt besteed, is triviaal vergeleken met de tijd die wordt besteed aan het oplossen van problemen met een verbinding met hoog-verlies nadat de doos is afgedicht.
De tweede is het koppel van de kabelwartel. Als u te-te strak aandraait, wordt de kabelmantel verpletterd en komen de vezels binnenin onder spanning te staan. Door te weinig-aandraaien kan er maandenlang vocht binnendringen. Volg de door de fabrikant opgegeven koppelwaarden. Dit is geen stap waarbij "handvast plus een beetje" een acceptabele vervanging is voor een momentsleutel.
Voor doorlopend onderhoud zijn glasvezelaansluitdozen passief en vereisen ze minimale aandacht - maar niet nul. Een praktisch schema: visuele inspectie en reiniging van de connectoruiteinden-elke 12-18 maanden voor binneninstallaties, elke zes maanden voor buiten- of ruwe- omgevingen. Controleer de kabelwartelafdichtingen op scheuren of compressieset. Als u voor elke box OTDR-basislijnrecords bijhoudt, zullen vergelijkingssporen geleidelijke splitsingsverslechtering detecteren lang voordat dit een abonnee-uitval veroorzaakt.
Veelgestelde vragen
Vraag: Heb ik SC/APC- of SC/UPC-adapters nodig in een FTTH-glasvezelaansluitdoos?
A: SC/APC in bijna alle gevallen. PON-architecturen zijn gevoelig voor terugreflecties, en de schuine ferrule van SC/APC levert een retourverlies op van minder dan −60 dB vergeleken met −50 dB van SC/UPC. De enige veel voorkomende uitzondering zijn point{4}}to-point actieve Ethernet-implementaties waarbij het reflectiebudget vergevingsgezinder is.
Vraag: Wat is het verschil tussen een glasvezelaansluitdoos en een glasvezellassluiting?
A: Een glasvezelaansluitdoos sluit de vezels af en biedt adapterpoorten met connectoren voor toegang tot patchkabels. Een splitsingssluiting beschermt splitsingen in het midden van- de overspanning tussen twee kabelsegmenten, maar biedt geen toegang tot de connector. Als u op de locatie patchkabels of netwerkkabels moet aansluiten, heeft u een klemmenkast nodig. Als u slechts twee kabeltrajecten in een ondergrondse of bovengrondse locatie met elkaar verbindt, is een lassluiting het juiste product.
Vraag: Hoe kies ik tussen 8-core, 12-core en 24-core FTB's?
A: Tel de vezels die u vandaag moet beëindigen en voeg vervolgens 30-50% toe voor toekomstige groei. Voor een FTTH-drop voor een enkele-familie is doorgaans een box met 4-cores of 8-cores vereist. Een MDU-riser die 6 tot 8 eenheden bedient, heeft 12 of 24 kernen nodig. Als er een PLC-splitter in de doos wordt geïnstalleerd, bepaalt het uitgangsaantal van de splitter de minimale poortvereiste: een 1×8-splitter heeft minimaal 8 uitgangspoorten nodig plus eventuele doorvoervezels.
Vraag: Is IP65 voldoende voor alle buiteninstallaties van glasvezelklemmenkasten?
A: IP65 is geschikt voor de meeste beschutte buitenlocaties - onder dakranden, in straatkasten of op muren van gebouwen met enige bescherming boven het hoofd. Voor volledig blootgestelde mastmontages, installaties aan de kust of gebieden met veel stof of industriële deeltjes is IP68 met rubber-afgedichte pakkingen de veiligere keuze. Het kostenverschil is klein in verhouding tot de kosten van een veldvervanging.
Vraag: Kan één aansluitdoos zowel glasvezelsplitsing als PLC-splittermontage ondersteunen?
A: Ja, veel modellen zijn hiervoor ontworpen. De lasbak moet een speciaal gedeelte of montagebeugel hebben voor een mini-buis- of ABS-cassettesplitter. Controleer de interne afmetingen voordat u bestelt. - Niet alle FTB-behuizingen hebben voldoende diepte voor een splittermodule naast standaard lashouders en glasvezelopslaglussen.
