Glasvezelconnectorpolijsten: pc versus UPC versus APC

PC, UPC en APC verwijzen naar drie polijststijlen die zijn aangebracht op het eindvlak van de ferrule in een glasvezelconnector. De glans bepaalt hoeveel licht bij elke verbinding terugkaatst naar de bron - een parameter die return loss wordt genoemd. In dit artikel wordt uiteengezet hoe de drie typen verschillen, hoe u ze in het veld kunt identificeren en welke u voor een bepaalde toepassing moet opgeven.

Drie Poolse typen, één evolutie

Alle drie de polijsttypen voor connectoren lossen hetzelfde fundamentele probleem op: wanneer twee vezeleindvlakken elkaar ontmoeten in een connector, zorgt elke luchtspleet daartussen ervoor dat licht naar achteren reflecteert. Die gereflecteerde energie - die reflectie of optisch retourverlies (ORL) wordt genoemd, - reist naar de laserbron en kan de signaalkwaliteit verslechteren, de bitfoutpercentages verhogen of analoge systemen destabiliseren. Het verschil tussen pc, UPC en APC is hoe agressief elk ontwerp die luchtspleet aanvalt.

De oorspronkelijke platte-gepolijste connector uit de jaren zeventig liet een opening achter die breed genoeg was om ongeveer 4% van het licht terug in het systeem te laten kaatsen (-14 dB retourverlies). Dat was het uitgangspunt. De drie polijsttypes die volgden, spanden het contact elk op een andere manier aan:

PC (fysiek contact)verving het vlakke oppervlak in de jaren tachtig door een licht convexe koepel. De kromming concentreerde de druk op de vezelkern, waardoor de twee glasvlakken in direct contact kwamen. Het retourverlies verbeterde tot ongeveer -40 dB. PC werd standaard ingeschakeldvroege SC-, FC- en ST-connectortypen, maar de grote straal van de koepel liet nog steeds een breed contactvlak achter dat onvolkomenheden tolereerde. Je zult nog steeds pc-polijsten vinden op oudere telecomapparatuur - het werkt, maar het presteert het zwakst van de drie en wordt zelden gespecificeerd voor nieuwe builds.

UPC (ultrafysiek contact)is geen nieuw ontwerp, maar een beter polijstproces toegepast op dezelfde koepel. Een langere polijstcyclus zorgt voor een fijnere oppervlakteafwerking en een kleinere kromtestraal, waardoor de vezelkernen nauwkeuriger worden samengedrukt. Het rendementsverlies bereikt -50 dB of beter - een tien- keer beter dan pc. Dit is het werkpaard. Blauw van lichaamLC UPC single-patchkabelsbevinden zich tegenwoordig in vrijwel elk datacenter, bedrijfsrack en metro-DWDM-schap dat in productie is. Als niemand anders heeft aangegeven, is de kans groot dat uw connectoren UPC zijn. Het enige voorbehoud: herhaalde koppelingscycli kunnen krassen op de koepel veroorzaken en het retourverlies in de loop van de tijd verminderen, dus inspectie en reiniging vóór elke verbinding is niet optioneel - het is wat ervoor zorgt dat UPC op de nominale specificaties blijft presteren.

APC (hoekig fysiek contact)hanteert een fundamenteel andere aanpak. In plaats van een loodrechte koepel is het eindvlak van de ferrule gepolijst in een hoek van 8- graden. Gereflecteerd licht reist niet langer terug door de kern - het komt uit in de vezelbekleding en verdwijnt. Geen spiegeleffect. Het rendementsverlies bereikt -60 dB of beter, wat neerkomt op 0,0001% gereflecteerd vermogen. APC verdient een dieper onderzoek omdat het zich anders genoeg gedraagt ​​dan PC en UPC om zijn eigen set regels te rechtvaardigen - die in de volgende sectie worden behandeld.

Decibels zijn logaritmisch, dus de gaten in deze tabel zijn veel groter dan ze lijken. De sprong van -40 dB (PC) naar -60 dB (APC) is niet "50% beter" - het is een 100x vermindering van het gereflecteerde vermogen.

Waarom APC belangrijker is dan de cijfers doen vermoeden

De -60 dB-specificatie is op papier indrukwekkend, maar het echte voordeel van APC komt naar voren in een specifiek implementatiescenario waar UPC slecht mee omgaat: niet-gekoppelde poorten.

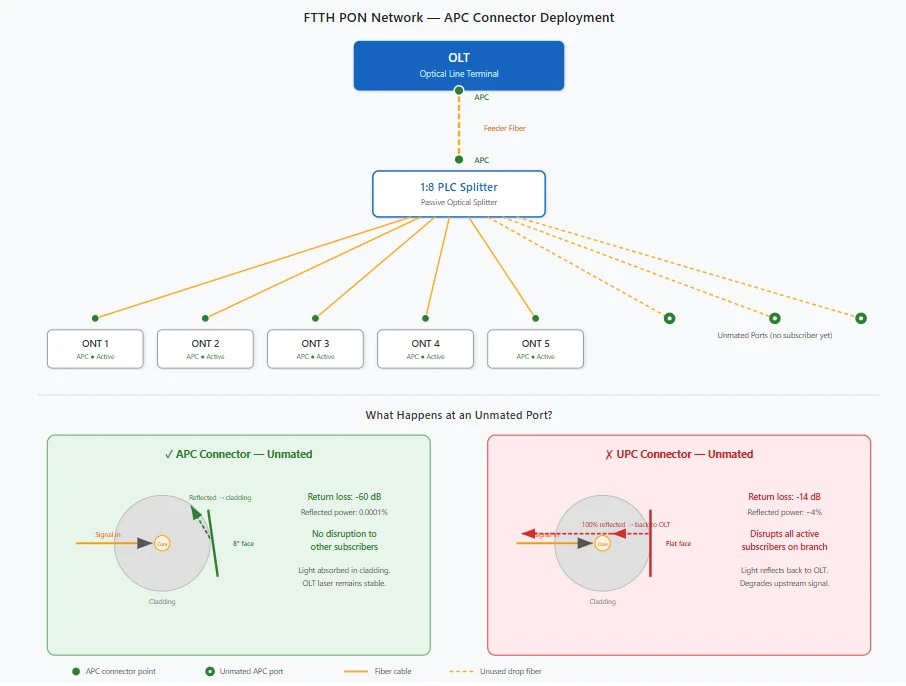

In FTTH-netwerken die gebruikmaken vanPLC optische splitters, zijn de abonneepoorten vaak donker tijdens de eerste uitrol - de huizen zijn nog niet aangesloten. Elke niet-gekoppelde UPC-connector op die splitter fungeert als een spiegel en kaatst al het invallende licht rechtstreeks terug naar de optische lijnterminal. Vermenigvuldig dat over acht of zestien open poorten en de cumulatieve terugreflectie kan actieve abonnees die dezelfde splittertak delen, verstoren. Met APC zijn niet-gekoppelde poorten geen-probleem. De schuine ferrule buigt het licht af in de bekleding, ongeacht of er een tweede vezel aanwezig is of niet. Dit enkele gedrag is de reden waarom GPON-, XGS-PON- en 50G-PON-standaarden APC verplicht stellen in het hele optische distributienetwerk.

Naast PON is APC de standaard voor CATV- en RF-video-overlay, gedistribueerde antennesystemen, bidirectionele WDM, versterkte optische ketens met hoog-vermogen en coherente optica die PAM4- of 16QAM-modulatie gebruiken - elk systeem waarbij gereflecteerde energie-die de laserholte binnendringt meetbare schade veroorzaakt.

Eén belangrijke beperking: APC-polijsten is slechts in één-modus mogelijk. Multimode systemen (OM3, OM4, OM5) zijn veel minder gevoelig voor tegenreflectie en standaardiseren op UPC of PC. Als uw project multimode glasvezel gebruikt, is APC niet van toepassing.

Hoe u PC-, UPC- en APC-connectoren in het veld kunt identificeren

Verkeerd identificeren van connectorpolijsten leidt tot niet-overeenkomende verbindingen, mislukte verbindingen en beschadigde adereindhulzen. Hier leest u hoe u ze van elkaar kunt onderscheiden met behulp van vier methoden, van de snelste tot de meest betrouwbare.

1. Kleur connectorbehuizing

De snelste controle. De kleurconventie voor de industrie is:

Groen betekent altijd APC -. Blauw betekent UPC in single-modus of pc op oudere apparatuur. Multimode-connectoren volgen de kleur van de vezelkwaliteit (aqua, magenta, beige). De bijpassendeglasvezel adapterof schot heeft dezelfde kleur, dus een groene adapter accepteert alleen groene connectoren.

2. Gedrukte markeringen

De meeste in de fabriek-beëindigde patchkabels englasvezel staartjesprint het polijsttype rechtstreeks op het connectorlichaam of op de kabelmantel bij de connector. Zoek naar tekst als 'LC/UPC', 'SC/APC' of 'FC/PC'. Als op het label alleen 'LC' of 'SC' staat, zonder Poolse aanduiding, is het vrijwel zeker dat UPC --fabrikanten UPC als standaard beschouwen en soms het label weglaten.

3. Eindvlak ferrule onder een glasvezelscoop

Dit is de definitieve identificatiemethode. Onder een 200x of 400x glasvezelscoop toont een UPC- of PC-ferrule een cirkelvormige, gecentreerde vezelkern met het reflectiepatroon gecentreerd op de kern - het oppervlak staat loodrecht op de kijker. Een APC-ferrule ziet er zichtbaar anders uit: het reflectiepatroon is verschoven omdat de hoek van 8- graden de lichtretour uit het midden verschuift. Met een beetje oefening is het onderscheid meteen duidelijk. Als u connectoren regelmatig inspecteert, zult u de APC-eindvlakken in één oogopslag herkennen.

4. Fysiek gevoel tijdens het paren

APC-connectoren met gecodeerde behuizingen (zoals SC/APC) hebben een sleutelbreedte die verschilt van SC/UPC, waardoor het fysiek moeilijker wordt om in de verkeerde adapter te steken. LC-connectoren hebben deze mechanische sleutel niet, dus LC/APC kan in een LC/UPC-adapter worden geforceerd -, wat precies is waarom kleur- en labelcontrole belangrijk zijn voordat u er iets in steekt.

Wat er gebeurt als u APC koppelt aan UPC

Dit verdient een eigen vermelding, omdat de gevolgen niet theoretisch zijn. Wanneer een groene APC-connector in een blauwe UPC-adapter - of omgekeerd - gaat, ontmoet het schuine eindvlak een platte koepel. De twee oppervlakken raken elkaar slechts bij een dun stukje contact, waardoor er een enorme luchtspleet ontstaat over het grootste deel van de vezelkern. Het invoegverlies piekt ruim boven de 1 dB. Het rendementsverlies stort in. En de druk buiten-de as slijpt in beide ferrule-oppervlakken, waardoor krassen ontstaan ​​die niet kunnen worden weggepoetst.

De beschadigde ferrules kunnen doorgaans niet opnieuw worden-gepolijst. - De connector of pigtail moet worden afgesneden en vervangen. Eén niet-overeenkomend paar tijdens een late- nachtelijke onderhoudsperiode kan leiden tot een storing van meerdere- uur. Preventie is eenvoudig: controleer de kleur, lees het etiket en forceer nooit een verbinding die verkeerd aanvoelt.

Kies het juiste connectorpoetsmiddel voor uw toepassing

PC-connectoren hebben het reguliere gebruik verlaten. Als uw instelling ze nog steeds op oudere telecomapparatuur gebruikt, is vervanging nodigglasvezel connectorenzijn beschikbaar, maar tijdens de volgende onderhoudsperiode naar UPC overstappen is een goedkope upgrade.

UPC bestrijkt het breedste scala aan toepassingen. Enterprise LAN, datacenterverbindingen, metro-Ethernet, DWDM-transport - alles wat digitaal is en waarbij het rendementsverliesbudget -50 dB toelaat. Onderdelen zijn goedkoop, het ecosysteem is volwassen en de prestaties zijn bewezen.

APC is de juiste keuze als terugreflectie de systeemprestaties stimuleert: passieve optische FTTx-netwerken, CATV/RF-overlay, DAS, WDM, coherente optica en elke architectuur die via optische splitters loopt met mogelijk niet-gekoppelde poorten. De prijspremie bedraagt ​​ongeveer 10 tot 30 procent ten opzichte van gelijkwaardige UPC-onderdelen. Voor FTTH-veldinstallaties:SC APC-snelconnectorenbreng die kosten-per- verder omlaag door het elimineren van epoxy en polijsten - een technicus kan een netwerkkabel in minder dan een minuut beëindigen.

Welke lak u ook kiest, meng APC nooit met UPC op het paringspunt. Als het netwerk overgaat tussen polijsttypen, moet de overdracht plaatsvinden bij een mediaconvertor, splitter of ONU - en niet via een adapter.

Reiniging en onderhoud

Vraag een glasvezeltechnicus wat de prestaties van de connector verslechtert en het antwoord is vuil. Een deeltje op het eindvlak van de ferrule kan het inbrengverlies met meer dan 1 dB doen toenemen en het retourverlies tot een wrak veroorzaken. Inspecteer elk eindvlak op 200x of 400x met een glasvezelscoop voordat u het koppelt. Droog de cassettereiniger eerst. Als de besmetting blijft bestaan, bevochtig-en daarna-droog met IPA. Sla perslucht over - deze duwt deeltjes in de top van de ferrule in plaats van ze te verwijderen.

UPC-connectoren gaan sneller achteruit bij herhaalde paringscycli dan APC, dus als een UPC-link tijdens routinetests sluipend verlies vertoont, kan een versleten ferrule de oorzaak zijn. APC-ferrules zijn beter bestand tegen herverbindingscycli, maar vereisen nog steeds dezelfde discipline opschonen-before-mate. Voor op APC-gebaseerde PON-links voegt u een meting van het retourverlies toe aan uw acceptatiechecklist. - een vermogensmeter alleen zal een connector met slechte polijstprestaties onder een hoek niet detecteren.

Waar de connector-polijsttechnologie naartoe gaat

50G-PON en coherente optica in metro-/toegangsnetwerken scherpen de-reflectietoleranties verder aan. APC is steeds vaker de standaard voor elke hoge-speed single-link die gebruikmaakt van geavanceerde modulatie. Geautomatiseerd polijsten en interferometrische inspectie hebben de kloof tussen invoegverlies tussen APC en UPC gedicht - wat overblijft is het rendementsverliesvoordeel, en dat is natuurkunde: de hoek van 8 graden is een structurele rand die geen vlak polijstmiddel kan repliceren.

Kortom: UPC voor digitaal, APC voor alles wat reflectie-gevoelig is. Match de polijsttypes van begin tot eind, houd de adereindhulzen schoon en de connectoren doen de rest.
