In eenFBT-splitter versus PLC-splitterTer vergelijking: geen van beide technologieën is automatisch beter voor elk glasvezelnetwerk. FBT is meestal de eerste optie om te evalueren wanneer een project een laag aantal poorten, een gedefinieerd golflengtevenster of een ongelijke verdeling zoals 10/90 nodig heeft. PLC is over het algemeen de sterkere keuze voor gelijke splitsing met hoge -dichtheid, brede golflengtedekking en consistente uitvoerprestaties in FTTH- en PON-netwerken.
De beslissing mag niet alleen gebaseerd zijn op de naam van de technologie of de eenheidsprijs. Aantal poorten, splitspatroon, maximaal invoegverlies, uniformiteit, bedrijfsgolflengten, pakkettype, connectorverlies en het volledige optische budget hebben allemaal invloed op de vraag of een splitter geschikt is.
Lezers die behoefte hebben aan een bredere introductie kunnen dit eerst doornemengids voor optische splittertypen en werkingsprincipes. In de onderstaande paragrafen wordt specifiek ingegaan op de verschillen tussen FBT- en PLC-ontwerpen en hoe deze verschillen kunnen worden omgezet in een verdedigbare selectie.
FBT of PLC: Snelle selectiegids
| Projectvereiste | Technologie om eerst te evalueren | Reden |
|---|---|---|
| Ongelijke verdeling zoals 5/95, 10/90 of 20/80 | FBT | FBT-koppelingen zijn gewoonlijk ontworpen voor asymmetrische optische stroomverdeling. |
| Eenvoudige 1×2-splitsing op een gedefinieerde golflengte | FBT of PLC | Beide kunnen werken; vergelijk gegarandeerd verlies, bandbreedte, pakket en totale geïnstalleerde kosten. |
| Gelijke 1×8, 1×16, 1×32 of 1×64 verdeling | PLC | PLC-technologie is zeer geschikt voor compacte, hoge- en uniforme, gelijke splitsing. |
| FTTH-netwerk dat verschillende PON-golflengteplannen ondersteunt | PLC | Breedband-PLC-producten worden doorgaans gespecificeerd voor een breed werkingsbereik met enkele- modus. |
| Bewakingskraan die het meeste vermogen op het doorgaande pad moet behouden | FBT | Bij een asymmetrische koppelingsverhouding kan slechts een klein percentage worden gereserveerd voor monitoring. |
| Buitenkast of sluiting | Gekwalificeerde afgewerkte montage | Geschiktheid voor gebruik buitenshuis hangt af van de verpakking, afdichting, pigtail-bescherming en kwalificatie, en niet alleen van PLC- of FBT-technologie. |
| Laagste initiële componentprijs | Project-specifieke vergelijking | Connectorisatie, veldsplitsing, behuizingsruimte, testvereisten en vervangingsarbeid kunnen opwegen tegen de prijs van de kale componenten. |
Wat doet een optische splitter?
Een optische splitter is een passieve component die het optische ingangsvermogen verdeelt over twee of meer uitgangsvezels. Het versterkt, regenereert of schakelt het signaal niet elektronisch. Elke uitgang krijgt dus minder optisch vermogen dan de ingang, zelfs als het apparaat zelf geen productieverlies kent.
Optische splitters worden gebruikt in FTTH, GPON, XGS-PON, optische distributienetwerken, monitoringlinks en andere punt-naar-multipoint-systemen. Configuraties kunnen worden geschreven als 1×2, 1×8 of 2×16, waarbij het eerste getal het aantal ingangen identificeert en het tweede het aantal uitgangen identificeert.
De voorwaardenkoppelingEnsplitteroverlappen elkaar soms. Een koppelaar kan optisch vermogen combineren of verdelen, terwijl een splitter vaak wordt gebruikt wanneer het primaire doel distributie naar verschillende uitgangen is. Voor een meer gedetailleerde uitleg van de parameters die door deze apparaten worden gedeeld, raadpleegt u deze handleidingspecificaties voor glasvezelkoppelingen en splitters.

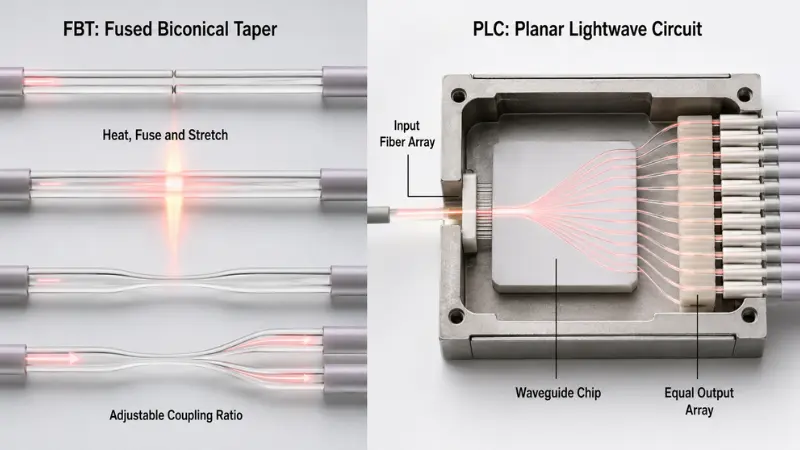

Hoe werken FBT- en PLC-splitters?
FBT-splittertechnologie
FBT staat voorGesmolten biconische conus. Tijdens de productie worden twee of meer optische vezels uitgelijnd, verwarmd, versmolten en uitgerekt om een taps toelopend koppelgebied te creëren. Het productieproces bepaalt hoe optische energie tussen de vezels wordt overgedragen.
Omdat de koppeling verstelbaar is, zijn FBT-apparaten vooral handig bij ongelijke verhoudingen. Commerciële producten kunnen worden ontworpen voor 50/50, 40/60, 20/80, 10/90 of andere gespecificeerde distributies. AFL publiceert bijvoorbeeld gefuseerde breedbandkoppelingen met beschikbare koppelingsverhoudingen van 5% tot 50%. Dit is een productfamilievoorbeeld-in plaats van een universele specificatie voor elk FBT-apparaat.AFL's officiële informatie over breedbandkoppelingenbiedt de bijbehorende reikwijdte en kwalificatiedetails.
Een compacte1×2 FBT glasvezelsplitterkan daarom geschikt zijn voor een monitoringkraan, een tak met een laag-tal of een toepassing waarbij twee paden verschillende energieniveaus vereisen.
De FBT-prestaties moeten nog steeds worden beoordeeld op basis van het daadwerkelijke gegevensblad. Sommige producten zijn geoptimaliseerd voor geselecteerde golflengtevensters, terwijl er ook gekwalificeerde breedbandontwerpen beschikbaar zijn. Het is niet juist om aan te nemen dat elke FBT-splitter dezelfde golflengtegevoeligheid, hetzelfde temperatuurbereik of dezelfde poorttelbeperking heeft.
PLC-splittertechnologie
PLC staat voorVlak lichtgolfcircuit. Een PLC-splitter maakt gebruik van optische golfgeleiders die op een chip zijn gevormd. Een input-fiber-array en een output-fiber-array zijn nauwkeurig uitgelijnd met de chip, verbonden en beschermd in de uiteindelijke behuizing.
Deze structuur is zeer geschikt voor een gelijke stroomverdeling over vele uitgangen. Een gepubliceerde AFL PLC-splitterfamilie specificeert bijvoorbeeld de werking over 1260–1650 nm, zelfs gesplitst over de aangegeven bandbreedte, lage PDL en configuraties die zich uitstrekken van 1 × 4 tot 2 × 32. Deze cijfers gelden voor die productfamilie en mogen niet worden beschouwd als garanties voor elke PLC-splitter.AFL's PLC-splitterspecificatiestelt ook dat de vermelde waarden voor invoegverlies- connectoren uitsluiten.
Kopers kunnen de beschikbare bekijkenProductassortiment PLC-splittersbij het matchen van poortaantal, connector, pigtail en pakketvereisten.

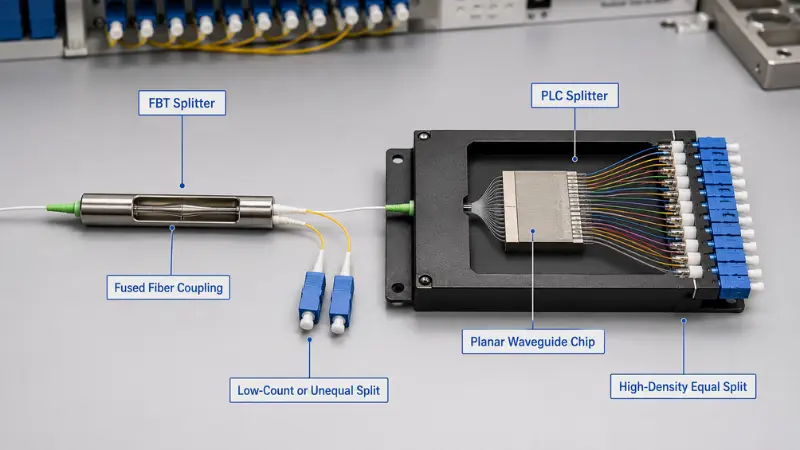

FBT-splitter versus PLC-splittervergelijking
| Vergelijkingsfactor | FBT-splitter | PLC-splitter |
|---|---|---|
| Optische structuur | Gesmolten en taps toelopende optische vezels | Golfgeleidercircuit met uitgelijnde invoer- en uitvoervezelarrays |
| Typisch splitpatroon | Gelijk of ongelijk | Meestal gelijk |
| Sterkste toepassing | Weinig-takken en asymmetrische tikken | Gelijke verdeling met hoge- dichtheid |
| Golflengte gedrag | Hangt sterk af van het gekozen productontwerp en golflengtevenster | Breedbandproducten zijn algemeen beschikbaar voor netwerken met single-toegangsmodus |
| Hoge output telt | Er kunnen meerdere gefuseerde fasen nodig zijn, waardoor het cumulatieve verlies en de complexiteit van de montage toenemen | Zeer geschikt voor compacte configuraties met een hoog-poort-aantal |
| Uniformiteit van de haven | Product-specifiek en moeilijker te beheren voor veel opeenvolgende outputs | Over het algemeen beter geschikt voor het controleren van de uniformiteit over veel gelijke outputs |
| Pakketgrootte | Apparaten met een laag-aantal kunnen compact zijn; meerdere podia vereisen mogelijk meer ruimte | Hoge outputaantallen kunnen in compacte modules worden verpakt |
| Temperatuur- en milieuprestaties | Afhankelijk van pakket en kwalificatie | Afhankelijk van pakket en kwalificatie |
| Kostentendens | Kan voordelig zijn voor eenvoudige ontwerpen met een laag-aantal of ongelijke ontwerpen | Biedt vaak een betere waarde omdat het aantal poorten gelijk is en de dichtheid toeneemt |
| Algemeen netwerkgebruik | Controle, tikarchitecturen en geselecteerde distributie met lage{0}} aantallen | FTTH, GPON, XGS-PON en ODN-distributie met hoge- dichtheid |
De tabel beschrijft ontwerptendensen, geen contractuele beperkingen. Een PLC-splitter van lage- kwaliteit kan slechter presteren dan een goed-gekwalificeerde FBT-koppeling. Het technologielabel is geen vervanging voor een volledige specificatie en testrapport.
Optische parameters die de prestaties bepalen
| Parameter | Wat het betekent | Hoe het te vergelijken |
|---|---|---|
| Maximaal insteekverlies | Het hoogst toegestane verlies van de invoer naar een uitvoerpoort | Gebruik de gegarandeerde maximale waarde en bevestig of er connectoren zijn meegeleverd. |
| Uniformiteit | Het verliesverschil tussen de beste en slechtste uitvoerpoorten | Gebruik de maximaal toegestane variatie, niet alleen het gemiddelde uitgangsvermogen. |
| PDL | Verliesvariatie veroorzaakt door veranderingen in de polarisatietoestand | Vergelijk de maximale PDL over het gespecificeerde golflengte- en temperatuurbereik. |
| Terug verlies | Een maatstaf voor de optische reflectie die terugkeert naar de bron | Hogere rendements-verlieswaarden duiden over het algemeen op een lagere reflectie. |
| Directiviteit | Isolatie tussen optische paden of uitgangspoorten | Controleer de gegarandeerde minimumwaarde en de geldende testomstandigheden. |
| Golflengte-afhankelijk verlies | Variatie in insertieverlies over het operationele golflengtebereik | Bevestig de volledige operationele band in plaats van slechts één testgolflengte te controleren. |
| Temperatuur-afhankelijk verlies | Verandering in het invoegverlies als de temperatuur van het onderdeel verandert | Verwar een aangegeven werkingsbereik niet met gegarandeerde optische stabiliteit binnen dat bereik. |
| Connectorverlies | Extra verlies veroorzaakt door in de fabriek-geïnstalleerde connectoren en veldkoppeling | Bevestig of de splitterspecificatie betrekking heeft op kale vezels, pigtails of een volledige connectorconstructie. |
Insertieverlies verdient bijzondere aandacht. Een gepubliceerde waarde beschrijft mogelijk alleen de kale splitter, terwijl een andere leverancier mogelijk in de fabriek-geïnstalleerde connectoren vermeldt. Deze twee waarden kunnen niet rechtstreeks worden vergeleken.
Connectorpoetsmiddel heeft ook invloed op de reflectie en paringscompatibiliteit. SC/APC wordt veel gebruikt in toegangsnetwerken waar reflectiecontrole belangrijk is, maar de juiste interface moet passen bij de apparatuur, adapter en bestaande installatie. APC- en UPC-eindvlakken mogen niet rechtstreeks op elkaar aansluiten. Deze gids voorPC-, UPC- en APC-connectorpoetsmiddellegt de mechanische verschillen en de -rendementsverschillen uit.
Hoe de splitratio het optische verlies beïnvloedt?
Zelfs een ideale passieve splitter moet het beschikbare vermogen verdelen. Voor een gelijke 1×N-splitter is het theoretische splitsingsverlies:
Ideaal splijtverlies=10 × log10(N)
| Gelijke splitsing | Geschat ideaal verlies |
|---|---|
| 1×2 | 3,0 dB |
| 1×4 | 6,0 dB |
| 1×8 | 9,0 dB |
| 1×16 | 12,0 dB |
| 1×32 | 15,1 dB |
| 1×64 | 18,1dB |
Dit zijn wiskundige minima. Het werkelijke maximale inbrengverlies is hoger omdat het vervaardigde apparaat overmatig verlies, overgangsverlies en, indien van toepassing, connectorverlies introduceert.
Representatieve productopties omvatten a1×2 PLC-splitter, 1×8 PLC-splitter, 1×16 PLC-splitter, 1×32 PLC-splitterEn1×64 PLC-splitter. Hun werkelijke limieten moeten worden ontleend aan de overeenkomstige goedgekeurde specificatie in plaats van aan de bovenstaande theoretische tabel.

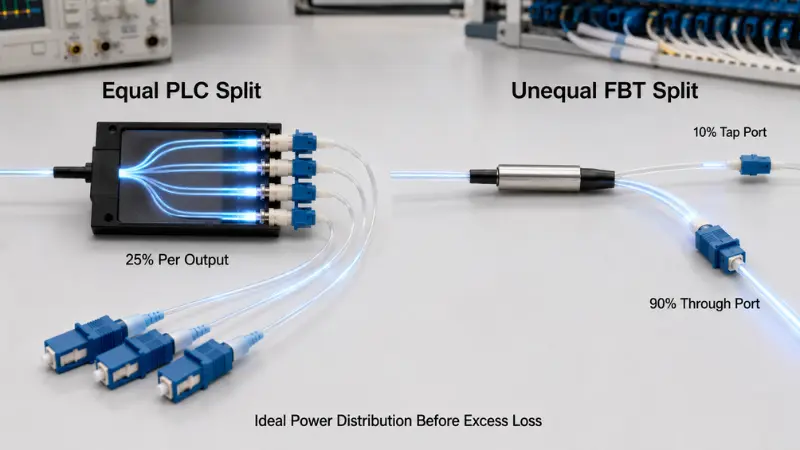

Ongelijk FBT-gesplitst verlies
Voor een ongelijke tak die een breuk ontvangtpvan het ingangsvermogen is het ideale takverlies:
Ideaal vertakkingsverlies=−10 × log10(p)
Voor een theoretische verdeling van 10/90:
- De 10%-tak heeft een ideaal verlies van 10,0 dB.
- De 90%-tak heeft een ideaal verlies van ongeveer 0,46 dB.
Het werkelijke invoegverlies op beide paden zal hoger zijn omdat de koppelaar overmatig verlies heeft en een toegestane tolerantie voor de koppelingsverhouding heeft. De aankoopspecificatie moet daarom voor elk pad de tappoort, de doorvoerpoort, de koppelingstolerantie en het maximale verlies identificeren.
Dit verschil is de reden waarom FBT relevant blijft in lange of vertakte toegangslay-outs. Een meer gedetailleerde toepassingsbespreking is beschikbaar in deze handleidingonevenwichtige splitsing voor FTTH-projecten op het platteland.

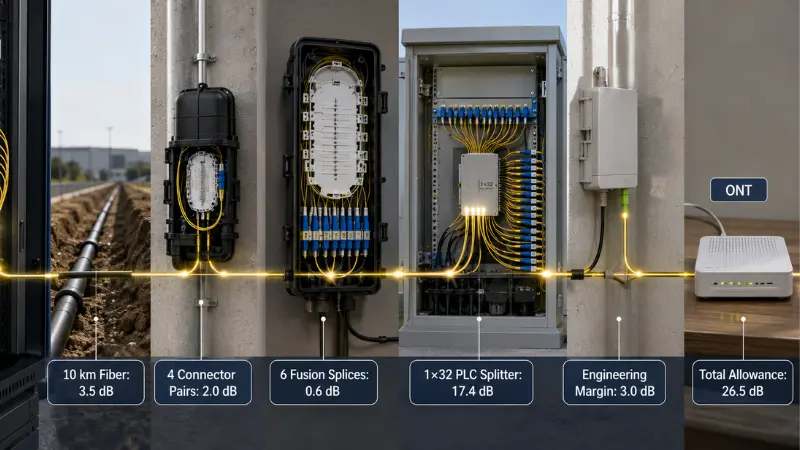

Uitgewerkt voorbeeld: een 1×32 PLC optisch budget
Het volgende is een illustratieve berekening, geen universeel PON-ontwerp. Elke waarde moet worden vervangen door de feitelijke kabel-, component- en apparatuurspecificatie voor het project.
| Verlies item | Voorbeeld veronderstelling | Berekende vergoeding |
|---|---|---|
| Vezelverzwakking | 10 km × 0,35 dB/km | 3,5 dB |
| Gekoppelde connectorparen | 4 × 0,5 dB | 2,0 dB |
| Fusieverbindingen | 6 × 0,1 dB | 0,6 dB |
| 1×32 PLC-splitter | Maximaal 17,4 dB, gebaseerd op één gepubliceerde kale-splitterproductfamilie | 17,4 dB |
| Engineering en verouderingsmarge | Projectaanname | 3,0 dB |
| Totale padvergoeding | 26,5dB |
Het splittercijfer van 17,4 dB komt uit één AFL PLC-gegevensblad en sluit connectoren expliciet uit. Het is alleen opgenomen om de berekeningsmethode aan te tonen.
Als de geselecteerde OLT- en ONT-combinatie een geverifieerd optisch budget van 29 dB biedt onder de toepasselijke bedrijfsomstandigheden, blijft er in dit voorbeeld 2,5 dB over na de aangegeven technische marge. Als het apparatuurbudget lager is, het pad langer is of er extra aansluitingen worden toegevoegd, kan het ontwerp mislukken.
Voor een goede berekening moet gebruik worden gemaakt van:
- Maximaal componentverlies in plaats van typisch verlies
- Het langste geplande optische pad
- De slechtste splitter-uitgangspoort
- De juiste golflengte-afhankelijke vezelverzwakking
- Alle connectoren, adapters en verbindingspunten
- De feitelijke OLT- en ONT-optische klasse
- Een overeengekomen engineering- en verouderingsmarge
Gecentraliseerde versus gecascadeerde splitsing
| Architectuur | Voordelen | Risico's en afwegingen- |
|---|---|---|
| Gecentraliseerde splitsing | Eén hoofdsplitsingsfase, eenvoudigere verliesboekhouding, eenvoudiger havenbeheer en minder passieve fasen | Mogelijk zijn meer distributievezels en een zorgvuldige plaatsing van de centrale splitterlocatie vereist |
| Gecascadeerde splitsing | Kan kleinere gesplitste podia dichter bij abonneegroepen plaatsen en gedistribueerde netwerklay-outs ondersteunen | Voegt splitterfasen, verbindingspunten, cumulatief overtollig verlies en de complexiteit van het oplossen van problemen toe |
Een 1×4-splitter gevolgd door een 1×8-splitter creëert een algehele 1×32-splitsing, maar het padverlies is niet beperkt tot de ideale 1×32-verdeling van 15,1 dB. Het ontwerp moet het gespecificeerde invoegverlies van beide splittertrappen optellen, samen met de verbindingen en splitsingen daartussen.
CommScope documenteert weinig-PLC-modules in gedistribueerde gesplitste architecturen waarbij een andere splittertrap verder in de buiteninstallatie wordt geïnstalleerd. Dit toont aan dat PLC-producten met een laag aantal- ook kunnen worden gebruikt in gecascadeerde ontwerpen; architectuur mag niet alleen uit de naam van de technologie worden afgeleid.
Wanneer een FBT-splitter beter past?
FBT moet eerst worden geëvalueerd als de vereiste stroomverdeling ongelijk is. Het monitoren van tapkranen, geënsceneerde landelijke vestigingen en koppelingen met opzettelijk verschillende vestigingsbudgetten zijn sterkere redenen om voor FBT te kiezen dan simpelweg de aankoopprijs te vergelijken met PLC.
FBT kan ook geschikt zijn voor een splitsing met een laag{0}}aantal op een duidelijk gedefinieerde golflengte, vooral wanneer het project geen brede compatibiliteit met meerdere- golflengten of toekomstige migratie via hetzelfde passieve pad vereist.
Controleer vóór goedkeuring:
- Ontworpen golflengtevenster
- Koppelingsverhouding en verhoudingstolerantie
- Maximaal invoegverlies voor elke uitgang
- Retourverlies en directiviteit
- Temperatuur-afhankelijke prestaties
- Pakket, vezelbescherming en connectortype
Wijs niet elk FBT-apparaat af omdat het gebruik maakt van fused-technologie. Er bestaan gekwalificeerde breedband-FBT-producten, en hun prestaties moeten worden beoordeeld aan de hand van het specifieke gegevensblad en het bewijs van betrouwbaarheid. Omgekeerd mag u geen FBT-product met een smal-venster gebruiken in een netwerk waarvan de toekomstige golflengtevereisten niet zijn gedefinieerd.
Wanneer een PLC-splitter beter past
PLC is over het algemeen de meer praktische keuze wanneer het project veel gelijke outputs, compacte verpakkingen en gecontroleerde poort-naar-poortuniformiteit vereist. Deze omstandigheden zijn gebruikelijk bij FTTH-distributie met behulp van 1×8, 1×16, 1×32 en 1×64 configuraties.
PLC is ook een sterkere kandidaat wanneer dezelfde passieve infrastructuur meerdere toegangs-netwerkgolflengteplannen moet ondersteunen. De fysieke-laagvereisten voor GPON en XGS-PON zijn gedefinieerd in de toepasselijkeITU-T G.984.2 GPON-aanbevelingEnITU-T G.9807.1 XGS-PON-aanbeveling. Ontwerpers moeten de huidige apparatuurspecificaties en toepasselijke aanbevelingen gebruiken in plaats van aan te nemen dat elk netwerk hetzelfde golflengteplan of hetzelfde optische budget gebruikt.
PLC is niet automatisch een buitenproduct. Een stalen buis, ABS-module of cassette moet nog steeds worden beschermd in een behuizing die geschikt is voor de installatie. De betrouwbaarheid hangt af van de complete montage, inclusief pigtails, trekontlasting, connectoren, adapters, afdichting en milieukwalificatie.
Selectieproces voor splitters in zeven- stappen
- Definieer de stroomverdeling:Specificeer gelijke of ongelijke uitgangen, aantal ingangen, aantal uitgangen en eventuele vereiste tap- of via-poorten.
- Maak een lijst van elke huidige en geplande golflengte:Neem upstream-, downstream-, overlay- en migratievereisten op.
- Selecteer de gesplitste architectuur:Vergelijk gecentraliseerde en gecascadeerde ontwerpen, niet alleen het uiteindelijke aantal abonnees.
- Bereken het optische budget in het slechtste- geval:Gebruik maximale verliezen, de langste route en de zwakste splitteruitgang.
- Definieer de installatieomgeving:Vermeld de verwachtingen voor gebruik binnen of buiten, temperatuurbereik, vochtigheid, behuizing, hantering en service-levensduur.
- Kies het pakket en de connector:Zorg ervoor dat de module past bij de lasbak, klemmenkast, kast, ODF of rek.
- Kwaliteitsdocumentatie beoordelen:Vraag gegarandeerde specificaties, testgolflengten, geserialiseerde rapporten en toepasselijk kwalificatiebewijs aan.
Voor projecten waarbij splitters, adapters, pigtails, aansluitdozen en patchkabels in dezelfde stuklijst voorkomen,FTTH-aankoopgids voor passieve componentenbiedt een breder inkoopkader.
Pakket- en connectorselectie
| Pakkettype | Typische installatie | Belangrijkste voordeel | Belangrijkste overweging |
|---|---|---|---|
| Kale vezels | Geïntegreerde module, beschermde lasbak of montage op maat | Kleinste voetafdruk | Vereist een gecontroleerde behandeling en volledige externe bescherming |
| Stalen buis of blokloos | Lasbak, sluiting of compacte verdeelkast | Verbeterde mechanische bescherming met een compacte vorm | Vezelroutering en buigradius blijven van cruciaal belang |
| ABS-module | Wanddoos, kast of beschermde verdeelkast voor buiten | Pigtails met mantel en sterkere componentbescherming | Neemt meer ruimte in beslag dan een kaal of stalen-buisapparaat |
| LGX of plug-cassette | Modulaire kast, ODF of verdeelframe | Snelle vervanging, duidelijke poortidentificatie en plug-en-installatie | Vereist compatibele chassisafmetingen en adapterindeling |
| Rack-splitter voor montage | Centraal kantoor, technische ruimte of rack met hoge{0}}dichtheid | Georganiseerde toegang aan de voorkant en hoge havencapaciteit | Verbruikt rackruimte en voegt adapterverbindingen toe |
Dit overzicht vanSoorten PLC-splitterpakkettenkan helpen bij het afstemmen van de optische component op de behuizing. Een splitter bedoeld voor toegangsdistributie aan de muur- kan ook worden geïntegreerd in een geschikte behuizing zoals een24-aderige glasvezelverdeelkast, op voorwaarde dat de ladecapaciteit, het aantal adapters, de kabelgeleiding en de afdichtingsvereisten overeenkomen met het project.
Splitters met connectoren verminderen het laswerk in het veld en vereenvoudigen de vervanging, maar elk gekoppeld paar zorgt voor verlies en vereist inspectie van het eindoppervlak. Pigtails zonder aansluiting kunnen het aantal adapterpunten verminderen, maar vereisen fusie-lasapparatuur, getrainde installateurs en beschermde lasopslag.
Hoe leveranciersgegevensbladen vergelijken?
| Artikel om aan te vragen | Wat de leverancier moet vermelden | Risico als het ontbreekt |
|---|---|---|
| Configuratie | 1×N of 2×N, gelijke of ongelijke verhouding, poortidentificatie | Het geleverde apparaat komt mogelijk niet overeen met de netwerkarchitectuur. |
| Bedrijfsgolflengte | Compleet gegarandeerd golflengtebereik | Verlies kan acceptabel zijn bij één golflengte, maar niet over de vereiste serviceband. |
| Invoegverlies | Maximaal verlies voor elke configuratie en of er connectoren zijn meegeleverd | Offertes van leveranciers kunnen niet op dezelfde basis worden vergeleken. |
| Uniformiteit | Maximale variatie van poort-naar-poortverlies | De ene abonneetak kan aanzienlijk minder marge hebben dan de andere. |
| PDL | Maximale waarde en testomstandigheden | Prestatievariaties kunnen verborgen zijn achter een gemiddeld invoegverlies-. |
| Retourverlies en directiviteit | Gegarandeerde minimumwaarden | Reflectie- en poortisolatieprestaties blijven onbekend. |
| Temperatuurprestaties | Werkbereik en toegestane optische verandering binnen dat bereik | Een breed temperatuurlabel vertegenwoordigt mogelijk geen stabiele optische prestaties. |
| Pakket en vezels | Afmetingen, vezeltype, coating, mantel, pigtaillengte en buigvereisten | Het apparaat past mogelijk niet in het beoogde bakje, de doos of het rek. |
| Connectorspecificatie | Connectortype, polijstmiddel, kwaliteit en of het testen de connector omvat | Tijdens de installatie kunnen er onverwacht verlies of compatibiliteitsproblemen optreden. |
| Testrapport | Testgolflengten, individuele poortresultaten, serienummer en testdatum | Het geleverde product is niet te herleiden naar de gerapporteerde afmetingen. |
GR-1209- en GR-1221-claims
GR-1209 en GR-1221 worden vaak samen genoemd wanneer leveranciers de kwalificatie van passieve optische componenten en betrouwbaarheidsgarantie op de lange termijn bespreken. Een claim zoals 'Voldoet aan Telcordia' moet het volgende identificeren:
- De toepasselijke norm en uitgifte
- De geteste productconfiguratie
- Het testlaboratorium
- De testscope en toepasselijke secties
- Of het resultaat nu van toepassing is op het kale onderdeel of op een volledige connectorconstructie
Inkomende inspectie en testen
- Bevestig de productidentiteit:Controleer technologie, configuratie, verhouding, golflengte, vezel, pigtail-lengte, connectorpolijsting, serienummer en label.
- Inspecteer het pakket en de vezels:Let op gebroken buizen, losse trekontlastingen, scherpe bochten, beschadigde mantels, blootliggende vezels of onjuiste poortnummering.
- Inspecteer en reinig de eindvlakken van de connectoren:Sluit geen vervuilde splitter aan op de testset of het live netwerk.
- Stel een referentie in en meet elke output:Gebruik een stabiele bron en een gekalibreerde optische vermogensmeter op de gespecificeerde testgolflengten. Registreer het verlies van elke poort en bereken de uniformiteit op basis van de beste en slechtste resultaten.
- Vergelijk resultaten met contractuele limieten:Gebruik geen generieke internettabel als standaard voor wel of niet slagen.
- Traceerbare gegevens bewaren:Bewaar de inkooporder, batch, serienummer, testgolflengte, identificatie van de testapparatuur, operator en inspectiedatum.
Een normale ontvangstcontrole met behulp van een bron- en vermogensmeter kan het invoegverlies en de uniformiteit verifiëren. Voor onafhankelijke PDL-, retour--verlies- of omgevingsverificatie zijn mogelijk speciale apparatuur, een gekwalificeerd laboratorium of kwalificatiegegevens van leveranciers vereist.
Vijf veel voorkomende selectiefouten
- Alleen kiezen op eenheidsprijs:Een goedkopere kale component kan meer veldsplitsing, behuizingsruimte, arbeid en probleemoplossing vereisen.
- Typisch verlies vergelijken met maximaal verlies:Een typische waarde beschrijft de verwachte prestaties; een maximale waarde definieert de contractuele limiet. Ze zijn niet uitwisselbaar.
- Connectoropname negeren:Een kale splitterspecificatie kan niet rechtstreeks worden vergeleken met een module met connectoren, tenzij de meetgrenzen hetzelfde zijn.
- Ervan uitgaande dat elke PLC-splitter superieur is:Chipkwaliteit, fiber-array-uitlijning, verpakking, connectoren en testen bepalen het eindresultaat.
- Toekomstige golflengten en architectuurveranderingen vergeten:Een splitter die werkt voor de huidige dienst kan een latere PON-migratie of overlay beperken.
Offerteaanvraagspecificatiesjabloon
Voor een leveranciersaanvraag kan het volgende blok worden aangepast:
Benodigde technologie: FBT / PLC / leveranciersaanbeveling
Ingangs- en uitgangsconfiguratie: 1×__ / 2×__
Splitspatroon: gelijk / ongelijk __% / __%
Bedrijfsgolflengtebereik: __
Maximaal insteekverlies: __ dB, connectoren inbegrepen/exclusief
Maximale uniformiteit: __ dB
Maximale PDL: __ dB
Minimaal retourverlies: __ dB
Minimale directiviteit: __ dB
Pakkettype en afmetingen: __
Vezeltype en varkensstaartlengte: __
Type connector en polijstmiddel: __
Bedrijfs- en opslagtemperatuur: __
Installatieomgeving: binnen-/buitenbehuizing/sluiting/rek
Vereist testrapport: individueel / batch
Vereist betrouwbaarheids- of kwalificatiebewijs: __
Vereiste etikettering en traceerbaarheid van serienummer-: __
Veelgestelde vragen
Vraag: Wat is beter, FBT of PLC?
A: FBT is doorgaans het betere startpunt voor een laag-aantal of ongelijke stroomverdeling. PLC is over het algemeen het betere startpunt voor gelijke splitsing met hoge -dichtheid over een breed golflengtebereik. Het uiteindelijke antwoord hangt af van de gegarandeerde productspecificatie en het volledige optische budget.
Vraag: Is PLC altijd minder verlies dan FBT?
A: Nee. Het onvermijdelijke theoretische verlies wordt bepaald door de manier waarop het optische vermogen wordt verdeeld. PLC biedt doorgaans een sterkere uniformiteit en verpakkingsefficiëntie voor veel gelijke outputs, maar het daadwerkelijke invoegverlies moet worden vergeleken met behulp van maximale waarden onder dezelfde testomstandigheden.
Vraag: Voegt een 1×32 splitter slechts 15,1 DB toe?
A: Nee. Ongeveer 15,1 dB is het ideale wiskundige verlies van het gelijkmatig verdelen van het vermogen over 32 uitgangen. De eigenlijke splitter voegt overtollig verlies toe, en het volledige pad kan ook connectoren, adapters, splitsingen, vezelverzwakking en technische marge omvatten.
Vraag: Kunnen FBT-splitters worden gebruikt in PON-netwerken?
A: Ze kunnen worden gebruikt als hun splitratio, golflengtebereik, invoegverlies, milieuprestaties en architectuur passen bij het netwerk. PLC is gebruikelijker voor FTTH-splitsing met een hoog-aantal, maar FBT kan een laag-aantal of asymmetrische vertakkingen bedienen.
Vraag: Kunnen PLC-splitters in cascade worden geplaatst?
EEN: Ja. PLC-splitters kunnen worden gebruikt in gecentraliseerde of gecascadeerde lay-outs. Elke fase moet afzonderlijk worden opgenomen in het optische budget, en de extra aansluitpunten moeten worden overwogen bij onderhoud en foutisolatie.
V: Moet ik een splitter met connector of splits-kiezen?
A: Kies een module met connector als snelle installatie, vervanging en poorttoegang prioriteit zijn. Kies een apparaat dat klaar is voor splitsing- als het beperken van adapterpunten en het integreren van de splitter in een beschermde splitsingsbak belangrijker zijn.
Conclusie
De beslissing tussen FBT-splitter en PLC-splitter begint met de vereiste stroomverdeling. Een ongelijke monitoringtap of een eenvoudige aftakking met een laag-aantal wijst vaak in de richting van FBT. FTTH-distributie met gelijke hoge-dichtheid, brede golflengtecompatibiliteit en gecontroleerde poortuniformiteit wijzen over het algemeen in de richting van PLC.
Technologieselectie is slechts de eerste stap. Een betrouwbare beslissing vereist ook maximaal invoegverlies, uniformiteit, golflengtedekking, omgevingslimieten, verpakking, connector, testdocumentatie en een volledig optisch budget in het slechtste- geval.
Door deze vereisten in de offerteaanvraag op te nemen, wordt de dubbelzinnigheid van offertes verminderd en wordt een betrouwbaarder netwerkontwerp ondersteund. Projectkopers kunnen datdien de splitterspecificatie in voor technische beoordeling en offertebeoordelingzodra de vereiste verhouding, pakket, connector en bedrijfsomstandigheden zijn gedefinieerd.
