Differentiatieanalyse van glasvezelverdeelframes, klemmenkasten, verdeelkasten en ODF-frames
Deze vier hebben vergelijkbare kenmerken, vooral weerspiegeld in hun basisfuncties:
1. Fixatie en bescherming
Nadat de glasvezelkabel is gesmolten met de staartkabel, kan deze de buitenmantel van de kabel mechanisch bevestigen, aarddraadbescherming installeren en de uiteinden en vezels groeperen ter bescherming om ervoor te zorgen dat de kabel en de kern niet worden beschadigd.
2. Toewijzingsfunctie
Steek de connector op de staartkabel in de adapter om een optische padverbinding te maken met de optische connector aan de andere kant van de adapter. De adapter en connector moeten voldoen aan flexibele aansluit- en loskoppelvereisten, en het optische pad moet vrij kunnen worden aangepast en getest.
3. Lasfunctie
Ze kunnen de optische vezels in de glasvezelkabel samensmelten met de staartkabel, overtollige optische vezels oprollen en opslaan, en de fusieverbinding beschermen.
4. Opslagfunctie
Ze bieden plaats aan verschillende onderling verbonden optische kabels tussen racks, zodat kabels op een ordelijke en opgeruimde manier kunnen worden opgeborgen. Het interieur van het glasvezelverdeelframe moet worden ontworpen met voldoende ruimte en redelijke methoden, zodat de glasvezelkabellijnen duidelijk kunnen worden gerouteerd, gemakkelijk kunnen worden aangepast en aan de minimale buigradiusvereisten kunnen voldoen.
De differentiatiekenmerken van de vier liggen vooral in hun verschillende applicatieomgevingen:

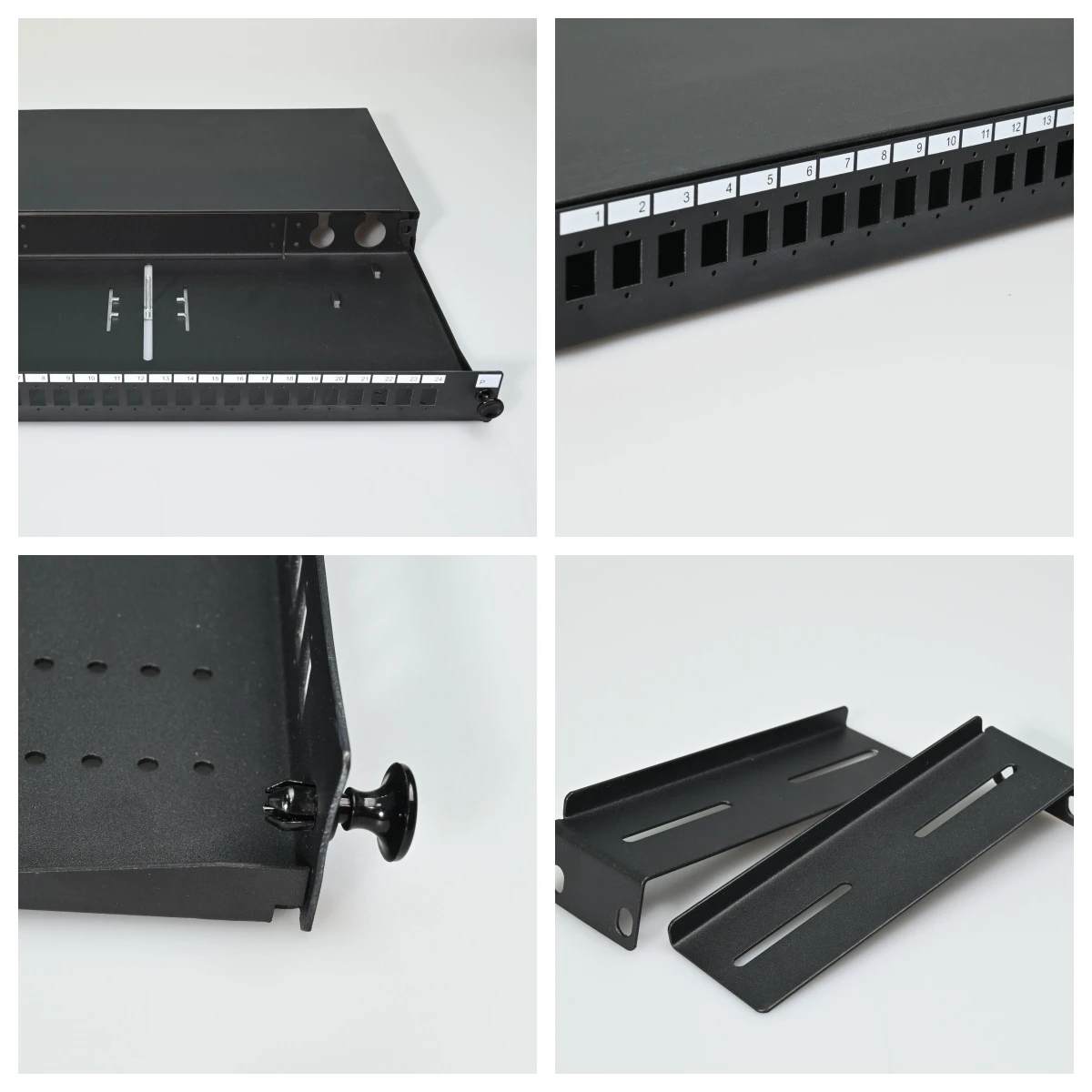

1. Glasvezelverdeelframe
Het wordt voornamelijk gebruikt om verticale backbone- en horizontale optische kabels aan te sluiten, het is meestal een 19-inch rack met een hoogte van 1U. Het aantal poorten in het glasvezeldistributieframe is doorgaans 24 of 48. Bied een relatief universele bekabelingsfunctie, geschikt voor glasvezeltoegangsbehoeften in verschillende scenario's, zoals datacenters en communicatiebasisstations.
2. Aansluitkast
Voornamelijk het verstrekken van fusiesplitsing van optische vezels, fusiesplitsing van optische vezels en staartvezels, en overdrachtsfunctie van optische connectoren. Het wordt meestal gebruikt in situaties waarin de optische kabel in afzonderlijke vezels moet worden gesplitst, zoals het glasvezeltoegangspunt aan de gebruikerszijde in FTTH-projecten. Vaak geplaatst aan het uiteinde van een horizontale optische kabel als de dichtstbijzijnde plug- bij de eindapparatuur, met een maximum van 8 of 12 poorten voor eenvoudige installatie aan de muur of op een bureau
3.Fiber-verdeelkast
Intern uitgerust met glasvezelkabelterminals, fusiebeschermingseenheden en glasvezeladapters, wordt het gebruikt om backbone- en distributiekabels buitenshuis, in gangen of binnenshuis aan te sluiten. Het aantal poorten is meestal 24 of 48, wat vaak voorkomt in FTTH-netwerken en is een veel voorkomend klein vakje in gangen. Gezien de behoefte aan eenvoudige installatie, bediening en onderhoud kunnen glasvezelboxen qua grootte en functionaliteit worden aangepast aan verschillende toepassingsscenario's en netwerkvereisten.
4.ODF-verdeelframe
ODF-racks bevatten doorgaans glasvezelverbindingsmodules, distributie-eenheden, connectoren en beheerslots, die worden gebruikt voor het distribueren, aansluiten en beheren van optische kabels. Het ODF-distributieframe is speciaal ontworpen voor glasvezelcommunicatieruimten, met een breed scala aan poorten (12-1440 kernen), geschikt voor grootschalige glasvezelbekabelingsscenario's zoals datacenters, communicatiebasisstations en geïntegreerde bekabelingssystemen.
Over het algemeenglasvezeldistributieframes worden voornamelijk gebruikt voor het aansluiten en beheren van optische kabels, waardoor relatief universele bekabelingsfuncties worden geboden; Klemmenkasten zijn meer gericht op het splitsen van optische kabels en het samensmelten van optische vezels, geschikt voor specifieke toegangspunten; Vezelverdeelkasten worden voornamelijk gebruikt voor het vertakken, distribueren en beheren van optische distributiekabels, die vaak voorkomen in FTTH-netwerken; ODF-distributieframes zijn meer gericht op de distributie, verbinding en crossover van optische signalen, met verbindingen met hoge- dichtheid en mogelijkheden voor fijnvezelbeheer.
Het zijn in wezen beugels voor koppelaars, die niet direct betrokken zijn bij het datatransmissieproces, maar de nodige ondersteuning bieden voor verschillende locaties volgens specifieke toepassingsscenario's en poortconfiguratievereisten. Als belangrijk onderdeel van de glasvezelcommunicatie-infrastructuur spelen ze een onvervangbare rol bij het waarborgen van netwerkstabiliteit, het verbeteren van de transmissie-efficiëntie en het voldoen aan uiteenlopende toepassingsbehoeften.
