Gepantserd MPO/MTP-patchsnoer versus standaard MPO-trunkkabel

Een gepantserd MPO/MTP-patchsnoer wikkelt een stalen-buis of met Kevlar-versterkte mantel rond een multi-vezelsamenstel om drukbelastingen, blootstelling aan knaagdieren en omgevingen met hoge- trillingen te overleven. Een standaard MPO-trunkkabel maakt gebruik van een lichtere dubbel-mantelconstructie die is geoptimaliseerd voor schone, klimaat-gecontroleerde datacenterpaden. De keuze tussen deze hangt af van waar de kabel zal komen te liggen, hoeveel fysiek misbruik hij zal tegenkomen en of uw linkbudget een iets hoger invoegverlies kan absorberen als gevolg van de dikkere constructie van het gepantserde ontwerp.

Waarom deze vergelijking nu belangrijk is

Datacenterarchitecten deden vroeger een simpele oproep: trunkkabels voor backbone-runs, patchkabels voor korte hops in een kast. Dat onderscheid geldt nog steeds, maar de fysieke omgeving rond glasvezelinfrastructuur is veranderd. Edge-implementaties zorgen ervoor dat MPO-assemblages naar fabrieksvloeren, controlekamers in de mijnbouw en 5G-shelters buitenshuis worden geduwd, waar een standaard trunkkabel binnen enkele maanden zou falen. Ondertussen hebben hyperscale-operators die duizenden 400G- en 800G-verbindingen in één hal verpakken, elke tiende dB nodig die ze kunnen besparen -, wat betekent dat ze goed moeten letten op de vraag of een gepantserde jas onnodige demping toevoegt aan een beschermd pad.

De echte technische vraag is niet welke kabel 'beter' is. Het is welke kabel aansluit bij de mechanische en optische eisen van een specifiek linksegment.

Waar elk kabeltype thuishoort

Voordat u de specificaties vergelijkt, helpt het om na te denken in termen van implementatiescenario's. De omgeving van de kabel - en niet de lijst met functies - moet bepalend zijn voor elke selectiebeslissing. Elk scenario hieronder markeert ook de mechanische en optische factoren waarmee u rekening moet houden, zodat de evaluatielogica in de context wordt ingebouwd in plaats van in een aparte checklist.

In een klimaatgestuurde datacenterkast zijn standaard MPO-trunkkabels de juiste keuze. De omgeving is schoon, temperatuur-stabiel en fysiek beschermd. Kabels krijgen hier tijdens de installatie slechts te maken met matige trekbelastingen, incidentele zijdelingse druk van naburige kabels en trillingen van HVAC. Een dubbel-laags jasje - binnenaramidegaren plus een LSZH- of plenum-buitenmantel - kan dit allemaal comfortabel aan, terwijl het voldoet aan de mechanische vereisten van IEC 60794 en TIA-568. Het gebruik van gepantserde kabels in deze omgeving verhoogt de kosten, het gewicht en de diameter zonder dat dit een betekenisvolle verbetering van de betrouwbaarheid oplevert. Trunkkabels met 24 of 48 vezels verbinden op efficiënte wijze de ruggengraat-met-bladschakelaarlagen met behulp van QSFP28- of QSFP-DD-optiek, en hun kleinere buitendiameter van 3,0 mm zorgt ervoor dat de kabelgeleiding door kabelgoten met hoge dichtheid eenvoudig blijft.

Ruggengraatlijnen tussen- rijen onder een verhoogde vloer vergen meer aandacht. Een moderne faciliteit met afgedichte kabelgoten kan vertrouwen op standaard trunks. Maar oudere gebouwen met open paden onder verhoogde vloertegels vertellen een ander verhaal - voetverkeer, rollende karren en incidentele knaagdieren veroorzaken allemaal gevaar voor verbrijzeling en schuren waarvoor een dubbele- constructie nooit is ontworpen. Als u ongedierte-incidenten hebt gedocumenteerd of uw paden worden gedeeld met zwaar materieel, rechtvaardigt dat alleen al gepantserde MPO-assemblages op backbone-segmenten. Het beslissingspunt hier is eenvoudig: inspecteer het traject, beoordeel de realistische mechanische bedreigingen en laat u leiden door het fysieke bewijs.

Industriële en edge-omgevingen laten weinig ruimte voor discussie. Fabrieksvloeren stellen kabels bloot aan constante trillingen van machines. Mijncontrolekamers introduceren deeltjesverontreiniging en extreme temperaturen. 5G-buitenkasten zijn bestand tegen vries{4}}dooiomstandigheden en UV-blootstelling. Militaire veldinzet combineert al het bovenstaande met impactrisico. In deze omstandigheden zijn het nominale werkbereik van een standaard trunkkabel van −20 graden tot +60 graden en de weerstand tegen verbrijzeling van grofweg 100–200 N eenvoudigweg onvoldoende. Gepantserde MPO-patchkabels, geclassificeerd van −40 graden tot +75 graden en in staat om meer dan 1000 N laterale drukkracht te weerstaan, zijn hier geen premium-upgrade - ze zijn een basisvereiste. Als uw verbinding door een ruimte loopt waar traditionele datacenterbeveiliging ontbreekt, verwijdert de gepantserde optie een storingsmodus die geen enkele vorm van zorgvuldig kabelbeheer volledig kan elimineren.

Korte cross-connect-patches in een kast - doorgaans minder dan twee meter tussen cassettes, adapterpanelen en transceivers - geven de voorkeur aan standaardMTP/MPO multimode patchkabels. De omgeving is volledig omsloten, de kabel wordt na de eerste installatie nauwelijks gehanteerd en flexibiliteit is belangrijker dan drukweerstand. Gepantserde stijfheid kan zelfs tegen u werken in krappe behuizingen waar de buigradius beperkt is.

Wat zit er eigenlijk in elke kabel?

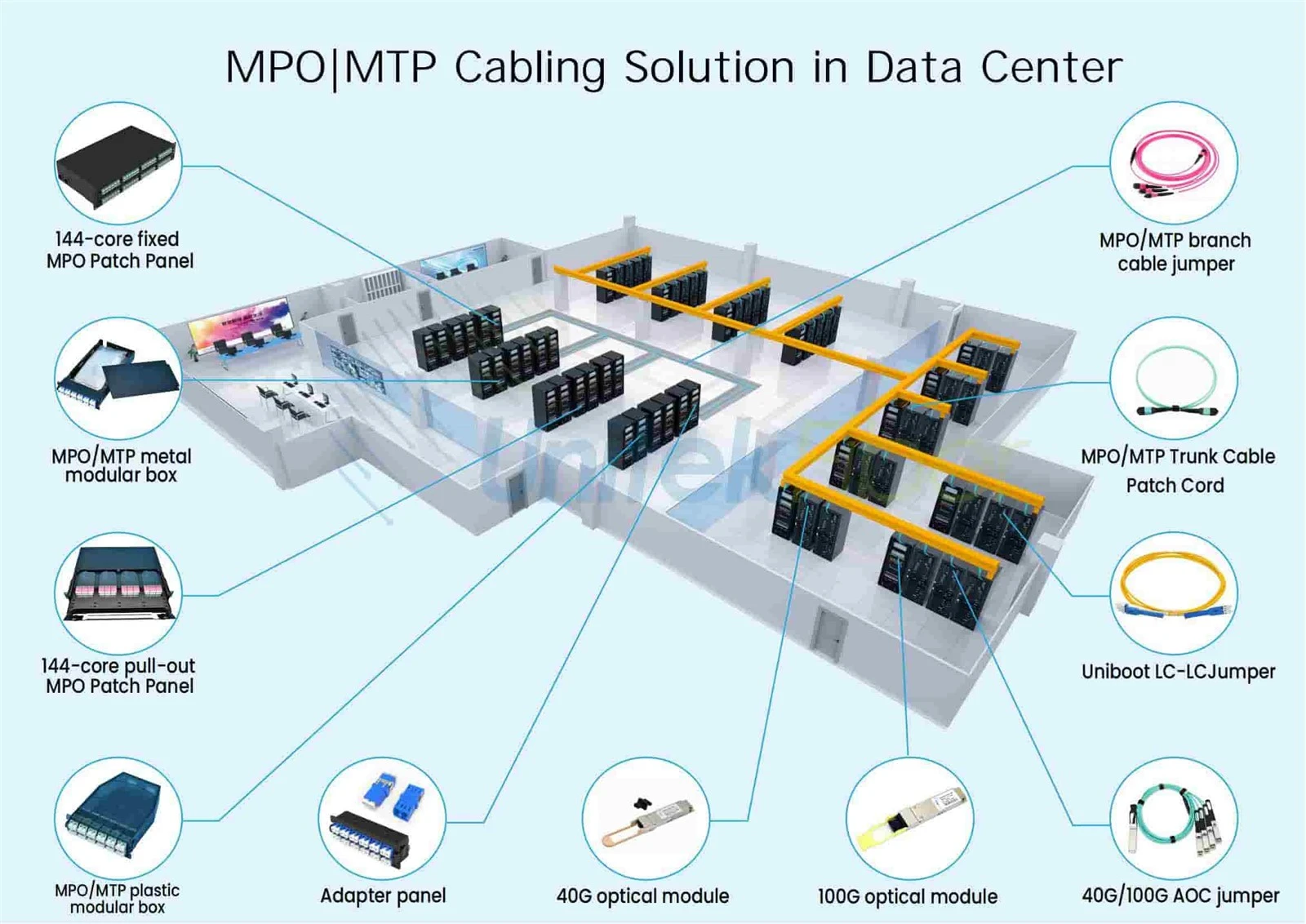

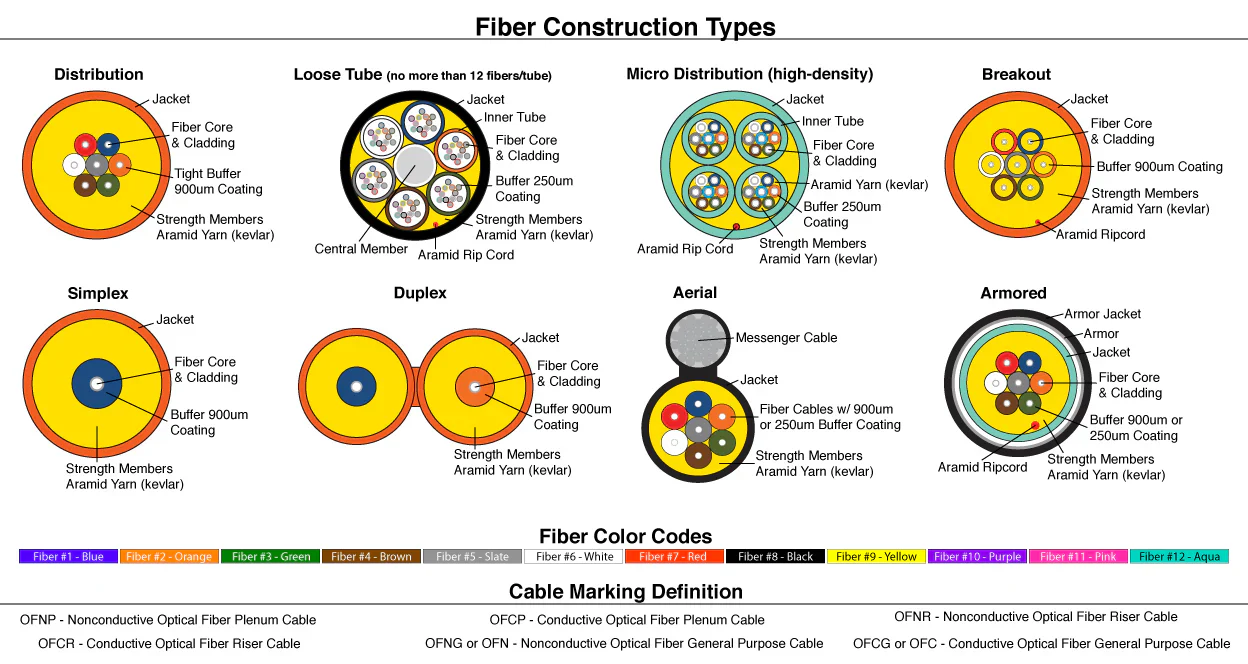

Een standaard MPO-trunkkabel bundelt doorgaans 12 tot 144 vezels in de dubbel- laagmantel. DeMTP/MPO OM3 glasvezel patchsnoerin standaardvorm meet ongeveer 3,0 mm buitendiameter. Beide uiteinden zijn in de fabriek-beëindigd met precisie-gepolijste MT-ferrules - 8, 12 of 24 vezels per connector - en elke assemblage wordt geleverd met individuele testrapporten waaruit het invoegverlies per kanaal blijkt. De constructie is bewust minimaal gehouden: net voldoende bescherming voor een gecontroleerd binnenpad, waardoor het gewicht laag blijft en het hanteren in dichte kabelgoten eenvoudig wordt.

Gepantserde MPO/MTP-patchkabels introduceren een gegolfde stalen buis of een in elkaar grijpend aluminium pantser tussen de vezelbundel en de buitenmantel. Sommige ontwerpen leggen aramidegaren op een stalen versterkingselement, waardoor de weerstand tegen verbrijzeling ongeveer tien keer zo groot is als die van standaardconstructies. Dit vergroot de buitendiameter tot 4,0–5,0 mm en voegt gewicht toe. Moderne gepantserde ontwerpen blijven echter verrassend flexibel. Een goed-ontwikkeld gepantserd MPO-snoer kan een minimale buigradius van ongeveer 50 mm bereiken, wat werkbaar is in de meeste gestructureerde bekabelingsomgevingen. De belangrijkste onderscheidende factor bij de productie is of er een bufferlaag tussen het pantser en het vezellint zit. - Zonder dit kan het stijve pantser op buigpunten tegen de vezels drukken en micro-buigverlies veroorzaken dat niet zou optreden bij een rechte-kabelinsertieverliestest.

Kost pantser u een signaal?

De gepantserde jas zelf vergroot het invoegverlies bij de connectorinterface niet direct. Inbrengverlies is afhankelijk van de geometrie van de ferrule, de uitlijning van de vezels en de -kwaliteit van het polijsten van het uiteinde - en niet van wat er om het kabellichaam is gewikkeld. Een MTP-connector met laag-verlies op een gepantserde constructie haalt nog steeds 0,15–0,25 dB per gekoppeld paar als deze op de juiste manier is vervaardigd, identiek aan dezelfde connector op een standaard trunk. Bij 400G SR4-golflengten leveren beide kabeltypen met gelijkwaardige connectorkwaliteiten een functioneel identiek verlies - doorgaans 0,15–0,35 dB voor multimode OM4-assemblages.

Waar pantsering een straf kan opleveren, is micro-buigen. Als de stalen buis slecht is vervaardigd of als de kabel wordt geleid met bochten die strakker zijn dan het gespecificeerde minimum, wordt het pantser samengedrukt tegen het vezellint en treedt er micro-buigingsverzwakking op. Dit is een probleem met de productiekwaliteit en een probleem met de installatiediscipline, en is geen inherente eigenschap van een gepantserde constructie. Wanneer u gepantserde MPO-snoeren evalueert, vraag dan altijd naar de buig-dempingstestgegevens - en niet alleen naar het certificaat voor statische invoeging-. Elke leverancier die alleen rechte-kabelverliescijfers verstrekt, verbergt mogelijk een micro-buigprobleem. Voor een beter begrip van hoe vezelkwaliteiten de verliesbudgetten beïnvloeden, heeft deOM1 tot en met OM5 multimode glasvezelvergelijkingbiedt nuttige context over modale bandbreedte en dempingskarakteristieken voor verschillende vezelklassen.

Dit betekent ook dat u voor elk verbindingssegment waar uw budget voor optisch verlies krap is -, zoals een lang 400G SR4-bereik dat dicht bij de 100-meter OM4-limiet - komt, rekening moet houden met het risico op buigdemping van gepantserde kabel als het routeringspad krappe bochten bevat. Als het pad recht en ruim is, kost pantsering je optisch niets. Als het pad de kabel door verschillende krappe bochten dwingt, kan de inherente flexibiliteit van standaardkabels in de praktijk feitelijk een lager totaal verbindingsverlies opleveren.

Mechanische bescherming in detail

Standaard MPO-trunkkabels zijn bestand tegen de spanningen die voorkomen in gestructureerde bekabelingsomgevingen: matige trekbelastingen tijdens het trekken van de installatie, zijdelingse druk van kabelbundels in gedeelde kabelgoten en trillingen op laag-niveau van bouwsystemen. Het ontwerp met dubbele-mantel, versterkt met aramidegaren, voldoet aan de mechanische vereisten van IEC 60794 en TIA-568 voor bekabeling binnenshuis. Dit zijn geen kwetsbare kabels - ze zijn eenvoudigweg ontworpen voor de omstandigheden waarmee ze daadwerkelijk te maken zullen krijgen in een goed beheerde faciliteit.

Gepantserde assemblages pakken een ander dreigingsprofiel aan. De stalen of aluminium laag is bestand tegen verpletterende krachten die een standaard mantel permanent zouden vervormen. Rolstoelen op een verhoogde-vloer, zware karren in een magazijn, knaagdiertanden in een faciliteit waar de ongediertebestrijding niet perfect is - dit zijn geen theoretische risico's; het zijn gedocumenteerde faalwijzen waar glasvezelonderhoudsteams regelmatig mee te maken krijgen. Sommige gepantserde MPO-ontwerpen zijn bestand tegen een zijdelingse drukkracht van meer dan 1.000 N, vijf tot tien keer de capaciteit van standaardconstructies. Het uitgebreide temperatuurbereik (−40 graden tot +75 graden versus −20 graden tot +60 graden voor typische binnenkoffers) onderscheidt de twee verder voor elke toepassing buiten klimaatgecontroleerde ruimtes-.

Bij het beoordelen of een bepaald segment bepantsering nodig heeft, moet u rekening houden met de fysieke risicofactoren langs het daadwerkelijke traject van de kabel: blootstelling aan verbrijzeling of stoten, gedocumenteerde activiteit van knaagdieren of ongedierte, temperatuur- of vochtigheidsafwijkingen boven de binnennormen, en of de kabelgeleiding strakker dan 50 mm buigt. Twee of meer van deze factoren op een enkel padsegment vormen een sterk argument voor gepantserde constructie. Als het pad volledig omsloten is, klimaatgecontroleerd-en vrij van mechanische gevaren, levert standaard trunkkabel dezelfde optische prestaties met minder omvang en kosten.

Polariteit en compatibiliteit

Zowel gepantserde als standaard MPO-constructies volgen dezelfde TIA-568 polariteitsmethoden - Type A (recht-door), Type B (omgekeerd) en Type C (pair-flip). De pantserlaag heeft geen invloed op de uitlijning van de pennen, de geslachtsconfiguratie of de interoperabiliteit van de connectoren. Een vrouwelijk gepantserd MPO-12-snoer past zonder enig compatibiliteitsprobleem met een mannelijk standaard MPO-12-adapterpaneel, en u kunt gepantserde en standaardsegmenten binnen dezelfde link vrijelijk mixen, zolang het aantal vezels, het polariteitstype en de connectorkwaliteit overeenkomen.

Eén praktische overweging die het vermelden waard is: omdat gepantserde kabels stijver zijn, moet u de oriëntatie van de connectoren zorgvuldig plannen in krappe behuizingen. Key-up to key-down paring in een dichtbevolkt gebiedMPO/MTP glasvezeladapterpaneelHet kan zijn dat er extra speling nodig is wanneer het pantser van de kabel de krappe bochten verhindert die standaardkabels gemakkelijk aankunnen. Dit is geen compatibiliteitsprobleem - het is een planningsdetail voor kabelbeheer dat aanzienlijke frustraties tijdens de installatie kan besparen als het wordt aangepakt op de rackhoogtetekening voordat de kabels ter plaatse arriveren.

Voor breakout-toepassingen waarbij een MPO-trunk wordt aangesloten op individuele duplexverbindingen,MTP/MPO naar SC- of LC-harnaskabelszorgen voor de transitie, en dezelfde gepantserde-vs-standaardevaluatie is van toepassing op het ontsnappingssegment op basis van zijn fysieke omgeving.
