Wat is SC LC-patchkabel?
SC-LC-glasvezelpatchkabel is een kleine, compacte patchkabel die in veel toepassingen wordt gebruikt. Deze netwerkoplossingen omvatten telecommunicatienetwerken, LAN's, gegevensverwerkingsnetwerken, apparaatafsluitingen en lokale distributies. SC-LC-patchkabels zijn ontworpen om snelle Ethernet-oplossingen te leveren in Gigabit-toepassingen en ATM-toepassingen met minder ruimteverbruik.
Specificatie
| Parameter | Eenheid | FC, SC, LC/gepantserde glasvezel patchkabel | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Toevoegingsverlies (typisch) | dB | Kleiner dan of gelijk aan 0,3 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,3 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,3 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,3 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,3 | Kleiner dan of gelijk aan 0,3 |
| Terug verlies | dB | Groter dan of gelijk aan 45 | Groter dan of gelijk aan 50 | Groter dan of gelijk aan 60 | Groter dan of gelijk aan 30 | Groter dan of gelijk aan 45 | Groter dan of gelijk aan 50 | Groter dan of gelijk aan 30 | Groter dan of gelijk aan 45 | Groter dan of gelijk aan 50 | Groter dan of gelijk aan 35 | Groter dan of gelijk aan 55 | Groter dan of gelijk aan 75 |
| Bedrijfsgolflengte | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Uitwisselbaarheid | dB | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | ||||||||
| Trillingen | dB | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | ||||||||
| Bedrijfstemperatuur | rang | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Opslagtemperatuur | rang | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabeldiameter | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

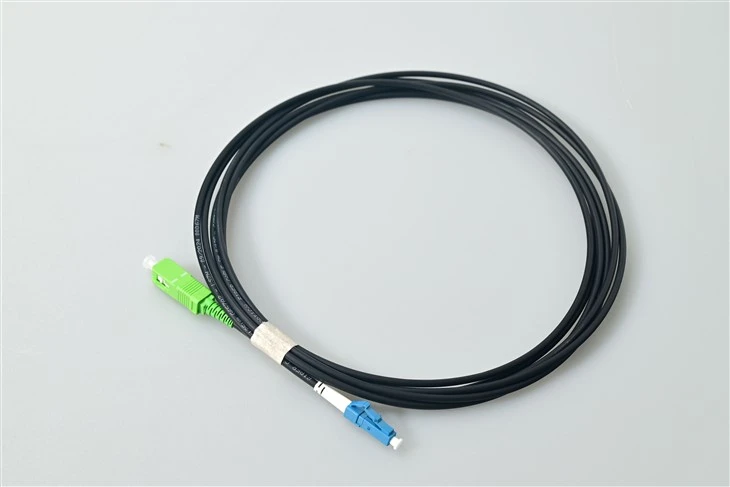

SC/APC naar LC/UPC glasvezel patchkabel
Hybride ontwerp van APC- naar-UPC
SC/APC 8 graden gehoekt polijsten zorgt voor een retourverlies van meer dan of gelijk aan 60 dB. LC/UPC-koepelpoetsmiddel biedt een bereik van meer dan of gelijk aan 50 dB. Eén kabel verbindt beide interfacetypen. - groen lichaam identificeert APC, blauw identificeert UPC.
Kleine vormfactor, LC-verbinding met hoge dichtheid-
LC 1,25 mm ferrule is half zo groot als SC 2,5 mm - verdubbelt de poortdichtheid in SFP/SFP+/QSFP-transceivers. RJ--stijl vergrendeling voor snelle plug-en-trekbediening.

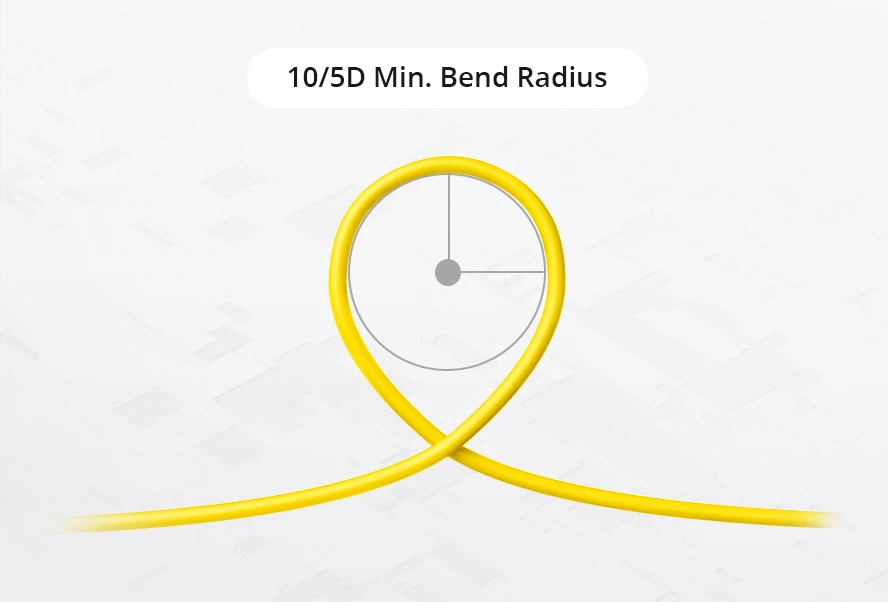

G.657.A1 Bocht-Ongevoelige vezel
Minimale buigradius van 10 mm voor strakke plaatsing in patchpanelen en onder-vloerbedrading. Achterwaarts compatibel met G.652.D. Ondersteunt tot 40 km bij 1550 nm.
Toepassingsoplossingen
Typische implementatiescenario's voor deze SC naar LC singlemode glasvezelpatchkabel.
FTTH / GPON-toegangsnetwerk
Verbindt SC/APC OLT-poorten met LC/UPC ONT-apparatuur op de ODF. DePLC-splitterin het distributiepad worden ook SC/APC-interfaces gebruikt.
Datacenter Cross-Verbind
Patcht SC/APC-glasvezeldistributiepanelen rechtstreeks naar LC/UPC SFP+ transceivers in ToR-switches. Ondersteunt 10GbE, 25GbE en 100GbE.

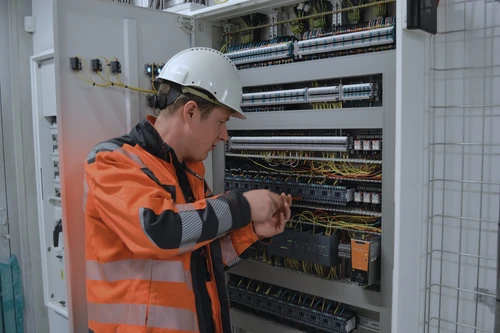

CATV / RF over glasvezel
APC-eind-face voorkomt CSO/CTB-vervorming in analoge video. Gebruikt tussen kopstationzenders en optische knooppunten in HFC-netwerken.

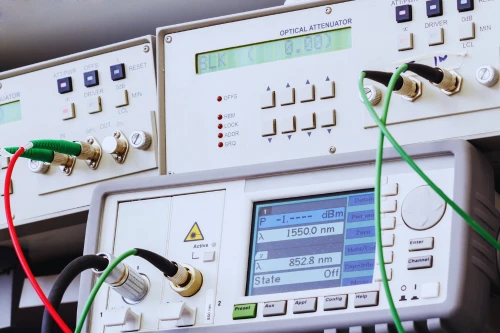

Telecom testen en meten
Referentie-testsnoer voor het aansluiten van LC/UPC OTDR-testpoorten op SC/APC-distributieframes in centrale kantoren.
Enterprise LAN-migratie
Overbrugt verouderde SC-gestructureerde bekabeling naar nieuwe LC-gebaseerde switches en routers zonder her-beëindiging.

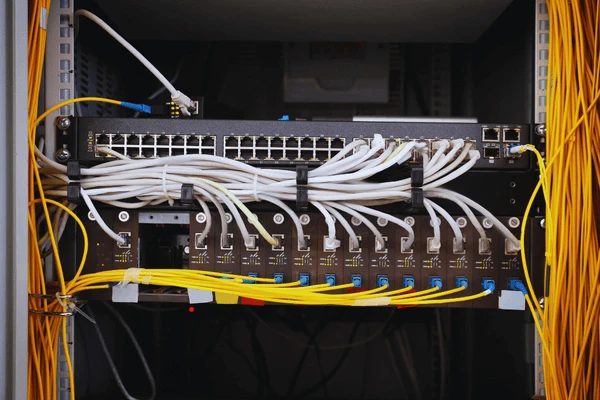

WDM-multiplexsystemen
Interfacet SC/APC mux/demux-poorten met LC/UPC-transponders in CWDM- en DWDM-implementaties.
Producten Beschrijving
Elke glasvezel patchkabel is 100% getest op insertion loss en return loss bij 1310/1550 nm. Keramische adereindhulzen van zirkoniumoxide bieden een uitwisselbaarheid van minder dan of gelijk aan 0,2 dB via meer dan of gelijk aan 1.000 paringscycli. ISO 9001:2015 gecertificeerde faciliteit. Telcordia GR-326, IEC 61300, RoHS, REACH-compatibel. OFNR- en LSZH-jasopties. Kabeldiameter φ0,9 / φ2,0 / φ3,0 mm. Aangepaste lengtes 0,3 m–100 m beschikbaar.
Producten Beschrijving
Vraag: Wat is het verschil tussen APC en UPC op een glasvezelpatchkabel?
A: APC heeft een eindvlak- onder een hoek van 8 graden (groter dan of gelijk aan 60 dB retourverlies), UPC heeft een koepel-vormige eind-vlak (groter dan of gelijk aan 50 dB). GPON- en CATV-systemen vereisen APC aan de distributiezijde; apparatuurpoorten zoals SFP-transceivers gebruiken UPC. Groene connector=APC, blauwe=UPC.
Vraag: Kan ik een APC-connector op een UPC-adapter aansluiten?
A: No. Mismatched polish creates an air gap causing >3 dB verlies en schade aan de ferrule. Koppel altijd APC aan APC, UPC aan UPC. De schuine sleutelgleuf zit eropSC/APC-adaptersvoorkomt de meeste onbedoelde kruising-.
Vraag: Welke snelheden en afstanden worden ondersteund?
A: 100 Mbps tot 100GbE. Tot 10 km bij 1310 nm, 40 km bij 1550 nm. Het werkelijke bereik is afhankelijk van het optische budget van de transceiver en het totale verbindingsverlies.
Vraag: Wat is het verschil tussen een patchsnoer en eenvezel staartje?
A: Een patchsnoer heeft aan beide uiteinden aansluitingen voor plug-en-play-gebruik. Een pigtail heeft één connector en één blank vezeluiteinde voor het smeltlassen aan trunkkabels.
Vraag: Kan ik aangepaste lengtes of duplexversies bestellen?
EEN: Ja. Maatwerk 0,3 m–100 m, levertijd 3–5 dagen. Duplex-, gepantserde en LSZH-versies beschikbaar. Wij maken ook12-core SC/APC naar LC/UPCvoor hogere vezelaantallen.
