Technische specificaties – LC naar FC OM3 duplex glasvezelpatchkabel
| Parameter | Specificatie | Parameter | Specificatie |
|---|---|---|---|
| Connectortype | LC UPC naar FC UPC | Vezeltype | OM3 Multimode 50/125μm |
| Vezelkwaliteit | Laser-geoptimaliseerd 50 μm | Golflengte | 850 nm / 1300 nm |
| Invoegverlies | Minder dan of gelijk aan 0,3 dB (typisch 0,2 dB) | Retourverlies | Groter dan of gelijk aan 20dB |
| Vezeltelling | Duplex (2 vezels) | Kabeldiameter | 2,0 mm strak-gebufferd |
| Kabel jas | LSZH (rookarm, nul-halogeen) | Kleur jas | Aqua (OM3 standaard) |
| Max. Gegevenssnelheid | 10Gbps @ 300m | Materiaal van de ferrule | Precisie zirkonia keramiek |
| Min. Buigradius | 30 mm (geladen) / 15 mm (onbelast) | Treksterkte | Groter dan of gelijk aan 100N |
| Bedrijfstemperatuur. | -20 graden tot +70 graden | Opslagtemp. | -40 graden tot +80 graden |
| Beschikbare lengtes | 1m, 2m, 3m, 5m, 10m, aangepast | Naleving | RoHS, CE, ISO 11801 |

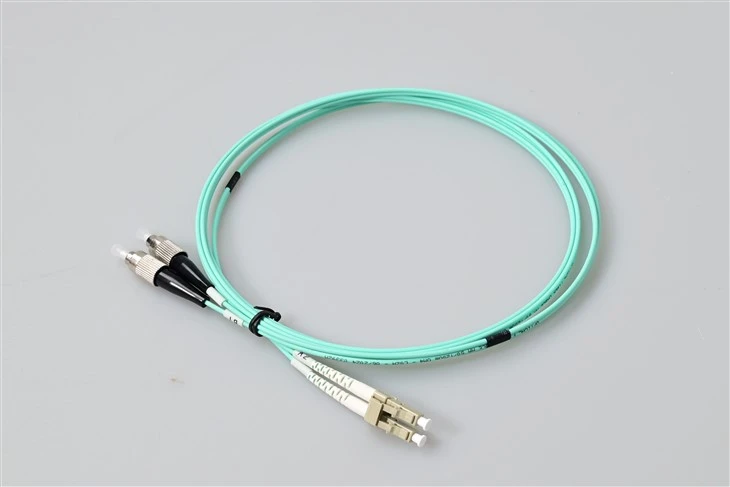

Wat is een LC naar FC OM3 multimode duplex-patchkabel?
DeLC naar FC OM3 multimode duplex patchkabelis een hybride glasvezeljumper die speciaal is ontworpen voor het onderling verbinden van apparaten met verschillende connectorinterfaces. Met een LC UPC-connector aan het ene uiteinde en een FC UPC-connector aan het andere uiteinde maakt deze kabel naadloze communicatie mogelijk tussen moderne netwerkapparatuur met LC-poorten en oudere systemen die zijn uitgerust met FC-interfaces.
In tegenstelling tot standaard LC-LC- of FC-FC-patchkabels die identieke connectoren verbinden, speelt deze LC-FC hybride kabel een cruciale rol in omgevingen met gemengde glasvezelinfrastructuur. Datacentra en telecommunicatiefaciliteiten bedienen vaak apparatuur van verschillende generaties.-nieuwere switches en transceivers gebruiken doorgaans compacte LC-connectoren voor een hogere poortdichtheid, terwijl oudere testinstrumenten, DWDM-systemen en telecomapparatuur van carrier-kwaliteit nog steeds kunnen vertrouwen op robuuste FC-schroefdraadconnectoren.
Waarom kiezen voor deze hybride LC-FC multimode glasvezeljumper?
De OM3-laser-geoptimaliseerde vezelkern van 50/125 μmondersteunt 10 Gigabit Ethernet-transmissie tot 300 meter bij een golflengte van 850 nm, waardoor het geschikt is voor backbone-verbindingen binnen-gebouwen en datacenterverbindingen met een kort-bereik. De aqua-gekleurde LSZH-jas voldoet aan de brandveiligheidseisen voor installatie binnenshuis, waarbij in geval van brand minimale rook en geen giftige halogeengassen vrijkomen-essentieel voor afgesloten serverruimtes en kabelgoten.
Elke kabel wordt vóór verzending 100% optisch getest. De nauwkeurig-gepolijste keramische adereindhulzen van zirkoniumoxide aan zowel de LC- als de FC-uiteinden zorgen voor consistentieinvoegverliesonder 0,3 dB, waardoor een betrouwbare signaalintegriteit in uw glasvezelnetwerk wordt gegarandeerd.
LC-connector versus FC-connector: het interfaceverschil begrijpen
DeLC (Lucent Connector) maakt gebruik van een compacte 1,25 mm ferrule met een push-pull-vergrendelingsmechanisme, waardoor implementaties met een hoge-dichtheid-twee keer zoveel poorten mogelijk zijn vergeleken met SC-connectoren in dezelfde paneelruimte. Het is de dominante interface geworden voorSFP/SFP+-zendontvangersen moderne netwerkswitches.
DeFC (Ferrule Connector) heeft een 2,5 mm ferrule met een schroefdraad-op de koppeling. Hoewel minder gebruikelijk in nieuwe installaties, blijven FC-connectoren gangbaar in precisiemeetapparatuur, optische testinstrumenten en oudere telecommunicatie-infrastructuur vanwege hun veilige mechanische verbinding en weerstand tegen trillingen.
Met deze LC naar FC-patchkabel zijn er geen extra adapters of conversiemodules nodig bij het aansluiten van deze twee interfacetypes, waardoor het kabelbeheer wordt vereenvoudigd en potentiële storingspunten in uw netwerk worden verminderd.
Toepassingen – Waar LC naar FC OM3 duplexkabels Excel
Deze LC UPC naar FC UPC OM3 duplex hybride patchkabel is speciaal-gebouwd voor één taak waar de meeste standaard LC-LC-jumpers niet goed in zijn: het verbinden van moderne LC-schakelaars, transceivers en patchpanelen met oudere FC-testapparatuur, uitzendapparatuur en pre-2010 ODF-kasten -, terwijl ze de krappe bochten van 90 graden overleven die gestructureerde kabelgoten vereisen. De combinatie van een gemengde-connectoraansluiting en een buigongevoelige G657A1-vezel is wat deze jumper onderscheidt van een gewone LC-FC-patchkabel.
Oudere FC-apparatuur → Moderne LC-netwerkupgrade
In oudere telecomcentrales en omroepmaster-controlekamers worden bestaande glasvezeltoegangspanelen nog steeds aangesloten op FC-schotten. Met de buigongevoelige LC-FC OM3-kabel kunt u een nieuwe-gebouwde LC SFP+-switch rechtstreeks naar die oudere FC ODF leiden zonder de-inkomende veldkabel opnieuw-te beëindigen -, waardoor de kapitaalinvesteringen behouden blijven en een serviceonderbreking wordt vermeden.
Test- en meetlab-jumpers
OTDR's, optische lichtbronnen en referentievermogensmeters- van EXFO, JDSU, Yokogawa en Anritsu worden meestal geleverd met FC/PC-schotten, terwijl het geteste apparaat LC gebruikt. Een 50/125 OM3 LC-FC duplex jumper is de standaard laboratoriumadapterkabel die wordt gebruikt om deze twee interfaces te overbruggen tijdens 10G multimode link-certificering.
Strakke-radiusgeleiding in kabelgoten en hoekbochten
G657A1-vezel houdt het macrobuigverlies onder de 0,1 dB bij een straal van 10 mm, tegenover ongeveer 1 à 2 dB voor oudere G652D-vezel bij dezelfde bocht. Dat is van belang bij gestructureerde bekabeling: de G657A1 LC-FC OM3 2.0mm-patchkabel kan binnen 1U horizontale managers, rond hoekpalen en door kabelgoten met sleuven worden geleid zonder de-buiging die een margebudget van 10G zou breken.
10G multimode-backbone voor binnen met brand-Veiligheidsmandaat
LSZH-jassen stoten vrijwel geen gehalogeneerde rook uit bij verbranding. Daarom zijn IEC 60332-1, EN 50575 Cca en IEC 60754 er omheen geschreven. Het LSZH vlamvertragende LC naar FC OM3-snoer is de juiste specificatie voor ziekenhuizen, ondergrondse metrostations, datacentra en hoge- kantoorverhogers waar limieten voor rooktoxiciteit worden gehandhaafd.
CATV-headends en uitzendingstransmissie
Oudere CATV-headendontvangers en SDI-over-vezelverlengers houden de schroef-op FC-connectoren vast, omdat de schroefdraadkoppeling trillingen beter overleeft dan push-pull LC. De LC-FC 10G multimode patchkabel transporteert het signaal van een moderne LC-glasvezelaggregator naar die trillings-gevoelige oudere FC-poort.
FTTX Central Office Cross-Verbindt
ODF's van de carrier-klasse stellen vaak FC/PC bloot aan de lijnzijde en LC aan de apparatuurzijde. Een oudere-FC-naar-LC-conversiekabel met G657A1-kern is het standaard cross-connect-middel dat in bulk wordt gekocht voor elke nieuwe PON-aggregatiepositie.
Bulkbestellingen van leveranciers voor paneelbouwers en integrators
Systeemintegrators die voor-bekabelde patchpanelen bouwen, specificeren de fabrikant van de LC naar FC OM3 duplexkabel op basis van de buig-radiusprestaties en LSZH-certificaten - en niet alleen op basis van de eenheidsprijs. De MOQ voor bulkbestellingen is 100 stuks per lengte-SKU, waarbij gemengde-lengteconsolidatie op dezelfde inkooporder wordt ondersteund.
Veelgestelde vragen – LC naar FC OM3 glasvezelpatchkabel
Vraag 1: Waarom kiezen voor een hybride LC-naar-FC OM3-patchkabel in plaats van twee afzonderlijke LC-LC- en FC-FC-jumpers?
A: Een hybride jumper verwijdert één parend-paar uit het optische pad, waardoor ongeveer 0,3 dB aan invoegverlies en één potentieel vuil-indringingspunt wordt bespaard. Met een krap budget voor multimode-verbindingen van 10G is dit van belang - en daarom heeft de hybride kabel LC UPC naar FC UPC OM3 de voorkeur boven een serieschakeling- van twee jumpers plus een LC-FC-adapter.
Vraag 2: Wat doet de buigongevoelige G657A1-vezel eigenlijk bij een buigradius van 10 mm?
A: Standaard G652D-vezel verliest ongeveer 1 à 2 dB per draai wanneer deze tot 10 mm wordt gebogen. G657A1-vezel houdt dat verlies onder de 0,1 dB. Praktisch gezien kan de G657A1 LC-FC OM3 2.0mm-patchkabel rond een hoekpaal of in een kabelvinger worden geleid zonder meetbare signaalverslechtering - iets wat een oudere vezelconstructie niet kan doen.
Vraag 3: Is de LSZH 2,0 mm-mantel geschikt voor plenum- of stijgleidinginstallaties?
A: LSZH is de Europese en internationale lage-rook-nul--halogeenclassificatie (IEC 60332-1 / EN 50575 Cca). Het wordt geaccepteerd voor algemene binnen-, stijgleiding- en kabelgoten-, maar is NIET gelijkwaardig aan de Noord-Amerikaanse OFNP-plenumclassificatie. Als uw project specifiek OFNP onder NEC vereist, vraag dan de OFNP-mantelvariant van deze LC-FC OM3 duplex-jumper aan.
V4: Zal deze LC UPC naar FC UPC OM3 patchkabel 10G Ethernet ondersteunen over het volledige multimode bereik van 300 m?
EEN: Ja. OM3 50/125 laser-geoptimaliseerde glasvezel is geschikt voor 10GBASE-SR tot 300 m. Omdat het invoegverlies van minder dan of gelijk aan 0,3 dB op dit LC-FC 10G multimode-snoer voldoende ruimte laat bij het connectorpaar, is het volledige bereik van 300 m haalbaar - op voorwaarde dat de downstream-verbinding ook OM3 of beter is.
V5: Waarom OM3 specificeren boven OM1 of OM2 voor een nieuwe multimode-build?
A: OM1 (62,5/125) bereikt een maximum van 33 m voor 10GBASE-SR; OM2 (50/125) bereikt slechts 82 m bij 10G. OM3 breidt dat uit tot 300 meter. Voor elke nieuwe 10G-compatibele installatie is de 50/125 OM3 LC-FC duplex jumper de minimale specificatie die de link toekomstbestendig- maakt. Als uw project later kan worden opgeschaald naar 40G of 100G, bekijk dan onzegedetailleerde vergelijking van OM3 versus OM4 multimode glasvezelprestatiesom te bepalen of een upgrade naar OM4 tijdens de installatie de moeite waard is.
V6: Kan het UPC-polijstmiddel op deze kabel bij een bulkbestelling worden omgewisseld naar APC?
A: UPC versus APC is een fabriekskeuze- en kan niet in het veld worden omgezet. Bij bulkbestellingen produceren we LC APC/FC APC-varianten als afzonderlijke SKU's - maar houd er rekening mee dat de APC-eind-groen-boot-gecodeerd is en doorgaans wordt gebruikt in PON/FTTH singlemode, niet in OM3 multimode. Voor 10G multimode-verbindingen is LC UPC naar FC UPC de juiste combinatie. Voor een volledig overzicht van de manier waarop de eindgeometrieën van PC, UPC en APC- verschillen wat betreft rendementsverlies, raadpleegt u onsvezelconnectorpolijsttypegids die PC versus UPC versus APC-specificaties behandelt.
V7: Wat is de bulk MOQ en de gebruikelijke levertijd voor een bestelling van een LC-FC OM3 duplexleverancier?
A: MOQ is 100 stuks per lengte.-SKU voor voorraadconfiguraties. De levertijd bedraagt 3 tot 5 werkdagen voor standaard LSZH 2,0 mm aqua-assemblages, en 7 tot 12 werkdagen voor op maat gemaakte -jas- of aangepaste- lengte groothandel LC tot FC OM3 patchsnoerbatches. Per project worden containers van 5,000+ stuks opgegeven.
Vraag 8: Hoe moeten de LC UPC- en FC UPC-eind-vlakken worden gereinigd voordat ze worden ingebracht?
A: Gebruik vóór elke dekking een vezelreiniger van het type haspel- aan beide uiteinden. Voor veldinspectie verifieert een videoglasscoop van 200×/400× het uiteinde-op basis van de IEC 61300-3-35 criteria voor slagen/falen. Stofafdekking-het afdekken van de buigongevoelige LC-FC OM3-kabel tussen gebruik is verplicht - vuil is de grootste oorzaak van het falen van de verbindingsmarge op een hybride assemblage.
Vraag 9: Wordt de klasse A zirkonia-ring geleverd met een fabriekstestrapport?
EEN: Ja. Elke eenheid is 100% interferometer-gemeten voor apex-offset, kromtestraal en vezelondersnijding, en insertie-verlies/retour-verlies getest bij 1310 nm en 1550 nm. Individuele serie-genummerde testrapporten zijn zonder extra kosten beschikbaar voor groothandel LC-FC OM3 duplex bulkbestellingen.
Vraag 10: Kan de kabellengte worden aangepast voor een specifiek project?
A: Aangepaste lengtes van 0,5 m tot 300 m worden op bestelling vervaardigd. Voor bulkbestellingen met verschillende lengtes (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) op dezelfde inkooporder kan de leverancier van duplex patchkabels LC UPC naar FC UPC OM3 alle sneden in één zending consolideren om de vracht te verminderen.
V11: Is deze kabel geschikt voor direct-gebruik buitenshuis?
A: Nee. De 2,0 mm LSZH strakke-gebufferde constructie is ontworpen voor toepassingen binnenshuis/in- gebouwen. Voor directe-begraafwerkzaamheden buiten heeft u een gepantserde of met gel-gevulde buitenkabel nodig die is aangesloten op een ODF, en deze binnenjumper is aangesloten op de ODF-patchzijde.
V12: Welke limieten voor de werkomgeving moet ik in acht nemen?
A: Bedrijfstemperatuur is −20 graden tot +70 graden, opslag −40 graden tot +80 graden. Dat omvat indoor data-centra, telecom-ruimtes en geconditioneerde uitzendomgevingen. Voor koudere, onverwarmde schuilplaatsen buiten specificeert u de industriële-temp-variant in plaats van deze LC-FC OM3 LSZH-patchkabel.
