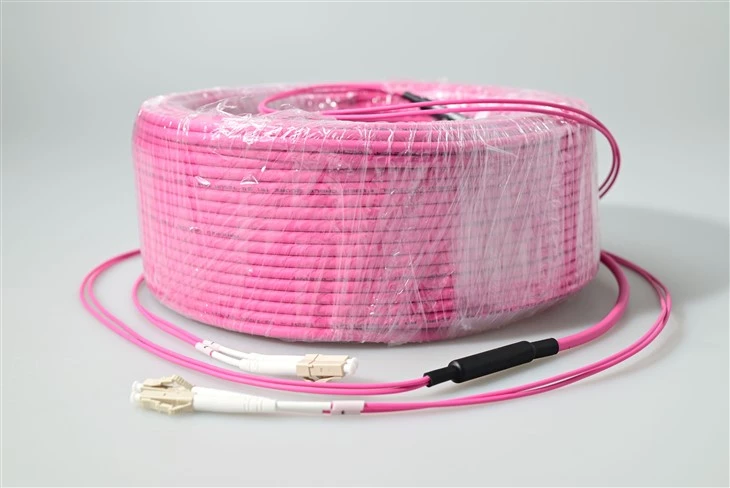

Wat is LC LC-patchkabel?
LC-LC glasvezel patchkabelis een kleine compacte patchkabel die in veel toepassingen wordt gebruikt. Deze netwerkoplossingen omvatten telecommunicatienetwerken, LAN's, gegevensverwerkingsnetwerken, apparaatafsluitingen en lokale distributies. LC-LC-patchkabels zijn ontworpen om snelle Ethernet-oplossingen te leveren in Gigabit-toepassingen en ATM-toepassingen met minder ruimteverbruik.
Specificatie
| Parameter | Eenheid | FC, SC, LC/gepantserde glasvezel patchkabel | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Toevoegingsverlies (typisch) | dB | Kleiner dan of gelijk aan 0,3 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,3 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,3 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,3 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,3 | Kleiner dan of gelijk aan 0,3 |
| Terug verlies | dB | Groter dan of gelijk aan 45 | Groter dan of gelijk aan 50 | Groter dan of gelijk aan 60 | Groter dan of gelijk aan 30 | Groter dan of gelijk aan 45 | Groter dan of gelijk aan 50 | Groter dan of gelijk aan 30 | Groter dan of gelijk aan 45 | Groter dan of gelijk aan 50 | Groter dan of gelijk aan 35 | Groter dan of gelijk aan 55 | Groter dan of gelijk aan 75 |
| Bedrijfsgolflengte | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Uitwisselbaarheid | dB | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | ||||||||
| Trillingen | dB | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | ||||||||
| Bedrijfstemperatuur | rang | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Opslagtemperatuur | rang | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabeldiameter | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Functies
Voldoet aan de groeiende vraag naar SFF-oplossingen
LC-connectoren worden vervaardigd met slechts een ferrule met een diameter van 1,25 mm, wat een groot voordeel is voor een dichtbevolkt glasvezelnetwerk. De LC-connector is vervaardigd onder de norm IEC 61754-20 voor verbindingen met hoge dichtheid, zoals in SFP-, XFP- en SFP+-transceivers. Raadpleeg onze handleiding voor meer informatie over hoe dit zich vertaalt in implementaties in de echte wereldLC-glasvezelconnectoroplossingen met hoge-dichtheid voor SFP+- en datacenteromgevingen.
Singlemode of multimode LC-LC, stijgleiding of plenum beoordeeld
Wij leveren LC-LC glasvezelkabelassemblages, metenkele modus (9/125 OS1, OS2), duplex en multimode (50/125 en 62,5/125)opties. U kunt kiezen of het voor stijgleidingtoepassingen of plenumverbindingen is of dat u het volledig op maat wilt laten maken. U kunt contact met ons opnemen voor meer informatie over onze OEM/ODM-service voor LC-LC-patchkabels.
Gemakkelijk en handig uittrekken
LC-LC-verbindingen zijn gebouwd met een handige klikconfiguratie en zijn uitgerust met vergrendelingsmechanismen die vergelijkbaar zijn met het borglipje van een RJ45-connector. Nu is het eenvoudig om de connector van het apparaat aan te sluiten en los te koppelen. De vergrendelingslipjes zijn spuitgegoten-met verbeterde duurzaamheid en zijn bestand tegen trekken, spanningen, haken en stoten tijdens de installatie en het onderhoud van de bekabeling.
Veilige en geteste vezelassemblage met laag invoegverlies
Onze patchkabels zijn 100% optisch geïnspecteerd en getest om een laag invoegverlies van maximaal 0,02 dB te garanderen.
Toepassingen
De LC multimode duplex OM4-patchkabel is speciaal ontworpen voor omgevingen waar connectordichtheid, korte-bandbreedte en snelle hot-swap-patching belangrijker zijn dan afstand. Omdat de SFF-ferrule van 1,25 mm de helft van de diameter heeft van een standaard SC-ferrule, past deze LC OM4 duplex-vezeljumper twee keer zoveel poorten in dezelfde 1U paneelruimte -. Daarom zijn de volgende scenario's de belangrijkste inzetdoelen.
Hoge-SFP+/QSFP+ transceiverrekken met hoge dichtheid
Past rechtstreeks in 10G SFP+, 25G SFP28 en 4×10G QSFP+ break--kooien. De 1,25 mm SFF LC-patchkabel houdt de poort-naar-poort pitch op 6,25 mm, wat overeenkomt met de mechanische afstand gedefinieerd door IEC 61754-20 voor stapelbare zendontvangerkooien.
10G / 40G / 100G Kort-Bereik multimode-links
OM4 50/125 laser-geoptimaliseerde glasvezel levert 10GBASE-SR tot 400 m, 40GBASE-SR4 tot 150 m en 100GBASE-SR10 tot 150 m. Dit maakt de OM4 LC-LC duplex glasvezelkabel de standaard korte-jumper voor ruggengraat-bladweefsel in een enkele datahal. Als u evalueert of u OM3 of OM4 voor uw project wilt inzetten, kunnen onzeOM3 versus OM4 multimode glasvezelvergelijkingsgidsbehandelt de belangrijkste afwegingen op het gebied van afstand, bandbreedte en kosten-in detail.
Hot-Swap patching in live 24×7-panelen
De RJ45--stijl klik-in de vergrendeling wordt met één vinger losgemaakt - zonder gereedschap en zonder verstoring van aangrenzende poorten. Veldtechnici geven de voorkeur aan deze LC duplex OM4-patchkabel voor productiepanelen waar onbedoelde rukjes aan aangrenzende kabels servicehits veroorzaken.
Storage Area Networks (glasvezelkanaal 16G / 32G)
SAN-directeuren van Brocade en Cisco gebruiken duplex LC op elke poort. De multimode OM4 LC naar LC-jumper ondersteunt 16GFC tot 125 m en 32GFC tot 100 m - en bestrijkt het langste rij-tot- rijbereik binnen de meeste zakelijke SAN-fabrics.
Gestructureerde bekabeling voor stijgbuizen en plenums (OFNR / OFNP)
Voor kopers van grote bestellingen die stijgbuizen of lucht-plafonds voor plenums bouwen, is het LC OM4 duplex plenum-patchsnoer verkrijgbaar met OFNR- of OFNP-gecertificeerde mantels die voldoen aan de NFPA 262 en UL 910 brand-veiligheidseisen - die vaak worden gespecificeerd bij Amerikaanse federale en gezondheidszorgprojecten.
OEM / ODM Groothandel voor Systeemintegrators
We accepteren bulk-OEM-bestellingen met op maat gemaakte labels, kleur{0}}gecodeerde laarzen en niet-standaard uitbreeklengtes (tot 0,5 m). Groothandelkopers van LC multimode duplex jumpers kunnen gemengde kabeldiameters van 0,9 / 2,0 / 3,0 mm combineren op dezelfde PO.
Industriële vezelproductie bij brede- temperaturen
Het werkingsvenster van -40 ~ 75 graden overtreft de standaard commerciële specificaties met 20 graden aan de lage kant, waardoor de 50/125 OM4 LC-LC duplex patchkabel ongeconditioneerde schakelruimtes, buitenschuilplaatsen en telecomkasten langs het spoor kan overleven zonder storingen in de thermische cyclus.
Veelgestelde vragen
Vraag 1: Wat maakt de 1,25 mm SFF-ferrule beter dan de 2,5 mm-ferrule op een SC-kabel?
A: De kleinere ferrule halveert de steek tussen de poorten, en dat is precies de reden waarom IEC 61754-20 voor LC 1,25 mm heeft gekozen. Een 1U-paneel dat plaats biedt aan 24 SC-duplexpoorten kan passen aan 48 LC-duplexpoorten met behulp van deze LC multimode duplex OM4-patchkabel - waardoor de poortdichtheid wordt verdubbeld zonder de rackvoetafdruk te vergroten.
Vraag 2: Zal deze LC naar LC OM4-glasvezeljumper 40G en 100G gebruiken?
EEN: Ja. OM4 laser-geoptimaliseerde 50/125 glasvezel ondersteunt 40GBASE-SR4 en 100GBASE-SR10 op multimode links met een kort-bereik. Voor 40G/100G parallelle optica zou u twee LC OM4 duplex-jumpers gebruiken of naar een MPO-trunk - gaan, maar voor aggregatie tussen twee duplex-LC SFP+/QSFP+ break-uitpoorten is dit snoer de juiste keuze.
Vraag 3: Wat garandeert naleving van IEC 61754-20 precies?
A: IEC 61754-20 is de internationale dimensionale en passende standaard voor LC-interfaceconnectoren. De hier geproduceerde IEC 61754-20 LC duplex-jumper past op betrouwbare wijze met elke compatibele transceiver of adapter van Cisco, Juniper, Arista, HPE, Finisar en andere fabrikanten - zonder enige leveranciersafhankelijkheid.
Vraag 4: Kan ik dit OM4 LC-patchsnoer in OFNP-plenumclassificatie bestellen voor een groothandelsproject?
EEN: Ja. Bulkkopers kunnen OFNR (stijgleiding) of OFNP (plenum) jassen op dezelfde inkooporder specificeren. De MOQ voor aangepaste jassen is doorgaans 100 stuks per lengte-SKU; gemengde lengtes van 0,5 m tot 30 m worden samen verzonden.
Vraag 5: Wat is de levertijd voor een bulkbestelling van LC OM4 duplexvezelkabels?
A: Standaardconfiguraties (aqua LSZH, 2,0 mm, 0,5–10 m) worden vanuit voorraad binnen 3–5 werkdagen verzonden. Aangepaste OEM-bestellingen met gedrukte labels, kleur-gecodeerde laarzen of niet-standaardlengtes vereisen doorgaans 7 tot 12 werkdagen. Grote offertes van 5,000+ stuks worden individueel aangeboden.
Vraag 6: Is het lage invoegverlies van minder dan of gelijk aan 0,2 dB gegarandeerd op elke unit?
A: Elke LC-duplex OM4-patchkabel is 100% interferometer-geïnspecteerd en insertie-verlies getest ten opzichte van een referentie-master. Typische IL gemeten in-lijn is kleiner dan of gelijk aan 0,2 dB bij 850 nm en kleiner dan of gelijk aan 0,15 dB bij 1300 nm. Individuele testrapporten zijn op aanvraag beschikbaar voor kwaliteitsinzendingen van bulkbestellingen.
V7: Welke kabeldiameter moet ik kiezen - 0.9, 2,0 of 3,0 mm?
A: Gebruik 3,0 mm voor patchpanelen voor apparatuur waar weerstand tegen verbrijzeling van belang is, 2,0 mm voor dichte 1U-patchvelden en 0,9 mm strak-gebufferd voor fanout-assemblages en binnencassettes. Alle drie de diameters worden aangeboden op dezelfde 50/125 OM4 LC-LC duplex patchkabelfamilie.
Vraag 8: Is deze OM4-jumper achterwaarts compatibel met OM3-zendontvangers?
EEN: Ja. OM4-glasvezel werkt op een hogere bandbreedte dan OM3, maar deelt dezelfde 50/125-kerngeometrie, dus de LC multimode duplex patchkabel werkt op OM3-apparatuur zonder modale mismatch. Het linkbereik wordt bepaald door het lagere- segment in een gemengd OM3/OM4-kanaal.
Vraag 9: Welke bedrijfstemperatuur kan ik verwachten in een straatkast voor buiten?
A: Het operationele bereik is −40 graden tot +75 graden, met opslag −45 graden tot +85 graden. Hierdoor is de LC OM4-patchkabel met hoge dichtheid voor SFP+-implementaties bruikbaar in ongeconditioneerde kasten in de meeste Europese, Noord-Amerikaanse en Midden--Oostelijke klimaatzones.
V10: Hoe verhoudt de RJ45--stijl grendel zich tot push-pull uniboot-kabels?
A: De kliksluiting- is eenvoudiger, goedkoper en algemeen bekend bij veldtechnici. Uniboot-kabels besparen ongeveer 25% op de dwarsdoorsnede van de jumper-, maar kosten meer per eenheid. Voor standaard 1U-patchvelden is de LC-duplex-jumper in RJ45-stijl de reguliere keuze; uniboot is een aparte productlijn.
V11: Verzenden jullie dit LC-LC OM4 duplexsnoer onder uw eigen merk of OEM?
EEN: Beide. Directe kopers ontvangen Evolux-merklabels en -verpakkingen. OEM/groothandel LC OM4 duplexbestellingen van leveranciers worden verzonden met het eigen drukwerk van de koper, het doosontwerp en de documentatie van het fabriekscertificaat van oorsprong.
Vraag 12: Wat moet ik bevestigen voordat ik de bestelling plaats?
EEN: Bevestig dit alstublieftpolijsttype (UPC of APC) - zie onze polijstgids voor pc versus UPC versus APC-connectorals u niet zeker weet welke afwerking bij uw schakel past, materiaal van de mantel (LSZH / OFNR / OFNP / PVC), kabeldiameter (0,9 / 2,0 / 3,0 mm), lengte, kleur-gecodeerde laarsvereiste en of afgedrukte lengtemarkeringen of serie-genummerde labels vereist zijn voor elke montage.
