product Introductie

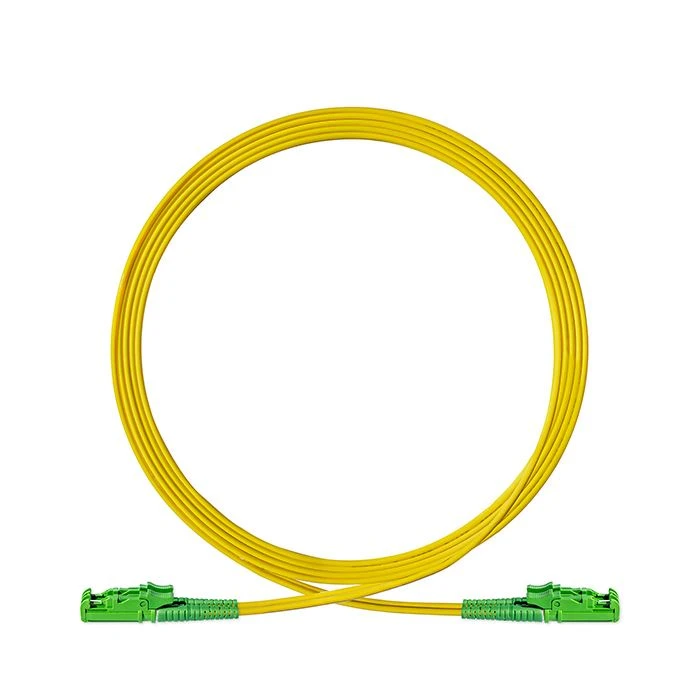

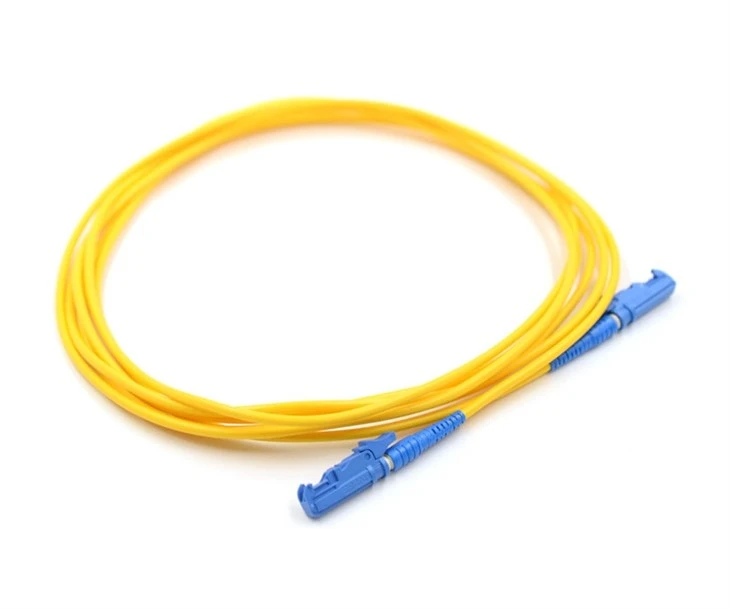

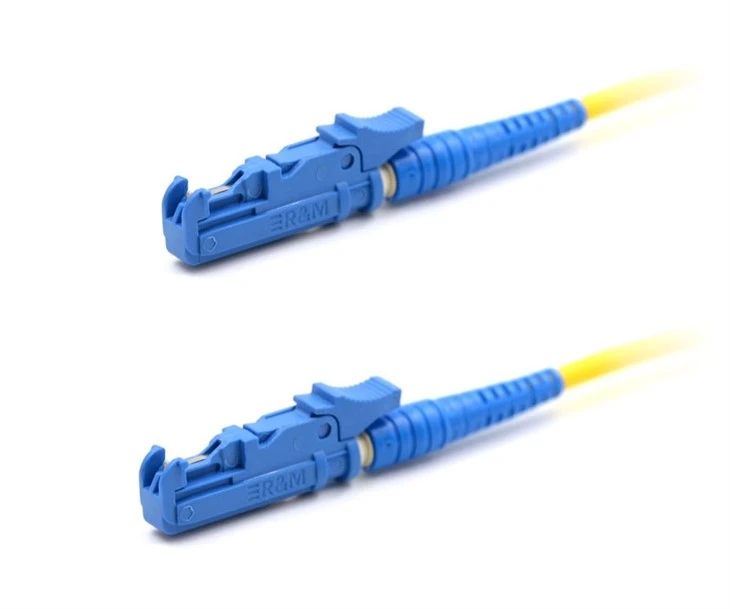

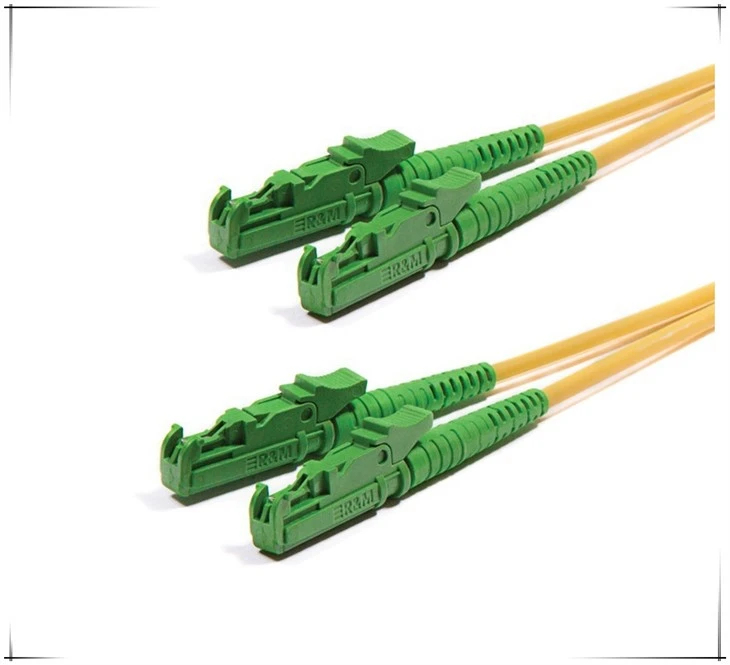

Glasvezel E2000jumpersis een korte glasvezelkabel met connectoren aan beide uiteinden. Deze kabel wordt gebruikt om twee netwerkgadgets of onderdelen met elkaar te verbinden, zoals een router en switch of een patchpaneel en transceiver. De patchkabels zijn verkrijgbaar in verschillende lengtes en vezeltypen, zoals single-mode of multimode glasvezel, en de connectoren kunnen van verschillende soorten zijn, waaronder SC, ST, LC en MTP/MPO. Door het gebruik van deze snoeren is het mogelijk om snel en zonder ingewikkelde bekabeling verbindingen tussen netwerkcomponenten tot stand te brengen en te verwijderen.

Specificatie

Aansluiting A	E2000	Aansluiting B	E2000
Vezelmodus	9/125 μm	Vezeltelling	Eenvoudig
Vezelkwaliteit	G.652D/G.657A2	Minimale buigradius	30 mm
Poolse soort	UPC/APC	Kabeldiameter	2.0MM
Kabel jas	PVC/LSZH	Kleur jas	Geel
Golflengte	1310 Nm/1550 NM	Duurzaamheid	>1000 keer
Invoegverlies	Minder dan of gelijk aan 0.25 dB	Uitwisselbaarheid	Minder dan of gelijk aan 0.2 dB
Terugkeer verlies	Groter dan of gelijk aan 55 dB	Trillingen	Minder dan of gelijk aan 0.2 dB
Bedrijfstemperatuur	-40~85 graden	Bewaar temperatuur	-40~85 graden

Functie

Laag invoeg- en retourverlies:Glasvezelpatchkabels hebben een laag invoeg- en retourverlies, wat betekent dat ze zeer efficiënt zijn in het verzenden van gegevens over lange afstanden met minimale ruis en signaalverzwakking.

Hoge bandbreedte:Glasvezelpatchkabels hebben een hoge bandbreedte, waardoor ze ideaal zijn voor snelle datatransmissietoepassingen die een grote capaciteit voor gegevensoverdracht vereisen.

Breed scala aan toepassingen:Glasvezelpatchkabels worden gebruikt in een breed scala aan toepassingen, zoals datacenters, telecommunicatie, medische apparatuur, militaire en ruimtevaart, en industriële automatisering.

Flexibiliteit:Glasvezelpatchkabels zijn zeer flexibel, wat betekent dat ze eenvoudig kunnen worden geïnstalleerd in krappe ruimtes waar traditionele koperkabels niet zouden passen.

Duurzaamheid:Glasvezelpatchkabels zijn zeer duurzaam en kunnen werken in zware omgevingen, waaronder hoge temperaturen, vochtigheid en blootstelling aan chemicaliën.

Makkelijke installatie:De connectoren op glasvezel patchkabels zijn plug-and-play, wat betekent dat ze eenvoudig kunnen worden aangesloten op andere apparaten zonder dat er speciaal gereedschap of apparatuur nodig is.

Kostenefficiënt:Glasvezelpatchkabels zijn kosteneffectief en bieden lagere totale eigendomskosten in vergelijking met koperen kabels, vooral over lange afstanden.

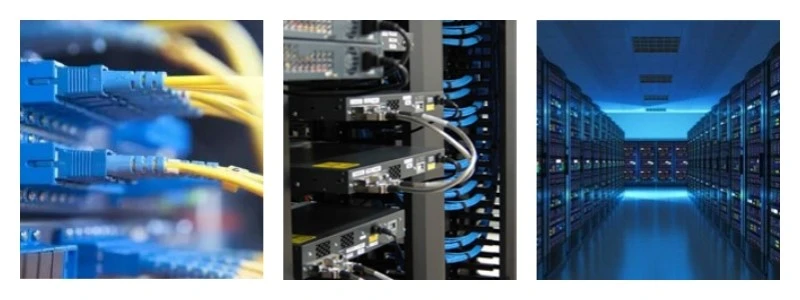

Sollicitatie

CATV, metro-testapparatuur;
Telecommunicatienetwerken;
Lokale netwerken (LAN);
Wide area-netwerken (WAN);
Gebouwinstallaties;
Gegevensverwerkingsnetwerken;
Beëindiging van video- en militair actieve apparaten.

FTTX

Kwaliteitscontrole

Vijf tests om de kwaliteit van glasvezelpatchkabels te garanderen

De kwaliteit van glasvezelpatchkabels heeft invloed op de gehele glasvezelverbinding. Elk vezelpatchsnoer moet strikt worden getest voordat het de fabriek verlaat. Welke tests gaat een fabrikant van glasvezelpatchkabels doen om de hoge kwaliteit van patchkabels te garanderen?

Om de kwaliteit van optische patchkabels te garanderen, worden doorgaans de volgende vijf soorten inspectietests uitgevoerd voordat ze de fabriek verlaten.

Detectie van verlies van glasvezelpatchkabels/retourverlies

Invoegverlies en retourverlies zijn belangrijke parameters die van invloed zijn op optische patchkabels. De TIA-standaard bepaalt duidelijk dat het maximale invoegverlies van de optische patchkabel 0,75 dB bedraagt (dat wil zeggen de acceptabele maximale waarde).

Voor de meeste glasvezelpatchkabels op de markt ligt het normale bereik van invoegverlies tussen {{0}}.3dB en 0.5dB, en het bereik van enig laag invoegverlies ligt tussen {{6 }}.15dB en 0,2dB. Waarden voor retourverlies worden uitgedrukt in dB en zijn meestal negatief, dus hogere waarden zijn beter, en typische specificaties variëren van -15 tot -60 dB.

Volgens industriestandaarden zou het retourverlies van Ultra PC-gepolijste glasvezelconnectoren groter moeten zijn dan 50 dB, en het retourverlies bij schuine polijsting is gewoonlijk groter dan 60 dB. Het pc-type moet groter zijn dan 40 dB. Voor multimode glasvezel liggen typische RL-waarden tussen 20 en 40 dB.

De indicatoren van algemene carrier-grade jumpers zijn dat het invoegverlies minder is dan 0.3dB, en het retourverlies groter is dan 45dB.

Inspectie van het uiteinde van glasvezel patchkabels

Het reinigen van het eindvlak van de optische vezelconnector heeft rechtstreeks invloed op de prestaties ervan. Krassen, putjes, scheuren, stofvervuiling, enz. op het uiteinde van de optische vezel zullen bijvoorbeeld het verlies van het verbindingssignaal veroorzaken, wat resulteert in een slechte invoeging en retourverlies.

Vezelpatchkabel 3D-interferometerinspectie

3D-interferometertesten zijn voornamelijk bedoeld om de geometrie van het vezeleindvlak te testen, en de parameters omvatten kromtestraal, hoekpuntverschuiving, vezelhoogte enzovoort. Het eindvlak van het vezelpatchsnoer moet tot een bolvormig oppervlak worden geslepen, maar de producten die volgens het eigenlijke productieproces worden vervaardigd, kunnen niet perfect zijn.

Wat zijn de juiste waarden voor de kromtestraal, hoekpuntverschuiving en vezelhoogte?

Daarom wordt de vorm van het eindvlak gespecificeerd in de technische norm, die de kromtestraal ROC, de hoekpuntverschuiving en de vezelhoogte omvat.

Volgens de technische normen van de IEC-organisatie is de referentiewaarde van de ROC-krommingsstraal dat de PC-type connector 10 ~ 25 mm is en de APC-type connector 5 ~ 15 mm. Vertex-offset verwijst naar de offset tussen de top van het gebogen oppervlak en de vezelas. Als de hoekpuntverschuiving te groot is, is de vervorming van het eindvlak voldoende om fysiek contact tussen de vezels te veroorzaken. Daarom vereist de technische norm dat de hoekpuntverschuiving van de vezeljumper kleiner dan of gelijk is aan 50 μm.

Vezelhoogte verwijst naar de hoogte van het vezeleindvlak ten opzichte van het ferrule-eindvlak. Het vezeleindvlak kan uitsteken boven het ferrule-eindvlak, of kan verzonken zijn onder het ferrule-eindvlak. Het bereik van de optische vezelhoogte gespecificeerd in de technische norm is -250~+250nm.

Mechanische prestatietest van glasvezelpatchkabel

Voer bijvoorbeeld een trektest uit, test het optische patchsnoer onder de gespecificeerde trekkracht om de vezelverzwakking en de veiligheidsfactor voor vezelverlenging te verifiëren.
