Wat is glasvezelconnector?
Glasvezelconnector is een apparaat dat afneembare (beweegbare) verbindingen tussen optische vezels mogelijk maakt. Het verbindt nauwkeurig de twee eindvlakken van de optische vezels om de koppeling van de optische energie-uitvoer van de zendende vezel naar de ontvangende vezel te maximaliseren, en de impact op het systeem veroorzaakt door zijn tussenkomst in de optische verbinding te minimaliseren. Dit is de basisvereiste van een glasvezelconnector. Tot op zekere hoogte beïnvloeden glasvezelconnectoren de betrouwbaarheid en prestaties van optische transmissiesystemen.
SC-type glasvezelconnectoris een glasvezelconnector ontwikkeld door NTT Corporation in Japan. De schaal is rechthoekig en de structurele afmetingen van de gebruikte pennen en koppelhulzen zijn exact dezelfde als die van het FC-type. De kopse kanten van de pinnen worden vaak gepolijst met behulp vanPC- of APC-slijpmethoden; De bevestigingsmethode maakt gebruik van een plug-pin-lock-type, waarvoor geen rotatie nodig is. Dit type connector is goedkoop, gemakkelijk aan te sluiten en los te koppelen, met kleine schommelingen in het invoegverlies, hoge druksterkte en hoge installatiedichtheid.
ST- en SC-interfaces zijn twee soorten glasvezelconnectoren. Voor 10Base-F-verbindingen zijn de connectoren meestal van het ST-type, terwijl voor 100Base-FX de connectoren meestal van het SC-type zijn. De kern van de ST-connector ligt bloot, terwijl de kern van de SC-connector zich in de verbinding bevindt.
Structurele kenmerken en prestatie-indicatoren van verschillende single-mode glasvezel actieve connectoren
| Structurele kenmerken en prestatie-indicatoren van verschillende single-mode glasvezel actieve connectoren | ||||||
| Type | FC/PC | FC/APC | SC/PC | SC/APC | ST/PC | |
| Structuur en kenmerken | vorm van het eindgezicht | Convex bolvormig oppervlak | 8 graden helling | Convex bolvormig oppervlak | 8 graden helling | Convex bolvormig oppervlak |
| verbindingsmethode | draad | draad | Axiaal inbrengen en verwijderen | Axiaal inbrengen en verwijderen | snap | |
| vorm van connector | ronde | ronde | rechthoek | rechthoek | ronde | |
| Prestatie-indicatoren | gemiddeld inertieverlies | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,2 | Kleiner dan of gelijk aan 0,3 | Kleiner dan of gelijk aan 0,3 | Kleiner dan of gelijk aan 0,2 |
| maximaal invoegverlies | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| herhaalbaarheid | Kleiner dan of gelijk aan ±0,1 | Kleiner dan of gelijk aan ±0,1 | Kleiner dan of gelijk aan ±0,1 | Kleiner dan of gelijk aan ±0,1 | Kleiner dan of gelijk aan ±0,1 | |
| uitwisselbaarheid | Kleiner dan of gelijk aan ±0,1 | Kleiner dan of gelijk aan ±0,1 | Kleiner dan of gelijk aan ±0,1 | Kleiner dan of gelijk aan ±0,1 | Kleiner dan of gelijk aan ±0,1 | |
| verlies terug | Groter dan of gelijk aan 40 | Groter dan of gelijk aan 60 | Groter dan of gelijk aan 40 | Groter dan of gelijk aan 60 | Groter dan of gelijk aan 40 | |
| tijd voor inbrengen en verwijderen | Groter dan of gelijk aan 1000 | Groter dan of gelijk aan 1000 | Groter dan of gelijk aan 1000 | Groter dan of gelijk aan 1000 | Groter dan of gelijk aan 1000 | |
| temperatuurbereik voor gebruik | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Toepassingen
Patchpaneelbekabeling met hoge dichtheid
De ultrakorte lengte van 0,5-meter- minimaliseert kabelspeling in omgevingen met hoge dichtheid, waardoor opstoppingen in apparatuurkasten en patchruimtes worden verminderd.
FTTH-klemmenkastverbindingen
Ideaal voor het aansluiten van ONT-apparaten op glasvezelrozetten en wandcontactdozen in ruimte-beperkte FTTH-binneninstallaties.
ODF interne korte-patching op afstand
Wordt vaak gebruikt in optische distributieframes voor georganiseerde,- overzichtelijke verbindingen tussen aangrenzende modules, splitters en adapters.
Compacte telecombehuizingen
Geschikt voor kleine aansluitdozen, kasten voor wandmontage- en compacte behuizingen waar langere kabels onnodig veel ruimte zouden creëren.
Links naar testbanken en laboratoriumapparatuur
Biedt een korte, consistente jumperoptie voor optische testopstellingen en referentieapparaatverbindingen.
Veelgestelde vragen

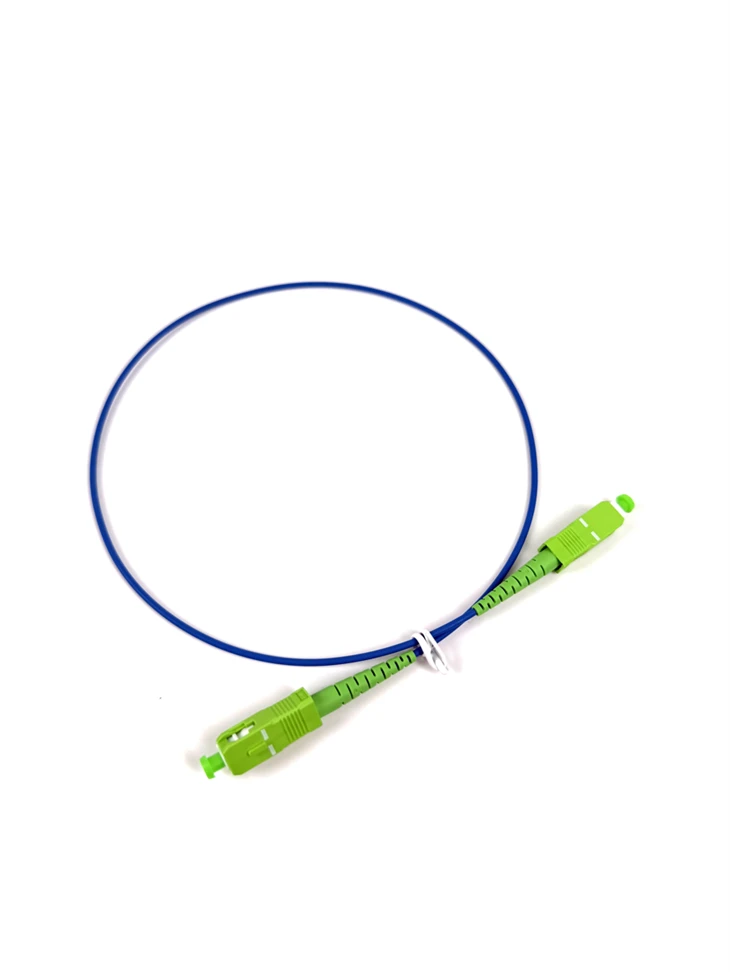

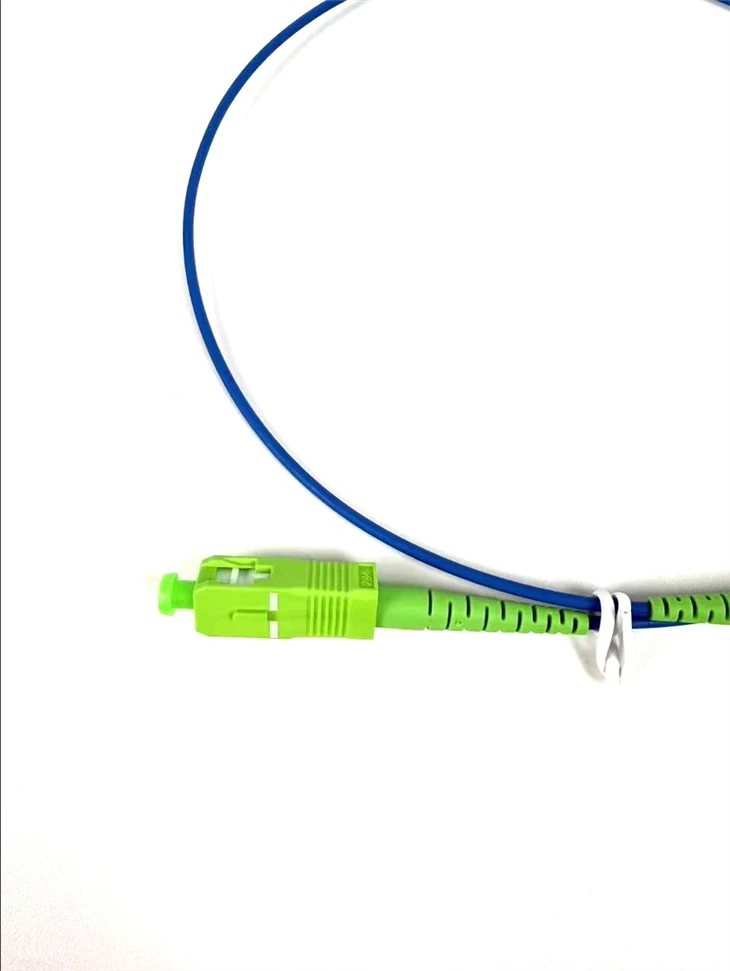

Vraag: Welk rendementsverlies levert dit SC/APC-patchsnoer op?
A: Groter dan of gelijk aan 60 dB retourverlies, zoals gespecificeerd in de productprestatietabel.
Vraag: Wat is het inbrengverlies?
Vraag: Wat betekent een 8 graden schuin eindvlak?
A: SC/APC-connectoren hebben een schuine glans van 8 graden die gereflecteerd licht wegleidt van de vezelkern, waardoor terugreflectie wordt verminderd.
Vraag: Voor hoeveel koppelcycli is de connector geschikt?
A: Meer dan of gelijk aan 1000 inbreng- en verwijderingscycli met behoud van stabiele optische prestaties.
Vraag: Waarom kiezen voor een ultrakort patchsnoer van 0,5-meter?
A: Ultra-korte patchkabels verminderen de wirwar van kabels, vereenvoudigen het beheer in gebieden met een hoge- dichtheid en minimaliseren overtollige kabels in compacte ruimtes.
Vraag: Wat is het bereik van de bedrijfstemperatuur?
A: -40 graden tot +80 graden .
Vraag: Welke mantel- en diameteropties zijn beschikbaar?
A: Jassen: PVC, LSZH, OFNP. Diameters: 3,0 mm, 2,0 mm, 0,9 mm.
